S180D多功能电缆识别仪

“带电电缆识别仪”的测试原理及使用技巧

“带电电缆识别仪”是中试控股识别带电电缆的专用仪器，该带电电缆识别仪在电力电缆架设、迁移、维护以及故障处理中用来判别一束电缆中欲寻找的一根特定的电缆，该带电电缆识别仪具有判别电缆准确（方向及幅度的双重判别）、快速、操作简单、应用范围广等特点。

S180D多功能电缆识别仪同时满足不带电识别仪的所有功能，组成部分由信号发生器和接收识别钳及指示表三部分组成，用接收识别钳信号检测器时其它电缆线上检测到的信号则要小很多且方向相反，通过电表指示幅度及方向，很容易判定被测电缆，该带电电缆识别仪由于有了方向及大小的双重判别使得该电缆识别仪的识别准确率达到了100%。该带电电缆识别仪是一种轻小型、紧凑型、便携式仪器。适用于各种类型的高低压动力电缆。

S180D多功能电缆识别仪是根据高压电缆施工安装及维护人员所急需解决的多条电缆现场识别问题，参考国外先进技术，在电磁场理论的指导下，采用现代电子技术及工装工艺技术研制而成的。

S180D多功能电缆识别仪主要用于现场多条电缆的准确识别，以克服施工现场经常发生的因试扎错误或锯错电缆所造成的重大停电事故或人身安全事故，大大提高施工、维修效率，是普通电缆识别仪的升级换代产品。本产品可交直流两用工作更方便现场使用。

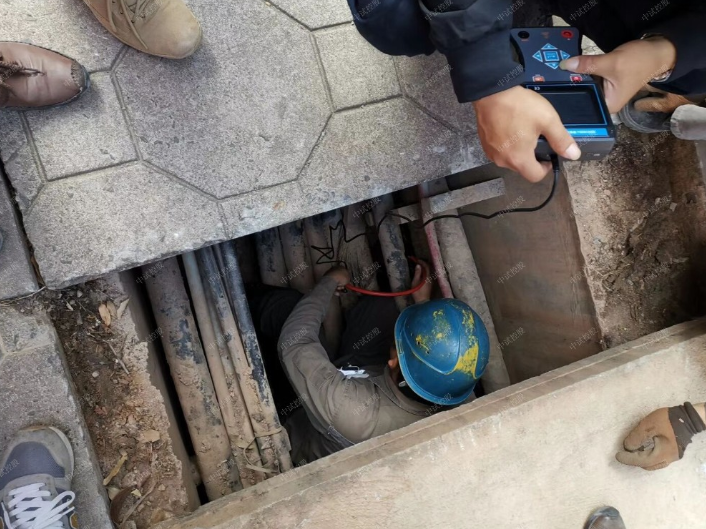

S180D多功能电缆识别仪
S180D多功能电缆识别仪是为电力电缆和电缆工解决电缆识别的技术问题而设计的。用户通过中试控股仪器从多根电缆中准确识别出其中某一根目标电缆，避免误锯带电电缆而引发严重事故。电缆识别是从电缆两端的操作开始的，必须保证电缆两端的双重编号准确无误，本仪器设计采用了PSK技术，结合精准算法。无论现场工作人员的记忆多么可靠，都不能代替专业仪器的识别。本产品同时具有带电电缆识别、停电电缆识别、交流电流测试、交流电压测试功能，由发射机、发射电流钳、接收机、接收柔性电流钳等组成。

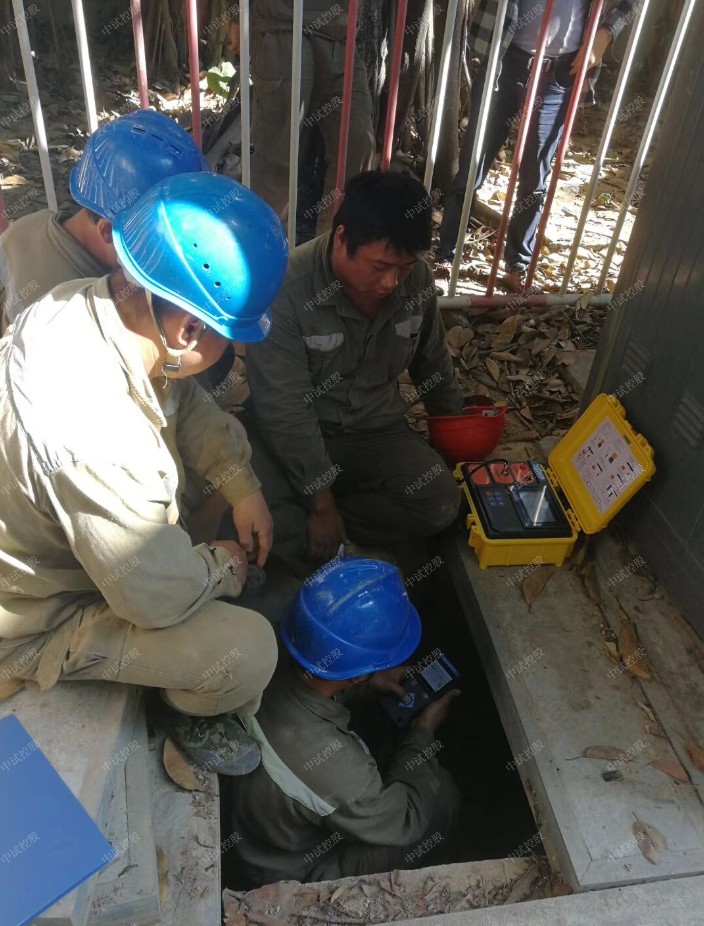

发射机：带电电缆识别、停电电缆识别时发射信号给目标电缆，内置大功能率可充锂电池，发射机采用一体化专用工具箱式设计，用聚丙烯塑胶作为原料，添加新型复合填充料一次注塑成形，密度小、强度、刚度、硬度、耐磨性、耐热性、绝缘性能更优越，其箱体能承受约200kg的压力，主机超大LCD实时显示剩余电池电量，白色背光、发射信号动态指示，一目了然。

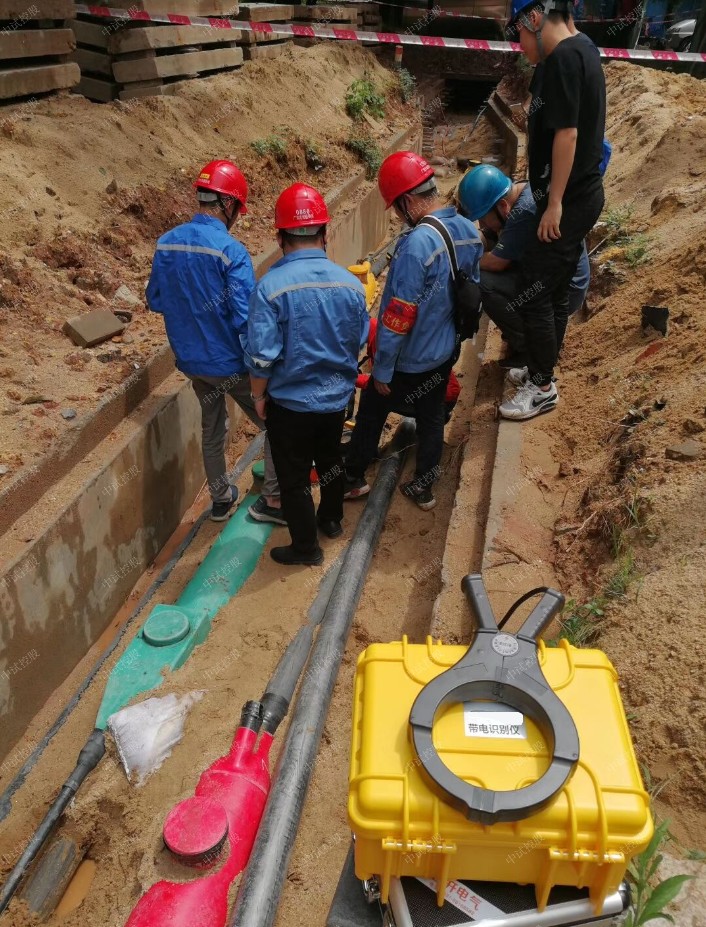

发射钳：带电电缆识别时，发射钳将发射机发出的信号耦合到目标电缆上，钳口尺寸Φ120mm，发射钳具有方向性，发射信号从发射钳上箭头指示方向流入。

带电识别时：采用脉冲电流原理，通过发射钳耦合到目标电缆上，给电缆线芯注入复合脉冲电流信号，该脉冲电流在目标电缆周围产生电磁场，供接收机和柔性电流钳检测和识别；因脉冲电流有方向性，所以检测也具有方向性。

停电识别时：采用脉冲电流原理，给电缆线芯注入脉冲编码电流信号，该电流在目标电缆周围产生电磁场，供接收机和柔性电流钳检测、解码、识别；因电流有方向性，所以检测也具有方向性。

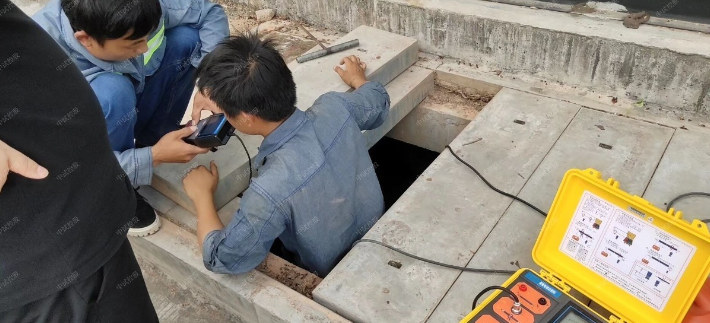

接收机：为手持设备，3.5寸彩色液晶屏，内置高速微处理器，结合精准算法，对发射机的脉冲编码电流信号进行识别并解码，同时具有信号强度标定功能，显示信号强度和检测结果，精美直观；彩色刻度条动态显示，一目了然，电缆识别成功打√，非目标电缆打×，能快速自动识别目标电缆。同时可测试电压量程为AC 0.00V～600V(50Hz/60Hz)，可测交流电流量程为AC 0.00A~5000A(50Hz/60Hz)，可测电流频率45Hz～70Hz。

柔性电流钳：为洛氏线圈，具有极佳的瞬态跟踪能力，能快速识别发射机产生的脉冲编码电流，适用于粗电缆或形状不规则的导体。其钳口内径为约200mm，可钳Φ200mm以下的电缆，不必断开被测线路，非接触测量，安全快速。

特别提示：本电缆识别仪同时具有带电电缆识别及停电电缆识别功能，停电电缆识别时：严禁接入带电电缆中。识别时，发射钳、接收钳不能混用，同时要保证输入信号方向一致。

发射机规格
功    能：
发射复合脉冲频率电流信号，显示剩余电池电压，发射状态动态指示
电    源：11.1V大容量可充锂电池，充满电连续工作约8小时
显示模式：超大LCD实时显示剩余电池电压
（带电识别时），按上下箭头键调节发射频率
脉冲电压：500V（停电识别时）
脉冲电流：最大5A（取决于回路电阻的大小）
脉冲频率：1次/秒
脉冲宽度：2ms
发射钳内径：φ120mm
测试线长：3米，带鳄鱼夹，红黑各1条
发射钳引线长：2m
接地针尺寸：长宽厚225mm×100mm×10mm
发射机尺寸：320mm×275mm×145mm
发射钳尺寸：长宽厚300mm×175mm×50mm
LCD尺寸：128mm×75mm
LCD显示域：124mm×67mm
外包装尺寸：长宽高400mm×245mm×335mm
背光控制：有，白色背光灯
工作温度：-10℃～40℃
存储条件：-20℃~50℃，≤95％RH, 无结
S180D多功能电缆识别仪仪表质量：
发射机：2.5kg
发射钳：1.08kg
总质量：4.4kg（含接收机）
电池电量：当电池电压低于9.65V时，电池电压低符号显示，提醒给电池充电；低于9.5V时，设备自动关机
充 电 器：12.6V DC充电器
充电接口：圆形充电接口，DC标识
抗    压：发射机采用一体化专用工具箱式设计，箱体能承受约200kg的压力
耐    压：AC 3700V/rms(仪器箱顶面与底面之前)
电磁特性：IEC61326(EMC)
参考安规：IEC61010-1(CAT Ⅲ 300V、CAT IV 150V、污染等级2)


3．接收机规格
功    能：电缆识别（识别并解码脉冲电流信号）；交流电压、电流、频率测量
电    源：7.4V大容量可充锂电池，USB充电接口，充满电连续工作约6小时
中试控股额定电流：约300mA max
显示模式：3.5寸真彩液晶屏显示，彩色图标指示
信号标定：有，接收信号与发射信号的百分比，达到标定值60%以上为识别成功条件之一
方向识别：有，发射钳、接收钳与加载信号必须方向一致，为识别成功的条件之一
电缆识别成功：绿色打钩图标指示（√）
非目标电缆：红橙色打叉图标指示（×）
接收机尺寸：长宽厚207mm×101mm×45mm
柔性线圈：长约630mm，线径6 mm或12.5mm
线圈内径：φ200mm
引线长度：柔性线圈引线长度：2m
电压测试线：长1m (红黑各1条)
检测范围：
停电识别：线圈可检测回路电阻为0Ω～10kΩ的脉冲信号；检测回路电 阻为10kΩ 时，需保证发射机电池电量为11V以上
带电识别：线圈可检测回路电阻为0Ω～100Ω的脉冲信号；检测回路电阻为100Ω 时，需保证发射机电池电量为11V以上
量    程：交流电压： 0.01V～600V(50Hz/60Hz)
交流电流： 0.01A～5000A(50Hz/60Hz)
电流频率： 45Hz~70Hz
精    度
交流电压：±2%±1dgt
交流电流：±2%±1dgt
电流频率：±2%±1dgt

S180D多功能电缆识别仪的工作原理是什么

带电电缆识别仪为了可靠准确地识别电缆，需要给被识别电缆加一特殊的信号，该信号要被专用接收机接收，利用这一特性便能识别出要找的电缆。

S180D多功能电缆识别仪发生器将周期性的单极性电压脉冲馈入要识别的电缆中，该电缆需要在远端接地，以保证有足够大的电流流过电缆。该系统要设计成返回电流不要从同一电缆中返回，能做到这一点，馈入电缆中的脉冲电流的方向可做为一明显的识别标准，流出去的电流仅从这一根电缆通过，所有其它邻近电缆中流过的都是返回电流，但它们的极性相反。除了电流方向这一实际差异外，电流幅度也是一识别特征，流出去的电流仅通过一根电缆、而返回电流可通过几根电缆、这意味着流出去的电流比流过其它电缆的返回电流大。

接收机的任务是探测流过电缆电流方向以及它的大小。为达到这一目的，电流传感器被用作传感器，它带有一放大器并串联在电路中，传感器钳住被测电缆，电流流过电缆产生的磁场在传感器的线圈中感应出电压，该电压极性由电流方向和传感器线圈的方向决定。为了得到明显有电流方向的电压极性，对一束电缆中所有电缆进行测试都采取相同正确的方向。传感器线圈中感应的电压在表头中显示出来，如果传感器按上述方式连接，指针摆动方向可显示电流方向，即只有电流流出的这根电缆指针向一边偏，中试控股这根就是要找的电缆。所有其它电缆只流过返回电流，指针向另一边偏、或无脉动电流，指针不偏转。接收机上的放大调节器可调整信号强度。
