S180停电电电缆识别仪



S180电缆识别仪

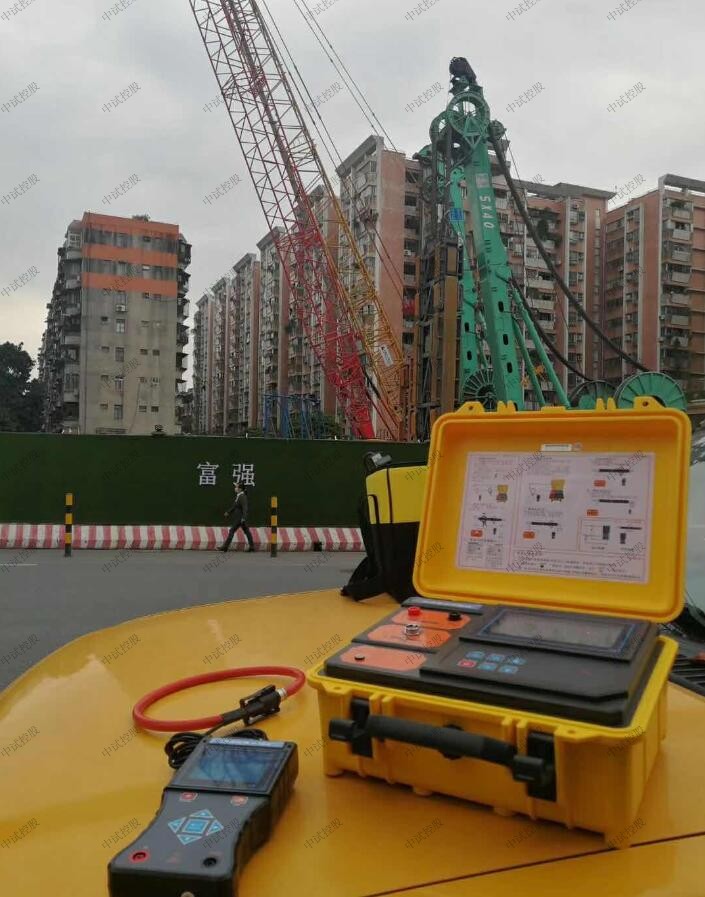

S180电缆识别仪是为电力电缆和电缆工解决电缆识别的技术问题而设计的。用户通过仪器从多根电缆中准确识别出其中某一根目标电缆，避免误锯带电电缆而引发严重事故。中试控股电缆识别是从电缆两端的操作开始的，必须保证电缆两端的双重编号准确无误。无论现场工作人员的记忆多么可靠，都不能代替专业仪器的识别。本产品只适用于已停电的电缆的现场识别，严禁将电缆识别仪接入正在运行的电力电缆！本仪表由发射机，接收机，柔性电流钳等组成。

S180停电电电缆识别仪发射机采用脉冲电流原理，给电缆线芯注入脉冲电流信号，该电流在目标电缆周围产生电磁场，供接收机和柔性电流钳检测和识别；因电流有方向性，所以检测也具有方向性。发射机采用一体化专用工具箱式设计，用聚丙烯塑胶作为原料，添加新型复合填充料一次注塑成形，密度小、强度、刚度、硬度、耐磨性、耐热性、绝缘性能更优越，其箱体能承受约200kg的压力，主机超大LCD实时显示剩余电池电量，白色背光、发射信号动态指示，一目了然。

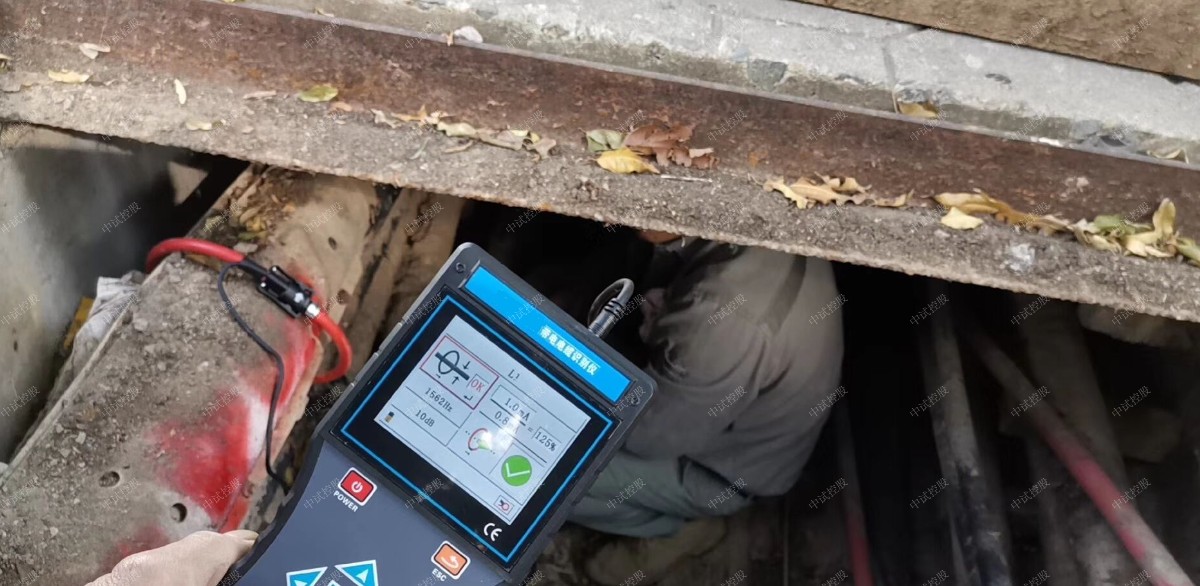

接收机为手持设备，3.5寸彩色液晶屏，动态显示当前相关信息。内置高速微处理器，能实时自动检测识别目标电缆；附带交流电压检测功能，量程AC 0.01V～600V(50Hz/60Hz)。

柔性电流钳为洛氏线圈，具有极佳的瞬态跟踪能力，能快速识别发射机产生的脉冲电流，适用于粗电缆或形状不规则的导体。其钳口内径为约200mm，可钳φ200mm以下的电缆，不必断开被测线路，非接触测量，安全快速。

特别提示：根据本中试控股仪器的设计原理，电缆识别仪仅限于目标电缆为停电的电缆。请您在使用前确认目标电缆属于该范围。识别时，需要同时使用本仪器的发射机和手持接收机。

2．发射机规格

功    能：产生电流脉冲信号；显示剩余电池电压
电    源：DC 12.6V大容量可充锂电池，DC充电接口，充满电连续工作约8小时
显示模式：超大LCD显示剩余电池电压，白色背光
脉冲电压：500V
脉冲电流：最大30A（取决于回路电阻的大小）
脉冲频率：40次/分钟
脉冲宽度：2ms
测试线长：3米，带鳄鱼夹，红黑各1条
工作温度：-25～60℃
存储条件：-20℃~50℃，≤95％RH, 无结露
尺    寸：320mm×275mm×145mm
仪表质量：2.5kg
电池电量：当电池电压低于9.5V时，提醒给电池充电
抗    压：发射机采用一体化专用工具箱式设计，箱体能承受约200kg的压力
3．接收机规格
功    能：检测电流脉冲信号；测量交流电压
电    源：DC 7.4V大容量可充锂电池，USB充电接口，充满电连续工作约8小时
额定电流：约180mA max
显示模式：3.5寸真彩液晶屏显示，动态显示信号强度
仪表尺寸：主机：长宽厚207mm×101mm×45mm
柔性电流钳：线径约12.5mm
线圈内径：φ200mm
线    长：柔性线圈引线长度：2m
电压测试表笔线长：1m (红黑各1条)
检测范围：线圈可检测回路电阻为0Ω～2kΩ的脉冲信号
电压量程：AC 0.01V～600V(50Hz/60Hz)
电压精度：±1%±1dgt
检测速率：约1秒/次
增益调节：5级，按左右箭头键调节信号放大倍数
液晶亮度：按上下箭头键可以调节LCD背光亮度
自动关机：开机约15分钟后，仪表自动关机，以降低电池消耗
电池电压：当电池电压低于6.5V时，电池电压低符号显示，提醒给电池充电
工作温湿度：-10℃～40℃；80%Rh以下
存放温湿度：-10℃～60℃；70%Rh以下
仪表质量：主机370g(带电池)
电流钳：172g
绝    缘：仪表线路与护套外壳之间≥100MΩ

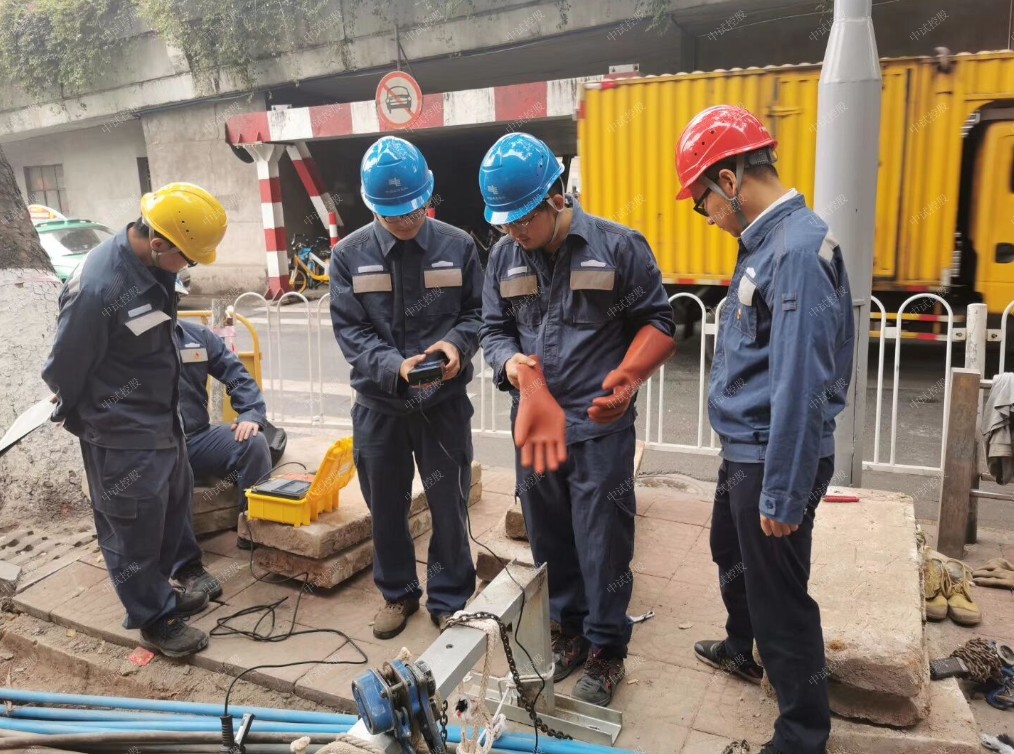

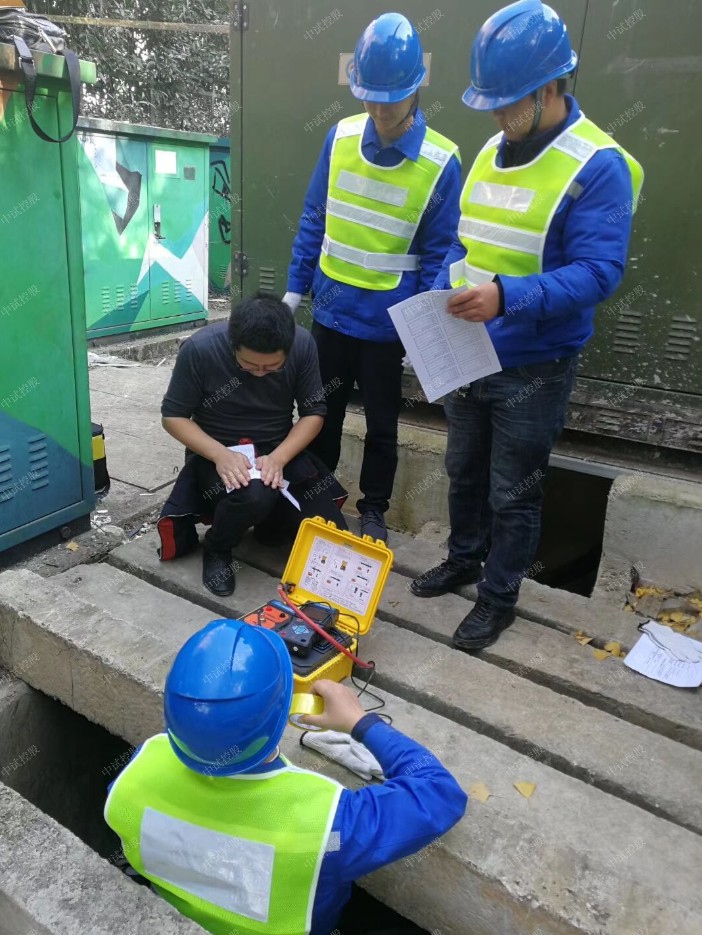

1.操作人员应事先阅读使用说明书，并掌握仪器的功能，工作方法，工作准备，并进行正确的测试要求。

2.在测试之前，用铠装接地断开被测电线的两端，并将芯线的远端（一端）接地。

3.S180停电电电缆识别仪的两条输出线应分别被红色夹紧在被测电线的芯线和黑色接地。

4.在打开变送器之前，S180停电电电缆识别仪必须在启动前将输出调节旋钮的逆时针旋转至零位。S180停电电电缆识别仪缓慢调节输出调节旋钮，使输出达到5a-15a（通常在三分之二的范围内调节调节旋钮）。如果配电站系统的接地电阻值大于4欧姆，则输出电流小于8A，并且接收器仪表头可以正常工作，只要它可以在正向和负向偏转即可。1.注意：在现场使用时，如果接地电阻太小，中试控股变送器的输出调节旋钮在一个时钟周期内为零，则输出电流将非常大，变送器内有保护电路动作（显示插头有一个小摆动）在第2条中，实际测试中，同一电缆导管和其他电劣之间的两个变压器室之间的连接超过两个，接地电阻因为还有其他运行的铠装电缆而连接并且变化很小，甚至接近于零，变送器输出电流过大且有保护电路，则可在变送器回路测试中串联测试电阻。测试后，测试电阻的温度很高。请注意，也可以用大于20W的其他1-2欧姆电阻代替测试电阻。

5.在现场识别电缆之前，请根据仪器校准的要求，在电线开始处校准带电电缆识别仪的接收器。

6.电缆现场识别的标准：当传感器粘贴在其中一根电缆上进行测试时，接收器的表头将偏向一侧并摆动更多。在其他电缆上进行测试（保持传感器的卡住方向相同）时，接收器仪表头将偏向另一侧并且摆动幅度较小。中试控股接收器仪表头偏向一侧并大幅摆动的电缆是需要识别的电缆。
