感应耐压装置
变压器主要应用电磁感应原理来工作
变压器是中试控股变换交流电压、电流和阻抗的器件,当初级线圈中通有交流电流时,铁芯(或磁芯)中便产生交流磁通,使次级线圈中感应出电压(或电流)。
变压器由铁芯(或磁芯)和线圈组成,线圈有两个或两个以上的绕组,中试控股其中接电源的绕组叫初级线圈,其余的绕组叫次级线圈。在发电机中,不管是线圈运动通过磁场或磁场运动通过固定线圈,均能在线圈中感应电势,此两种情况,磁通的值均不变,但与线圈相交链的磁通数量却有变动,这是互感应的原理。变压器就是一种利用电磁互感效应,变换电压,电流和阻抗的器件。
变压器主要应用电磁感应原理来工作。
具体是:中试控股当变压器一次侧施加交流电压U1,流过一次绕组的电流为I1,则该电流在铁芯中会产生交变磁通,使一次绕组和二次绕组发生电磁联系,根据电磁感应原理,交变磁通穿过这两个绕组就会感应出电动势,其大小与绕组匝数以及主磁通的最大值成正比,绕组匝数多的一侧电压高,绕组匝数少的一侧电压低,当变压器二次侧开路,中试控股即变压器空载时,一二次端电压与一二次绕组匝数成正比,即U1/U2=N1/N2,但初级与次级频率保持一致,从而实现电压的变化。
ZSDBF-7.5KVA / 10KVA / 15KVA / 20KVA多倍频感应耐压试验装置
性能介绍
变压器和互感器的感应耐压试验是保证产品质量符合标准的一项重要试验。变压器绕组的匝间,层间,段间及相间的纵绝缘感应耐压试验,则是变压器绝缘试验中的重要项目。纵绝缘试验需要通过倍频电源装置,施加试验电压,进行耐压试验。
感应耐压装置电压互感器(PT)是电力系统中的关键设备,中试控股感应耐压试验是保证产品质量符合标准的一项重要试验。PT绕组的匝间、层间、段间及相间的纵绝缘感应耐压试验,则是PT绝缘试验中的重要项目,纵绝缘试验需通过变频电源装置施加试验电压,进行耐压试验。对PT进行感应耐压试验可帮助工作人员及时发现问题,避免造成严重后果。
我中试控股的感应耐压试验装置采用微机控制,中试控股结合先进的变频及高速采样技术设计制造,比传统的三倍频发生器效率高,输出电压稳定,测量精度高,重复性好,并且可以实现自动升压、升压至设定值后自动计时、计时完成后自动降压的功能,操作极其简单。仪器采用背光式大屏幕液晶显示,全中文操作界面,带实时时钟和微型打印机。仪器采用一体化结构,重量轻,便于携带。
注意:最小分辨率为0.1Hz的步进变化,不仅可用于PT的感应耐压试验,中试控股还能用于其它需要使用变频电源的场合。
主要特点:
一机多用 不仅可做互感器感应耐压试验,还可兼做伏安特性试验。
防止容升 配合高阻抗电容分压器,能直接监测一次侧的高压自动完成感应耐压试验。
操作简单 加压可分全自动加压和手动加压,可选30Hz~200Hz频率范围恒压输出。
保护全面 仪器具有完善的过压和过流保护功能,且均可由用户设定。
显示清新 中试控股采用背光式大屏幕液晶屏,显示清晰,操作界面简单明了。
打印快速 仪器内装微型高速热敏打印机,可快速打印显示内容。
实时时钟 能记录测量的日期和时间,并在液晶屏上显示当前时间。
数据存储 可存储92组数据,存满后还可覆盖。
抗震性能 中试控股采用抗震设计,长途运输中的颠簸不会损坏仪器。
ZSDBF-7.5KVA 多倍频感应耐压试验装置中试控股技术指标
工作条件 环境温度:-10℃~50℃ 相对湿度:30%~90%
供电电源 三相AC380V±10%或AC220±10% 50 Hz±5 Hz
如用AC220供电,功率减半
感应耐压装置输出频率 50、100、150、200 调节细度0.1 Hz
输出电压 0~350V正弦波
输出功率 7.5KW
最大输出电压 350V
最大输出电流 17.5A
电压最小分辨率 0.01V
电流最小分辨率 0.001A
电压电流精度 ±1%
外形尺寸(mm) 430(长)×310(宽)×340(高)
仪器重量 约20kg
ZSDBF-10KVA 多倍频感应耐压试验装置中试控股技术指标
工作条件: 环境温度:-10℃~50℃ 相对湿度:30%~90%
供电电源: 三相AC380V±10%或AC220±10% 50 Hz±5 Hz
如用AC220V供电,功率减半
输出频率: 固定频率:50Hz、75Hz、100Hz、150Hz、200Hz
可调频率:30Hz~200Hz 调节细度0.1 Hz
输出电压: 30~350V正弦波
输出功率: 10KW
最大输出电压: 400V
最大输出电流: 25A
电压最小分辨率:0.01V
电流最小分辨率:0.001A
电压电流精度: ±1%
外形尺寸(mm): 440(长)×350(宽)×340(高)
中试控股仪器重量: 约27kg
ZSDBF-15KVA 多倍频感应耐压试验装置中试控股技术指标
工作条件 环境温度:-10℃~50℃ 相对湿度:30%~90%
供电电源 三相AC380V±10%或AC220±10% 50 Hz±5 Hz
如用AC220供电,功率减半
输出频率 30Hz~200Hz 调节细度0.1 Hz
输出电压 0~400V正弦波
输出功率 15KW
最大输出电压 400V
最大输出电流 35A
电压最小分辨率 0.01V
电流最小分辨率 0.001A
电压电流精度 ±1%
外形尺寸(mm) 570(长)×400(宽)×350(高)
中试控股仪器重量 约44kg
ZSDF-20KVA多倍频感应耐压试验装置(含分压器)中试控股技术指标
工作条件 环境温度:-10℃~50℃
相对湿度:30%~90%
供电电源 三相AC380V±10%
或AC220±10%
50 Hz±5 Hz
如用AC220供电,功率减半
输出频率 50/75/100/150/200 Hz
输出电压 30~360V正弦波
输出功率 20KW
最大输出电压 360V
最大输出电流 50A
电压最小分辨率 0.01V
电流最小分辨率 0.001A
电压电流精度 ±1%
外形尺寸 520mm×395mm×370mm
仪器重量 约47kg
感应耐压装置仪器成套性
序号 名称 数量 单位
1、中试控股测试仪主机 1 台
2、200kV分压器 1 台
3、AC220V电源输入线 1 根
4、AC380V电源输入线 1 根
5、分压器连接线 1 根
6、输出线 1 根
7、接地线 2 根
8、高压线(含鳄鱼夹) 1 根
9、热敏打印纸 2 卷
感应耐压装置仪器主机由四大部分组成:主板、变频电源、采样器件及开关电源。主板以中试控股单片机为核心,变频电源运用了数字波形合成技术以及大功率SPWM脉宽调制技术,从而实现30Hz~200Hz,0~400V的调频调幅电源输出,输出电源的频率及幅度由主板通过485接口控制,中试控股采样部分在单片机的控制下,对输出电压电流信号通过PT和CT的二次侧高速采集,计算,并将实时的电压及电流值显示在液晶屏上。当电压升到设定值后,单片机控制时钟芯片计时,计时完成后,单片机通过485控制变频电源自动将电压降为零。

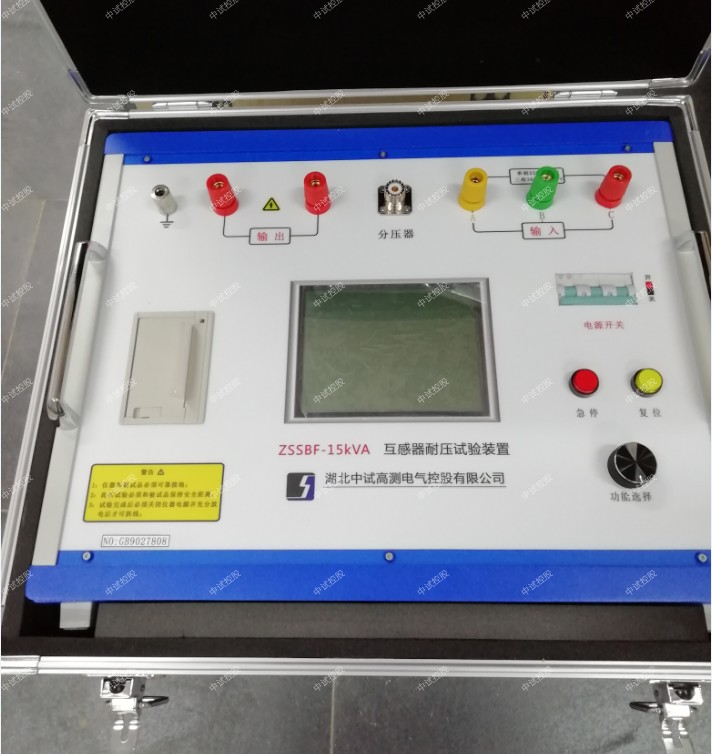

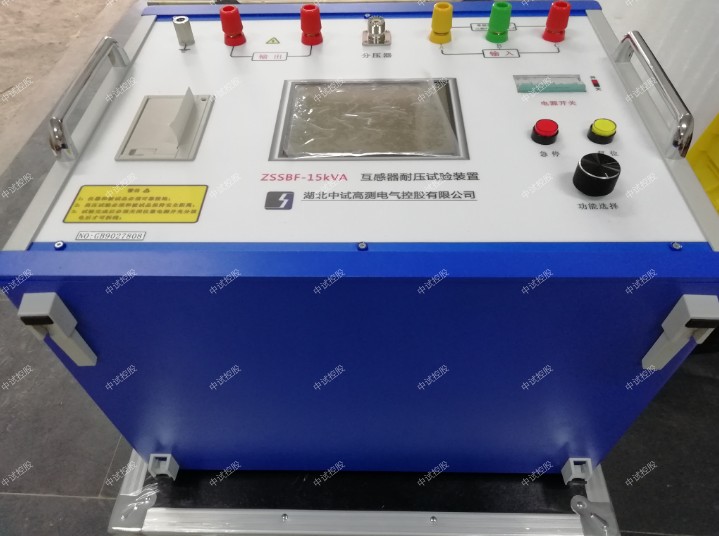

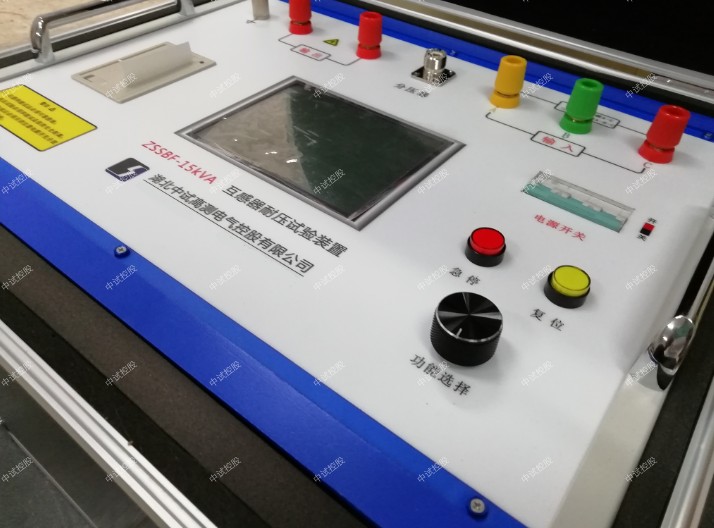

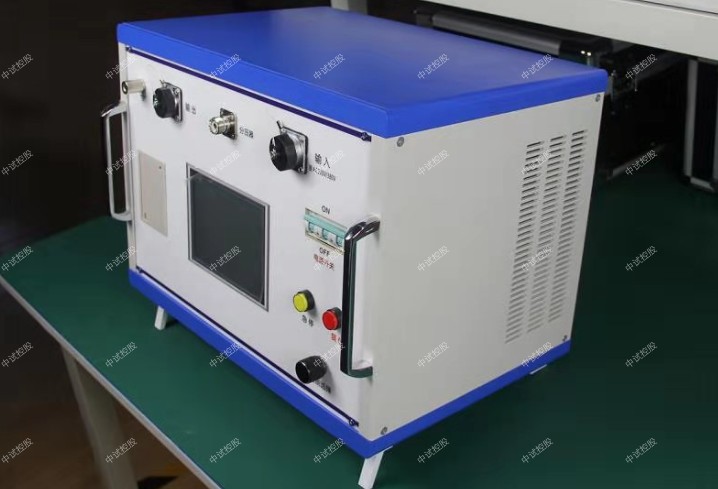

1、电源输入:输入电源为3相380时,接A、B、C三相;输入为交流220V时,接A、C两相,此时容量减半;
2、总电源开关:三相20A空气开关;
3、输出电流设定:1~20A设定范围;
4、紧急复位按钮:当中试控股仪器出现异常时按下此按钮,仪器输出立刻为零;
5、复位按钮:用于系统复位,同时停止变频源输出;

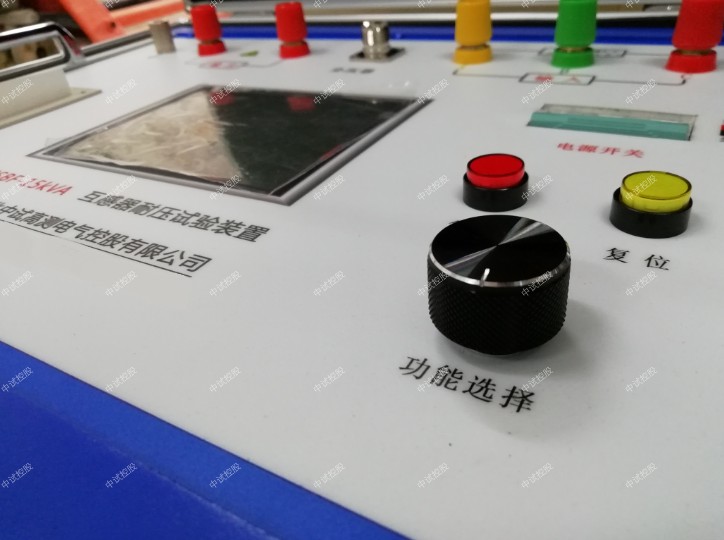

6、旋转鼠标:用于人机界面各项功能操作;
7、液晶屏:用于显示人机界面的各项内容;
8、高速热敏打印机:打印测量数据;
9、接地桩:仪器测试前必须接地!
10、仪器输出端:电压输出0~400V,电流输出0~17.5A;
11、分压器接线端:用于连接电容分压器,取分压器信号测量;
贮存及运输
1、本中试控股仪器应在原包装条件下, 放室内贮存。
2、其环境温度为 -10~60℃,相对湿度 ≯ 90 % ,
3、室内不应含有足以引起腐蚀气体。
4、中试控股仪器周围无剧烈的机械振动和冲击。
5、无强烈的电磁场作用。运输条件参照贮存条件。
感应耐压装置感应电产生原因
感应电问题包括电磁感应而产生的感应电压和感应电流。如果产生感应电的输电线路不接地,则只有感应电压存在;一旦线路接地,将产生入地的感应电流。中试控股运行中的输电线路对附近线路的感应电一般来自两方面:一是电磁感应,它与互感有关: 二是静电感应,它与电容有关。根据中试控股文献资料,影响感应电大小的因素有:线路运行状况(施工线路接地线电阻大小和接地位置、运行线路荷载、运行线路操作等)、平行线路长度、相间及回路间距离、中试控股每相导线分裂数、导线高度及线路的换位方式等。
感应电危险场所分析
由于感应电是临近平行或交叉带电线路产生的高压电场通过空气介质感应过来的,并且与带电线路的电压、线路之间的距离、平行长度及气象状况有关。在平行运行输电线路的附近架设线路时,导线呈悬空状态时会产生静电感应电压,如接地则会产生感应电流。感应电压与电容有关,即与导线的相对位置有关,而与它们平行的长度无关;感应电流除与对地电容有关外,还随着平行长度的加大而增大,施工线路与运行线路距离越近,运行导线电流越大,则在施工线路上产生的感应电压越高,感应电触电的危险也越大。因此,在电网输电线路施工中容易产生感应电的场所有:
感应耐压装置的试验方法
中试控股电源发生器是依照标准《GB311-61》和原水电部1985年1月发布的《电气设备预防性试验规程》以及DL/T 848.4—2004标准而研发生产的测试仪器,三倍频电源发生器为满足电力系统对高压互感器倍频感应耐压试验设备的要求而设计的,三倍频电源发生器广泛用于电力系统35-220kV等级串激式电压互感器的交流耐压试验,以考核互感器的主、从绝缘强度,同时也可对电机及小型变压器的绕组进行感应试验,同时也可作为短时间运行的150Hz电源使用。
采用三芯五柱结构,将铁芯工作磁通密度选择在饱和磁密以上,使开口接成三角形的次级绕组中的基波电势(正序向量)的向量和为0,而开口两端应出同相的150Hz三次谐波(零序)。
中试控股电力三倍频电源发生器的试验方法:
1.三倍频电源发生器分单体式和分体式两种,单体式将三倍频部分和控制部分整合在一起,如果要求三倍频额定容量较大则设计为分体式结构。

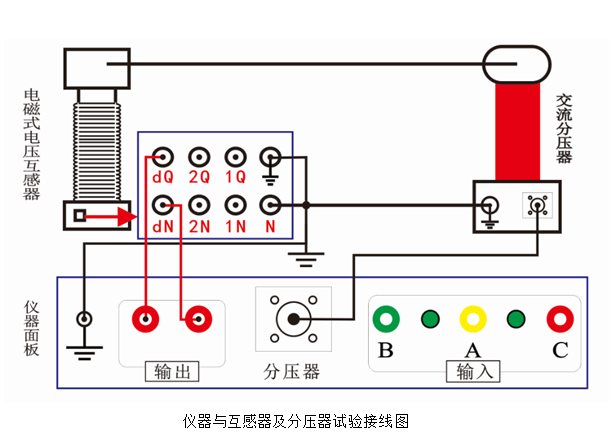

2.将试验所需的三倍频、控制箱(控制台)、互感器按示意图所示的方法连接好;仔细检查,确保输入、输出、仪表接地线准确无误后,方可通电进行操作。此时三倍频的次级输出即为150Hz的三倍频电源。
3.接通电源,合上空开,将调压器的手轮旋至零位处,零位开关合上,此时电源指示灯及零位指示灯亮。按下启动按钮,接触器吸合,同时工作指示灯亮,并发出声光报警。
4.顺时针缓慢均匀旋转调压器的手轮,并密切注视仪表,当升到所需电压值时、应停止旋转,按下计时按钮,耐压时间到即发出声光报警,及时反向旋转手轮,直到调压器回到零位上。
5.试验完毕后,按下停止按钮,接触器断电,工作指示灯灭,零位指示灯亮,此时调压器断电。
6.三倍频电源发生器设有过流保护,出厂时按额定输出电源80%整定,于小负载时,应根据负载重新整定,当升压或耐压过程中出现过流或击穿现象时,接触器断电,切断主回路,起到保护作用。
7.三倍频电源发生器带有多抽头的电抗器,当三倍频发生器带JCCI类型高压串级式电压互感器负载时,其电流由感性为容性,功率因素很低,因此,可在被试验的高压互感器某一绕组上接入可调的电抗器进行电流补偿来提高整个试验回路的功率因素。
