30Hz-200Hz多倍频感应耐压装置
变压器和互感器的感应耐压试验是保证产品质量符合标准的一项重要试验。变压器绕组的匝间,层间,中试控股段间及相间的纵绝缘感应耐压试验,则是变压器绝缘试验中的重要项目。纵绝缘试验需要通过倍频电源装置,施加试验电压,进行耐压试验
变压器感应绝缘耐压测试仪检测原理
相对于变压器的主绝缘即绕组与绕组之间以及绕组与铁芯之间的绝缘而言,变压器还有另外一项重要的绝缘性能指标――纵绝缘。中试控股纵绝缘是指变压器绕组具有不同电位的不同点和不同部位之间的绝缘,主要包括绕组匝间、层间和段间的绝缘性能,而标准和国际电工委员会(IEC)标准中规定的“感应耐压试验”则是专门用于检验变压器纵绝缘性能的测试方法之一。
变压器的纵绝缘主要依赖于绕组内的绝缘介质——漆包线本身的绝缘漆、变压器油、绝缘纸、高压试验变压器浸渍漆和绝缘胶等等(不同种类的变压器可能包含其中一种或多种绝缘介质);纵绝缘电介质很难保证100%的纯净度,难免混含固体杂质、气泡或水份等,生产过程中也会受到不同程度的损伤;变压器工作时的最高场强集中在这些缺陷处,中试控股长期负载运作的温升又降低绝缘介质的击穿电压,造成局部放电,电介质通过外施交变电场吸收的功率即介质损耗会显著增加,导致电介质发热严重,介质电导增大,该部位的大电流也会产生热量,就会使电介质的温度继续升高,而温度的升高反过来又使电介质的电导增加。如此长期恶性循环下去,最后导致电介质的热击穿和整个变压器的毁坏。这一故障表现在变压器的特性上就是空载电流和空载功耗显著增加,并且绕组有灼热、飞弧、振动和啸叫等不良现象。可见利用感应耐压试验检测出变压器是否含有纵绝缘缺陷是极其必要的。
ZSDBF-10KVA / 15KVA / 20KVA多倍频感应耐压试验装置
性能介绍
30Hz-200Hz多倍频感应耐压装置变压器和互感器的感应耐压试验是保证产品质量符合标准的一项重要试验。变压器绕组的匝间,层间,段间及相间的纵绝缘感应耐压试验,则是变压器绝缘试验中的重要项目。纵绝缘试验需要通过倍频电源装置,施加试验电压,进行耐压试验。
电压互感器(PT)是电力系统中的关键设备,中试控股感应耐压试验是保证产品质量符合标准的一项重要试验。PT绕组的匝间、层间、段间及相间的纵绝缘感应耐压试验,则是PT绝缘试验中的重要项目,纵绝缘试验需通过变频电源装置施加试验电压,进行耐压试验。对PT进行感应耐压试验可帮助工作人员及时发现问题,避免造成严重后果。

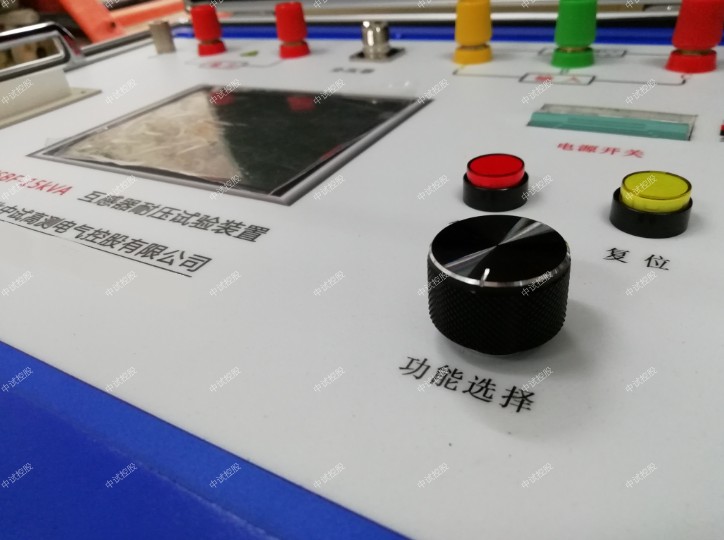

我中试控股的感应耐压试验装置采用微机控制,中试控股结合先进的变频及高速采样技术设计制造,比传统的三倍频发生器效率高,输出电压稳定,测量精度高,重复性好,并且可以实现自动升压、升压至设定值后自动计时、计时完成后自动降压的功能,操作极其简单。仪器采用背光式大屏幕液晶显示,全中文操作界面,带实时时钟和微型打印机。仪器采用一体化结构,重量轻,便于携带。
注意:最小分辨率为0.1Hz的步进变化,不仅可用于PT的感应耐压试验,中试控股还能用于其它需要使用变频电源的场合。
主要特点:
30Hz-200Hz多倍频感应耐压装置一机多用 不仅可做互感器感应耐压试验,还可兼做伏安特性试验。
防止容升 配合高阻抗电容分压器,能直接监测一次侧的高压自动完成感应耐压试验。
操作简单 加压可分全自动加压和手动加压,可选30Hz~200Hz频率范围恒压输出。
保护全面 仪器具有完善的过压和过流保护功能,且均可由用户设定。
显示清新 中试控股采用背光式大屏幕液晶屏,显示清晰,操作界面简单明了。
打印快速 仪器内装微型高速热敏打印机,可快速打印显示内容。
实时时钟 能记录测量的日期和时间,并在液晶屏上显示当前时间。
数据存储 可存储92组数据,存满后还可覆盖。
抗震性能 中试控股采用抗震设计,长途运输中的颠簸不会损坏仪器。
ZSDBF-10KVA 多倍频感应耐压试验装置中试控股技术指标
工作条件: 环境温度:-10℃~50℃ 相对湿度:30%~90%
供电电源: 三相AC380V±10%或AC220±10% 50 Hz±5 Hz
如用AC220V供电,功率减半
输出频率: 固定频率:50Hz、75Hz、100Hz、150Hz、200Hz
可调频率:30Hz~200Hz 调节细度0.1 Hz
输出电压: 30~350V正弦波
输出功率: 10KW
最大输出电压: 400V
最大输出电流: 25A
电压最小分辨率:0.01V
电流最小分辨率:0.001A
电压电流精度: ±1%
外形尺寸(mm): 440(长)×350(宽)×340(高)
中试控股仪器重量: 约27kg

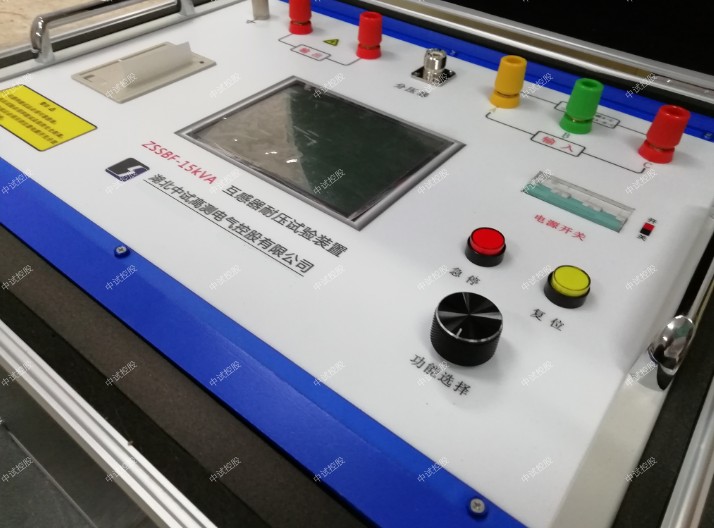

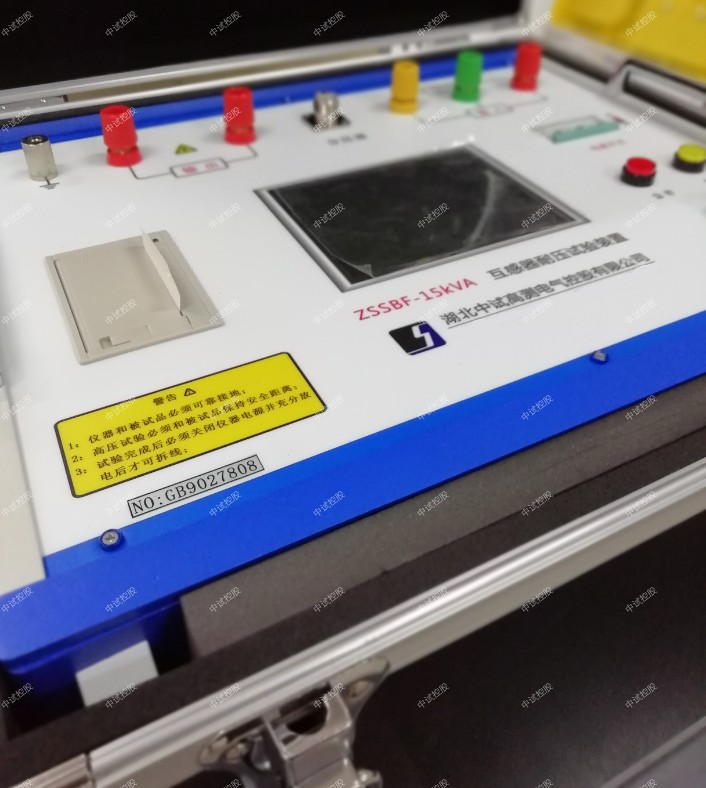

ZSDBF-15KVA 多倍频感应耐压试验装置中试控股技术指标
工作条件 环境温度:-10℃~50℃ 相对湿度:30%~90%
供电电源 三相AC380V±10%或AC220±10% 50 Hz±5 Hz
如用AC220供电,功率减半
输出频率 30Hz~200Hz 调节细度0.1 Hz
输出电压 0~400V正弦波
输出功率 15KW
最大输出电压 400V
最大输出电流 35A
电压最小分辨率 0.01V
电流最小分辨率 0.001A
电压电流精度 ±1%
外形尺寸(mm) 570(长)×400(宽)×350(高)
中试控股仪器重量 约44kg
ZSDF-20KVA多倍频感应耐压试验装置(含分压器)中试控股技术指标
工作条件 环境温度:-10℃~50℃
相对湿度:30%~90%
供电电源 三相AC380V±10%
或AC220±10%
50 Hz±5 Hz
如用AC220供电,功率减半
输出频率 50/75/100/150/200 Hz
输出电压 30~360V正弦波
输出功率 20KW
最大输出电压 360V
最大输出电流 50A
电压最小分辨率 0.01V
电流最小分辨率 0.001A
电压电流精度 ±1%
外形尺寸 520mm×395mm×370mm
仪器重量 约47kg
仪器成套性
序号 名称 数量 单位
1、30Hz-200Hz多倍频感应耐压装置中试控股测试仪主机 1 台
2、200kV分压器 1 台
3、AC220V电源输入线 1 根
4、AC380V电源输入线 1 根
5、分压器连接线 1 根
6、输出线 1 根
7、接地线 2 根
8、高压线(含鳄鱼夹) 1 根
9、热敏打印纸 2 卷
感应耐压试验原理
中试控股变压器刚时,没有经过恶劣环境长时间的考验,外施其额定电压和频率的电源作试验,绕组匝间、中试控股层间和段间的电压不足以达到电介质缺陷处的击穿电压难以造成这些绝缘缺陷处的放电和击穿,这种存在绝缘故障隐患的变压器与绝缘性能良好的同类变压器的空载电流和空载功耗没有太大的差别,故而难以发现这些隐患;
而感应耐压试验给变压器施加2倍额定电压以上的电压,可在纵绝缘缺陷处建立更高更集中的场强,绕组匝间、层间和段间的电压达到并超过电介质缺陷处的击穿电压;感应耐压试验给变压器施加频率在2倍的额定频率以上,较高的频率又可以大大降低固体电介质的击穿电压,使得绝缘缺陷更容易被击穿;感应耐压试验所规定的外施电压的作用时间亦可保证绝缘缺陷的击穿;故感应耐压试验可以可靠地检测出变压器纵绝缘性能的好坏。
感应耐压试验给变压器施加电源的频率之所以在2倍的额定频率以上,是因为:中试控股变压器的激磁电流i――主磁通振幅Фm的特性曲线一般设计在额定频率和额定电压下接近弯曲饱和部分(如图1所示),又因在电源频率不变的情况下,主磁通Фm决定于外施电压U:
U= E=4.44WfФm Фm
U ――外施电源电压,V △Фm
E ――加电绕组的感应电动势,V
f ――外施电源频率,Hz
W――加电绕组的匝数,n
所以给变压器加2倍额定电压以上的电压 △i i
必然会导致铁芯严重饱和,主磁通Фm增大△Фm, 图 1
由图1可知激磁电流i会急剧增加,致使变压器发 热烧毁;为使变压器在加2倍压以上铁芯仍不饱和,则需要提高电源的频率至2倍频以上。
中试控股感应耐压试验给变压器原边加2倍压以上,2倍频以上的电源,变压器的主磁通会使原边和副边同时感应出感应电动势E1和E2,且分别是其额定工作状态下的2倍以上,所以感应耐压试验可以同时对主、副绕组进行纵绝缘性能的测试。当然,我们也完全可以根据需要从变压器的副边进行测试,中试控股不过所施加的电压应当是变压器额定工作状态下空载电压的2倍以上,频率同样是额定频率的2倍以上。
艾诺变压器专用感应耐压测试仪系统组成原理
艾诺公司推出的变压器专用感应耐压测试仪是以intel公司80c196kc单片机芯片作为系统的控制和运算核心,由测量电路、控制切换电路、功率模块及用户界面电路共同组成,其关键技术为变频调压和精密测量。
艾诺变压器专用感应耐压测试仪AN96803产品特点
1、高精度电流、 功率测量
针对市场与技术调研结果,用户对于感应耐压测试中,小电流、小功率测试有很大的应用领域,AN96803提高了电流和功率测量显示的分辨率,电流低档0.50-30.00mA分辨率0.01mA/高档30.0-300.0mA分辨率0.1mA,电流高低档精度均为±(0.4%读数值+0.1%量程值),功率低档0.50W-20.00W分辨率0.01W高档20W~300W分辨率0.1W,功率高低档误差均为±(0.8%读数值+0.2%量程值)。电流、功率可保证精度的量程由0.50mA-300.0mA,0.50W-300W可满足用户对测量精度的要求。
2、具有高精度有功功率测量,可更有效的协助用于某些微型电子变压器的匝间短路判定。
在微型电子变压器中,由于匝数多(数千匝以上),线径细(漆包导线直径0.1mm以下),在短路数匝到数十匝的情况下,与正常的变压器相比,倍频倍压下的测试电流变化没有有功功率变化明显(短路10匝一般变化在50%左右),实验结果表明,有匝间短路的情况下,变压器的功率因数增大,有功功率增大,因此可作为微型电子变压器匝间短路判定的依据,更准确地对变压器的性能进行判断。下面5W小型变压器初级短路的测试报告数据可表明这个问题。
因此,电流、功率、功率因数指标都可做为变压器匝间短路的判定依据,其中功率测量方法,中试控股可以作为最好的判定依据。而且AN968测试仪由于采用感应耐压测试方式,进行无损检测,不对被测试负载造成破坏,在保证更优测试质量的前提下,可以更大的提高生产效率,降低原材料损耗。
所以艾诺AN968系列变压器感应耐压测试仪可以在保证无损检测的基础上更好更有效的检验出变压器的纵绝缘性能的好坏,更适用于变压器流水线、实验室检测。
详细内容请参看以下内容:
中试控股关于变压器匝间短路功率测量法介绍
1、从理论分析:
变压器空载电流公式
注: Ⅰco为铁损电流,与匝数无关, Ⅰφo为磁化电流,与变压器初级匝数成反比,如果变压器有短路匝,造成空载电流Ⅰo变大.
变压器空载损耗公式
注: Pco 铁损损耗, r1 (20℃)为初级铜阻
从上述公式看,空载损耗与空载电流的平方成正比关系,这样与变压器初级匝数的平方成反比关系.因此,中试控股变压器有短路匝数时,空载损耗变化量要比空载电流变化量大得多。
5W小型变压器测试实例
由上述中试控股测试报告计算出短路时电流I和功率P相对于正常时即空载时电流I和功率P的变化率,即ΔI=I短路/I空载,ΔP=P短路/P空载,由此得出在各短路匝数和各电压频率下电流和功率相对于正常空载时的变化率,如图2所示,由图中曲线可以看出功中试控股率变化率均大于电流的变化率,而且随着短路匝数的增加功率的变化率大于电流的变化率的趋势更加明显,实验数据与理论公式相符。
