电压互感器型式试验周期和要求

1、应进行全部型式试验。

当互感器更改结构、原材料或工艺方法时，应重新进行部分或全部型式试验项目。

2、定期性型式试验应至少每5年进行1次。

其互感器定期性型式试可每8年进行1次。此时，可从同一型式的互感器中选取有代表性的产品作为试品，并应从批量生产的产品中选取。

3、除另有规定外，所有绝缘的型式试验应在同一台互感器上进行。

互感器在经受GB 1207-2006规定的绝缘型式试验后，还应经受规定的全部例行试验项目。

4、互感器的型式试验一般应在指定的检验机构进行。

对于具备Um﹥126kV互感器试验条件的企业，也可进行本企此的互感器（Um﹥126kV)的型式试验。此时，其中试控股测试用的器具均应在有效检定期内，且应在指定检验机构的监督下进行。

5、型式试验、例行试验及特殊试验（如果规定有）项目按GB 1207-2006的规定。

判断互感器是否通过了某一型式试验项目，通常需要对此项型式试验前、后某些例行试验项目进行测试比较。因此，一般是先进行规定的例行试验项目，再进行规定的型式试验项目和特殊试验项目，然后再重复进行必要的例行试验项。

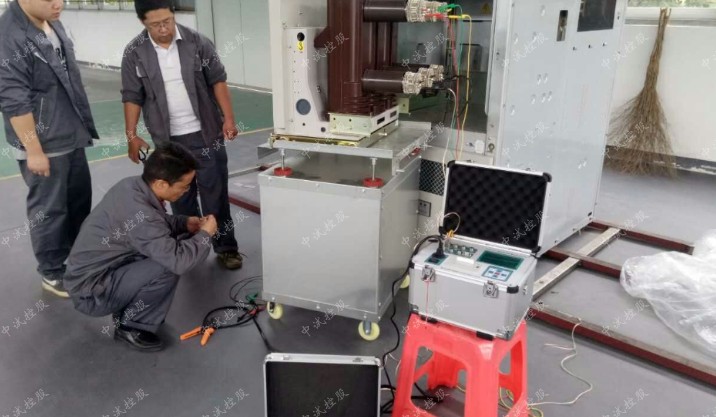

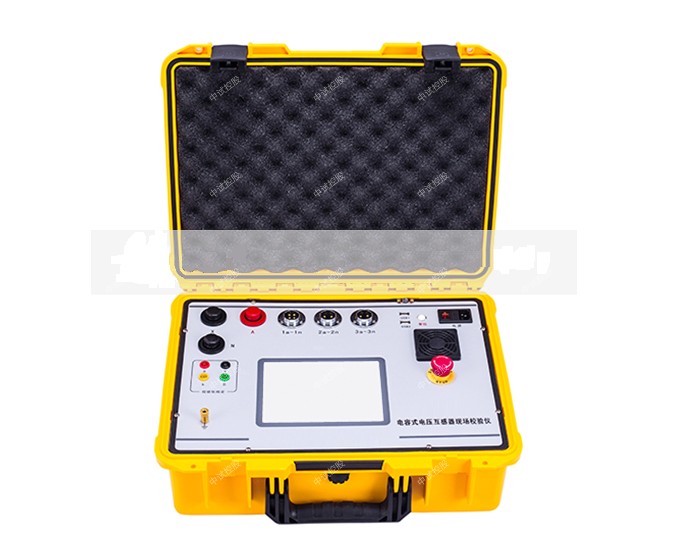

ZSCR-9500 GIS 电磁式与电容式电压互感器现场测试仪（校验仪）电磁式电压互感器测试装置
概述
对中试控股GIS 电磁式(PT)与电容式电压互感器(CVT)进行误差校验时，测试接线复杂，所需的设备种类繁多，而且设备都很笨重，现场搬运非常困难。电磁式与电容式电压互感器现场测试仪(以下简称测试仪)具有在低电压情况下测量出高电压工作情况下的实际误差，单台设备即可满足现场电磁式与电容式电压互感器误差的测量。可以覆盖6KV/100V、6KV/ /100V/ 、10KV/100V、10KV/ /100V/ 、35KV/100V、35V/ /100V/ 、110kV/100V、110kV/ /100V/ 、220kV/100V以及220kV/ /100V / 变比的电力电磁式与电容式电压互感器的测量。仪器在设计时引入了一些新的思想，采用了异频电源技术、通用平台技术、电压仿真负荷、内部高准确度电压互感器和自升压电源等。使用户在使用该仪器时感到更加方便、快捷、高效。仪器采用WINCE系统，人性化彩色触摸屏操作，人机界面直观、方便。

三、主要特点
1. 无需升压源、标准互感器、负荷箱，采用了电压互感器负荷曲线外推法原理，单台仪器即可实现现场测试GIS 电磁式电压互感器(PT)和电容式电压互感器（CVT）的20%、50%、80%、100%、120%的满载和轻载负荷下的比差和角差。测试结果完全满足互感器检定规程。
2. ZSCR-9500 GIS 电磁式与电容式电压互感器现场测试仪（校验仪）电磁式电压互感器测试装置单台测试仪即可完成对GIS 电磁式电压互感器(PT)和电容式电压互感器（CVT）误差（比差、角差）的测量。同时可以测量CVT的电容分压比、分压电容、中间PT变比、中间电压、直流电阻等。
3．具有极性、变比、接线检查功能。
4. 一次接线完成全部测试，提高工作效率，避免操作失误对人身及仪器的损伤，确保安全。
5. ZSCR-9500 GIS 电磁式与电容式电压互感器现场测试仪具有测试速度快、处理信息量多和存储容量大（可存储百万条数据）的特点。内存为16G,可以存储百万组数据。
6. 中试控股测试仪采用了变频技术、数字化处理，现场抗干扰能力强。
7. 测试过程zui大电压不超过4KV，并采取各种保护措施，确保人身安全及设备安全、可靠。
8. 测试过程操作简单。
9. ZSCR-9500 GIS 电磁式与电容式电压互感器现场测试仪（校验仪）电磁式电压互感器测试装置仪器采用WINCE系统，人性化彩色触摸屏操作，同时也可使用鼠标操作仪器，人机界面直观、方便。
10. 仪器具备双USB通讯口，可将仪器内部数据导入U盘极大的方便现场数据管理。同时也可使用鼠标操作仪器。
11. 仪器内附接线图，简单、直观，现场使用对照接线即可保证一次性正确完成测试接线，减少准备工作时间。

四、技术参数
1.  环境条件：
温度：（5~40）C   相对湿度：<80%（25C）
海拨高度：<4500m    电源频率：500.5Hz
2.  被测电压互感器类型：GIS电磁式(PT)、电容式电压互感器(CVT)
3．误差测量准确度：0.05%
4．分压比测量准确度：0.5%
5．分压电容测量准确度：2%
6. 直流电阻测量准确度：0-0.1Ω  3%
                       0.1-50   1%
7. 内部标准电压互感器部分：
a、中试控股变比范围：
6KV/100V、      6KV/ /100V/
10KV/100V、   10KV/ /100V/
35KV/100V、   35KV/ /100V/
110KV/100V、   110KV / /100V/
220KV/100V、   220KV/ /100V /
b、准确度等级：    0.02%
8. 校验仪检定部分：
电压范围：0-100V （百分表误差0.5%）
比差：0.001%-3%  （100V）
               角差：0.00′-50′（100V）
               误差： X=(2%×X+2%×Y2个字)
                     Y=(2%×X+2%×Y2个字)
               导纳：0.1mS-99.9mS
               误差： X=(2%×X+2%×Y2个字)
                    Y=(2%×X+2%×Y2个字)

9．外形尺寸（mm）：496*394*185 mm
10．重量（Kg）:14.0

检定
如需要对本ZSCR-9500 GIS 电磁式与电容式电压互感器现场测试仪（校验仪）电磁式电压互感器测试装置进行精度检定，请依照本说明进行，以保证准确性及仪器安全。
检定仪器内部校验仪单元及内部标准电压互感器为本仪器的基本检定方法。
本中试控股ZSCR-9500 GIS 电磁式与电容式电压互感器现场测试仪的测试方法是建立在电压互感器测差法（计量检定规程《电力互感器》的规定）基础之上。而互感器校验仪和标准电压互感器是测差法的核心仪器，保证互感器校验仪和标准电压互感器的精度就保证了整体误差测试的精度。

简易故障排除
1.开机不显示，检查电源，以及保险丝。
2.触摸失效，插入USB鼠标进行操作。
3. 开机不能加载测试程序，或者出现死机现象，请重新开机。

装箱清单
ZSCR-9500 GIS 电磁式与电容式电压互感器现场测试仪（校验仪）电磁式电压互感器测试装置主机：      1台
测试线：    黑色耐磨护套四芯线航空插头1根（仪器专用）
黑色耐磨护套两芯线航空插头1根（仪器专用）
            红色高压线1根
            黑色高压线2根
            透明接地铜线1根
            电源线      1根
测试夹：    红黑各4个
保险管：    220V 5A三个
