电磁式与电容式电压互感器现场测试仪

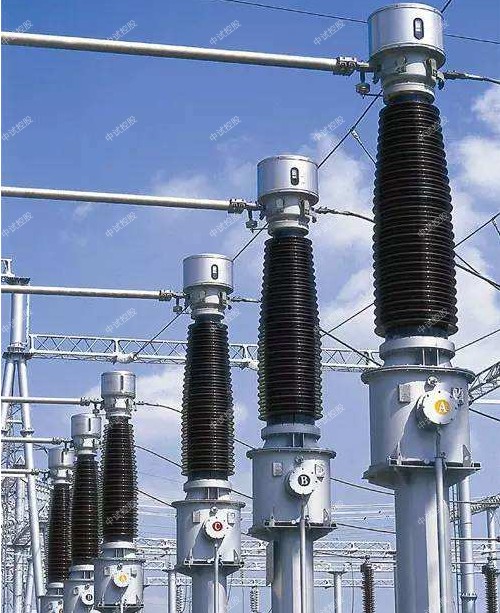

电容式电压互感器的介损试验改怎么做？

由电容分压器（包括主电容器C1，分压电容器C2）、中试控股中间变压器（即中间电压互感器TV）、共振电抗器L1、载波阻抗器L2及阻尼电阻器R等元件组成。其介质损耗角tgδ值的测试，可分单元件试验。例如，对电容器，可照电力电容器的要求进行试验；对中间变压器，可选用“自激法”或“末端屏蔽法”，均可得到有效的结果。

数字式自动介损仪测试方法
前面介绍的都是QS19型电桥在现场测试方法，当使用数字测试仪时，如果数字仪器是外接高压试验变压器加压，上述的几种方法都可应用于测量；如果仪器是内带高压电源，自动施加2、10kV高压输出时，则可用末端屏蔽法或首端屏蔽法进行测量；当外电场干扰严重时，如用60Hz试验电源，则效果更佳。

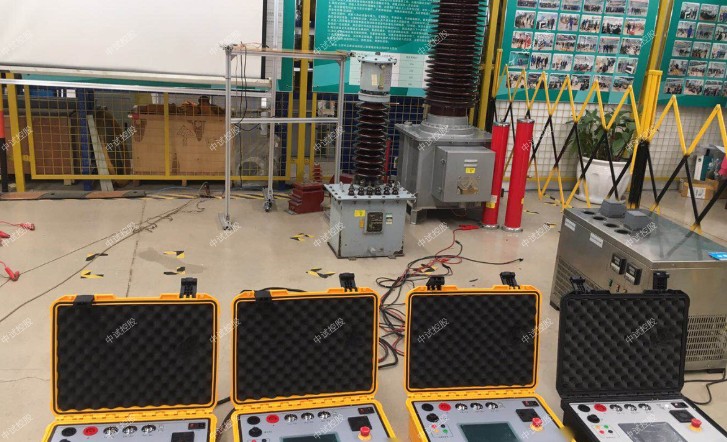

ZSCR-9500 GIS 电磁式与电容式电压互感器现场测试仪、电磁式与电容式电压互感器现场测试仪

概述
对GIS 电磁式(PT)与电容式电压互感器(CVT)进行误差校验时，中试控股测试接线复杂，所需的设备种类繁多，而且设备都很笨重，现场搬运非常困难。电磁式与电容式电压互感器现场测试仪(以下简称测试仪)具有在低电压情况下测量出高电压工作情况下的实际误差，单台设备即可满足现场电磁式与电容式电压互感器误差的测量。可以覆盖6KV/100V、6KV/ /100V/ 、10KV/100V、10KV/ /100V/ 、35KV/100V、35V/ /100V/ 、110kV/100V、110kV/ /100V/ 、220kV/100V以及220kV/ /100V / 变比的电力电磁式与电容式电压互感器的测量。仪器在设计时引入了一些新的思想，采用了异频电源技术、通用平台技术、电压仿真负中试控股荷、内部高准确度电压互感器和自升压电源等。使用户在使用该仪器时感到更加方便、快捷、高效。仪器采用WINCE系统，人性化彩色触摸屏操作，人机界面直观、方便。

三、主要特点
1. 无需升压源、标准互感器、负荷箱，采用了电压互感器负荷曲线外推法原理，单台仪器即可实现现场测试GIS 电磁式电压互感器(PT)和电容式电压互感器（CVT）的20%、50%、80%、100%、120%的满载和轻载负荷下的比差和角差。测试结果完全满足互感器检定规程。
2. 单台测试仪即可完成对GIS 电磁式电压互感器(PT)和电容式电压互感器（CVT）误差（比差、角差）的测量。同时可以测量CVT的电容分压比、分压电容、中间PT变比、中间电压、直流电阻等。
3．具有极性、变比、接线检查功能。
4. 一次接线完成全部测试，提高工作效率，避免操作失误对人身及仪器的损伤，确保安全。
5. 中试控股ZSCR-9500 GIS 电磁式与电容式电压互感器现场测试仪、电磁式与电容式电压互感器现场测试仪具有测试速度快、处理信息量多和存储容量大（可存储百万条数据）的特点。内存为16G,可以存储百万组数据。
6. 测试仪采用了变频技术、数字化处理，现场抗干扰能力强。
7. 测试过程大电压不超过4KV，并采取各种保护措施，确保人身安全及设备安全、可靠。
8. 测试过程操作简单。
9. 仪器采用WINCE系统，人性化彩色触摸屏操作，同时也可使用鼠标操作仪器，人机界面直观、方便。
10. ZSCR-9500 GIS 电磁式与电容式电压互感器现场测试仪、电磁式与电容式电压互感器现场测试仪具备双USB通讯口，可将仪器内部数据导入U盘极大的方便现场数据管理。同时也可使用鼠标操作仪器。
11. 仪器内附接线图，简单、直观，现场使用对照接线即可保证一次性正确完成测试接线，减少准备工作时间。

四、技术参数
1.  环境条件：
温度：（5~40）C   相对湿度：<80%（25C）
海拨高度：<4500m    电源频率：500.5Hz
2.  被测电压互感器类型：GIS电磁式(PT)、电容式电压互感器(CVT)
3．误差测量准确度：0.05%
4．分压比测量准确度：0.5%
5．分压电容测量准确度：2%
6. 直流电阻测量准确度：0-0.1Ω  3%
                       0.1-50   1%
7. 内部标准电压互感器部分：
a、变比范围：
6KV/100V、      6KV/ /100V/
10KV/100V、   10KV/ /100V/
35KV/100V、   35KV/ /100V/
110KV/100V、   110KV / /100V/
220KV/100V、   220KV/ /100V /
b、中试控股准确度等级：    0.02%
8. ZSCR-9500 GIS 电磁式与电容式电压互感器现场测试仪、电磁式与电容式电压互感器现场测试仪校验仪检定部分：
电压范围：0-100V （百分表误差0.5%）
比差：0.001%-3%  （100V）
               角差：0.00′-50′（100V）
               误差： X=(2%×X+2%×Y2个字)
                     Y=(2%×X+2%×Y2个字)
               导纳：0.1mS-99.9mS
               误差： X=(2%×X+2%×Y2个字)
                    Y=(2%×X+2%×Y2个字)

9．外形尺寸（mm）：496*394*185 mm
10．重量（Kg）:14.0

检定
如需要对本ZSCR-9500 GIS 电磁式与电容式电压互感器现场测试仪进行精度检定，请依照本说明进行，以保证准确性及仪器安全。
检定仪器内部校验仪单元及内部标准电压互感器为本仪器的基本检定方法。
本ZSCR-9500 GIS 电磁式与电容式电压互感器现场测试仪的测试方法是建立在电压互感器测差法（计量检定规程《电力互感器》的规定）基础之上。而互感器校验仪和标准电压互感器是测差法的核心仪器，保证互感器校验仪和标准电压互感器的精度就保证了整体误差测试的精度。

简易故障排除
1.开机不显示，检查电源，以及保险丝。
2.触摸失效，插入USB鼠标进行操作。
3. ZSCR-9500 GIS 电磁式与电容式电压互感器现场测试仪、电磁式与电容式电压互感器现场测试仪开机不能加载测试程序，或者出现死机现象，请重新开机。

装箱清单
中试控股主机：      1台
测试线：    黑色耐磨护套四芯线航空插头1根（仪器专用）
黑色耐磨护套两芯线航空插头1根（仪器专用）
            红色高压线1根
            黑色高压线2根
            透明接地铜线1根
            电源线      1根
测试夹：    红黑各4个
保险管：    220V 5A三个

电流、电压互感器交接试验方法

1）绝缘电阻测试仪测量绕组的绝缘电阻；

应测量一次绕组对地、各二次绕组之间的绝缘电阻，尤其要注意套管式CT在进行吊装时要仔细，不能漏项；而对于半绝缘的PT，要求解开接地的一次N点进行一次侧绝缘的测试。应大于1000M。

2） 异频介质损耗测试仪测量35kV 及以上电压等级互感器的介质损耗角正切值 tanδ ；

介损测试可以较容易地发现小电容设备的集中性缺陷，中试控股而电容式电流互感器若绝缘受潮，其水分一般沉积在底部，即末屏处，因此先应用正接线进行主绝缘的介损测试，但要用2500V摇表对末屏检查绝缘大于1000M合格的前提下，否则要用反接法2KV进行末屏的介损测试，尤其要保证末屏的清洁和干燥。

电容式互感器试验时，上面的耦合电容器采用正接法进行，而对于互感器本体的主电容C1和中压电容C2，ZSCR-9500 GIS 电磁式与电容式电压互感器现场测试仪、电磁式与电容式电压互感器现场测试仪应采用我室的异频介损测试仪用“自激法“、在互感器的二次加压（用100V的二次绕组）进行，测C1时：C1的高压侧接“CX“、C2的δ点（即载波装置的接入点）接“HV“，中试控股注意电压不能超过3KV（一般中压互感器的变比为13000/100V），要计算好二次加压值。测 C2时：C1的高压侧接“HV ”、C2的δ点接“CX ”，电压不能超过3KV。

3） 10KVA/100KV局部放电试验；

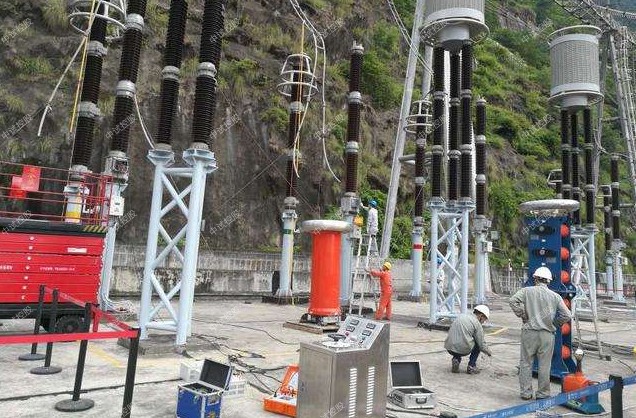

4） YD-KV/KVA工频耐压试验装置做交流耐压试验；

5） 绝缘介质性能试验；

一般是指充油互感器的油质检查、SF6互感器的微水、检漏等试验

6） 直流电阻测试仪测量绕组的直流电阻；

一般电压互感器的一次绕组较细，容易断线。水渡河就发现PT 一次绕组断线的情况。新规程要求CT的所有二次绕组均应测试其直流电阻值。用直流电阻测试仪或电阻测试仪进行。

7） 变比组别测试仪检查接线组别和极性；

电压互感器的极性应是A与a同极性，用直流法或变比测试仪进行，6KV的PT开口三角的二次绕组尤其要注意其三相连接的串联关系，否则受电时零序电压会异常。

电流互感器的极性一定要测试出L1与K1等的关系，且要在图纸上和原始记录上记正确，以供继电保护参考，尤其是带差动保护的回路，像变压器的套管式CT。

8） 误差测量；

一般只进行变比误差检查，又多个二次绕组的应该都要看，要重视试验数据与铭牌、设计院图纸、设备相互之间、继电保护要求的比较、还要注意CT一次绕组串并联的连接方式。现场已经多次出现过变比错误而在受电或整套启动时才发现的质量事故。

一般用CT特性测试仪进行，也可以用升流器或试验变进行。

9）全功能互感器伏安特性综合测试仪测量电流互感器的励磁特性曲线；

电流互感器的励磁曲线一般只对保护级进行，其有测量级、P级、TP级、XP级等，P级为稳态保护用，TP级为暂态保护用，。

保护用电流互感器要求在规定的一次电流范围内，二次电流的综合误差不超出规定值。对于有铁心的电流互感器，形成误差的主要因素是铁心的非线性励磁特性及饱和。电流互感器的饱和可分为两类：一类是大容量短路稳态对称电流引起的饱和(以下称为稳态饱和)；另一类是短路电流中含有非周期分量和铁心存在剩磁而引起的暂态饱和(以下称为暂态饱和)。这两类饱和的特性有很大不同，引起的误差也差别很大。在同样的允许误差条件下，考虑暂态饱和要求的互感器铁心截面可能是仅考虑稳态饱和的数倍至数十倍。中试控股因而对互感器造价及安装条件提出了严峻的要求。以往在中低压系统和发电机容量较小的情况下，互感器暂态饱和的影响较轻，一般未采取专门对策。而对当前的超高压系统和大容量机组，为保证继电保护的正确动作，暂态饱和已成为必须考虑的因素。因此有的工程中的500KVCT包括发电机CT均为TPY或TPX励磁特性的试验主要是检查其是否存在匝间短路和铁心质量的好坏。注意进行差动保护首尾 CT的特性曲线的对比，不应该有太大的差别。

ZSCR-9500 GIS 电磁式与电容式电压互感器现场测试仪、电磁式与电容式电压互感器现场测试仪应当明白互感器如10%误差曲线和如5P20的概念：大短路电流与其额定电流的倍数所对应的CT二次负载在允许范围内，该CT 的比值误差才能保证小于10%；5P20，30VA。其中5P为准确等级，30VA为二次负荷额定值，20为准确限值系数（即一次电流为额定电流的20倍时，此时综合误差应不超过5% ）。

10） 互感器伏安特性测试仪测量电磁式电压互感器的励磁特性；

注意新规程的二次电压施加量达190%Ue

11） 电容式电压互感器（CVT）的检测；

其变比应在一次侧加压或用变比测试仪进行

12） 密封性能检查；

13） 测量铁心夹紧螺栓的绝缘电阻。
