10KV电压互感器耐压试验标准做法？

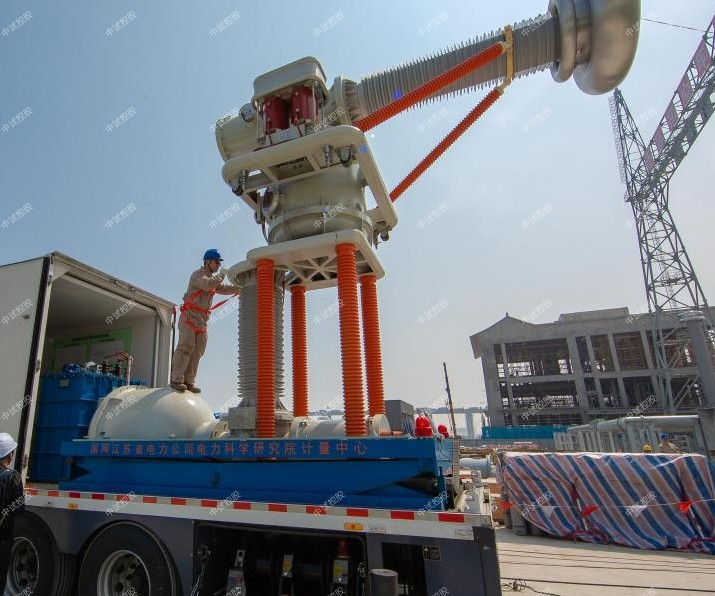

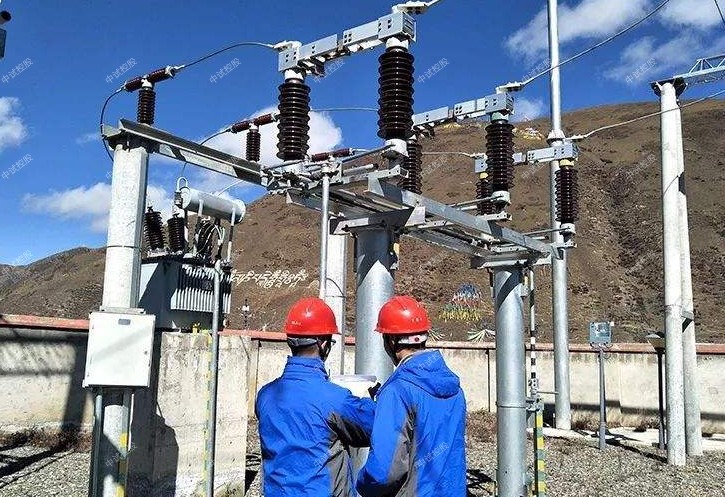

首先，我先说下情况，电压互感器有三个已经安装在10kv高压柜上面了，电压互感器实验报告上耐压标准是42KV。我在做三相对地耐压试验的时候，不管10kv系统是否中性点接地，反正电压互感器在做耐压试验的时候中性点接地的一次线要拆掉的，我想问的是，（1）当我把三相短接然后对地做42kv耐压试验和（2）把三相、中性点一起短接后对地做42kv耐压试验都可以的吗?因为我不太确定，怕把电压互感器做耐压试验时用了第一或第二的方法把互感器弄坏了，互感器每一个都只能到5.7kv，交流电压进去时这个大家都知道是吧？

首先，要把一次侧的同相的首端和尾端端接，接耐压设备的高压侧；其次，中试控股把二次侧短接接地。然后就可以升压了，至于耐压标准，不要看厂家的，因为耐压试验有三种试验标准，即出厂试验，交接试验和大修试验。其中出厂试验电压最高，交接试验次之，最低就是大修试验。我猜你可能是施工单位的电气调试人员，做的应该就是交接试验。如果母线电压时10KV的话，试验电压应该是27KV。 另外，必须把一次的同相的首尾短接，要不然会产生电感。

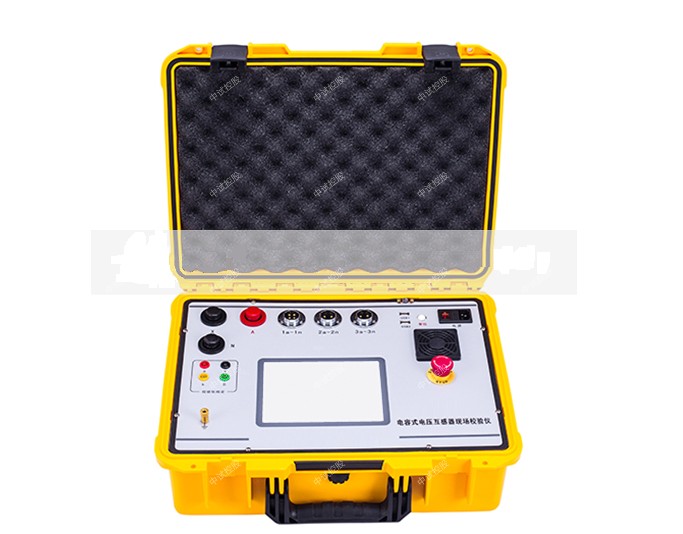

ZSCR-9500 GIS 电磁式与电容式电压互感器现场测试仪（校验仪）、电容式电压互感器现场校验仪
概述
对GIS 电磁式(PT)与电容式电压互感器(CVT)进行误差校验时，测试接线复杂，所需的设备种类繁多，而且设备都很笨重，现场搬运非常困难。电磁式与电容式电压互感器现场测试仪(以下简称测试仪)具有在低电压情况下测量出高电压工作情况下的实际误差，单台设备即可满足现场电磁式与电容式电压互感器误差的测量。可以覆盖6KV/100V、6KV/ /100V/ 、10KV/100V、10KV/ /100V/ 、35KV/100V、35V/ /100V/ 、110kV/100V、110kV/ /100V/ 、220kV/100V以及220kV/ /100V / 变比的电力电磁式与电容式电压互感器的测量。仪器在设计时引入了一些新的思想，采用了异频电源技术、通用平台技术、电压仿真负荷、内部高准确度电压互感器和自升压电源等。使用户在使用该仪器时感到更加方便、快捷、高效。仪器采用WINCE系统，人性化彩色触摸屏操作，人机界面直观、方便。

三、主要特点
1. 中试控股无需升压源、标准互感器、负荷箱，中试控股采用了电压互感器负荷曲线外推法原理，单台仪器即可实现现场测试GIS 电磁式电压互感器(PT)和电容式电压互感器（CVT）的20%、50%、80%、100%、120%的满载和轻载负荷下的比差和角差。测试结果完全满足国家互感器检定规程。
2. ZSCR-9500 GIS 电磁式与电容式电压互感器现场测试仪（校验仪）、电容式电压互感器现场校验仪单台测试仪即可完成对GIS 电磁式电压互感器(PT)和电容式电压互感器（CVT）误差（比差、角差）的测量。同时可以测量CVT的电容分压比、分压电容、中间PT变比、中间电压、直流电阻等。
3．具有极性、变比、接线检查功能。
4. 一次接线完成全部测试，提高工作效率，避免操作失误对人身及仪器的损伤，确保安全。
5. ZSCR-9500 GIS 电磁式与电容式电压互感器现场测试仪具有测试速度快、处理信息量多和存储容量大（可存储百万条数据）的特点。内存为16G,可以存储百万组数据。
6. 测试仪采用了变频技术、数字化处理，现场抗干扰能力强。
7. 测试过程最大电压不超过4KV，并采取各种保护措施，确保人身安全及设备安全、可靠。
8. 测试过程操作简单。
9. 仪器采用WINCE系统，中试控股人性化彩色触摸屏操作，同时也可使用鼠标操作仪器，人机界面直观、方便。
10. ZSCR-9500 GIS 电磁式与电容式电压互感器现场测试仪（校验仪）、电容式电压互感器现场校验仪具备双USB通讯口，可将仪器内部数据导入U盘极大的方便现场数据管理。同时也可使用鼠标操作仪器。
11. 仪器内附接线图，简单、直观，现场使用对照接线即可保证一次性正确完成测试接线，减少准备工作时间。

四、技术参数
1.  环境条件：
温度：（5~40）C   相对湿度：<80%（25C）
海拨高度：<4500m    电源频率：500.5Hz
2.  被测电压互感器类型：GIS电磁式(PT)、电容式电压互感器(CVT)
3．误差测量准确度：0.05%
4．分压比测量准确度：0.5%
5．分压电容测量准确度：2%
6. 直流电阻测量准确度：0-0.1Ω  3%
                       0.1-50   1%
7. 内部标准电压互感器部分：
a、变比范围：
6KV/100V、      6KV/ /100V/
10KV/100V、   10KV/ /100V/
35KV/100V、   35KV/ /100V/
110KV/100V、   110KV / /100V/
220KV/100V、   220KV/ /100V /
b、准确度等级：    0.02%

8. ZSCR-9500 GIS 电磁式与电容式电压互感器现场测试仪（校验仪）、电容式电压互感器现场校验仪校验仪检定部分：
电压范围：0-100V （百分表误差0.5%）
比差：0.001%-3%  （100V）
               角差：0.00′-50′（100V）
               误差： X=(2%×X+2%×Y2个字)
                     Y=(2%×X+2%×Y2个字)
               导纳：0.1mS-99.9mS
               误差： X=(2%×X+2%×Y2个字)
                    Y=(2%×X+2%×Y2个字)

9．外形尺寸（mm）：496*394*185 mm
10．重量（Kg）:14.0

检定
如需要对本中试控股ZSCR-9500 GIS 电磁式与电容式电压互感器现场测试仪进行精度检定，请依照本说明进行，以保证准确性及仪器安全。
检定仪器内部校验仪单元及内部标准电压互感器为本仪器的基本检定方法。
本ZSCR-9500 GIS 电磁式与电容式电压互感器现场测试仪的测试方法是建立在电压互感器测差法（国家计量检定规程《电力互感器》的规定）基础之上。而互感器校验仪和标准电压互感器是测差法的核心仪器，保证互感器校验仪和标准电压互感器的精度就保证了整体误差测试的精度。

简易故障排除
1.开机不显示，检查电源，以及保险丝。
2.触摸失效，插入USB鼠标进行操作。
3. 开机不能加载测试程序，或者出现死机现象，请重新开机。

装箱清单
ZSCR-9500 GIS 电磁式与电容式电压互感器现场测试仪（校验仪）、电容式电压互感器现场校验仪主机：      1台
测试线：    黑色耐磨护套四芯线航空插头1根（仪器专用）
黑色耐磨护套两芯线航空插头1根（仪器专用）
            红色高压线1根
            黑色高压线2根
            透明接地铜线1根
            电源线      1根
测试夹：    红黑各4个
保险管：    220V 5A三个

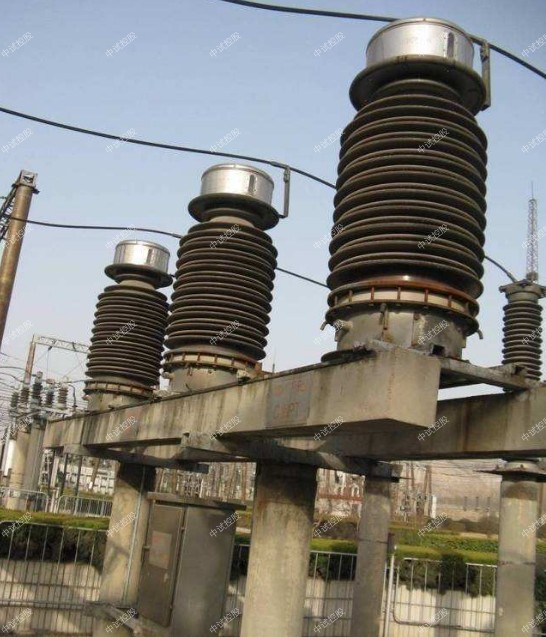

电压互感器安装前应进行哪些检查？

(1)检查瓷套管有无裂纹，瓷套管与上盖间的胶合是否牢靠，中试控股用手轻轻拨动套管，套管不应活动。
(2)检查互感器的油位指示器，应无堵塞和渗油现象，油面过高，会使密封式互感器内产生较大的压力，油面过低，会引起互感器过热或绝缘物损坏。油面高度一般距油箱盖10～115mm。
(3)检查互感器外壳有无漏油现象，如有应吊出铁芯修复。
(4)用手转动油箱上的阀门，阀门应转动灵活。
