电磁式电压互感器测试仪

ZSCR-9500 GIS 电磁式与电容式电压互感器现场测试仪（校验仪）、电磁式电压互感器测试仪概述

对GIS 电磁式(PT)与电容式电压互感器(CVT)进行误差校验时，测试接线复杂，所需的设备种类繁多，而且设备都很笨重，现场搬运非常困难。电磁式与电容式电压互感器现场测试仪(以下简称测试仪)具有在低电压情况下测量出高电压工作情况下的实际误差，单台设备即可满足现场电磁式与电容式电压互感器误差的测量。可以覆盖6KV/100V、6KV/ /100V/ 、10KV/100V、10KV/ /100V/ 、35KV/100V、35V/ /100V/ 、110kV/100V、110kV/ /100V/ 、220kV/100V以及220kV/ /100V / 变比的电力电磁式与电容式电压互感器的测量。仪器在设计时引入了一些新的思想，中试控股采用了异频电源技术、通用平台技术、电压仿真负荷、内部高准确度电压互感器和自升压电源等。使用户在使用该仪器时感到更加方便、快捷、高效。仪器采用WINCE系统，人性化彩色触摸屏操作，人机界面直观、方便。

三、主要特点
1. 无需升压源、标准互感器、负荷箱，采用了电压互感器负荷曲线外推法原理，单台仪器即可实现现场测试GIS 电磁式电压互感器(PT)和电容式电压互感器（CVT）的20%、50%、80%、100%、120%的满载和轻载负荷下的比差和角差。测试结果完全满足互感器检定规程。
2. ZSCR-9500 GIS 电磁式与电容式电压互感器现场测试仪（校验仪）、电磁式电压互感器测试仪单台测试仪即可完成对GIS 电磁式电压互感器(PT)和电容式电压互感器（CVT）误差（比差、角差）的测量。同时可以测量CVT的电容分压比、分压电容、中间PT变比、中间电压、直流电阻等。
3．具有极性、变比、接线检查功能。
4. 一次接线完成全部测试，提高工作效率，避免操作失误对人身及仪器的损伤，确保安全。
5. ZSCR-9500 GIS 电磁式与电容式电压互感器现场测试仪具有测试速度快、处理信息量多和存储容量大（可存储百万条数据）的特点。内存为16G,可以存储百万组数据。
6. 中试控股测试仪采用了变频技术、数字化处理，现场抗干扰能力强。
7. 测试过程大电压不超过4KV，并采取各种保护措施，确保人身安全及设备安全、可靠。
8. 测试过程操作简单。
9. 仪器采用WINCE系统，人性化彩色触摸屏操作，同时也可使用鼠标操作仪器，人机界面直观、方便。
10. 仪器具备双USB通讯口，可将仪器内部数据导入U盘极大的方便现场数据管理。同时也可使用鼠标操作仪器。
11. 仪器内附接线图，简单、直观，现场使用对照接线即可保证一次性正确完成测试接线，减少准备工作时间。

四、技术参数
1.  环境条件：
温度：（5~40）C   相对湿度：<80%（25C）
海拨高度：<4500m    电源频率：500.5Hz
2.  被测电压互感器类型：GIS电磁式(PT)、电容式电压互感器(CVT)
3．ZSCR-9500 GIS 电磁式与电容式电压互感器现场测试仪（校验仪）、电磁式电压互感器测试仪误差测量准确度：0.05%
4．分压比测量准确度：0.5%
5．分压电容测量准确度：2%
6. 直流电阻测量准确度：0-0.1Ω  3%
                       0.1-50   1%
7. 内部标准电压互感器部分：
a、变比范围：
6KV/100V、      6KV/ /100V/
10KV/100V、   10KV/ /100V/
35KV/100V、   35KV/ /100V/
110KV/100V、   110KV / /100V/
220KV/100V、   220KV/ /100V /
b、准确度等级：    0.02%
8. 校验仪检定部分：
电压范围：0-100V （百分表误差0.5%）
比差：0.001%-3%  （100V）
               角差：0.00′-50′（100V）
               误差： X=(2%×X+2%×Y2个字)
                     Y=(2%×X+2%×Y2个字)
               导纳：0.1mS-99.9mS
               误差： X=(2%×X+2%×Y2个字)
                    Y=(2%×X+2%×Y2个字)

9．外形尺寸（mm）：496*394*185 mm
10．重量（Kg）:14.0

检定
如需要对本中试控股ZSCR-9500 GIS 电磁式与电容式电压互感器现场测试仪（校验仪）、电磁式电压互感器测试仪进行精度检定，请依照本说明进行，以保证准确性及仪器安全。
检定仪器内部校验仪单元及内部标准电压互感器为本仪器的基本检定方法。
本ZSCR-9500 GIS 电磁式与电容式电压互感器现场测试仪的测试方法是建立在电压互感器测差法（计量检定规程《电力互感器》的规定）基础之上。而互感器校验仪和标准电压互感器是测差法的核心仪器，保证互感器校验仪和标准电压互感器的精度就保证了整体误差测试的精度。

简易故障排除
1.开机不显示，检查电源，以及保险丝。
2.触摸失效，插入USB鼠标进行操作。
3. 开机不能加载测试程序，或者出现死机现象，请重新开机。

装箱清单
主机：      1台
测试线：    黑色耐磨护套四芯线航空插头1根（仪器专用）
黑色耐磨护套两芯线航空插头1根（仪器专用）
            红色高压线1根
            黑色高压线2根
            透明接地铜线1根
            电源线      1根
测试夹：    红黑各4个
保险管：    220V 5A三个

　　互感器的用途



　　1，用于电路或配电柜的测量



　　2，用于电路的保护（参与各种继电保护等）



　　电流互感器：简称CT，在新的国标中用TA表示。



　　电流互感器的作用：



　　1、将很大的一次电流转变为标准的5A。



　　2、为测量装置和继电保护的线圈提供电流。



　　3、对一次设备和二次设备进行隔离。



　　电流互感器的工作原理和测量精度：



　　电流互感器的特点：



　　1，一次绕组串联在电路中，并且匝数很少，所以一次绕组中的电流完全取决与被测电路的负荷电流，而与二次电流的大小无关。



　　2，电流互感器二次绕组所接仪表的电流线圈阻抗很小，所以在正常的情况下，电流互感器在近乎短路的状态下运行。



　　电流互感器使用注意事项;



　　1,为了安全起见，电流互感器的二次侧必须可靠接地，以防由于绝缘破裂后，一次侧高压传到二次侧，发生人身事故：



　　2，一次侧串联在电路中，二次侧的继电器或者测量仪表串联。



　　3，接线时候要注意极性，电流互感器一二次侧的极性端子，都用字母表示极性



　　4，电流互感器的二次侧绝对不允许开路。

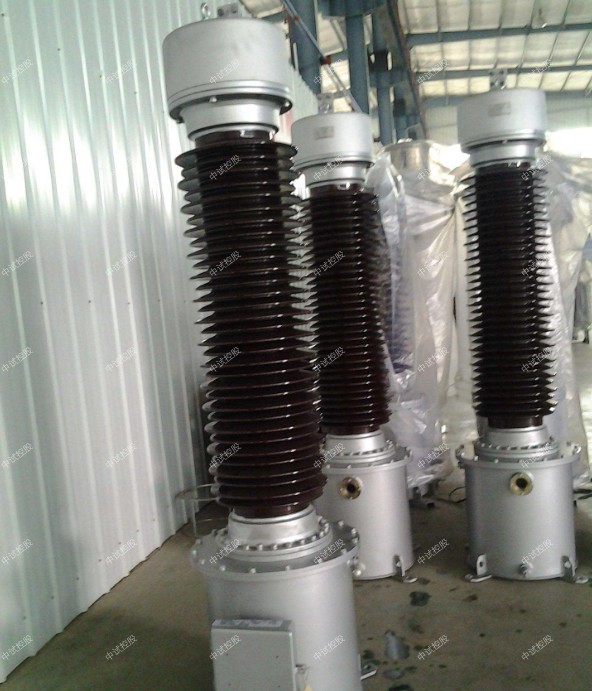

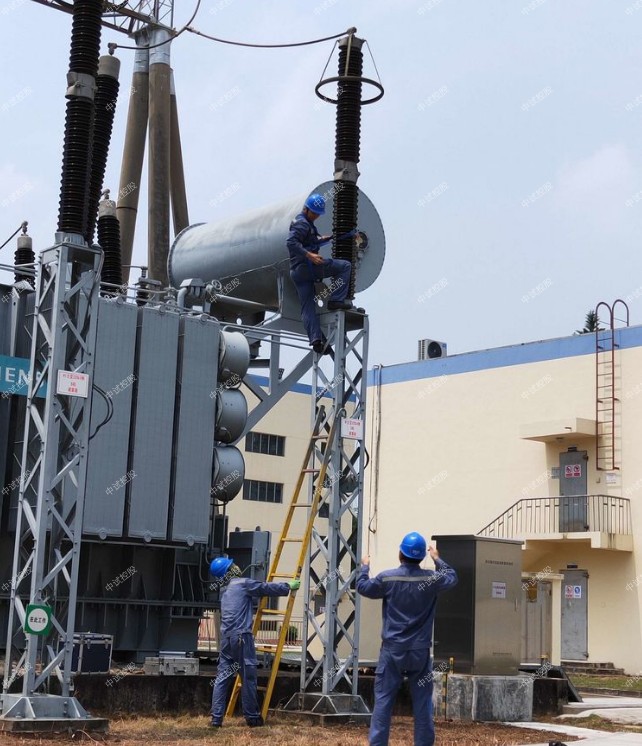

　　电压互感器：简称PT，在新国标中也简称TV（不常用）



　　电压互感器的作用



　　1，把高电压按比例关系变换成100V或更低等级的标准二次电压，供保护、计量、仪表装置使用。



　　2，使用电压互感器可以将高电压与电气工作人员隔离。



　　电压互感器的工作原理和测量精度



　　电压互感器使用注意事项：



　　1，为了安全起见，中试控股电压互感器的二次侧必须要可靠接地！防止高压窜如二次侧危害人身及设备安全。



　　2，接线时候要注意一二次侧的接线端子的极性，以保证测量的准确性。



　　3，一次侧需并联在电路中，通常电压互感器的一二侧都应装熔断器作短路保护。



　　4，电压互感器二次侧不允许短路，否则会产生很大的短路电流（需要加装熔断器作短路保护）！



　　总结：电压互感器和电流互感器在作用原理上的区别



　　1)电流互感器二次可以短路，但不得开路；电压互感器二次可以开路，但不得短路；



　　2)相对于二次侧的负荷来说，电压互感器的一次内阻抗较小以至可以忽略，可以认为电压互感器是一个电压源；而电流互感器的一次却内阻很大，以至可以认为是一个内阻无穷大的电流源。



　　3)电压互感器正常工作时候的磁通密度接近饱和值，故障时磁通密度下降；电流互感器正常工作时磁通密度很低，中试控股而短路时由于一次侧短路电流变得很大，使磁通密度大大增加，有时甚至远远超过饱和值。

　　
