中试控股技术研究院鲁工为您讲解:手持式无线PT二次压降测量仪
ZSPT-3000W无线二次压降及负荷测试仪
参考标准:GB50150-2006
简易读懂:无线二次压降及负荷测试仪可以做什么?
无线二次压降及负荷测试仪:全新的自动测试电压互感器二次压降/负荷的智能化无线测试仪器。它完全取代了以往常规方式的二次压降/负荷测试仪,不用再铺设很长的电压测试电缆,在很大程度上避免了PT二次短路事故的发生。为变电站的安全运行创造了良好的条件。
中试控股始于1986年 ▪ 30多年专业制造 ▪ 国家电网.南方电网.内蒙电网.入围合格供应商

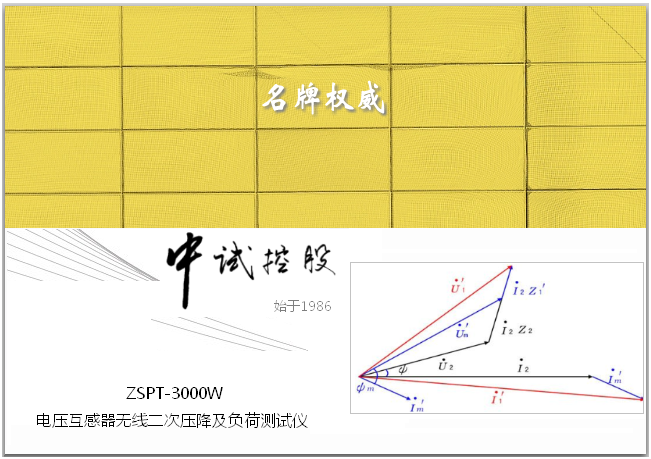

能计量综合误差过大是电能计量中普遍存在的一个关键问题。电压互感器二次回路压降引起的计量误差往往是影响电能计量综合误差的最大因素。所谓电压互感器二次压降引起的误差,就是指电压互感器二次端子和负载端子之间电压的幅值差相对于二次实际电压的百分数,以及两个电压之间的相位差的总称。传统测试方法是一台设备用很长的测试线同时检测PT侧和表计侧的电压,由于测试线过长,就很容易造成PT二次的短路情况,这时很危险的故障。
ZSPT-3000W无线二次压降及负荷测试仪技术指标

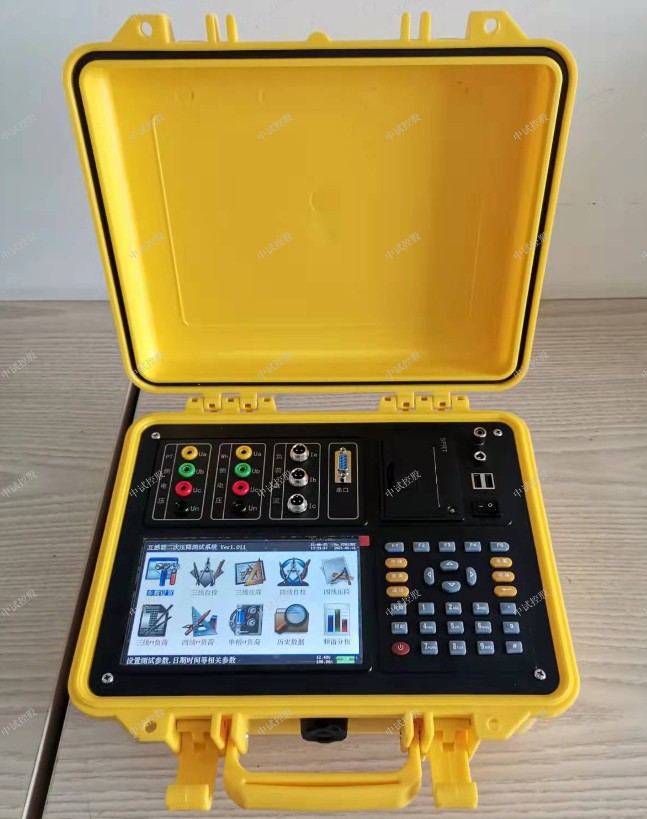

结构外观

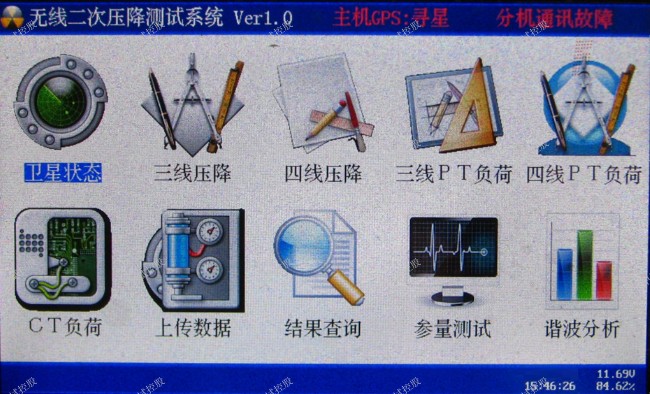

它以大屏幕真彩色图形式液晶作为显示窗口,图形式菜单操作并配有汉字提示,集多参量于一屏的显示界面,人机对话界面友好,使用简便、快捷,是各级电力用户的首选产品。
无线二次压降及负荷测试仪:它以大屏幕真彩色图形式液晶作为显示窗口,图形式菜单操作并配有汉字提示,集多参量于一屏的显示界面,人机对话界面友好,使用简便、快捷,是各级电力用户的首选产品。
中试控股无线二次压降及负荷测试仪能自动检测并存储在各种接线方式下由测试导线等引起的测量误差数据,并在以后的测试中自动修正。
中试控股践行“精细制造,深耕技术”产出无线二次压降及负荷测试仪优质产品能够在市场中赢得用户信赖,树立中试控股新形象打下了坚实的根底。
该仪器具有体积小、重量轻、测量准确度高、稳定性好、操作简便易学等优点,接线简单,测试、记录方便,大大提高了工作效率。
无线二次压降/负荷测试仪是我公司精心设计研制而成的一种全新的自动测试电压互感器二次压降/负荷的智能化无线测试仪器。它完全取代了以往常规方式的二次压降/负荷测试仪,不用再铺设很长的电压测试电缆,在很大程度上避免了PT二次短路事故的发生。为变电站的安全运行创造了良好的条件。
该仪器具有体积小、重量轻、测量准确度高、稳定性好、操作简便易学等优点,接线简单,测试、记录方便,大大提高了工作效率。它以大屏幕真彩色图形式液晶作为显示窗口,图形式菜单操作并配有汉字提示,集多参量于一屏的显示界面,人机对话界面友好,使用简便、快捷,是各级电力用户的首选产品。
1、使用环境
(1)环境温度:-10℃~ 40℃
(2)相对湿度: ≤80%
2、测量精度
本仪器的测量精度为1级。
比差:Δf =±(1%×f±0.01)(%)
角差:Δδ=±(1%×δ±1)(分)
电导:G=± (1%×G±0.01) mS
电纳:δ=± (1%×δ±0.01)mS
负荷:S=± (1%×S±0.1)VA
电阻:R=± (1%×R±0.1)Ω
电抗:X=± (1%×X±0.1)Ω
3、充电电源:交流176V~264V,频率45-55Hz
4、仪器的测量范围和分辨率
测试项目 范围 最小分辨率
比差值(%) 0.001~10.000 0.001
角差值(ˊ) 0.01~±600.00 0.01
误差值(%) 0.001~10.000 0.001
修约(%) 0.001~10.000 0.001
5、基本误差
比差:±(1%比差读数±0.01)%
角差:±(1%角差读数±1)分
电导:±(1%电导读数+未位1个字)mS
电纳:±(1%电纳读数+未位1个字)mS
6、绝缘:⑴、电压、电流输入端对机壳的绝缘电阻≥100M?。
⑵、工作电源输入端对外壳之间承受工频2KV(有效值),历时1分钟实验。
7、电池工作时间:充满后工作时间大于6小时。
8、体积:
主机:32cm×24cm×13cm
分机:32cm×24cm×13cm
9、重量:
主机:2.5Kg
分机:2Kg
仪器由主机和配件箱两部分组成,其中主机是仪器的核心,所有的电气部分都在主机和分机内部,其主机和分机的外箱采用高强度进口防水注塑机箱,坚固耐用,配件箱用来放置测试导线及工具。
1、结构尺寸
图一、主分机与配件箱尺寸
2、面板布置
主机面板布置(图二)
图二、主机面板布置图
如图二所示:最上方从左到右依次为电压测试用端子(Ua、Ub、Uc、Un)、钳形电流互感器接口(Ia、Ib、Ic)、打印机、充电电源插座、工作电源开关、RS232通讯接口、同步信号接口、接地端子、电台接口、GPS接口;注意在操作时一定要确保所接的端子正确,否则有可能会影响测试结果甚至损坏仪器;最好经常充电,以免电池过量放电影响其使用寿命。面板左下方为液晶显示屏;液晶右侧为键盘。
分机面板布置(图三)
图三、分机面板布置图
如图三所示:面板上方从左到右分别为电压输入端子、电台接口、GPS接口、同步信号接口、接地端子、RS232通讯接口、充电指示、充电插座及工作开关,下侧从左到右分别为液晶屏、操作键盘。
选择电流互感器其要求如下:
(1)电流互感器的额定电压应与运行电压相同。
(2)根据预计负荷电流,选择电流互感器的变比,一般应在实际还行电流的20%-100%范围内变化。
(3)二次侧双绕组的电流互感器,其准确度高的二次绕组供计量用,另一组则供继电保护用。
(4)根据运行方式、继电保护方式和使用环境、地点等条件,选择相应的电流互感器型号和台数。
(5)应满足动稳定和热稳定的要求。
怎样用交流法检查电流互感器的极性?
交流法(串联法),即电流互感器一次绕组的尾端L2与二次绕组首端Kl连在一起,即串联接线,并且在匝数多的绕组上通以1 -5V的交流电压,用10V以下的小量程电压表或万能表,测量绕组输入的电压和串联后两绕组的电压,当L1和K2之间的电压大于L1和L2之间的电压,说明绕组极性标志正确。
在试验电流互感器极性时,应使施加的电压尽量小,只要电压表能清楚读出数即可。防止电压太高、电流太大,烧坏绕组。对于线绕式电流互感器,测量极性采用这种方法最为方便。对于两绕组匝数相差太大的电流互感器不容易判断清楚极性,一般不采用此方法测量极性。
互感器综合测试仪采用低耗材料和特殊绕法的升压器,微处理器进行数据采集,分析和存储,内置微型打印机可打印测试数据和曲线,测CT变比时,可自动计算出变比值。
一、互感器综合测试仪注意事项
⒈电流互感器二次线圈不应有接地点。
⒉调压器开关及输出开关在断开位置方向可接线和拆线。
⒊试验前本装置应可靠接地。
⒋做完试验后应及时回零,严禁在高电压,大电流下长时间停留。
二、互感器综合测试仪的技术参数:
1、输入电压:交流或380V、自动识别输入电压。
2、工作环境温度:0-40℃。
3、输入电压:输入交流220V时,输出0-500V。
输入交流380V时,输出0-1000V。
电流:大瞬时电流,测变比时为600A。
输入交流220V时,输出0-400A。
输入交流380V时,输出0-600A。
伏安特性测试时为1。
4、数字电压表测量范围:0-999.9V;分辨率:0.1V。
作电流显示时:0-999A;分辨率:0.1mA。
5、数字电流表测量范围:0-999A;分辨率:0.01A。
6、误差:1≤1%,U≤1%。
7、测CT变比时,可自动计算变比值,并打印数据和计算结果。
8、测伏安特性时,存储并打印20组电流电压值和伏安特性曲线。
互感器综合测试仪仅需进行简单的数字设定,设定测试电压、电流装置将自动从零逐步升压。测试全过程自动记录数据,并自动地将伏安特性曲线描绘并显示出来,省去手动调压、人工记录、整理、描曲线等烦琐劳动。操作简单方便,提高工作效率,是一种性价比较高的高科技产品。为了能更好地使用互感器综合测试仪,下面我们来说说互感器综合测试仪的安全使用规程。
互感器综合测试仪在使用过程中应按以下规程进行:
1)必须在互感器综合测试仪各项指标正常的情况下才能使用仪器,如出现异常应立即通知厂家进行维修
2)在特殊地点应用时应遵循相关国家标准的安全技术要求
3)应始终注意高电压,高电流对设备直接造成损坏
4)遵循用户手册进行各项试验
5)禁止打开互感器综合测试仪,如果互感器综合测试仪被打开则对互感器综合测试仪的质保将失效
6)禁止对互感器综合测试仪进行任何修改,扩展和改进
7)请使用互感器综合测试仪的原配附件
8)在试验未完成之前,严禁切断试验连线
9)在非实验室环境使用互感器综合测试仪时,应使用6mm2以上的连接线将互感器综合测试仪可靠接地
10)测试时保证互感器综合测试仪高压测一个端子接大地
11)在使用互感器综合测试仪前请检查互感器综合测试仪是否有明显的外观损坏
12)不要在多雨或十分潮湿的环境下使用互感器综合测试仪
13)确保连接到互感器综合测试仪的所有端子不带有任何电位,所有的电位由互感器综合测试仪输出
14)在进行变比测试时,请确保电压是施加在CT的二次绕组上,否则有可能造成互感器综合测试仪的损坏
