中试控股技术研究院鲁工为您讲解：PT参量测试仪（中试大厂）

ZSPT-2000Y电压互感器二次压降负荷测试仪

参考标准：GB50150-2006

简易读懂：电压互感器二次压降负荷测试仪可以做什么?

电压互感器二次压降负荷测试仪：电能计量综合误差过大是电能计量中普遍存在的一个关键问题。电压互感器二次回路压降引起的计量误差往往是影响电能计量综合误差的最大因素。所谓电压互感器二次压降引起的误差，

就是指电压互感器二次端子和负载端子之间电压的幅值差相对于二次实际电压的百分数，以及两个电压之间的相位差的总称。

中试控股始于1986年 ▪ 30多年专业制造 ▪ 国家电网.南方电网.内蒙电网.入围合格供应商

ZSPT-2000Y电压互感器二次压降负荷测试仪电池维护
仪器采用高性能锂离子充电电池做为内部电源，操作人员不能随意更换其他类型的电池，避免因电平不兼容而造成对仪器的损害。
仪器须及时充电，避免电池深度放电影响电池寿命，
正常使用的情况下尽可能每天充电（长期不用最好在一个月内充一次电），以免影响使用和电池寿命，每次充电时间应在6小时以上，因内部有充电保护功能，可以对仪器连续充电。
每次将电池从仪器中取出后仪器内部的电池保护板自动进入保护状态，重新装入电池后，不能直接工作，需要用充电器给加电使之解除保护状态，才可正常工作。
ZSPT-2000Y电压互感器二次压降负荷测试仪注意事项
1．在测量过程中一定不要接触测试线的金属部分，以避免被电击伤。
2．测量接线一定要严格按说明书操作，否则后果自负。
3．测试之前一定要认真检查接线是否正确。
4．最好使用有地线的电源插座。
5．不能在电压和电流过量限的情况下工作。
6．仪器在室外使用时，尽可能避免或减少阳光对液晶屏直接曝晒。

ZSPT-2000Y电压互感器二次压降负荷测试仪技术指标

1、使用环境
（1）环境温度：-10℃～ 40℃
（2）相对湿度： ≤80%
2、测量精度
本仪器的测量精度为1级。
电压：0.5%
电流：0.5%
比差：Δf =±（2%×f＋2%×δ）±0.01（%）
角差：Δδ=±(2%×δ＋2%×f) ±1（分）
电导：G=± (1%×G＋1%×δ±0.01) mS
电纳：δ=± (1%×δ＋1%×G±0.01)mS
负荷：S=± (1%×S±0.1)VA
电阻：R=± (1%×R+1%×X±0.1)Ω
电抗：X=± (1%×X+1%×R±0.1)Ω
3、充电电源：交流176V~264V，频率45-55Hz
4、仪器的测量范围和分辨率
测试项目范围最小分辨率电压测量范围(V)40～120.0000.001电流测量范围(A)0.005～60.0001比差值(%)-10.000～10.0000.001角差值(ˊ)-600～600.000.01误差值(%)-10.000～10.0000.001修约(%)-10.000～10.0000.0015、绝缘：⑴、电压、电流输入端对机壳的绝缘电阻≥100M?。
⑵、工作电源输入端对外壳之间承受工频2KV（有效值），历时1分钟实验。
6、电池工作时间：充满后工作时间大于6小时。
7、体积：
主机：32cm×24cm×13cm
8、重量：
主机：2.5Kg
ZSPT-2000Y电压互感器二次压降负荷测试仪互感器测试仪使用方法
    伏安特性试验：
    ⒈ 使用者根据被试设备的伏安特性适当选择输入电压，当需要输出500V以上电压时，应输入380V电压。
    ⒉ 将仪器可靠接地。
    ⒊ 检查电流互感器无接地点。
    ⒋ 将开关“16”拨至伏安档。
    ⒌ 仪器输出和电压测量接至电流互感器二次侧。
    ⒍ 检查调压器是否归零，打开“24”开关，按一下复位键，其上方的指示灯亮，此时微处理器处于等待存储状态。
    ⒎ 接通输出开关4，缓慢顺时针转动调压器，需存储时按一下存储键，存储键上方指示灯亮，内部蜂鸣器响。(注：每次测量的全过程不允许回调调压器，调至大电流时的停留时间要尽量短。)
    ⒏ zui多可存储20组电流，电压值。
    ⒐ 存储完毕后调压器调零。
    ⒑ 按一下打印键可将测试数据和伏安特性点阵图打印出来。电压轴分三个量程，量程选择为自动方式，根据采样电压zui大值自动选择某一量程：
            0-199V 每格代表10V
            200V-499V 每格代表25V
            500V-2000V 每格代表50V
            电流轴分两个量程，量程选择为自动方式，根据采样电流zui大值自动选择某一量程。
            0-7A 每格代表 0.25A
            7A-40A 每格代表0.5A
    ⒒ 按一下复位键复位后，可重复测试。
    ⒓ 试验完毕，断开“4”开关和“24”开关，拔出连接线。

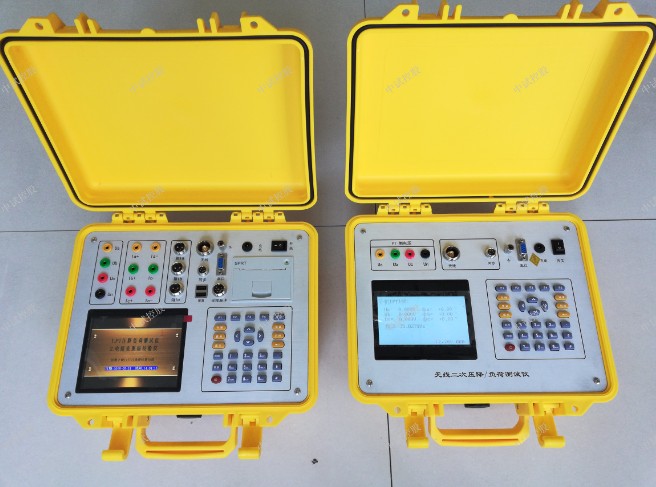

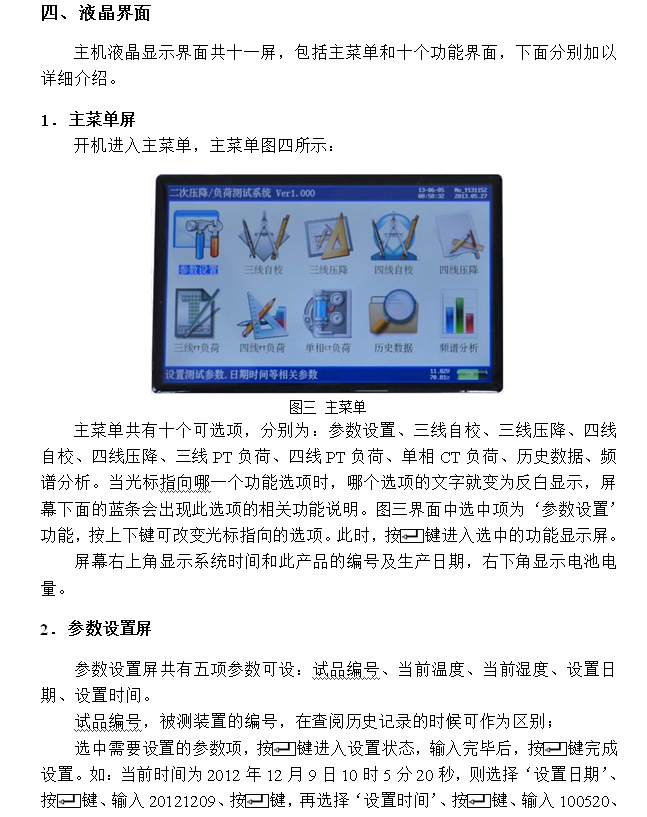

该仪器具有体积小、重量轻、测量准确度高、稳定性好、操作简便易学等优点,接线简单，测试、记录方便，大大提高了工作效率。它以大屏幕真彩色图形式液晶作为显示窗口，图形式菜单操作并配有汉字提示；

集多参量于一屏的显示界面，人机对话界面友好，使用简便、快捷，是各级电力用户的首选产品。

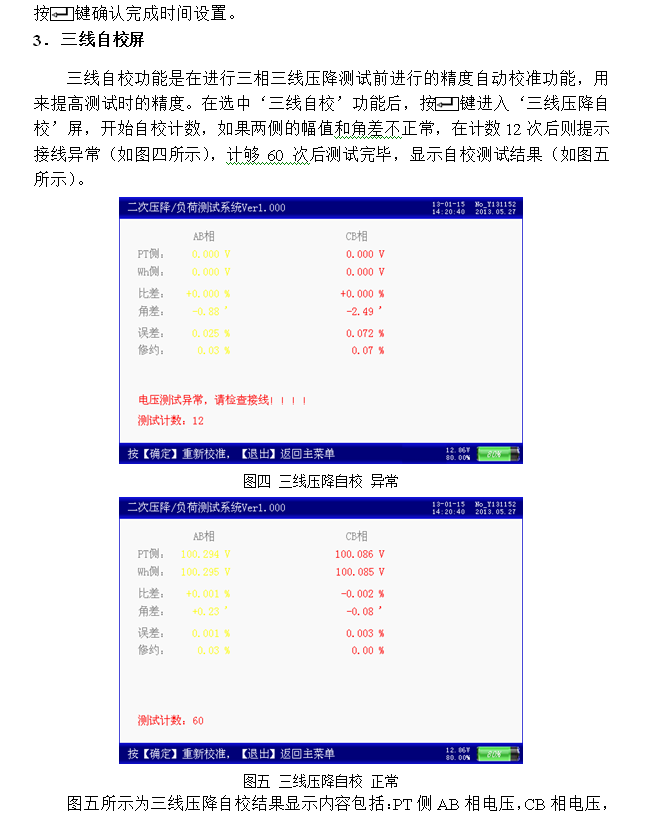

电压互感器二次压降负荷测试仪：特别设计了软件修正功能，不需硬件调整就能实现精度修正，在各级电力试验研究部门均可现场检定。

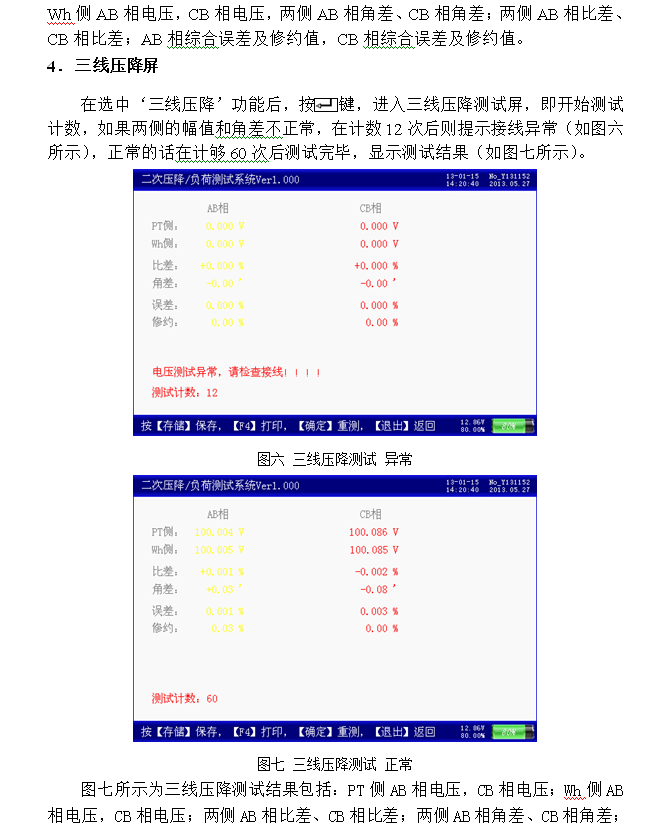

中试控股电压互感器二次压降负荷测试仪自动完成三相三线或三相四线制的电压互感器二次压降及负荷的测量。

中试控股践行“精细制造，深耕技术”产出电压互感器二次压降负荷测试仪优质产品能够在市场中赢得用户信赖,树立中试控股新形象打下了坚实的根底。

1）测试数据异常。

采用专用屏蔽型测试线。

采取清抹、屏蔽等措施，重新测试。

调整测试线与接地部分的距离。

历次试验选用测量电压相同和负载特性相近的兆欧表。

判断是否因湿度造成外绝缘对测量结果影响很大，考虑在湿度相对较小的时段（如午后）进行测量。

tanδ及电容量测试

1）测试数据异常。

采用专用屏蔽型测试线。

采取清抹、屏蔽等措施，重新测试。

如有感应电压，应采取相应的抗干扰措施。

采用不同仪器、方法作对比分析。

引用标准

2.1  Q/CSG 1 0007-2004  《电力设备预防性试验规程》

2.2  GB 4703-1984   《电容式电压互感器》

2.3  GB 311—83《高压输变电设备的绝缘配合  高电压试验技术》3 总则

2.4《火力发电厂技术标准汇编 试验标准》中国电力企业联合会标准化中心

2.5  DL474.1-92《现场绝缘试验实施导则》

3.1  检验前的准备要求

 3.1.1试验人员应熟悉《电力设备预防性试验规程》中220KV电容式电压互感器的试验项目、周期和要求。

 3.1.2试验人员应准备好试验设备、工具，所有设备、工具应经过校验合格，注意使用日期在有效期内。

3.1.3试验人员应经过《安规》考试合格，并保持良好的精神状态。至少有二人参加工作，一人操作测试仪兼记录，一人变更接线兼监护。

3.2  本试验标准的有关编写说明

无

3.3  试验设备及试验接线的基本要求

拆开中间变压器末端接地，将介损测试仪E端同被试设备接地，测试仪L端接到被试设备首端。

将变比测试仪一头接到高压测试端子上，另一头高压测试线夹子分别接在互感器的高压侧端子A、X上，低压测试线一头接到低压测试端子上，另一头低压测试线夹子分别接在互感器的低压侧端子a、x上。

3.4  试验条件和要求

3.4.1电容式电压互感器应停电，用接地线将电荷放尽。

3.4.2应保证试验在晴朗干燥的天气下进行。

3.4.3测试人员不得触试导体，并与带电设备保持足够的安全距离。

3.5  试验过程中应注意的事项

3.5.1测试仪器出现异常应立即停止加压，并将调压器回零，并按复位键使仪器复位。

3.5.2应用抗干扰法进行测试。

4  试验项目

4．1绝缘电阻。

4．2中间变压器介损测试

4．3中间变压器变比。

5 试验要求

5．1绝缘电阻测试。

5.1.1按下电动兆欧表的测试键并保持1分钟，读出1分钟时的指针读数。

5.1.2记录当时的环境温度和湿度。

5．2中间变压器介损测试。

5.2.1打开仪器电源开关，仪器处于工作状态。

5.2.2按下测量键，仪器进入等待测量状态，此时即可测量中间变压器介损数据。

5．3中间变压器变比。

5.3.1打开仪器电源开关，仪器处于工作状态。

5.3.2按下测量键，仪器进入等待测量状态，此时即可测量中间变压器介损数据。

6 附录

二.电压互感器（PT）

   电压互感器：用电磁感应原理，将一次高电压按一定的比例，变成二次低电压，再按比例折算反映一次

电源情况，是电力系统不可缺少的电气设备。实际是降压变压。不论一次电压多高，二次侧一律为100V，它的试验项目和方法类同于变压器，较变压器简单。

   作用：用于测量、计量、继电保护。与电压互感器配套使用100V交流电压表。

   1.电压互感器的交接试验项目

    （1）电压互感器线圈直流电阻测试（2）电压互感器变压比测试（3）电压互感器接线组别试验

    （4）电压互感器线圈绝缘电阻测试（5）电压互感器交流耐压试验         （6）电压互感器励磁特性试验

   2.电压互感器的交接试验内容（1）电压互感器线圈直流电阻测试；

     试验仪器：10A直流电阻测试仪 试验标准：一次绕组直流电阻测量值，与换算到同一温度下的出厂值比较，相差不宜大于10％。二次

绕组直流电阻测量值，与换算到同一温度下的出厂值比较，相差不宜大于15％。

    （2）电压互感器变压比测试 试验仪器：变比自动测试仪试验标准：必须符合设计要求。

（3）电压互感器接线组别及极性试验 试验仪器：变比自动测试仪试验标准：必须与设计要求及铭牌上的标记和外壳上的符号相符。

    （4）电压互感器绕组绝缘电阻测试试验仪器：2500V兆欧表 测量一次绕组对二次绕组及外壳、各二次绕组间及其对外壳的绝缘电阻；测量时非被绕组底座和外壳都应接地。试验标准：绝缘电阻不宜低于1000 MΩ

    （5）电压互感器交流耐压试试验仪器：三倍频感应耐压试验装置

试验时被试绕组的引出线端头均应短接，非被试绕组引出线端头应短 路接地。分级绝缘试验电压：进行倍频感应耐压试验，试验电压为出厂试验值的80%，对于三倍频，试验时间是40秒。③倍频感应耐压试验前后，应各进行一次额定电压时的空载电流及空载损耗测量，两次数据比较不应有明显差别。

     全绝缘试验电压：

        二次绕组试验电压2kV（可用2500V兆欧表1min代替 合格标准：耐压试验期间，不应发生放电和击穿现象。

    （6）电压互感器励磁特性试验 试验仪器：交流耐压操作箱及电压表

     试验标准：对于额定电压测量点（100%）励磁电流不宜大于其出厂试验报告和型试验报告的测量值的30%，同批同型号、同规格电压互感器此点的励磁电流不宜相差30%。

三.电流互感器（CT）

   1.电流互感器交接试验项目（1）电流互感器线圈直流电阻测试（2）电流互感器变比测试（3）电流互感器极性试验

    （4）电流互感器保护线圈伏安特性试验（5）电流互感器线圈绝缘电阻测试（6）电流互感器交流耐压试

   2.电流互感器的交接试验（1）电流互感器线圈直流电阻测试
