ZSJF-9908局部放电综合测试仪


  • 用于电力系统的局放检测,包括高压开关柜、环网柜、电压/电流互感器、变压器(包括干式变压器)、GIS、架空线路、电缆等设备的绝缘状态检测
  • 参考标准:GB/T 7354-2018
    • 配置不同传感器实现几乎所有的高压电气设备的局部放电检测
    • 采用非侵入式检测方式,测试过程中无需停电,无需额外配置高压源,比传统的脉冲式局部放电检测仪使用更加方便
    • 7英寸电容式触摸屏,内同步、外同步,USB 接口、wifi、网口、蓝牙

    • 品牌:中试所 ▪ 中试控股
    • 湖北电力试验技术研究协会会长单位
    • 国网 ▪ 南网 ▪ 内蒙电网 ▪ 中广核 / 首选品牌
  • 欢迎来电咨询 027-83621138  联系我们






  • 产品介绍
  • 应用展示
  • 图文集合
  • 质保方针
  • 资料下载

产品简介


本产品可广泛应用于电力系统的局放检测,包括高压开关柜、环网柜、电压/电流互感器、变压器(包括干式变压器)GIS、架空线路、电缆等设备的绝缘状态检测,通过以下几项指标来衡量电气设备的放电程度:

局部放电强度检测:通过测量 1 个工频周期内的放电信号,根据放电脉冲序列中最大值(dB)来表征局部放电的强度。

局部放电频度检测:通过测量 1 个工频周期内的放电信号,提取放电脉冲并根据放电脉冲数量来表征局部放电的频度。


产品别称

高压开关柜局部放电试验仪、变压器局部放电试验仪、GIS局部放电试验仪、架空线路局部放电试验仪、电缆局部放电试验仪、环网柜局部放电试验仪

产品特征

1、配置不同传感器实现几乎所有的高压电气设备的局部放电检测;
2、提供时域波形、PRPD、PRPS等多种放电图谱,实现不同放电类型的分析;
3、人性化的人机界面方便不同设备的数据管理;
4、内置超声波传感器和暂态地电压(以下简称TEV)传感器,可外接变压器、GIS、架空线路、电缆等专用传感器;
5、采用非侵入式检测方式,测试过程中无需停电,无需额外配置高压源,比传统的脉冲式局部放电检测仪使用更加方便;
6、测试带宽范围为30kHz ~ 2.0GHz,适用各种频段的检测原理。
按照标准
DL/T 500-2009 电压检测仪使用技术条件
GB/T 4208-2008 外壳防护等级的分类(IP代码)
GB/T 2423.1-2001 电工电子产品基本环境试验规程 试验 A:低温试验方法
GB/T 2423.2-2001 电工电子产品基本环境试验规程 试验 B:高温试验方法
GB/T 2423.4-1993 电工电子产品基本环境试验规程 试验:交变湿热试验方法
GB/T 2423.5-1995 电工电子产品环境试验 第2部分:试验方法 试验和导则:冲击试验方法
GB/T 2423.10-1995 电工电子产品环境试验 第2部分:试验方法 试验和导则:振动(正弦)试验方法
GB/T 17626.2-2006 电磁兼容性 试验和测量技术 静电放电抗扰度性试验(IEC 61000-4-2:1995)
GB/T 17626.5-2008 电磁兼容性 试验和测量技术 浪涌(冲击)抗扰度试验(IEC 61000-4-5:1995)
GB/T 17626.3-2006 电磁兼容性 试验和测量技术 射频电磁场辐射抗扰度试验(IEC 61000-4-3:1995)
GB/T 17626.4-2008 电磁兼容性 试验和测量技术 快速瞬变电脉冲群抗扰度试验(IEC 61000-4-4: 1995)
GB/T 17626.7-1998  电磁兼容 试验和测量技术供电系统及所连设备谐波、谐间波的测量和测量仪器导则
GB/T 19862-2005 工业自动化仪表绝缘电阻、绝缘强度技术要求和试验方法

ZSJF-9908多功能局部放电测试仪

作用:对高压电气设备的局部放电缺陷进行检测及定位,应用于电力系统的局部放电检测,电缆、变压器(包括干式变压器)GIS、架空线路、高压开关柜、环网柜、电压/电流互感器、电缆终端、电缆分支箱、绝缘子等绝缘状态检测。

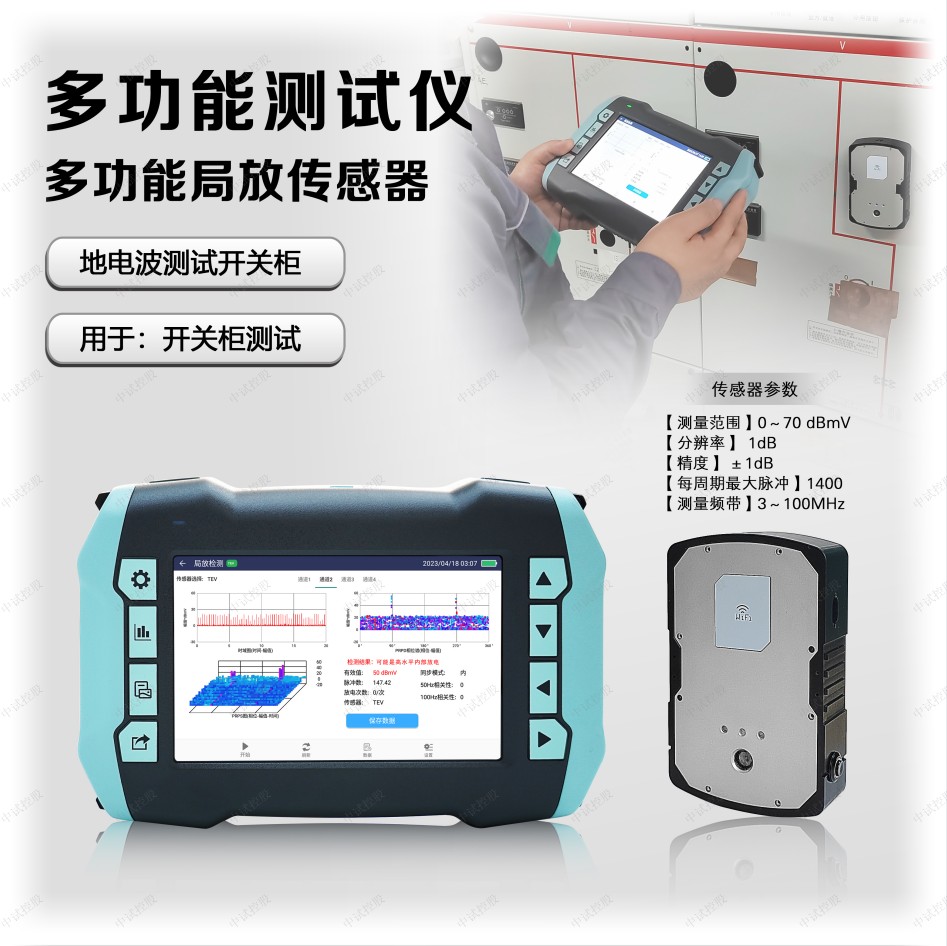

TEV地电波测量

AE接触式超声波测量

测量范围

0-70 dBmV

测量范围

-6dBμV 68dBμV

分辨率

1dB

分辨率

1dB

精度

±1dB

精度

±1dB

每周期最大脉冲

1400

频率范围

20~200 kHz

测量频带

3~100MHz

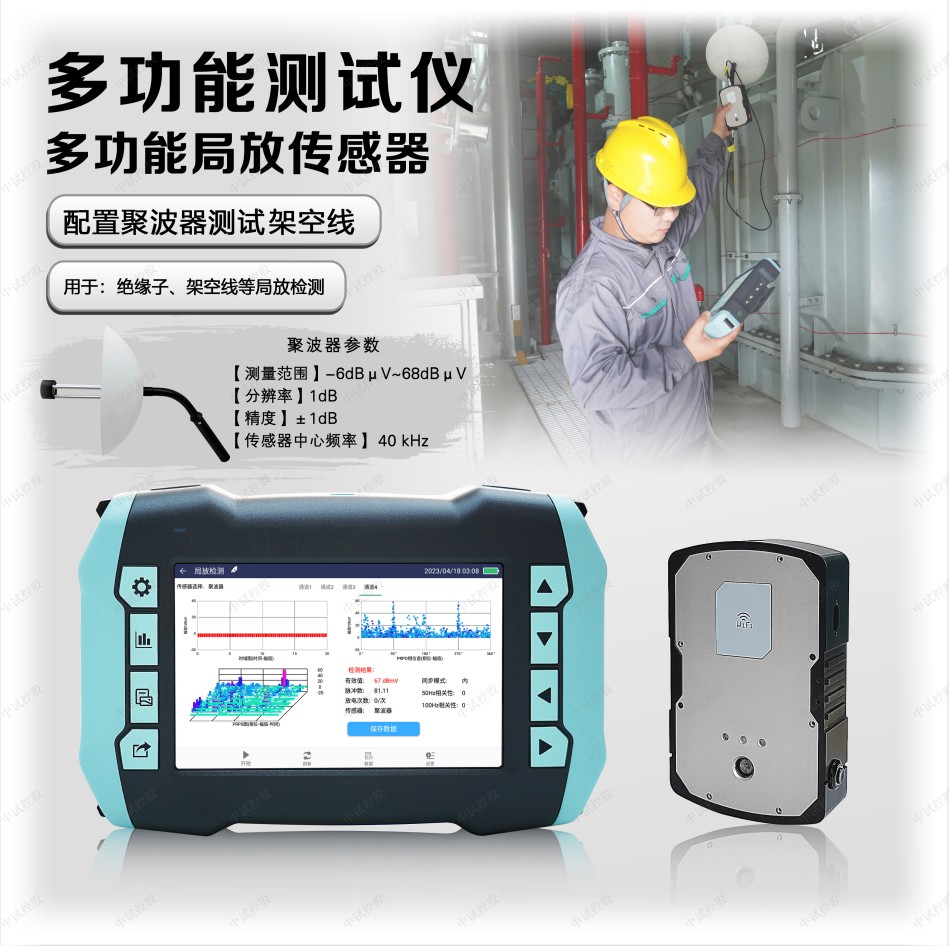

AA非接触式超声波测量

UHF特高频测量

测量范围

-6dBμV~68dBμV

检测频段

300-2000MHz

分辨率

1dB

测量范围

0-60 dBmV

精度

±1dB

传感器中心频率

40 kHz

HFCT高频互感器测量

传感器传输阻抗

9.9mV/mA

检测频率

330MHz

灵敏度

50pC

硬件

外壳

ABS

主机尺寸

248*165*55(**,mm)

显示

7英寸电容式触摸屏,分辨率1280*800

采样精度

12bit

同步方式

内同步、外同步

连接器

USB 接口(兼充电器输入)外部传感器输入接口

SD

标配 16G ~ 64G

内置电池

3.7V/5000mAh 锂电池

工作时间

 6 小时

充电器

100240VAC,50/60Hz

使用温度

-35 ~ 50

湿度

30-60% 相对湿度

重量

1.3kg

附件

序号

名称

数量单位

备 注

1

多功能测试仪

1

标配

2

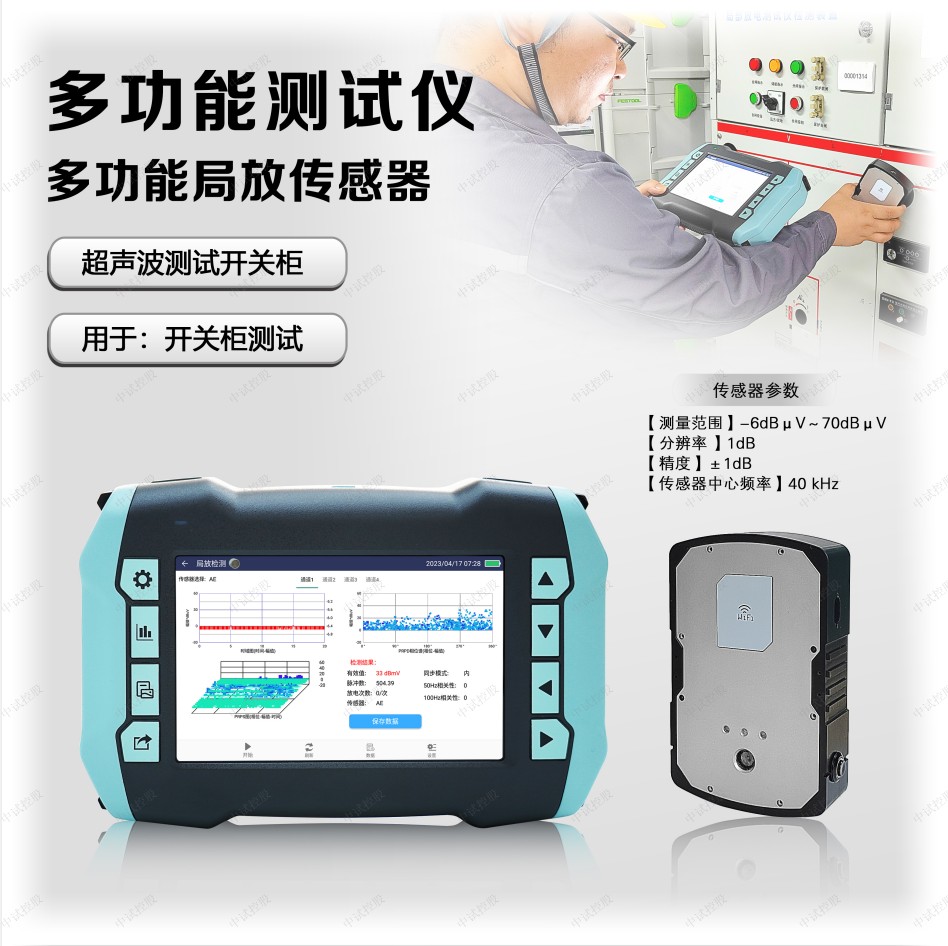

多功能局放1号传感器

1

适用于开关柜的超声波与地电波检测

3

多功能局放2号传感器

1

连接配合接触式超声波、高频互感器和特高频等传感器的测试

4

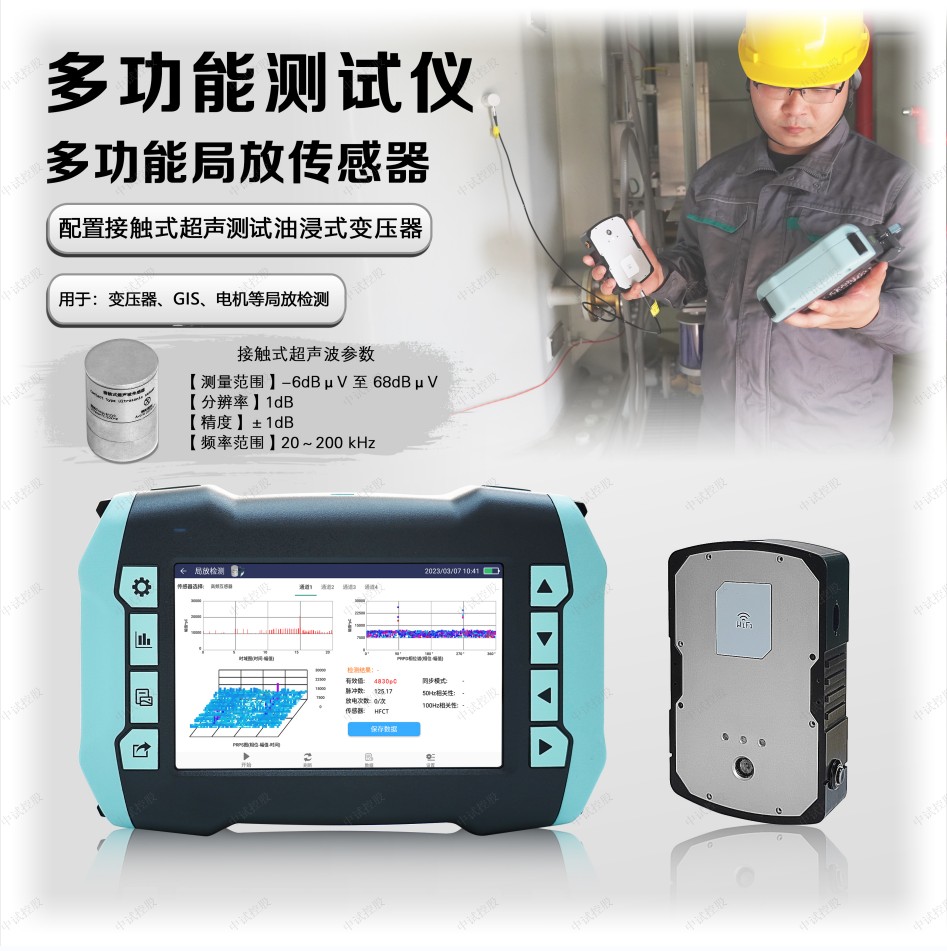

接触式超声波传感器

1

用于变压器、GIS、电机等局放检测

5

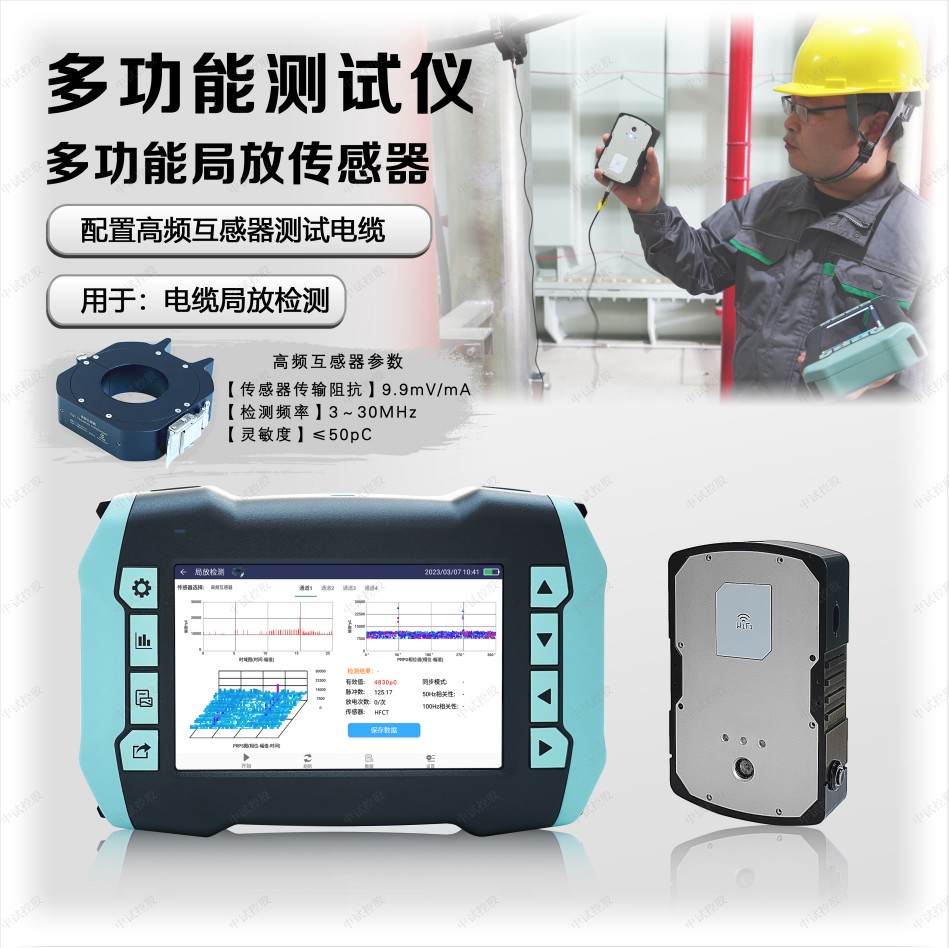

高频互感器

1

用于电缆局放检测

6

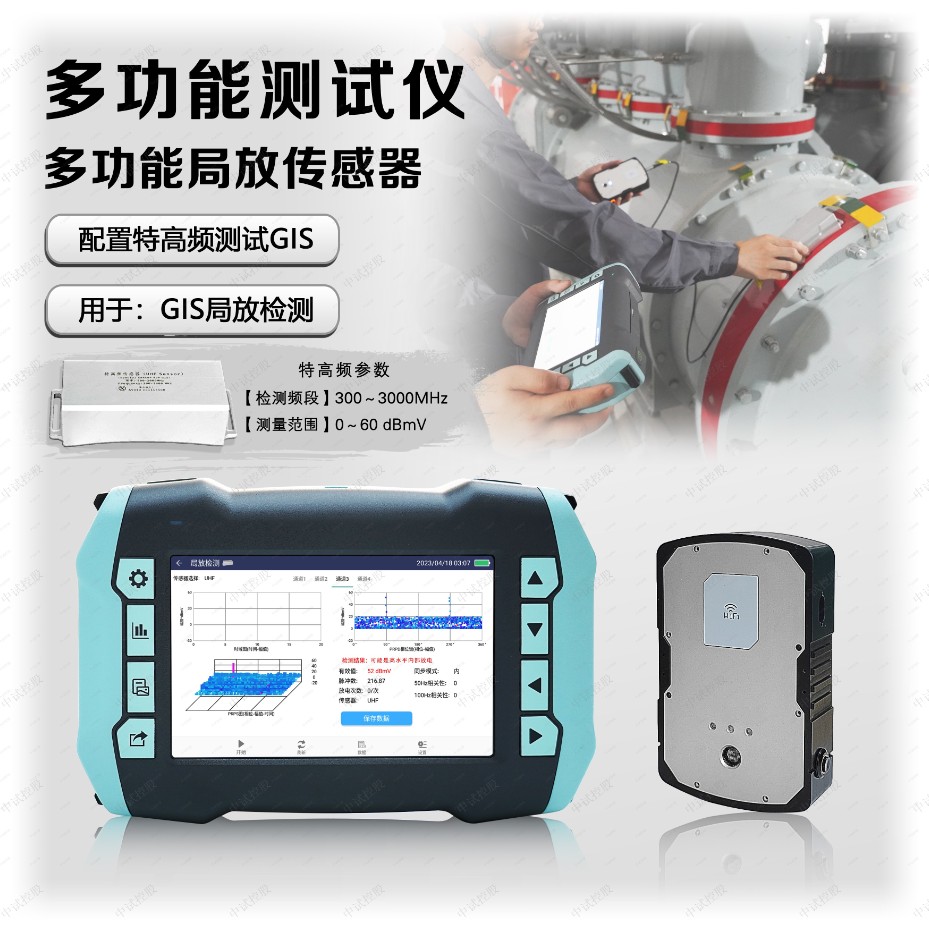

特高频传感器

1

用于测试GIS

7

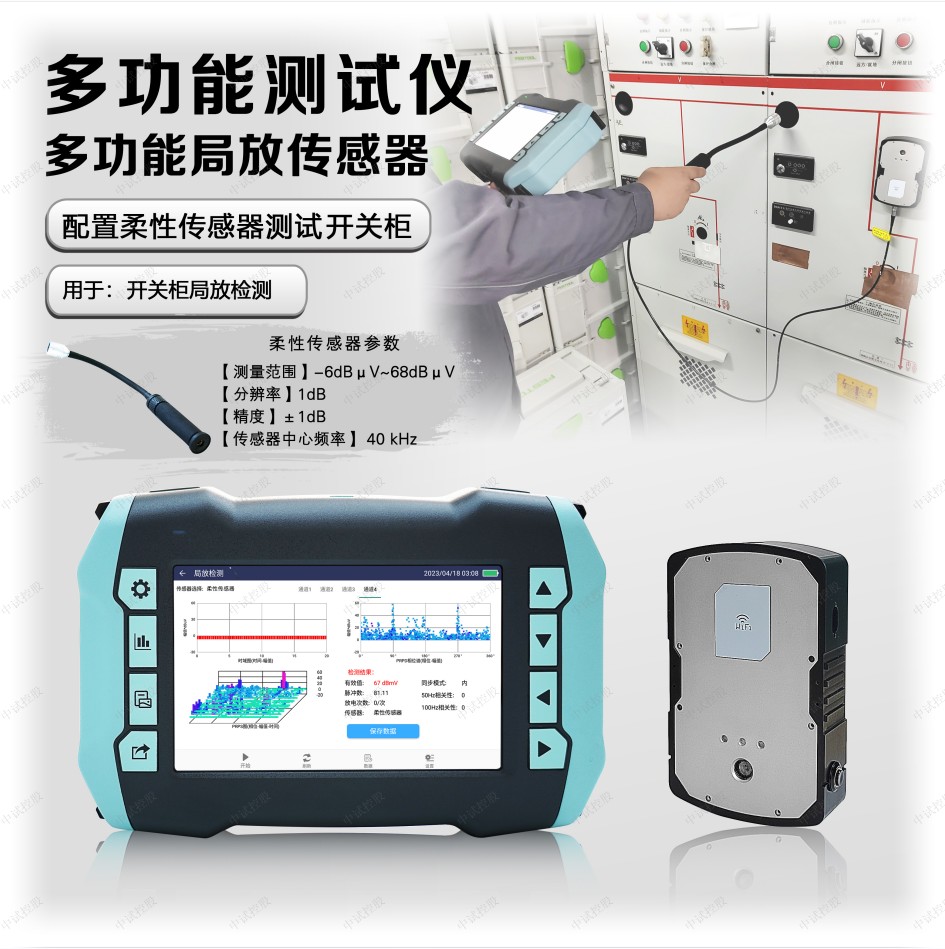

柔性传感器

1

用于测试开关柜

8

U

1

9

充电器

1

10

USB线

1

11

说明书

1

12

出厂报告

1

13

合格证

1






































































































     合作:国网武汉高所 • 湖北计量院 • 国网电网研究院 • 广东计量院 • 江苏计量院 • 河北计量院 • 云南计量院 • 四川计量院 • 天津电科院 • 南网院 • 武汉计量 • 北京电科院 • 中国中车









     合作:国网武汉高所 • 湖北计量院 • 国网电网研究院 • 广东计量院 • 江苏计量院 • 河北计量院 • 云南计量院 • 四川计量院 • 天津电科院 • 南网院 • 武汉计量 • 北京电科院 • 中国中车

服务理念

湖北中试高测电气控股有限公司始终坚持"精心打造精品、优质回报客户"的宗旨,并严格执行《售后服务承诺书》,我们深信优质、系统、全面、快捷的服务是事业发展的基础。建立完善的销售服务机制,将销售服务工作纳入企业管理范畴,坚持常抓不懈;

主动服务

公司作为领先高新技术企业是电力检测仪器和高压试验设备的研制厂商,是电力、水利、石油、铁路、矿山等相关领域试验解决方案产品的供应商。用心去感知,帮助客户降低成本、提高效率。满足客户的服务期望,不断引导、开发和创造客户消费需求;

差异化服务

公司细分供电系统、发电系统、用电单位和科研院所等,精心设计针对性营销服务方案,打造具有竞争力的客户和业务品牌。秉承"服务为本、诚信经营"的方针,完善服务系统,加强售前、售中、售后服务,对不同地域客户在诸多现场使用产品出现的各种问题及时帮助解决,使用户感到极大方便;

高效服务

高效的服务为公司迎来效益,同时我们以服务促发展,以客户为中心的服务体系,建立健全营销渠道,优化服务流程,改善支撑手段,赢得了广大客户的信任,产品和服务赢得至高市场荣誉;

优质服务

公司推崇5S服务理念,引领服务先进理念,以亲和、细致的服务感动客户,尊重客户,理解客户,持续提供超越客户期望的产品与服务,竭尽所能诚信天下,做客户们永远的伙伴。


服务流程

我们严格执行《售后服务承诺书》,我们深信优质、系统、全面、快捷的服务是事业发展的基础。经过多年的不断探索和进取,我们形成了"以客户为核心、以质量为企业的第一生命"的服务理念。并以严格的管理、先进的技术创建国内一流的服务企业为目标,制定了规范管理制度,严格过程控制,保证产品质量,达到顾客满意的质量方针,坚持"用户第一"的原则,构建良好的销售服务体系,为客户提供优质的售前、售中及售后服务

1. 尊敬的的用户,不论您有何种需求:只要您拨打湖北中试高测电气控股有限公司统一服务热线 027-83982728 剩下的事有我们来做;

2. 我们的服务专员将会给您提供专业的产品咨询和技术解答;

3. 了解您的诉求,建立产品服务记录,并与您协商确定售后服务方式;

4. 如有需要,我们会第一时间安排专业的技术工程师按与您约定的时间准时到达试验现场;

5. 工程师将向您详细地讲解产品的工作原理和实验操作步骤;

6. 工程师将现场指导您完成整个试验过程,并对您提出的技术问题给予专业的解答;

7. 工程师还会为您购买的武汉中试产品进行全面检测,如有故障,将一并解决;

8. 服务完成后请您对我们的服务提出宝贵的意见或建议,服务信息将同步到售后服务中心;

9. 售后服务中心将积极跟进服务进度,并定期跟踪回访。



售后服务承诺书

一、售前服务承诺

1. 提供专业咨询。在2小时之内答复您提出的专业技术问题;

2. 提供详细资料。在4小时之内将您所需要的技术资料邮出,并争取您能在两日内收到;

3. 提供合理报价。在2小时之内为您提供合理报价;

4. 提供考察接待。随时接待您的考察,并尽力为您的考察工作提供各种便利条件。

二、售中服务承诺

1. 采用全国统一的《工业品买卖合同》与您签订合同和技术协议;

2. 自觉遵守合同法的规定,确保合同及技术协议顺利履行;

3. 竭力按时按量为您提供优质产品,并采用最优运输方式,确保您收到货物完好无缺;

4. 积极与使用人员沟通,尊重用户安排,为用户提供周到的技术支持;

5. 按合同的规定为您提供送检、安装、调试及培训等服务;

6. 无论合同大小,所有客户在价格及服务方面都是公平的。

三、售后限时服务承诺

1. 我们将按照客户的要求提供相关的技术培训和技术资料;

2. 产品有质量问题,三年免费保修,终生维护,有合同约定的按合同约定;

3. 我们保证在15分钟内进行电话指导,由您自行排除设备的简单故障;

4. 对于10公斤以下的仪器,在两日内排除故障或提供新的设备供您暂时使用,直到损坏设备修好为止;

5. 对于10公斤以上的仪器,在三日内排除故障或提供新的设备供您暂时使用,直到损坏设备修好为止;

6. 我们对所销售的设备3年免费维护,终生维修,长期提供备品备件,软件免费升级,有合同约定的除外。


服务相关说明

1. 我公司愿为用户提供各种技术咨询,当好参谋,并提供有关技术资料,如产品样本、图片、产品说明书;

2. 对于用户来电、来函及来人询价访问,我公司将热情接待,及时给予答复;

3. 我公司配有送货专车,对于客户确定合作之后,我们会选择合理的物流送货方式将产品安全送达规定地点;

4. 产品在运送过程中,如果由于运输原因,致使产品损坏,我公司将与用户协商解决办法,直到达到用户满意为止;

5. 产品在货物送达时,经验货如果发现有漏货、错货或短货等数量上问题,在接到通知后,将立即派人到现场进行服务和处理;

6. 在用户使用过程中,如果发现由于我公司方面的责任引起的产品质量问题,我公司在接到通知后,保证在1小时内作出答复;对需要派工程师处理的,保证立即指派技术人员到达现场排除问题,不需要到现场服务的,一定当好参谋,为用户提供最佳处理方案;

7、我公司派人到用户现场服务的,应与用户电话商定到达日期,假如由于某种客观原因,不能如期到达,必须事前通知用户,并说明原因或采取相应措施,保证用户不受损失或把损失降到最低程度。


     合作:国网武汉高所 • 湖北计量院 • 国网电网研究院 • 广东计量院 • 江苏计量院 • 河北计量院 • 云南计量院 • 四川计量院 • 天津电科院 • 南网院 • 武汉计量 • 北京电科院 • 中国中车
文件名 更新时间 点击下载
ZSJF-9908局部放电综合测试仪说明书 2023年11月18日 点击下载
ZSJF-9908局部放电综合测试仪PDF说明书 2023年11月18日 点击下载
