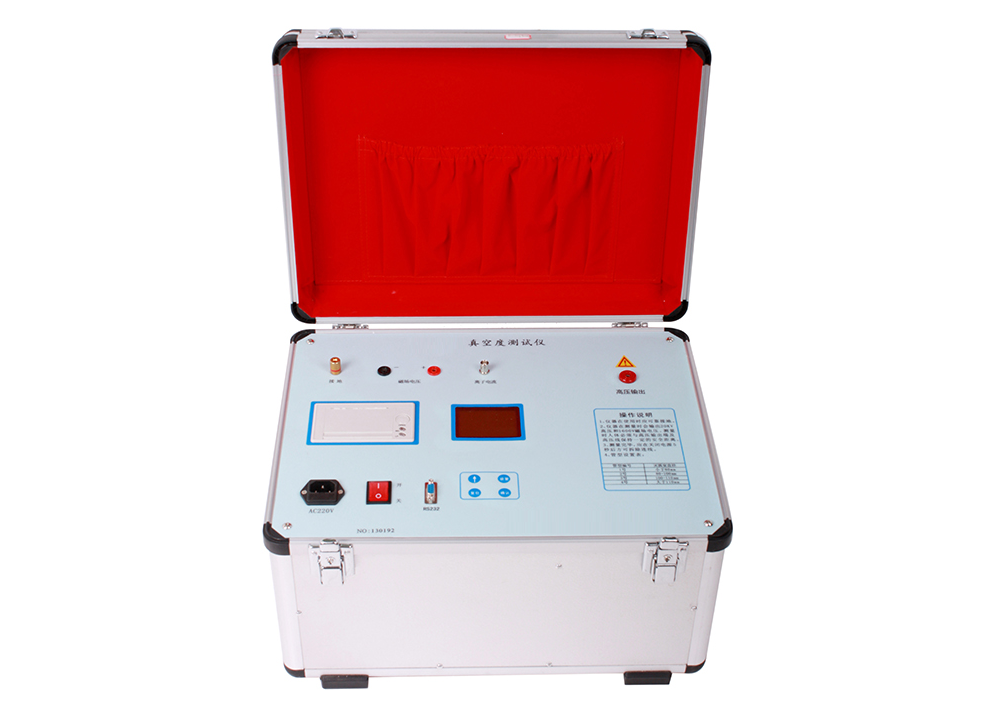

ZSZK-5000 真空开关真空度测试仪

定量测量、适用于真空开关真空度的测量、真空开关预防检测专用仪器
参考标准：DL/T 846.9-2004
- 测量范围： 10-5～10-1Pa
- 不需拆卸真空开关即可测量
- RS232通讯接口、实现真空度-离子电流曲线下载

- 品牌：中试所 ▪ 中试控股
- 湖北电力试验技术研究协会会长单位
- 国网 ▪ 南网 ▪ 内蒙电网 ▪ 中广核 / 首选品牌
欢迎来电咨询　027-83621138　　联系我们

产品介绍
应用展示
图文集合
质保方针
资料下载
行业配套

产品简介

随着中压开关无油化浪潮的兴起，真空开关以其独特的优点得到了广泛的推广和应用。这些年来，由于生产工艺和现场使用环境方面的原因，有些真空开关在运行过程中其真空灭弧室会有不同程度的泄漏，有的在正常寿命范围内就可能泄漏到无法正常开断的地步。在这种情况下进行开断就会出现不能正常开断的现象而造成严重的后果。国内真空开关事故大多是由此原因引起。所以加强定期或不定期检测真空开关真空度成了十分重要的环节。

传统的检测方法是“耐压法”，即真空开关处于开断状态下，在动静触头之间施加一定的电压，检测其泄漏电流的大小，由此推断真空管的好坏。这种方法的优点是：操作简单；缺点是：只能定性地检测真空管的好坏；而且真空度在10-4～10-1Pa之间无法准确分辨，所以无法判断泄漏的发展趋势（即同一个真空开关和上次相比有多大程度的泄漏）。

华中科技大学从九十年代初开始研究真空开关灭弧室真空度现场的定量检测，经过近十年的努力，于一九九九年获得专利，并实现了现场不拆卸定量测量。有了定量测量的手段，不仅可以测量真空开关真空度是否在正常范围内，同时更重要的是，对某些泄漏速度较快的真空开关，通过历年测量结果相比较，可以大致推断它的寿命，真正起到预防意外事故发生的目的。

产品别称

真空开关真空度测试仪、高压开关真空度测量仪、开关真空度测试仪、高压真空度测量仪、真空开关测试仪、开关真空度仪、真空开关真空度试验仪

产品特征

1、可定量测量各种型号真空开关灭弧室内的真空度；
2、现场测量时不需拆卸真空开关；
3、测试结果准确可靠，该设备采用高速热敏打印机，打印更加快捷；
4、160×128大屏液晶汉字显示，显示的内容更加丰富、使操作更加简单方便，测试结果直接与标准值进行比较来判断是否合格，；
5、可保存、打印、查看测试的历史试验数据；
6、仪器带有RS232通讯接口，可以连接计算机,实现通过计算机对仪器控制与操作等多种功能；
7、仪器重量轻，携带方便；

参数

1、电    源： AC220V+15%，50Hz；
2、测量范围： 10^-5～10^-1Pa；；
3、电场电压∶ 20KV；
4、磁场电压∶ 1600V；
5、仪器精度：10-5～10-4Pa   20%～25%;
    10-4～10-3Pa   15%～20%;
      10-3～10-2Pa   10%～15%;
      10-2～10-1Pa   5%～10%;
6、使用环境： -10℃～40℃；
7、外行尺寸： 460mm×335mm×330mm；
8、主机重量： 12kg。

测试原理

本仪器采用磁控放电法进行测量。将真空开关灭弧室的两触头拉开一定的距离，施加电场脉冲高压，将灭弧室置于螺线管圈内或将新型电磁线圈置于灭弧室外侧，向线圈通以大电流，从而在灭弧室内产生与高压同步的脉冲磁场。这样，在脉冲强磁场和强电场的作用下，灭弧室中的带电离子作螺旋运动，并与残余气体分子发生碰撞电离，所产生的离子电流与残余气体密度即真空度近似成比例关系。对于不同的真空管型号（管型），由于其结构不同，在同等触头开距、同等真空度、同等电场与磁场的条件下，离子电流的大小也不相同。通过实验可以标定出各种管型的真空度与离子电流间的对应关系曲线。当测知离子电流后，就可以通过查询该管型的离子电流一真空度曲线获得该管型的真空度。

在常规磁控放电测试灭弧室的真空度时，为了提高其测试灵敏度，需从断路器上卸下灭弧室，并置于螺线管线管内。这样一来，灭弧室在重新装回断路器时需要调整机械参数，工作量很大并需专业人员。而使用新型磁控线圈可以从侧面包围灭弧室，这样就不必拆卸灭弧室。而采用单片微机进行同步控制与数据采集处理，提高了灭弧室真空度的现场测试灵敏度。

附件清单

序号	名称	数量	单位
1	主机	1	台
2	附件箱	1	个
3	测试线	4	根
4	电源线	1	根
5	磁控线圈	1	个
6	说明书	1	本
7	出厂报告	1	份
8	合格证	1	张
