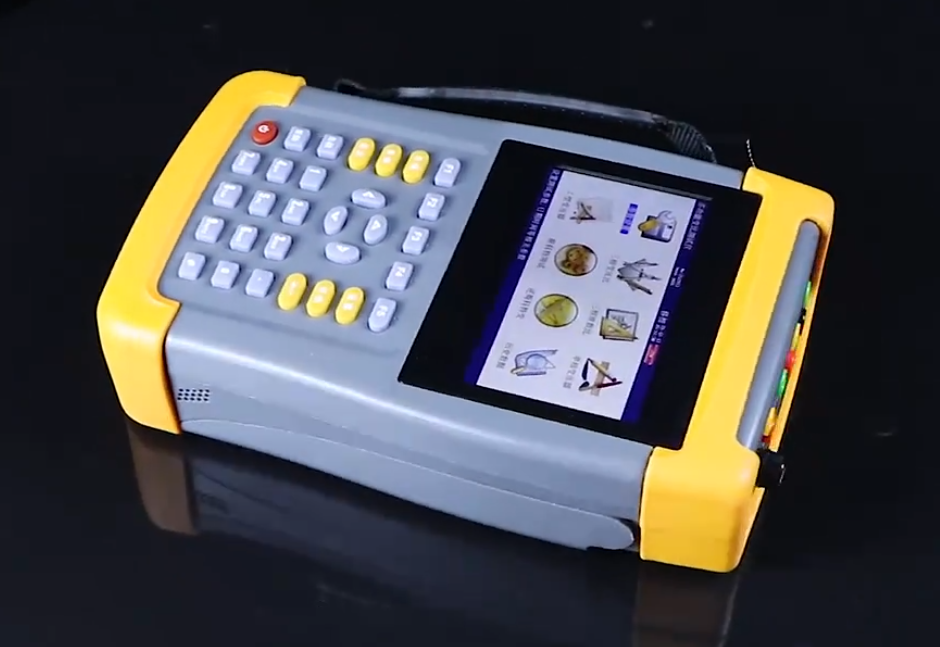

ZSBC-9400 手持式变压器变比测试仪
- 测量大中小型变压器高低压绕组的匝数比，单相或三相自动测试
- 参考标准：DL/T 963-2005
- 充满电可测1000台 · 盲测 · 相角 · 六角图显示 · 一次分接测试等
- 一次完成测量AB、BC、CA三相的变比值、误差、分接位置、分接值等参数
- 精度：0.1%（0.8－10000）
- 品牌：中试所 ▪ 中试控股
- 湖北电力试验技术研究协会会长单位
- 国网 ▪ 南网 ▪ 内蒙电网 ▪ 中广核 / 首选品牌
- 欢迎来电咨询 027-83621138 联系我们
- 产品介绍
- 应用展示
- 图文集合
- 质保方针
- 资料下载
- 行业配套
产品简介
1·根据IEC及国家有关标准规定，在电力变压器生产 、用户交接和检修试验过程中，变压器变比试验是必做的项目。这样可有效监督变压器产品出厂及使用过程中的质量，防止变压器匝间短路，开路，连接错误，调压开关内部故障或接触故障。
2·我公司自主开发、研制生产的多功能手持式全自动变比测试仪除具有完全根据用户的现场使用要求，操作简便，功能完备，数据稳定可靠的特点外还是国内到目前为止第一款可以进行盲测（不知道被测变压器的任何铭牌参数的情况下准确测量变比值和组号，同时能准确测量相角）的手持式变比测试仪；
3·能适应各种大中小型变压器变比测试的需要（包括Z型变、整流变、电炉变、非整点的移相变、牵引变、斯科特及逆斯科特变压器），是到目前为止国内变比测试中技术先进，测试项目完善，测量参数全面的变比测试仪。

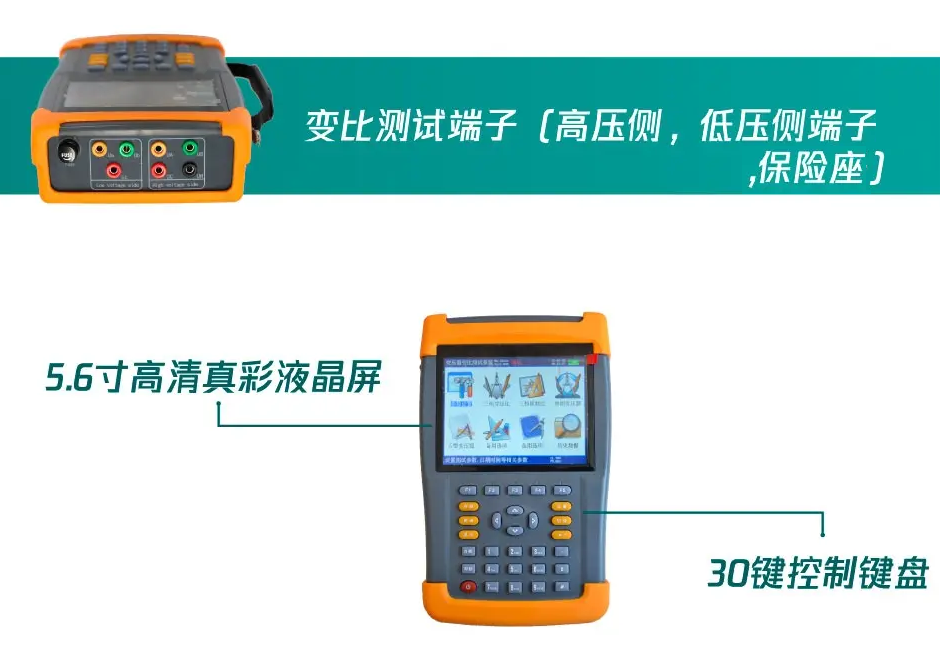

4·ZSBC-9400 手持式变压器变比测试仪采用大屏幕真彩色液晶做为显示器，全中文图形化操作界面并配有汉字提示信息、多参量显示的液晶显示界面，人机对话界面友好，向量图显示及接线判断为检查电路的正确性提供了可靠的依据。
5·全触摸式导电硅胶键盘操作方式，操作手感好，简便易学。仪器内置大容量掉电不丢失数据存储器，可将现场校验数据保存下来，多可扩展存储1000组现场校验结果，可提供后台微机管理软件，通过U盘将结果转存至计算机，生产报表、实现微机化管理。
6·仪器采用本公司独立设计开模制造的工程塑料外壳，仪表外形美观、实用，现场测试操作方便。
产品别称
手持式变压器变比测试仪、手持式变压器变比全自动测试仪、手持变压器变比测试仪、手持式变比测试仪、手持式变比仪、手持变比仪
产品特征
1、真正三相测试：单相电源输入，内部数字合成三相标准正弦波信号源，通过高保真功率放大器，产生三相测试电源（失真度小于0.1%、对称度优于0.05%）输出，测试结果具有更好的等效性，不会出现组别误判等现象。
2、功能强大：既可进行单相测量，又可实现三相绕组的自动测试，单相、三相均可测量极性，一次完成测量AB、BC、CA三相的变比值、误差、分接位置、分接值等参数，可自动识别组号（0-11等同于1-12）。
3、六角图显示功能：测试结果以数字和六角矢量图显示，直观的看出变压器连接组别情况。
4、盲测功能：无需选择接线方式，无需选择接线组别，测量Y/△、△/Y变压器无需外部短接，可根据选择的测试内容自动切换接线方式。完全可以对没有铭牌的变压器进行变比和组号的测量。
5、分接测试：能快速测量在各分接开关位置的变比及变比误差，额定变比只需输入一次，不必反复输入就能计算出各分接位置的变比误差。
6、同时具有匝数比测量和运行电压变比测量两种功能，运行变比能更真实的反映变压器在实际运行的情况下，电压变比的实际数值。
7、抗振性好：进口接插件的使用增强了抗振性能。
8、采用5寸高清真彩液晶屏，显示数据效果和矢量图效果直观细腻。
9、本仪器所用的测试源是数字合成的标准正弦数字源，失真度小于0.1%，不受工作电源质量的影响。
10、携带方便：体积小，重量轻。
11、内部配备高容量锂离子充电电池，现场无需任何电源即可完成测试工作，一次充满可以连续进行500次以上的测量。
参数
1
变比测量范围
0.8~10000
2
测量速度快
10秒内完成三相测试
3
高压侧电压的测量精度
0.05%
4
低压侧电压的测量精度
0.1%
5
变比分辨率
0.0001
6
变比测量精度
0.1%
7
工作电源
DC12.6V
8
外形尺寸
258×158×58
9
重量
1.8Kg
|
附件 |
||
|
1 |
主机 |
1台 |
|
2 |
测试钳（高压侧黄绿红黑） |
1套 |
|
3 |
测试钳（低压侧黄绿红） |
1套 |
|
4 |
充电器 |
1个 |
|
5 |
8字电源线 |
1根 |
|
6 |
保险管（1A) |
3支 |
|
7 |
包装箱 |
1个 |
|
8 |
说明书 |
1本 |
|
7 |
出厂报告 |
1份 |
|
8 |
合格证 |
1张 |
试验目的和意义
为了检查变压器变比与铭牌值是否相符，分接开关指示位置是否正确，以及三相变压器变比的不平衡度，需要进行变压器变比的测试，如果两台变压器要并列运行，不仅要变比相同，还要保证连接组别相同。
变压器变比组别含义
变压器变比：变压器应用时，需要知道变压器的变比和额定电压，这样才能实际用于你所需要的电路回路中。比如：一台一次额定电压10千伏的变压器，变比k＝25，二次输出电压就是400伏，能够用于一般民用和工业系统；如果额定电压同样为10千伏，变比k＝3.33，二次输出电压为3000伏，一般用于大型水泵（额定电压为300伏）的电源。
变压器组别：三相变压器的绕组连接方式，不同的连接方式适用与不同的系统需要和保护配置；不同的连接组别的三相变压器，是不能并列运行的，如果不同组别的变压器并列运行就会在两台变压器之间产生环流烧损变压器。
变压器变比计算
变比包括变压器变比、电压互感器变比和电流互感器变比，是变压器或电压互感器一次绕组与二次绕组之间的电压比或电流互感器一次绕组与二次绕组之间的电流比。
变压器原绕组和变压器副绕组中的感应电势，与绕组的匝数成正比。
原绕组输入电压与副绕组输出电压之比，等于它们的匝数比，比值K称为变比系数。
例：变压器的变比110kV／11kV=10
