ZSDET-2300 接地电阻.土壤电阻率测试仪
- 用于电力、电信、气象、建筑、防雷及工业设备等接地电阻、接地电压测量
- 参考标准：DL/T 845.2-2004，GB/T 17949.1-2000
- 二线法、三线法测量、四线法
- 接地电阻、回路电阻、导通电阻 等电位连接电阻、土壤电阻率、接地电压、交流电压测试
- 量程：0.000Ω～30000Ω，土壤电阻率(ρ)：0.00Ωm～9000kΩm，接地电压：AC 0.0～100.0V
- 品牌：中试所 ▪ 中试控股
- 湖北电力试验技术研究协会会长单位
- 国网 ▪ 南网 ▪ 内蒙电网 ▪ 中广核 / 首选品牌
- 欢迎来电咨询 027-83621138 联系我们
- 产品介绍
- 应用展示
- 图文集合
- 质保方针
- 资料下载
产品简介
二、三、四线法测试接地电阻、回路电阻、导通电阻 等电位连接电阻、土壤电阻率、接地电压、交流电压测试 按气象防雷接地电阻测试新标准设计； 接地电阻测试电流达20mA； 专用工具箱设计，经久耐用； FFT技术、AFC技术，抗干扰能力强； 量 程：0.000Ω～30000Ω； 分辨率：0.001Ω； 测试线长：20m/10m/1.6m； 测试频率：128Hz/111Hz/105Hz/94Hz。
ZSDET-2300接地电阻.土壤电阻率测试仪是结合新的防雷接地电阻检测标准，专为现场测量接地电阻、土壤电阻率、接地电压、交流电压而精心设计制造的，测试电流达20mA，采用数字及微处理技术，精密4线法、3线法和简易2线法测量接地电阻，导入FFT(快速傅立叶变换)技术、AFC(自动频率控制)技术，自动识别干扰并选择测量频率，使干扰的影响小，提供更加准确的接地电阻值。具有独特的抗干扰能力和环境适应能力，重复测试一致性好，确保长年测量的高精度、高稳定性和高可靠性。其广泛应用于电力、电信、气象、油田、建筑、防雷及工业电气设备等的接地电阻、土壤电阻率、接地电压、交流电压测量。
产品别称
接地电阻·土壤电阻率测试仪、精密接地电阻测试仪、四线接地电阻测试仪、二三四线接地电阻测试仪、土壤电阻率测试仪、接地电阻测试仪
产品特征

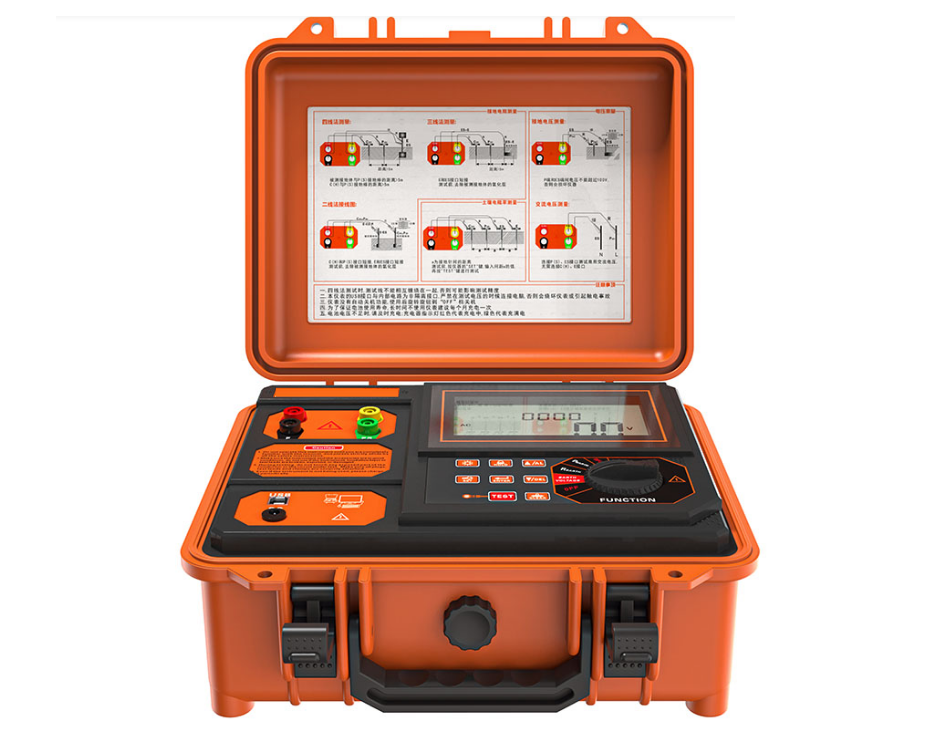

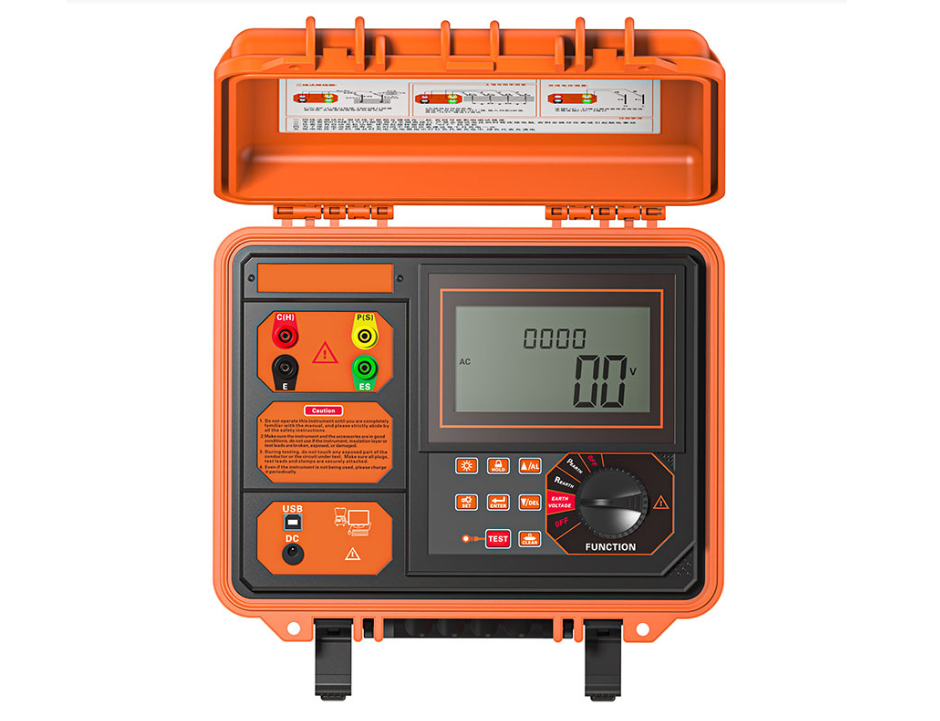

ZSDET-2300接地电阻.土壤电阻率测试仪又名精密接地电阻测试仪、四线接地电阻测试仪、二三四线接地电阻测试仪、土壤电阻率测试仪，由主机、数据软件、测试线、辅助接地棒、通讯线等组成。主机专用工具箱式设计，用聚丙烯塑胶作为原料，添加新型复合填充料一次注塑成形，密度小、强度、刚度、硬度、耐磨性、耐热性、绝缘性能更显优越，其箱体能承受约200kg的压力，确保各种环境测试的高精度、高稳定性和高可靠性。主机超大LCD显示，具有背光，棒图指示，一目了然。同时能存储300组数据，通过数据软件可以实现历史数据读取、查阅、保存、报表、打印等功能。
ZSDET-2300接地电阻.土壤电阻率测试仪参数
功 能
接地电阻、土壤电阻率测试；接地电压、交流电压测试
电 源
11.1V 2600mAH可充锂电池
背 光
可控白屏背光，适合昏暗场所使用
测量方式

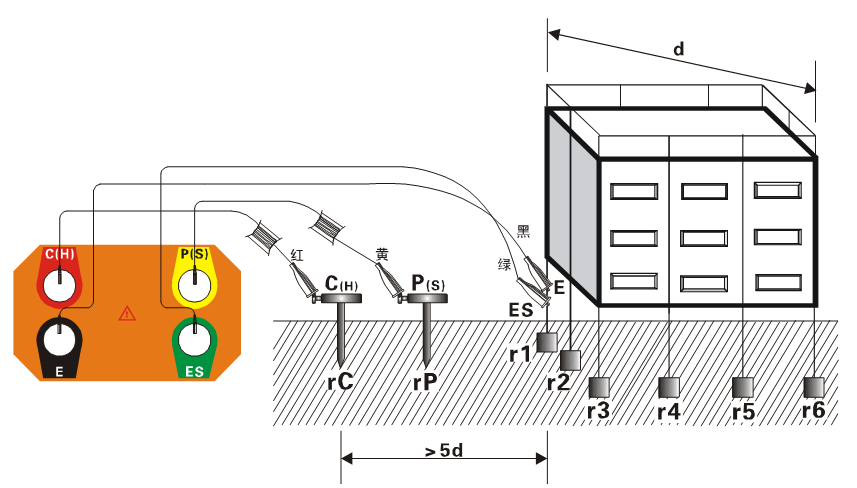

精密4线、3线法测量、简易2线测量接地电阻
测量方法
接地电阻：额定电流变极法，测量电流20mA Max
土壤电阻率：四极法(温纳法)
对地电压：平均值整流(P(S)-ES接口间）
量 程
二三四线法测量接地电阻(R)：0.000Ω～200.0kΩ
土壤电阻率(ρ)：0.000Ωm~9999kΩm
接地电压： AC 0.001V～600V（50Hz/60Hz）
最高分辨率
二三四线法测量接地电阻(R)：0.001Ω
土壤电阻率(ρ)：0.01Ωm
接地电压：0.001V
精 度
二三四线法测量接地电阻(R)：
1．0.000Ω～10.00kΩ: ±2%rdg±5dgt
2．10.0K~100.0kΩ:±3%rdg±5dgt
3．100.0K~200.0kΩ:±3.5%rdg±5dgt
注： 干扰电压5V时的附加误差≤±5%rdg±5dgt
土壤电阻率(ρ)：根据R的测量精度而定
（ρ=2πaR (a:1 m～100m)；π=3.14）
接地电压： ±2%rdg±5dgt（50Hz/60Hz）
测试电压波形
正弦波
测试频率
412Hz、825Hz、1280Hz (自动选频)
短路测试电流
AC 20mA max
开路测试电压
AC 90V max
电极间距范围
1m～100m
换 挡
接地电阻：0.000Ω～200kΩ 全自动换档
土壤电阻率：0.00Ωm～9999kΩm全自动换档
LCD
6位LCD显示，白屏背光
LCD尺寸
128mm×75mm
LCD显示域
124mm×67mm
测量指示
测量中LED闪烁指示，LCD倒计数，进度棒图指示
尺寸
仪表尺寸：约320mm(长)×275mm(宽)×145mm(高)
外包装尺寸：约400mm(长)×245mm(宽)×335mm(高)
标准测试线
4条：红色15m，黑色15m，黄色10m，绿色10m各1条
简易测试线
2条：红色1.6m，黑色1.6m各1条
辅助接地棒
4根：约φ10mm×200mm
测量时间
对地电压：约2次/秒；接地电阻：约7秒/次；土壤电阻率：约7秒/次
测量次数
5000次以上(短路测试，测1次，停30秒再测)
线路电压
AC 600V以下测量
通讯接口
具有USB接口，存储数据可以上传电脑，保存打印
通 讯 线
USB通讯线1条，长1.5m
数据保持
保持数据时“HOLD”符号指示
数据存储
300组，“HOLD”存储指示，显示“FULL”表示存储已满
数据查阅
查阅数据时“READ”符号指示
溢出显示
超量程溢出时“OL”符号指示
干扰测试
自动识别干扰信号，干扰电压高于5V“NOISE”符号指示
报警功能
测量值超过报警设定值时，产生“嘟--嘟--嘟--”报警提示
电池电压
当电池电压不足时，电池电压低符号显示，提醒给电池充电
自动关机
无任何操作时，开机15分钟后自动关机
工作电流
待机：25mA Max(背光关闭)；背光：25mA Max(单独背光耗电)；测量时：150mA Max(背光关闭)
质 量
仪表：约2.66kg(含电池)
总质量：约6.88kg(含包装)
工 具 箱
军用工具箱设计，可承重200kg
工作温湿度
-10℃～40℃；80%rh以下
存放温湿度
-20℃～60℃；70%rh以下
过载保护
测量接地电阻：C(H)-E、P(S)-ES各端口间AC 280V/3秒
绝缘电阻
20MΩ以上(电路与外壳之间500V)
耐 压
AC 3700V/rms(电路与外壳之间)
电磁特性
IEC61326(EMC)
适合安规
IEC61010-1(CAT Ⅲ 300V、CAT
IV 150V、污染等级2)；
IEC61010-031；IEC61557-1(接地电阻)；IEC61557-5(土壤电阻率)；JJG 366-2004(接地电阻表)
|
附件 |
||
|
1 |
仪表 |
1 |
|
2 |
工具袋 |
1 |
|
3 |
辅助接地棒 |
2 |
|
4 |
测试线(红15米；黄10米；绿5米) |
3 |
|
5 |
简易测试线(红1.6米；绿 1.6米) |
2 |
|
6 |
充电器、充电线、USB通讯线 |
1 |
|
7 |
说明书 |
1 |
|
8 |
出厂报告 |
1 |
|
9 |
合格证 |
1 |
|
10 |
出厂报告 |
1份 |
| 11 |
合格证 |
1份 |
