ZSYD-9900电缆检验带电状况识别仪

  • 准确识别目标电缆中的带电状况
  • 参考标准:DL/T 849.3-2004
    • 组成:接收机、听诊器、柔性电流钳
    • 感应电流范围0~100A,接收脉冲频率0~150Hz
    • 为确保人身安全,对验电完成的电缆,在维修开锯前,一定要扎钉试验

    • 品牌:中试所 ▪ 中试控股
    • 湖北电力试验技术研究协会会长单位
    • 国网 ▪ 南网 ▪ 内蒙电网 ▪ 中广核 / 首选品牌
  • 欢迎来电咨询 027-83621138  联系我们






  • 产品介绍
  • 应用展示
  • 图文集合
  • 质保方针
  • 资料下载

产品简介


ZSYD-9900电缆检验带电状况识别仪又名验电识别仪,是为电力电缆工程师和电缆工解决电缆识别的技术问题而设计的一种便捷验电设备。用户通过仪器准确识别目标电缆中的带电状况,避免误锯带电电缆而引发严重事故。本产品主要由接收机、听诊器组成,还配备了柔性电流钳以适应更多的验电场合。

产品别称

电缆检验带电状况识别仪、电缆检验带电或不带电测试仪、电缆带电状况检测仪、电缆带电不带电状态检定仪、电缆带电情况测量仪、电缆带电与否检测仪

产品特征

ZSYD-9900电缆检验带电状况识别仪由接收机、听诊器组成,还配备了柔性电流钳以适应更多的验电场合

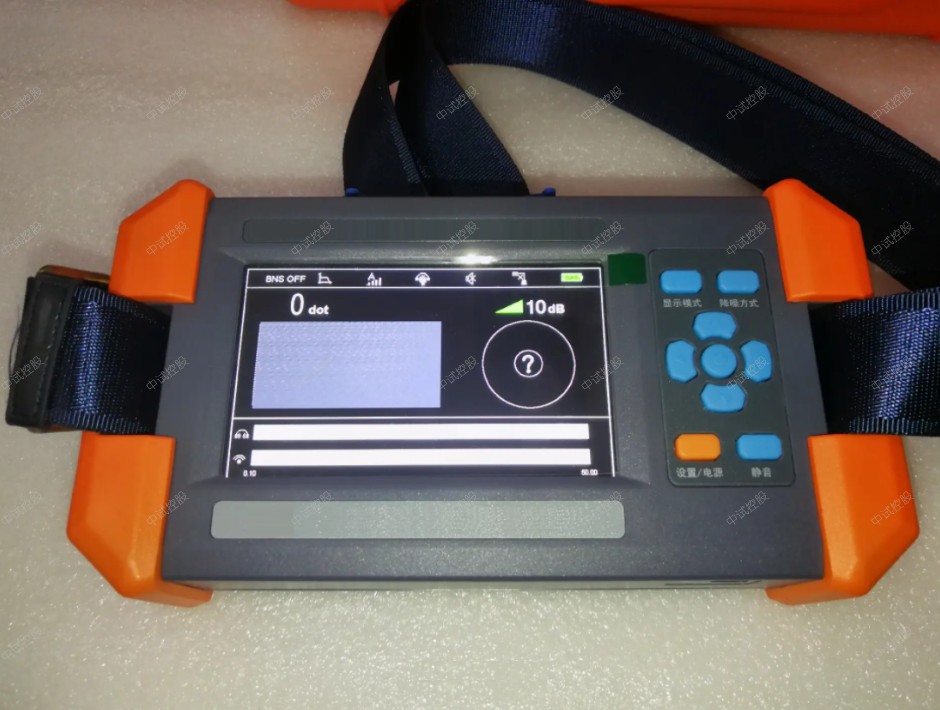

接收机:为手持设备,3.5寸彩色液晶屏,内置高速微处理器,结合精准算法,对电缆进行验电识别。

听诊器:与鼠标形状相似,可快速感应识别发射机或线缆中的信号,弧形传感器设计,全面贴合电缆表面。测试时无需在电缆两头施加信号,通过无线电磁波感应测试技术,屏蔽干扰信号,配合本产品接收机,准确判断每条电缆的带电情况,用于使维护人员安全完成对电缆的清理工作。使用异常简单,使用时紧贴被测电缆线即可,极其适合一些不易于将电流钳圈起的场合。

柔性电流钳:为洛氏线圈,具有极佳的瞬态跟踪能力,适用于粗电缆或形状不规则的导体。其钳口内径为约200mm,可钳Φ200mm以下的电缆,不必断开被测线路,非接触测量,安全快速。

注意:本仪表只可用于识别带电电缆,对于识别出的未知电缆无法判断是否真实情况不带电,如当电缆中施加高压但无负载时,电缆中无电流,此时易对此电缆是否带电造成误判,其余情况参考说明书后文注意事项。

ZSYD-9900电缆检验带电状况识别仪参数



电缆验电识别



7.4V大容量可充锂电池,USB充电接口,充满电连续工作约6小时



3

验电功能

按照操作说明准备完成后按ENTER键显示测量结果

显示模式

3.5寸真彩液晶屏显示,彩色图标指示

接收机尺寸

长宽厚207mm×101mm×45mm

柔性电流钳

长约620mm,线径约8mm

线圈内径

φ200mm(可以根据需要定制更大口径)

引线长度

柔性电流钳引线长度:约3m

听诊器尺寸

长宽厚约111mm×60mm×27mm

引线长度

听诊器引线长度:约3m

感应电流范围

0~100A

接收脉冲频率

0~150Hz

增益调节

左右箭头键调节信号放大倍数,使接收信号有效并稳定显示

背光控制

开机功能选择界面下,按上下箭头键可以调节LCD背光亮度

自动关机

开机约1小时后,仪表自动关机,以降低电池消耗

电池电压

当电池电压低于6.5V时,电池电压低图标显示,提醒给电池充电

充 电 器

9V DC充电器

充电接口

USB充电接口

工作温湿度

-10℃~40℃;80%Rh以下

存放温湿度

-10~50℃,≤95RH, 无结露



AC2000V/rms(外壳前后两端之前)

适合安规

IEC61010-1 CAT 600VIEC61010-031IEC61326,污染等级2

附件

1

接收机

1

2

铝箱

1

3

柔性电流钳

1

4

听诊器

1

5

绝缘杆

1

6

9V USB充电器、充电线

1

7

7.4V锂电池(接收机内)

1

8

说明书

1

9

出厂报告

1

10

合格证

1
