ZSDBF多倍频感应耐压装置
- 变压器和35-220kV电磁式电压互感器的感应耐压试验
- 参考标准：DL/T 848.4-2004
- 用来考核变压器、互感器的主、纵向绝缘强度
- 同时也可对电机及小型变压器的绕组进行感应试验
- 频率：20-300HZ，容量：3kW、5kW、7kW、10kW、15kW、20kW、25kW、30kW、40kW、50kW、60kW、70kW、80kW
- 品牌：中试所 ▪ 中试控股
- 湖北电力试验技术研究协会会长单位
- 国网 ▪ 南网 ▪ 内蒙电网 ▪ 中广核 / 首选品牌
- 欢迎来电咨询 027-83621138 联系我们
- 产品介绍
- 应用展示
- 图文集合
- 质保方针
- 资料下载
- 行业配套
产品简介
ZSDBF多倍频感应耐压装置主要用于对被试品在不同电压及频率下进行感应、耐压试验的场合，可以满足以下试验：
1、220kV及以下电磁电压互感器感应耐压；
2、35kV及以下配电变压器感应耐压（需配中间励磁试验变）；
3、可作为串联谐振试验装置的变频电源；
4、可作为工频单相调压器使用（满足呈容性PT的感应耐压试验）。
根据中国标准《GB311-61》和原水电部1985年1月发布的《电气设备预防性试验规程》，为满足电力系统对高压互感器倍频感应耐压试验设备的要求而设计的，广泛用于电力系统35-220kV等级串激式电压互感器的交流耐压试验，以考核互感器的主、从绝缘强度，同时也可对电机及小型变压器的绕组进行感应试验；也可作为短时运行的150Hz电源使用。
产品别称
多倍频感应耐压试验装置，电子式多倍频试验装置，多倍频耐压试验装置，变压器多倍频发生器，电子式多倍频发生器，电子式三倍频发生器，互感器感应耐压装置
产品特征
ZSDBF多倍频感应耐压装置输出即为正弦波，波形失真度小,波形畸变率 ＜3％。不同于其他类型的变频电源装置，脉宽调制型变频电源输出为方波，输出经过波形整形而成的正弦波。多倍频电源试验装置体积小，波形好，装配方便，操作简便。多倍频电源试验装置的核心组件——变频电源柜采用高性能微处理器控制，全中文菜单显示，具有自动化程度高，保护迅速可靠，人机界面友好等优点。多倍频电源试验装置虽安装操作简便，但误操作仍会引起意外事故。因此在使用前请务必仔细阅读本使用说明，以免对被试品及试验装置造成不必要的损坏。

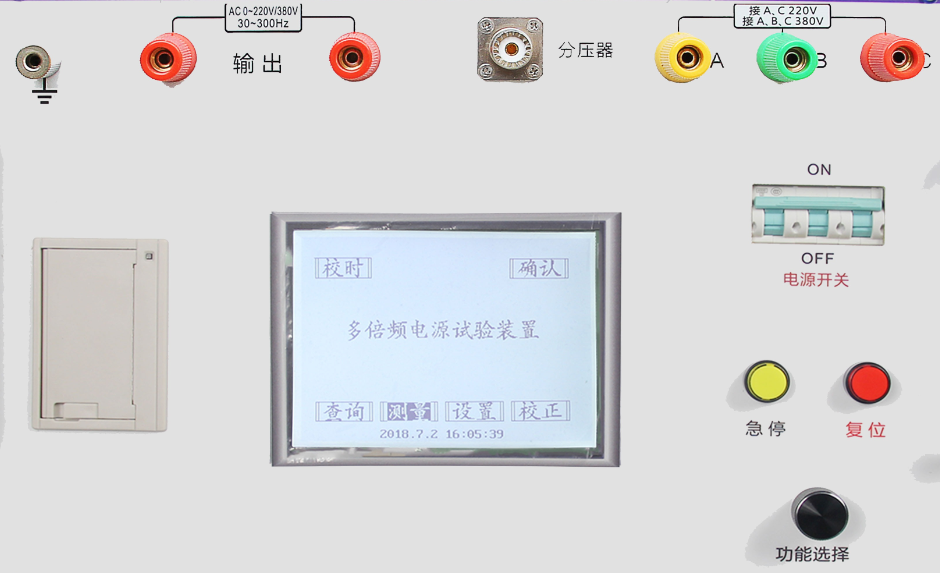

仪器操作安全方便，全微机化装置，仪器自动完成测试。仪器内置存储器，数据保存后掉电不丢失，现场试验完成后，可在室内查看和打印试验结果。仪器带有USB通信接口，可以用U盘将试验结果拷贝到计算机上保存、打印。仪器接线柱主电源输入可实现AC220V和AC380V自适应供电。
电压互感器（PT）是电力系统中的关键设备，绝缘缺陷，如匝、层间短路，支架放电和铁芯穿芯螺丝悬浮放电等现象会严重影响设备的正常运行,甚至会发生十分危险的爆炸现象。对PT进行感应耐压试验可以帮助工作人员及时发现问题，避免造成更严重的后果。中试高测生产的ZSDF-10型多倍频感应耐压试验装置采用微机控制，运用数字波形合成技术及现代电力电子技术设计制造，比传统的三倍频发生器工作效率高，输出电压稳定，测量精度高，重复性好。
变压器和互感器的感应耐压试验是保证产品质量符合国家标准的一项重要试验。变压器绕组的匝间，层间，段间及相间的纵绝缘感应耐压试验，则是变压器绝缘试验中的重要项目。纵绝缘试验需要通过倍频电源装置，施加试验电压，进行耐压试验。
ZSDBF多倍频感应耐压装置是为满足上述要求而设计制造，经过广大用户使用证明：其操作简单，性能可靠，能较好地满足变压器，互感器感应耐压试验的需要。
1、该装置采用电力电子技术，内部核心部分使用变频调节器。
2、参数预置、保护设置、频率选择、电压调节控制等，全部采用数字控制技术。
3、内置PC机，8寸彩色液晶显示，数据存储可达到3200组。
4、采用触摸式操作方式，配备热敏打印机进行汉字打印。
5、可预置50Hz、100Hz、150Hz、200Hz的试验频率（可选）。
6、触摸方式调节电压可实现本装置的多倍频试验电压输出。
7、步长可以实时调节，任意选择1V、2V、5V、10V。
8、内置LC滤波回路，保证波形畸变率在指标范围内。
9、内置补偿电感，以补偿被试设备的电容电流，提高装置的带负载能力。
10、摒弃了传统的三相五柱式三倍频发生器的产生原理。
11、体积小、重量轻，便于携带，便于大功率化。
12、不只是产生三倍频，还能产生1、2、3、4倍频的试验电压输出。
13、操作、接线简单，对现场试验电源容量的要求，有很大程度的降低。
参数
1、容量：10kVA （按需匹配规格）
2、输入电压：AC，三相，380V±10%（注：也可以接入单相220V于电源输入的A、C端；但此时的容量减半）
3、电源频率：50Hz
4、输出电压：0～500V （配置中间变压器后电压可变高）
5、输出频率：50Hz、100Hz、150Hz、200Hz、300Hz
6、波形畸变率：<3%
多倍频与3倍频的区别 1、多倍频与三倍频的区别（规格）
序号
ZSSBF三倍频
ZSDBF多倍频
1
输入必须三相AC380V
三相AC380V
2相AC380V；220V
2
输出只有150Hz
50、100、150、200Hz
3
手动调节输出
手动和自动调节输出
4
体积大、重量大、2件或3件
体积小、重量轻、1件
5
指针显示、电磁式
数字显示、电力电子
6
无此功能
打印、保存、液晶
7
无此功能
有效监视容声效应，避免设备损坏
8
KVA/V
电压
电流A
重量
KVA/V
电压
电流A
重量
5/500
500V
45
5.5
400V
15
10/500
65
11
25
15/500
85
15
35
20/500
100
22.5
55
50/1000
150
30
75
用途：是完成变压器和35-220kV电磁式电压互感器的感应耐压试验！用来考核变压器、互感器的主、纵向绝缘强度，同时也可对电机及小型变压器的绕组进行感应试验。
什么是感应耐压测试？
感应耐压试验是指给变压器规定的绕组外施一电压，该电压不低于2倍的额定电源电压，频率不小于2倍低额定频率；要求在该电压按规定持续的时间内绕组无灼热、飞狐、击穿或损伤等迹象；要求感应耐压试验前后额定工作电源下的空载电流和功耗无明显的变化。根据国家试验标准，对电力变压器及电压互感器感应试验电压大致2-3倍工作相电压考虑。众所周知，变压器在额定频率，额定电压下，铁芯接近饱和，若用工频电源在被试变压器绕组两端施加大于额定电压的试验电压，则空载励磁电流会急剧增加，达到不可允许的程度。变压器、互感器感应耐压试验是检验该产品是否符合国家标准的一项重要试验。
ZSDBF多倍频感应耐压装置
中试控股
电源功率
显示电源AC50Hz 或60Hz
电源AC50Hz 或60Hz
工作电流
工作电压
3 Kw
220V
220V
0A-18A
0V-180V
5 Kw
220V
220V
0A-28A
0V-180V
7 Kw
220V
220V
0A-38A
0V-180V
10 Kw
220V
220V或380V
0A-34A
0V-180V或0V-335V
15 Kw
220V
220V或380V
0A-48A
0V-180V或0V-335V
20 Kw
220V
220V或380V
0A-62A
0V-180V或0V-335V
25 Kw
220V
220V或380V
0A-76A
0V-180V或0V-335V
30 Kw
220V
220V或380V
0A-92A
0V-180V或0V-335V
40 Kw
220V
220V或380V
0A-120A
0V-180V或0V-335V
50 Kw
220V
220V或380V
0A-150A
0V-180V或0V-335V
60 Kw
220V
220V或380V
0A-180A
0V-180V或0V-335V
70 Kw
220V
220V或380V
0A-210A
0V-180V或0V-335V
80 Kw
220V
220V或380V
0A-240A
0V-180V或0V-335V
仪器液晶显示屏：7寸彩屏，输出频率： 30～300Hz，频率调节细度0.1 Hz
