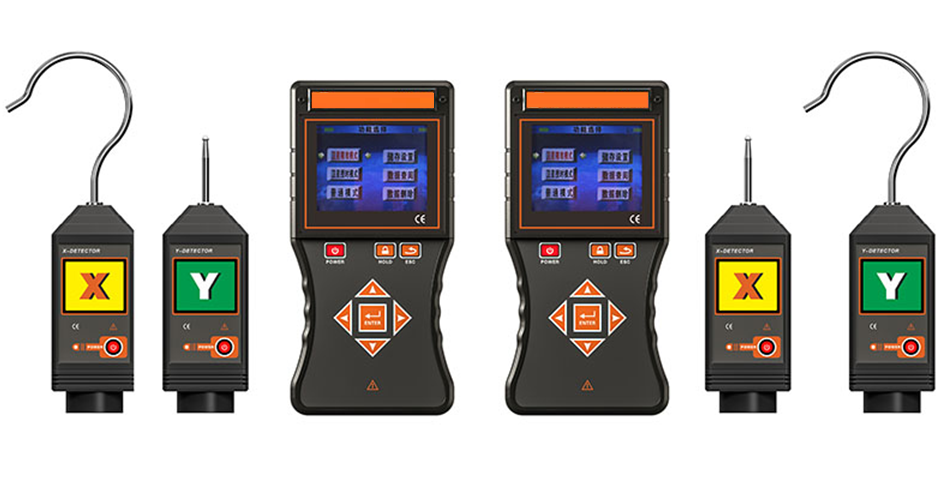

ZSST-3900B无线高压卫星授时远程核相仪

ZSST-3900B无线高压卫星授时远程核相仪参数

功  能

无线高压卫星授时语音核相，频率、相位、相序、验电测试

电  源

接收器： DC 7.4V可充锂电池

探测器： DC 3.7V可充锂电池

USB充电接口，连续工作约10小时

核相模式

卫星秒脉冲精准模式、卫星授时模式、普通模式

传输方式

315MHz、433MHz无线传输

核相距离

卫星授时模式距离不受限制，达500km以上

普通核相模式距离160m

显示模式

3.5寸真彩液晶屏显示

量  程

核相电压等级：AC 1V～550kV

相位：0°～360°

频率：45Hz～75Hz

分 辨 力

1°；0.1Hz

精  度

(23℃±5℃，80%RH以下)

卫星授时核相：≤±5°

普通核相：≤±10°

频率：≤±2Hz

相别定性

XY两接收器显示的实时相角差在0°～30°为同相； XY两接收器实时相角差在90°～150°或210°～270°为异相

语音功能

同相、异相、X信号正常、Y信号正常等语音功能

持续核相时间

在卫星授时模式下，卫星授时成功后，若无卫星信号可持续核相30分钟以上，满足地下室、矿井下核相

绝缘杆尺寸

拉伸后长约5m；收缩后长约1m

核相方式

接触核相：35kV及以下裸导线，或110kV以下有安全绝缘外皮的导线直接接触核相。(带绝缘杆操作)

非触核相：35kV以上裸导线，或110kV以上线路采用非接触核相。(带绝缘杆操作)

验电指示

探测器“嘟--嘟--嘟”蜂鸣声

换    档

自动换档

采样速率

2次/秒

首次搜星时间

第一次开机搜星时间约3分钟，开机后第二次搜星时间约30秒，后续热启动约1秒，搜索卫星时主机正面水平朝天

授时精度

小于30nS

仪表尺寸

探测器：长宽厚145mm×60mm×48mm

接收器：长宽厚250mm×100mm×40mm

背光控制

按上下箭头键调整背光亮度

感应强度控制

根据感应的电场强弱不同，探测器能自动控制放大倍数，便于排线密集场所核相

数据保持

测试模式下按HOLD键保持数据，再按HOLD键取消保持

退出功能

按ESC键退出当前功能界面，返回上级目录

数据查阅

按ENTER进入数据查阅模式后，按箭头键翻阅所存数据

搜星指示

搜索卫星时动态显示“----”符号

自动关机

接收器开机约30分钟后，仪表自动关机

探测器开机约15分钟后，仪表自动关机

额定电流

探测器：35mA max；接收器：300mA max

电池电压

当电池电量不足时：探测器电源指示灯慢闪，提醒充电；接收器电池电压低符号显示，提醒充电

仪表质量

探测器：205g(含电池)

接收器：395g(含电池)

绝缘杆：1.45kg

总质量：12.6kg(含仪表箱)

工作温湿度

-10℃～40℃；80%Rh以下

存放温湿度

-10℃～60℃；70%Rh以下

干    扰

无特强电磁场；无433MHz、315MHz同频干扰

绝缘强度

绝缘杆：AC 110kV/rms(5节绝缘杆全部拉伸后，两端之间)

探测器：2000V/rms(绝缘杆连接头与探测器顶部之间)

接收器：2000V/rms(外壳前后两端之前)

结    构

防滴漏Ⅱ型、IP63

适合安规

GB13398－92、GB311.1－311.6－8、3DL408－91标准和国家新颁布电力行业标准《带电作业用1kV～35kV便携式核相器通用技术条件DL/T971-2005》要求

符合IEC61481－A2:2004；IEC 61243－1 ed.2:2003标准

附件

1

探测器

4个(X、Y各2个)

2

接收器(主机)

2个

3

天线

6根

4

伸缩绝缘杆

4根

5

铝箱

2个

6

探钩、探针

8根(各4根)

7

8.4V 1A充电器

2套

8

锂电池

6个(仪表内)

9

自校线

2根

10

弹簧式辅助接地线

2根

11

说明书

1本

12

出厂报告

1份

13

合格证

1张
