110KV变频谐振交流耐压装置(电缆.变压器.断路器.GIS等)

110KV串联谐振交流耐压装置是对被测试品做承受过电压预防交流试验和交接交流试验
参考标准：DL/T 849.6-2016，DL/T 474.4-2018
- 电源：采用220V及380V两种
- 操作模式：全自动、半自动、手动
- 元器件：功率器件：德国英飞凌，模块：日本富士IGBT，芯片：英特尔等

- 品牌：中试所 ▪ 中试控股
- 湖北电力试验技术研究协会会长单位
- 国网 ▪ 南网 ▪ 内蒙电网 ▪ 中广核 / 首选品牌
欢迎来电咨询　027-83621138　　联系我们

产品介绍
应用展示
图文集合
质保方针
资料下载
行业配套

产品简介

ZSBP-110kV变频串联谐振交流耐压装置可以做什么?

ZSBP-110kV变频串联谐振交流耐压装置适用于大容量，高电压的电容性试品的交接和预防性试验，主要针对110KV及以内的电力电缆、变压器、断路器/开关、开关柜、避雷器、电压互感器、电流互感器、套管、支柱绝缘子、电抗器、母线、隔离开关、输电线路、发电机、电动机、熔断器、电容器、接触器、配电箱、绝缘材质、变电站系统的交流耐压试验。

ZSBP-110kV变频串联谐振交流耐压装置组成部分：变频电源主机、激励变压器、电抗器、电容分压器、补偿电容器、测试附件组成。
1·执行标准：DL/T849.6-2004《电力设备专用测试仪高压谐振试验装置》；
2·作用：对被测试品做承受过电压预防交流试验和交接交流试验；
3·可以完成交流被测试品：电力电缆、变压器、断路器/开关、开关柜、隔离开关、避雷器、电压互感器、电流互感器、套管、支柱绝缘子、电抗器、母线、隔离开关、输电线路、发电机、电动机、熔断器、电容器、接触器、配电箱、绝缘材质、变电站系统等各种被试品的预防交流试验和交接交流耐压试验；
4·电源：采用220V及380V两种；
5·操作模式：全自动、半自动、手动；
6·元器件（纯进口）：功率器件：德国英飞凌，模块：日本富士IGBT，芯片：英特尔等。

产品别称

110KV交流耐压串联谐振装置、110KV变频串联谐振试验设备、110KV电缆串联谐振装置、110KV变频串联谐振设备、110KV串联谐振仪

产品特征

1·ZSBP-110kV变频串联谐振交流耐压装置具有过压、过流、零位启动、系统失谐（闪络）等保护功能，过压过流保护值可以根据用户需要整定，试品闪络时闪络保护动作并能记下闪络电压值，以供试验分析；

2·装置具有多种工作模式，方便用户根据现场情况灵活选择，提高试验速度；

3·工作模式为：全自动模式、半自动模式、手动模式；

4·存储，存入的数据编号是数字，方便的帮助用户识别和查找；

5·装置自动扫频时频率起点可以在规定范围内任意设定，同时液晶大屏幕显示测频和试验频率一致，方便使用者直观了解是否找到谐振点；

6·采用了ARM平台技术，可以方便的根据用户需要增减功能和升级，也使得人机交换界面更为人性化；

7·技术特点归纳：先进的数字、功率技术；功率器件全部采用的德国英飞凌，日本富士的IGBT智能模块，芯片全部采用英特尔的原装器件等；

8·波形为脉宽电压调节的方波；

9·内部由ARM控制，操作功能得到优化,操作简单；

10·自动扫频，寻找谐振点.频率范围30-300Hz,可设置扫频范围，扫频耗时40秒钟(全频扫)，频率分辨率0.01Hz；

11·自动试验，用户可设置试验程序，试验程序分为5段，系统自动按设置的程序完成试验过程；

12·耐压时自动跟踪电压，电压正常波动时自动调整电压到目标电压，异常波动时提示用户电压异常波动，由用户根据试验情况进行操作；

13·实时显示试验状态，用户可根据试验状态进行相应操作；

14·强大的保护功能：过流保护，过压保护和闪络保护，过热保护，高压异常保护，软/硬件同时保护，确保安全；

15·试验数据保存，可即时打印试验数据，也可将数据保存以备下次打印；

16·数据查询功能,根据试验日期查询以往的试验数据。

参数
ZSBP-110kV变频串联谐振交流耐压装置采用了调节电源的频率的方式使得电抗器与被试电容器实现谐振，在被试品上获得高电压大电流，是当前高电压试验的一种新的方法和潮流，在国内外已经得到广泛的应用。
采用了专用的SPWM数字式波形发生芯片，频率分辨率16位，在20~300Hz时频率细度可达0.1Hz；采用了正交非同步固定式载波调制方式，确保在整个频率区间内输出波形良好；功率部分采用了先进的IPM模块，在小重量下确保仪器稳定和安全。
1·输入电压：220V及380V±10%·频率：45/65Hz
2·输出电压：0～1000kV
3·额定试验容量0～5000kVA
4·输出波形：正弦波
5·频率调节范围：20-300Hz
6·频率分辨率：0.01Hz
7·频率稳定度：0.1%
8·频率步进值：5Hz,1Hz，0.1Hz，0.01Hz
9·电压分辨率：0.1kV
10·电压测量精度：1.5%
11·电压步进值： 1%，0.5%，0.1%，0.01%
12·运行连续工作时间：60分钟

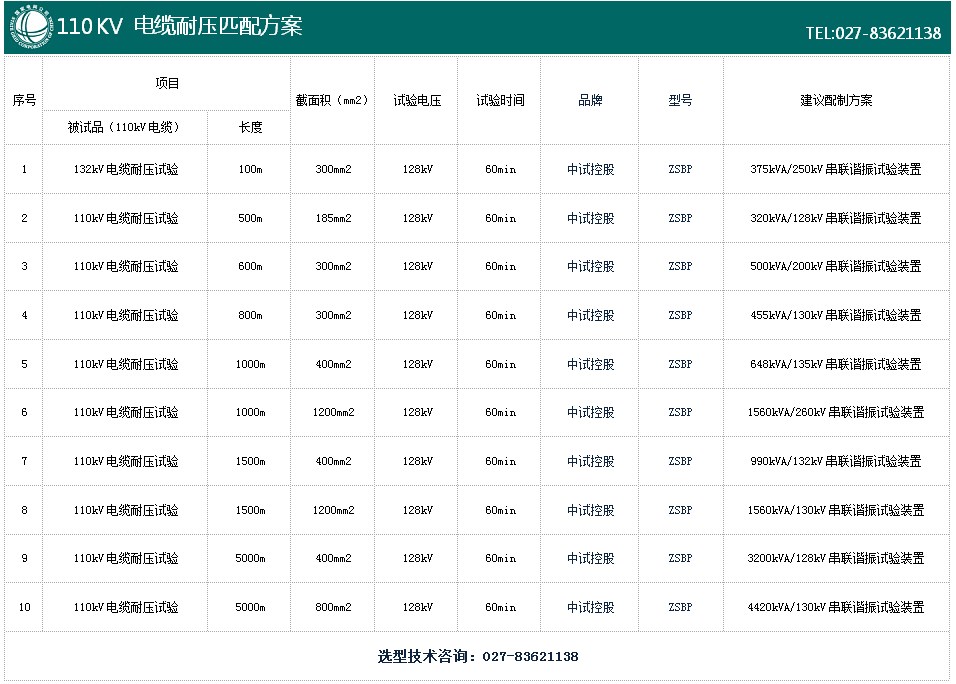

如何选择合适的110KV串联谐振交流耐压装置？
为了选对规格，请提供以下技术参数
1·电力变压器：电压等级，大容量，试验性质（中性点耐压或全绝缘耐压）单相对地电容量；
2·电力电缆：电压等级，大长度，截面积；
3·发电机、电动机：电压等级（出口电压或称工作电压），试验电压（耐压值）单相对地电容量范围（如0.2-0.55uF等）；
4·开关、绝缘子、PT、CT、绝缘工器具、母线：电压等级（或称工作电压）；试验电压（耐压值）；
5·CVT效验：电压等级或称工作电压，试验电压（耐压值）电容量范围（如0.005-0.02uF）。

串联谐振交流耐压装置：就是做耐压试验的设备，它是为了满足大容量的被试品要求，而研发的设备。它是一套组合设备，为了耐压试验能顺利准确地进行，更为了提高产品性价比，针对不同被试品，串联谐振装置的组件是不同的。所以，请务必准确选型，您可拨打热线电话027-83621138，技术部为您量身制定选型方案。

合作：国网武汉高所 • 湖北计量院 • 国网电网研究院 • 广东计量院 • 江苏计量院 • 河北计量院 • 云南计量院 • 四川计量院 • 天津电科院 • 南网院 • 武汉计量 • 北京电科院 • 中国中车

服务理念

湖北中试高测电气控股有限公司始终坚持"精心打造精品、优质回报客户"的宗旨，并严格执行《售后服务承诺书》，我们深信优质、系统、全面、快捷的服务是事业发展的基础。建立完善的销售服务机制，将销售服务工作纳入企业管理范畴，坚持常抓不懈；

主动服务

公司作为领先高新技术企业是电力检测仪器和高压试验设备的研制厂商，是电力、水利、石油、铁路、矿山等相关领域试验解决方案产品的供应商。用心去感知，帮助客户降低成本、提高效率。满足客户的服务期望，不断引导、开发和创造客户消费需求；

差异化服务

公司细分供电系统、发电系统、用电单位和科研院所等，精心设计针对性营销服务方案，打造具有竞争力的客户和业务品牌。秉承"服务为本、诚信经营"的方针，完善服务系统，加强售前、售中、售后服务，对不同地域客户在诸多现场使用产品出现的各种问题及时帮助解决，使用户感到极大方便；

高效服务

高效的服务为公司迎来效益，同时我们以服务促发展，以客户为中心的服务体系，建立健全营销渠道，优化服务流程，改善支撑手段，赢得了广大客户的信任，产品和服务赢得至高市场荣誉；

优质服务

公司推崇5S服务理念，引领服务先进理念，以亲和、细致的服务感动客户，尊重客户，理解客户，持续提供超越客户期望的产品与服务，竭尽所能诚信天下，做客户们永远的伙伴。

服务流程

我们严格执行《售后服务承诺书》，我们深信优质、系统、全面、快捷的服务是事业发展的基础。经过多年的不断探索和进取，我们形成了"以客户为核心、以质量为企业的第一生命"的服务理念。并以严格的管理、先进的技术创建国内一流的服务企业为目标，制定了规范管理制度，严格过程控制，保证产品质量，达到顾客满意的质量方针，坚持"用户第一"的原则，构建良好的销售服务体系，为客户提供优质的售前、售中及售后服务!

1. 尊敬的的用户，不论您有何种需求：只要您拨打湖北中试高测电气控股有限公司统一服务热线 027-83982728 剩下的事有我们来做；

2. 我们的服务专员将会给您提供专业的产品咨询和技术解答；

3. 了解您的诉求，建立产品服务记录，并与您协商确定售后服务方式；

4. 如有需要，我们会第一时间安排专业的技术工程师按与您约定的时间准时到达试验现场；

5. 工程师将向您详细地讲解产品的工作原理和实验操作步骤；

6. 工程师将现场指导您完成整个试验过程，并对您提出的技术问题给予专业的解答；

7. 工程师还会为您购买的武汉中试产品进行全面检测，如有故障，将一并解决；

8. 服务完成后请您对我们的服务提出宝贵的意见或建议，服务信息将同步到售后服务中心；

9. 售后服务中心将积极跟进服务进度，并定期跟踪回访。

售后服务承诺书

一、售前服务承诺

1. 提供专业咨询。在2小时之内答复您提出的专业技术问题；

2. 提供详细资料。在4小时之内将您所需要的技术资料邮出，并争取您能在两日内收到；

3. 提供合理报价。在2小时之内为您提供合理报价；

4. 提供考察接待。随时接待您的考察，并尽力为您的考察工作提供各种便利条件。

二、售中服务承诺

1. 采用全国统一的《工业品买卖合同》与您签订合同和技术协议；

2. 自觉遵守合同法的规定，确保合同及技术协议顺利履行；

3. 竭力按时按量为您提供优质产品，并采用最优运输方式，确保您收到货物完好无缺；

4. 积极与使用人员沟通，尊重用户安排，为用户提供周到的技术支持；

5. 按合同的规定为您提供送检、安装、调试及培训等服务；

6. 无论合同大小，所有客户在价格及服务方面都是公平的。

三、售后限时服务承诺

1. 我们将按照客户的要求提供相关的技术培训和技术资料；

2. 产品有质量问题，三年免费保修，终生维护，有合同约定的按合同约定；

3. 我们保证在15分钟内进行电话指导，由您自行排除设备的简单故障；

4. 对于10公斤以下的仪器，在两日内排除故障或提供新的设备供您暂时使用，直到损坏设备修好为止；

5. 对于10公斤以上的仪器，在三日内排除故障或提供新的设备供您暂时使用，直到损坏设备修好为止；

6. 我们对所销售的设备3年免费维护，终生维修，长期提供备品备件，软件免费升级，有合同约定的除外。

服务相关说明

1. 我公司愿为用户提供各种技术咨询，当好参谋，并提供有关技术资料，如产品样本、图片、产品说明书；

2. 对于用户来电、来函及来人询价访问，我公司将热情接待，及时给予答复；

3. 我公司配有送货专车，对于客户确定合作之后，我们会选择合理的物流送货方式将产品安全送达规定地点；

4. 产品在运送过程中，如果由于运输原因，致使产品损坏，我公司将与用户协商解决办法，直到达到用户满意为止；

5. 产品在货物送达时，经验货如果发现有漏货、错货或短货等数量上问题，在接到通知后，将立即派人到现场进行服务和处理；

6. 在用户使用过程中，如果发现由于我公司方面的责任引起的产品质量问题，我公司在接到通知后，保证在1小时内作出答复；对需要派工程师处理的，保证立即指派技术人员到达现场排除问题，不需要到现场服务的，一定当好参谋，为用户提供最佳处理方案；

7、我公司派人到用户现场服务的，应与用户电话商定到达日期，假如由于某种客观原因，不能如期到达，必须事前通知用户，并说明原因或采取相应措施，保证用户不受损失或把损失降到最低程度。

文件名	更新时间	点击下载
110KV变频谐振交流耐压装置(电缆.变压器.断路器.GIS等)说明书	2014年04月19日	点击下载
110KV变频谐振交流耐压装置(电缆.变压器.断路器.GIS等)PDF说明书	2014年04月19日	点击下载
