ZSJB-9300S三相微机继电保护测试仪

  • 完成微机保护、继电保护、励磁、计量、故障录波等专业领域内的装置测试
  • 参考标准:GB/T 7261-2016,DL/T 624-2010
    • 精度<0.2级,内置Windows工业版电脑,四相电压+三相电流(4U+3I)
    • 开关量输入通道数10对,开关量输出通道数8对
    • 设有一路110V及220V专用可调直流电源输出

    • 品牌:中试所 ▪ 中试控股
    • 湖北电力试验技术研究协会会长单位
    • 国网 ▪ 南网 ▪ 内蒙电网 ▪ 中广核 / 首选品牌
  • 欢迎来电咨询 027-83621138  联系我们






  • 产品介绍
  • 应用展示
  • 图文集合
  • 质保方针
  • 资料下载
  • 行业配套

产品简介


1ZSJB-9300S三相微机继电保护测试仪(三相win工控机型) 采用高性能工控机作为控制微机,直接运行Window操作系统,装置面板带有大屏幕液晶显示器,装置前面板设有USB口可方便地进行数据存取、数据通信和进行软件升级等。

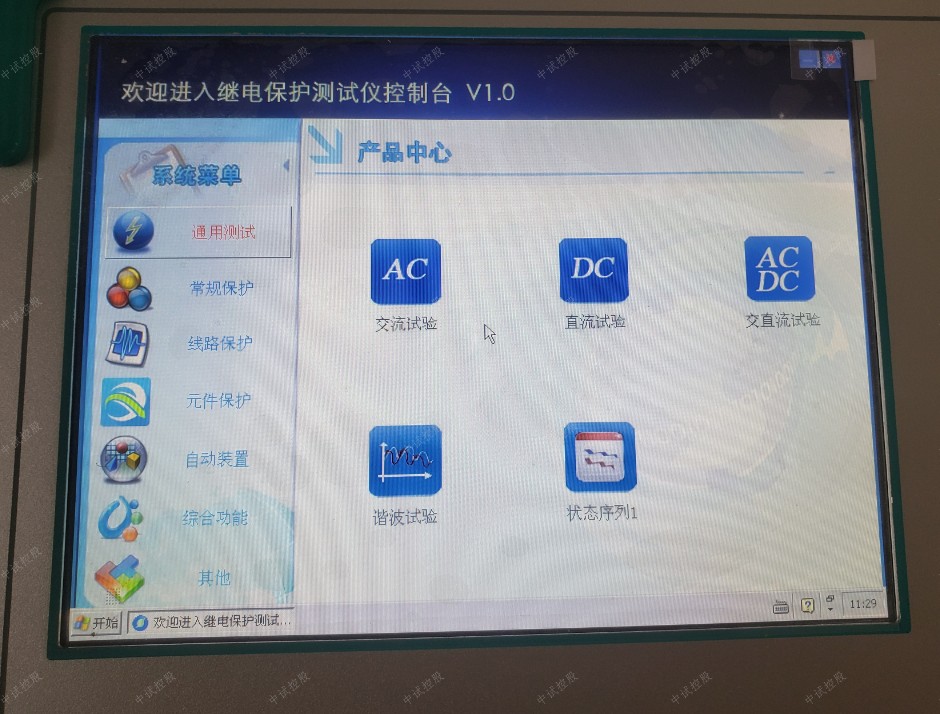

2、试验的全过程及试验结果均在液晶显示屏上显示,全套汉字化操作界面,清晰亮丽,直观方便。

3ZSJB-9300S三相微机继电保护测试仪是保证电力系统安全可靠运行的一种重要测试工具。随着计算机技术、微电子技术、电力电子技术的飞速发展,应用新技术成果不断推出新型高性能继电保护测试装置是技术进步的必然趋势。

4ZSJB-9300S三相微机继电保护测试仪参照了原电力部颁发的《微机继电保护试验装置技术条件》的基础上,认真总结前几代产品的开发、生产经验,并采用现代新数字技术、高精密电子器件、微机系统及新线路、新结构研制而出。可独立完成微机保护、继电保护、励磁、计量、故障录波等专业领域内的装置测试,广泛应用于电力、石化、冶金、铁路、航空等行业的科研、生产和电气试验现场。

产品别称

微机继电保护测试仪、微机继保仪、继电保护微机测试仪、继电保护测试仪、继保测试仪、微机继电保护试验仪、三相微机继保装置、三相继保仪、继电保护

产品特征

1、标准的4相电压3相电流输出:具有4相电压3相电流输出,可方便地进行各种组合输出进行各种类型保护试验。每相电压可输出120V,电流三并可输出120A,第4相电压Ux为多功能电压项,可设为43U0或检同期电压,或任意某一电压值的情况输出。

2、单机操作方便:单机由方便灵活的旋转鼠标:通过大屏幕液晶显示屏进行操作,全部中文显示。可完成现场大多数试验检定工作,可对各种继电器及微机保护进行检定,并可模拟各种复杂的瞬时性、永久性、转换性故障进行整组试验。开机即可使用,操作方便快捷。

3、双操作方式,联接电脑运行:通过Windows平台上的全套中文操作软件,可进行各种大型复杂及自动化程度更高的校验工作,可方便地测试及扫描各种保护定值,可实时存贮测试数据,显示矢量图,绘制故障波形,联机打印报表等。

4、软件功能强大:可完成各种自动化程度高的大型复杂校验工作,如三相差动试验、厂用电快切、备自投试验、线路保护检同期重合闸等,能方便地测试及扫描各种保护定值,进行故障回放,实时存储测试数据,显示矢量图,联机打印报告等。

5、开关量接点丰富:7路接点输入和2对空接点输出。输入接点为空接点和0250V电位接点兼容,可智能自动识别。输入、输出接点可根据用户需要扩展。

6、大屏幕LCD显示屏:本机采用320×240点阵大屏幕高分辨率图形液晶显示屏,全部操作过程均在显示屏上设定,操作界面和试验结果均汉化显示,显示直观清晰。

7、自我保护:采用合理设计的散热结构,并具有可靠完善的多种保护措施及电源软启动,和一定的故障自诊断及闭锁功能。

8、具有独立专用直流电源输出:ZSJB-9300S 三相微机继电保护测试仪设有一路110V  220V专用可调直流电源输出。

9ZSJB-9300S 三相微机继电保护测试仪属于跨专业联合设计产品,综合了多专业的先进科技成果。

参数

交流电流输出

输出精度

0.5A ±2mA,>0.5A  0.2%

相电流输出(有效值)

040A

三并电流输出(有效值)

0120A

相电流长时间允许工作值(有效值)

10A

相电流最大输出功率

400VA

三并电流最大输出时最大输出功率

1000VA

三并电流最大输出时允许工作时间

10s

频率范围(基波)

201000Hz

谐波次数

120

直流电流输出

输出精度

0.5

电流输出

0~±10A/每相,020A/两相叠加

最大输出负载电压

20V

交流电压输出

输出精度

0.2

相电压输出(有效值)

0120V

线电压输出(有效值)

0240V

相电压/线电压输出功率

80VA/100VA

频率范围(基波)

201000Hz

谐波次数

120

直流电压输出

输出精度

0.5

相电压输出幅值

0~±160V

线电压输出幅值

0320V

相电压/线电压输出功率

70VA/140VA

开关量及时间测量

开关量输入

7

空接点:120mA24V电位接点接入:“0”:0+6V; “1”:+11 V+250V

开关量输出

2

DC220V0.2AAC220V0.5A

时间测量

测量范围0.1ms 9999s   测量精度0.1mS

体积重量

外形尺寸

400×300×180mm³

单机重量

18kg

供电电源

AC 220V±10%5060Hz

环境温度

-10℃ ~+50

附件

1

三相工控型主机

1

2

专用测试线包

1

3

专用主机铝合金包装箱

1

4

保险管

1

5

通讯线

1

6

说明书

1

7

出厂报告

1

8

合格证

1
