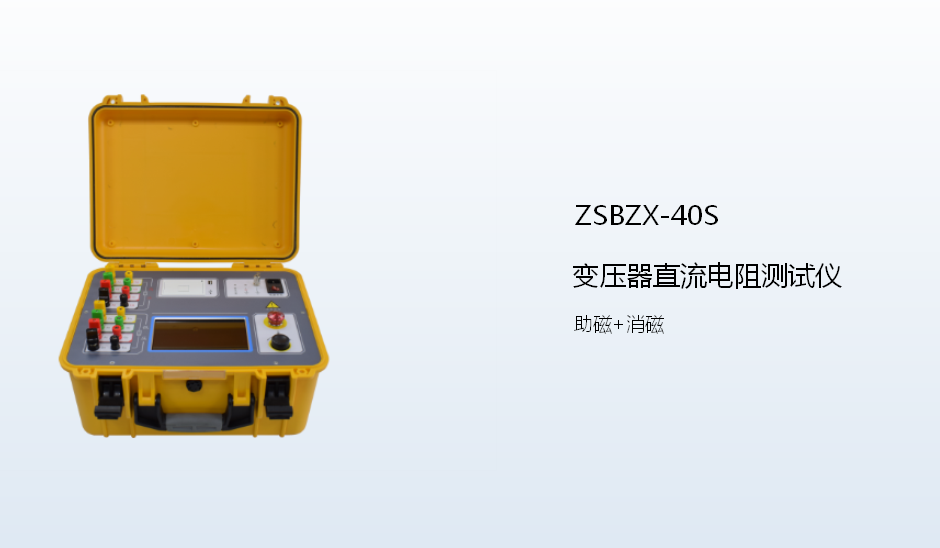

ZSBZC-40SZ变压器直流电阻测试仪(助磁+消磁)

  • 变压器绕组以及大功率电感设备的直流电阻测量
  • 参考标准:DL/T 845.3-2004
    • 三相 20A+20A、10A+10A、5A+5A、1A+1A、0.2A+0.2A,单相 40A、20A、10A、5A、1A、0.2A、10mA、<1mA
    • 电阻:0.1Ω~25kΩ
    • 助磁法测试、三相测试(Yn,Y、△)和消磁功能于一体,准确度0.2%

    • 品牌:中试所 ▪ 中试控股
    • 湖北电力试验技术研究协会会长单位
    • 国网 ▪ 南网 ▪ 内蒙电网 ▪ 中广核 / 首选品牌
  • 欢迎来电咨询 027-83621138  联系我们






  • 产品介绍
  • 应用展示
  • 图文集合
  • 质保方针
  • 资料下载
  • 行业配套

产品简介


1·对于电力系统来讲,变压器是系统中核心设备,因此变压器的长期、可靠运行关系到整个系统的稳定性和可靠性。

2·变压器的直流电阻是变压器制造中半成品、成品出厂试验、安装、交接试验及电力部门预防性试验的必测项目,能有效发现变压器线圈的选材、焊接、连接部位松动、缺股、断线等制造缺陷和运行后存在的隐患。

为了满足变压器直流电阻快速测量的需要,我公司利用自身技术优势研制了变压器直流电阻测试仪。该仪器是集助磁法测试、三相测试(YnY、△)和消磁功能于一体的新一代快速测试仪,是测量大型电力变压器直流电阻的理想设备。屏幕采用真彩色大屏幕高分辨率液晶显示屏,触控加飞梭旋钮操作,方便现场使用。具有中文菜单提示功能,操作简便直观,一次接线完成所有直阻测试项目,测试速度快,准确度高,量程宽。

产品别称

变压器助磁直流电阻测试仪、变压器消磁直流电阻测试仪、变压器助磁+消磁直流电阻测试仪、助磁直流电阻测试仪、消磁直流电阻测试仪、助磁+消磁直流电阻测试仪

产品特征

1·含助磁法测试、三相测试(Yn,Y、△)和消磁功能于一体。
2·对于Yn型、Y型和△型绕组均可采用三相测量方式进行测试,并计算出三相不平衡率。
3·测试电源最高输出电流40A,三相同时测量时20A+20A,测试范围0~25kΩ,满足绝大多数变压器的测试需求;并且集助磁法和消磁功能于一体,满足现场试验多种需求。
4·测试过程可自动计算5S、15S、30S内的电阻值变化率,可以辅助试验人员判断测试数据的稳定性,防止误读数据。
5·仪器具有380V错接保护、反电动势保护、断线保护和断电保护等多种保护功能,以及接地线未接报警功能。
6·仪器配有热敏打印机,本机存储数据200条,支持优盘海量存储。

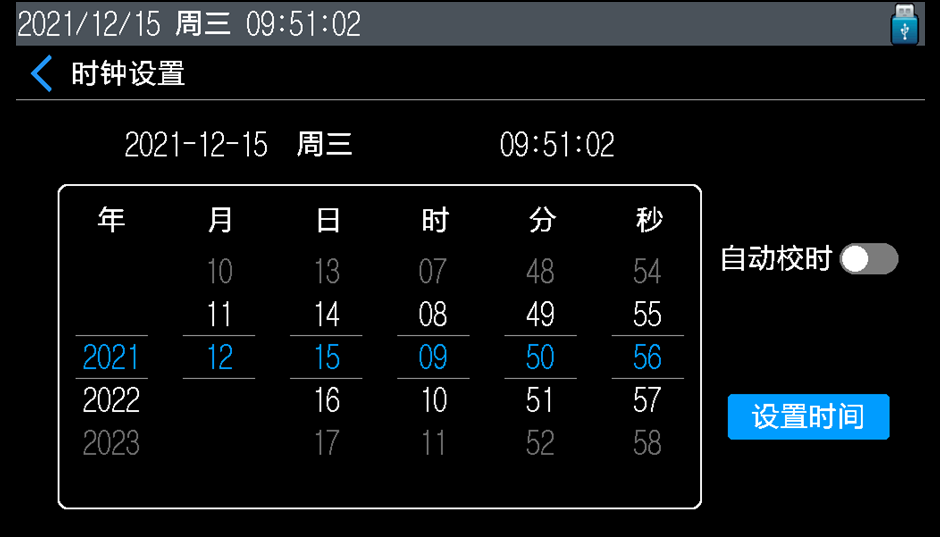

7·工业级7寸真彩大屏显示,清新简约显示风格设计,全触控加一键飞梭操作,为您创建舒适便捷的人机交互体验。

参数

输出电流

单相 40A20A10A5A1A0.2A10mA<1mA

三相 20A+20A10A+10A5A+5A1A+1A0.2A+0.2A

测量范围

单相

40A0.1mΩ~0.5Ω 20 A  0.5mΩ~ 1 Ω

10A1.0mΩ~ 2 Ω 5  A  10 mΩ~ 4 Ω

1A0.1Ω~ 20Ω 0.2A 1.0Ω~ 100Ω

10mA50Ω~ 2kΩ <1mA  500Ω~ 25kΩ

三相

20A + 20A0.2mΩ ~ 0.3 Ω

10A + 10A0.5mΩ ~ 0.6 Ω

5 A + 5 A  10mΩ ~ 1.5 Ω

1 A + 1 A0.1Ω ~ 7.0 Ω

0.2A+0.2A1.0 Ω ~  30 Ω

准确度

±(读数满量程×0.2%+2个字),最大分辨率0.1μΩ

最小分辨率

0.1μΩ

液晶显示器

电阻显示有效数字为 4

数据存储

500

环境温度

-10℃~50℃,相对湿度:<90%RH,不结露

电源

AC220V±10%, 50/60Hz

外形尺寸

420mm×250mm×340mm

重量

主机13.4KG  线箱:5.75KG

防护等级

IP55

附件

1

仪器主机

1

2

测试线(黄色、绿色、红色各2条,黑色1条)

1

3

三芯电源线

1

4

保险管10A

3

5

打印纸

1

6

说明书

1

7

出厂报告

1

8

合格证

1
