ZSYDF-20KVA/100KV 局放测试装置


  • 用于被试品高压试验时的局放量测试
  • 参考标准:DL/T 848.3-2004
    • 本成套系统由局放仪、无局放高压试验变压器、控制台、隔离变压器、高压耦合电容器、高压无局放限流电阻等六个部分组成
    • 4000KVA及以下变压器局放试验
    • 可精确测量变压器、氧化锌避雷器、高压开关、绝缘子、互感器试品

    • 品牌:中试所 ▪ 中试控股
    • 湖北电力试验技术研究协会会长单位
    • 国网 ▪ 南网 ▪ 内蒙电网 ▪ 中广核 / 首选品牌
  • 欢迎来电咨询 027-83621138  联系我们






  • 产品介绍
  • 应用展示
  • 图文集合
  • 质保方针
  • 资料下载

产品简介

ZSYDF-20KVA/100KV局放试验成套系统用于被试品高压试验时的局放量测试成套系统由局放仪、无局放高压试验变压器、控制台、隔离变压器、高压耦合电容器、高压无局放限流电阻等六个部分组成。

产品别称

变压器局部放电检测仪、局部放电测试仪、局放仪、局部放电系统、局部放电检测仪、局放测试仪、局部放电测试系统局部放电试验系统

产品特征

用于被试品高压试验时的局放量测试。成套系统由局放仪、无局放高压试验变压器、控制台、隔离变压器、高压耦合电容器、高压无局放限流电阻等六个部分组成。

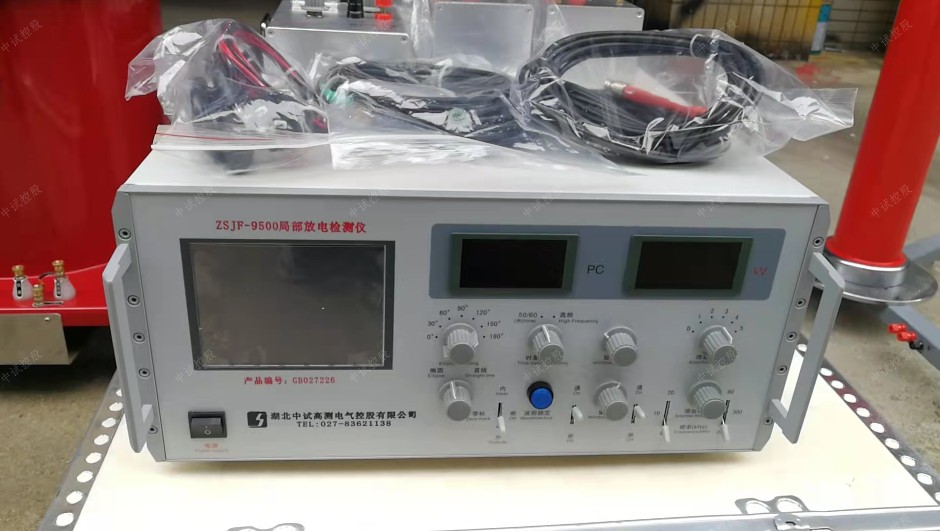

一、局放仪

1、局放仪概述

  局部放电局部放电是指在绝缘的局部位置放电,它并不构成整个绝缘的贯通性击穿。它包含三种放电形式:内部放电(在介质内部)、沿面放电(在介质表面)、电晕放电(在电极尖端)

  电荷量q在试品两端瞬时注入一定电荷量,使试品端电压的变化和由局部放电本身引起的端电压的变化相同,此注入量即为局部放电的视在电荷量。

  视在放电量校准器视在放电量校准器是一标准电量发生器,试验前它以输出某固定电量加之试品两端,模拟该试品在此电量下放电时局部放电测试仪的响应,此时调整刻度系数,确定局部放电检测仪的量程,以便在试验时测量该试品在额定电压下的视在放电量。因该放电量时以标准电量发生器比较后间接测出,而非直接测出,故此放电量称为“视在放电量”。校正电量发生器是测量局部放电时必备的仪器,它的性能参数直接关系到测试结果的准确性。视在放电量校准器由校准脉冲电压发生器和校准电容串联组成,其参数主要包括:脉冲波形上升时间、衰减时间、内阻、脉冲峰值、校准电容值等。校准脉冲电压发生器电压波形上升时间为从0.1U00.9U0的时间,衰减时间定义为从峰值下降到0.1U0的时间。

2、局放仪的组成单元:局放仪主机、校验脉冲发生器

3、局放仪主要技术参数

  可测试品的电容范围:6F~250F

  检测灵敏度及允许电流(见表1)

  椭圆扫描时基

频率:50100150200400Hz

旋转:以30度为一档,可旋转120

工作方式:标准-扩展-直线

高频时基椭圆的输入电压范围:13~275V

4、显示单元

采用100×80mm矩形示波管,有亮度与聚焦调节旋钮

5.放大器

① 3dB低频端频fL2040KHz任选

② 3dB高频端频率fH200300KHz任选

增益调节:粗调6档,档间增益差10倍±5%

细调范围:>10

正、负脉冲响应不对称性:<5%

6、时间窗

窗宽:5~150(50Hz) 连续可调

窗位置:每一窗可旋转0~170

两个时间窗可分别或同时控制

7、脉冲峰值表

线性指示:0~100误差不大于5%

指示:1~100误差不大于5%

8、具有辅助识别放电脉冲相位的零标志系统。

9、工作电源:220V±10%

10、体积:440×430×180mm

11、重量:约15Kg

  表1检测灵敏度及输入单元允许电流值

输入单元序号

调电容范围

灵敏度(PC)(不平衡电路)

允许电流有效值

不平衡电路

平衡电路

1

625100微微法

0.02

30mA

0.25A

2

25100400微微法

0.04

60mA

0.5A

3

1004001500微微法

0.06

120mA

1A

4

40015006000微微法

0.1

0.25A

2A

5

1500600025000微微法

0.2

0.5A

4A

6

0.0060.0250.1微法

0.3

1A

8A

7

0.0250.10.4微法

0.5

2A

15A

8

0.10.41.5微法

1

4A

30A

9

0.41.56.0微法

1.5

8A

60A

10

1.56.025微法

2.5

15A

120A

11

6.02560微法

5

25A

200A

12

2560250微法

10

50A

300A

7R

电阻

0.5

2A

15A

局放仪系统工程原理简介

若试品Ca在试验电压下产生局部放电时,经耦合电容Ck产生脉冲电流,由输入单元拾取得脉冲讯号,经低噪声前置放大、滤波放大器选择所需频带及主放放大后,在示波屏的椭圆扫描基线上显示出放电脉冲,同时也送到脉冲峰值表(对数表)显示其峰值。时间窗单元控制试验电压每一周期内脉冲峰值表的工作时间,并在这段时间内将显示屏的显示加亮,宽度与位置可以改变,进一步加强了抗干扰能力。

二、无局放高压试验变压器

无局放高压试验变压器采用绝缘筒油浸式设计,具有结构合理、外形美观、耐用性高等特点。

1、容量:20KVA

2、输入电压:AC400V

3、输入电流:50A

4、输出电压:AC100KV

5、输出电流:AC200 mA

6、局放量≤5PC

7、绝缘介质:SF6气体

三、控制台

控制台为无局放高压试验变压器的配套控制调压装置,为数显台式结构,外形美观、轻便等特点。

高压电压指示、低压电流指示、耐压计时指示、耐压计时整定、过流保护、过流保护整定、零位启动保护等主要功能。

1、容量:20KVA

2、输入电压:AC380V

3、输入电流:52A

4、输出电压:0430V可调

5、输出电流:050A

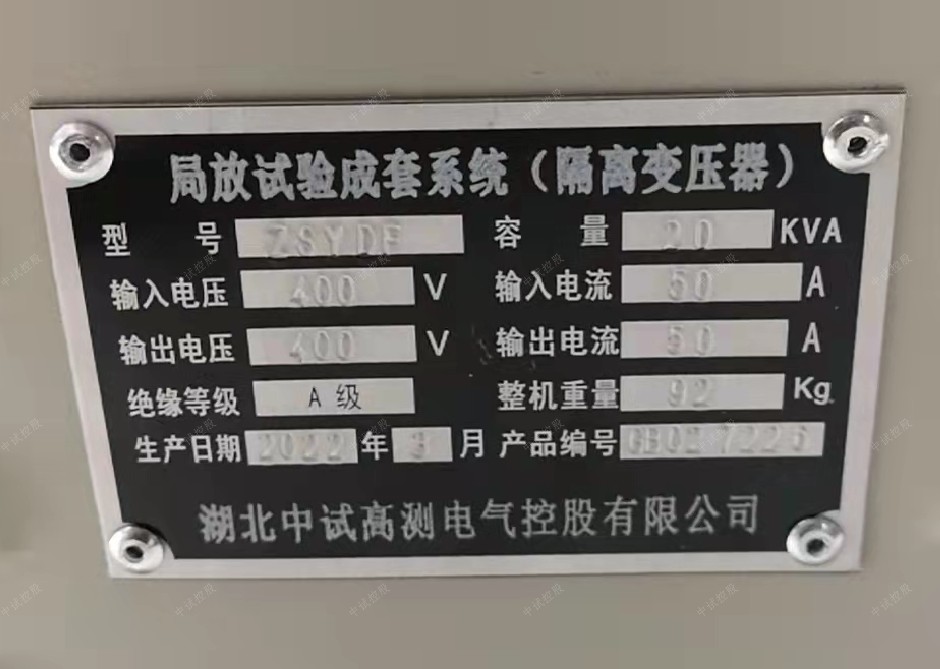

四、隔离变压器

隔离变压器的主要功能:采用双屏蔽方式制作,隔离电源电压中的谐波分量等干扰源使电源更干净更安全。

1、容量:20KVA

2、输入电压:AC400V

3、输入电流:50A

4、输出电压:400V

5、输出电流:50A

五、高压耦合电容

高压耦合电容的主要功能:提供与局放仪相匹配的高压耦合信号。其主要参数为100KV/800PF

六、高压限流电阻

高压无局放限流线绕电阻的主要功能:连接变压器与耦合电容,消除阻尼震荡。100KV/200mA

附件

序号

名称

型号

数量单位

1

控制台

ZSTC-20KVA

1

2

试验变压器

ZSYDF-20KVA/100KV

1

3

局放仪

ZSJF-9500

1

4

隔离变压器

20KVA

1

5

无局放耦合电容

100KV/600PF

1

6

高压无局放限流电阻

200mA100KV

1

7

输出高压线

10KV(悬空设置)

1

8

连接线

2*6mm²+3*1.5mm²(长5m

1

9

电源导线

2*6mm²(长3.0m

1

10

接地线

1.5mm²

1

11

连接线

2*6mm²(长3.0m

1

12

出厂报告

1

13

合格证

1

14

说明书

1

ZSYDF-20KVA/100KV局放试验成套系统可以做4000KVA及以下变压器,也可以做氧化锌避雷器、高压开关、绝缘子、互感器等。
