中试控股技术研究院鲁工为您讲解：10kv电缆中间头测试装置

ZSBP-44kVA/44kV变频串联谐振耐压试验装置

11kV/300mm2电缆1km交流耐压试验，电容量≤0.3755uF，试验频率30-300Hz，试验电压28kV，试验时间5min。
10kV开关等电气设备的交流耐压试验，试验频率30-300Hz，试验电压不超过42kV，试验时间1min。

参考标准：DL/T 849.6-2016，DL/T 474.4-2018

变频串联谐振耐压试验装置：ZSBP系列变频串联谐振耐压试验装置，中试控股采用调节电源频率的方式，使得电抗器与被试电容器实现谐振，从而在被试品上获得高电压大电流，因其所需电源功率小、设备重量轻体积小在国内外得到了广泛应用，

是当前高电压试验的新方法和潮流。不会出现任何恢复过电压。试品发生击穿时，因失去谐振条件，高电压也立即消失，电弧即刻熄灭，且恢复电压的再建立过程很长，很容易在再次达到闪络电压前断开电源，

这种电压的恢复过程是一种能量积累的间歇振荡过程，其过程长，而且不会出现任何恢复过电压。

ZSBP-44kVA/44kV变频串联谐振耐压试验装置主要技术参数
1.额定容量：44kVA
2.额定电压：22kV；44kV
3.额定电流：2A；1A
4.测量精度：系统有效值1.5级
5.工作频率：30-300Hz
6.装置输出波形：正弦波
7.品质因素：装置自身Q≥30(f=45Hz)
8.波形畸变率：输出电压波形畸变率≤1%
9.输入电源：单相220或三相380V电压，频率为50Hz
10.工作时间：额定负载下允许连续60min；过压1.1倍1分钟
11.温    升：额定负载下连续运行60min后温升≤65K
12.保护功能：过压、过流、零位启动、系统失谐（闪络）等保护功能
13.环境温度：－20℃-55℃
14.相对湿度：≤90%RH
15.海拔高度:≤3000米
ZSBP-44kVA/44kV变频串联谐振耐压试验装置主要功能及特征
ZSBP系列变频串联谐振耐压试验装置，中试控股采用调节电源频率的方式，使得电抗器与被试电容器实现谐振，从而在被试品上获得高电压大电流，因其所需电源功率小、设备重量轻体积小，在国内外得到了广泛应用，是当前高电压试验的新方法和潮流。
特点：

设备的重量和体积大大减少。串联谐振装置中，省去了笨重的大功率调压装置和普通的大功率工频试验变压器，而且，谐振激磁电源只需试验容量的1/Q，中试控股使得系统重量和体积大大减少，一般为普通试验装置的1/10-1/30。

有效改善输出电压波形。谐振电源是谐振式滤波电路，能改善输出电压的波形畸变，获得很好的正弦波形，有效防止了谐波峰值对试品的误击穿。

防止大的短路电流烧伤故障点。在串联谐振状态，当试品的绝缘弱点被击穿时，电路立即脱谐，回路电流迅速下降为正常试验电流的1/Q，而用并联谐振或者试验变压器做耐压试验时，击穿电流立即上升几十倍，两者相比，短路电流与击穿电流相差数百倍。串联谐振能有效的找到绝缘弱点，又不存在大的短路电流烧伤故障点的忧患。

串联谐振试验前有什么条件？
试验前条件分析
当我们拿到试验之后，我们要分析试验的主体是什么，比如：电力电缆、变压器、GIS组合器还是母线等等，针对不同的内容所施加的电压不一样，像同样是变压器，中性点接地和不接地的电压等级就不同，而且接线也不同，电压和容量直接影响串联谐振试验装置的配置方案，所说的配置方案也就是连接方式，串联方式、怎么串联以及串联几个等等。
要想达到串联谐振的条件是当容抗等于感抗时，即可产生谐振的条件。
串联谐振试验中控制逆变器的方法有调幅控制和脉冲调频控制两种。脉冲频率调制方法实现起来比较简单，可以在下面两种情况下使用。
1 )如果负载对工作频率范围没有严格限制,这时频率必须跟踪,但相位差可以存在而不处于谐振工作状态。
2 )如果负载的Q值较高,或者功率调节范围不是很大,则较小的频率偏差就可以达到调功的要求。

ZSBP-44kVA/44kV变频串联谐振耐压试验装置容量验证

装置容量定为44kVA，分两节电抗器，电抗器单节为22kVA1A

试验时设备组合方式

组合方式

被试品对象     电抗器选择

（22kVA/22kV两节）    激励变压器

输出端选择     试验电压(kV)

10kV/300mm2电缆1km         使用电抗器两节并联     1.5kV        ≤22kV

10kV开关等电气设备    使用电抗器两节串联     3kV  ≤42kV

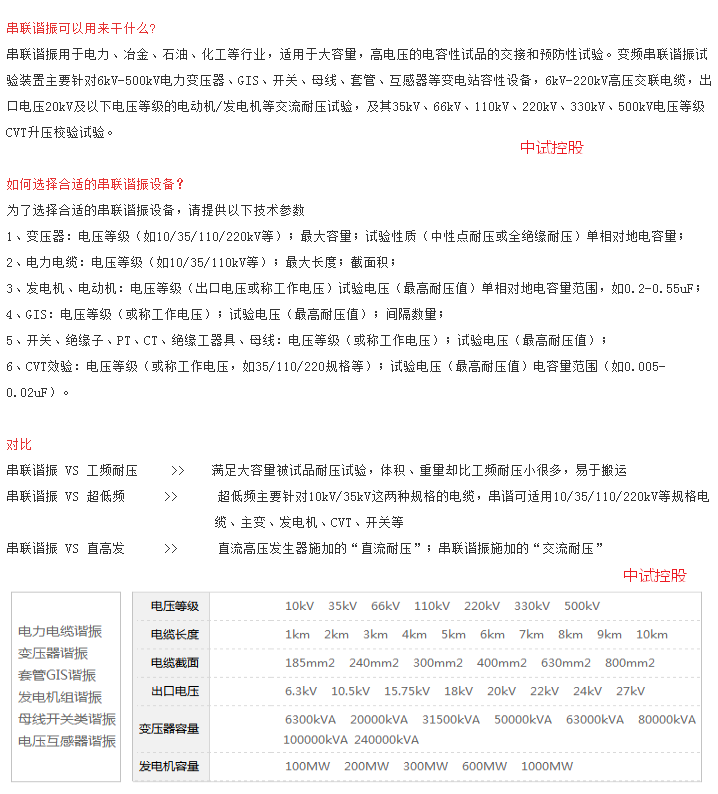

如何选择合适的变频串联谐振耐压试验装置？
为了选对规格，请提供以下技术参数
1、电力变压器：电压等级，大容量，试验性质（中性点耐压或全绝缘耐压）单相对地电容量；
2、电力电缆：电压等级，大长度，截面积；
3、发电机、电动机：电压等级（出口电压或称工作电压），试验电压（耐压值）单相对地电容量范围（如0.2-0.55uF等）；
4、开关、绝缘子、PT、CT、绝缘工器具、母线：电压等级（或称工作电压）；试验电压（耐压值）；
5、CVT效验：电压等级或称工作电压，试验电压（耐压值）电容量范围（如0.005-0.02uF）。

什么是串联谐振？
由于电力预防试验大多是对于大容量和高电压的电气设备，建议采用工频耐压进行绝缘性能的检测，也就是剔除了采用直流高压发生器对于电气设备绝缘性能检测的使用要求，虽两者都属于破坏性试验；

但经过长期的研究，采用工频耐压的方式相对于直流耐压稳定性，安全性要好，由于电气设备的容量大，电压高，往往像油浸式试验变压器一类的工频耐压设备无法满足测试要求，在国内，为了达到这一目的，基本通过变频串联谐振来实现测量。
变频串联谐振，“变频”在串联谐振电路中，通过调整可变的频率范围产生谐振条件，“串联”是指在整个电路中的链接方式，串联时，电压相加，电流不变，“谐振”是指的谐振电路，组合起来就是我们常说的串联谐振试验装置。

现场受到设备容量和体积等问题，目前国家尚无高压电力电缆敷设后在现场进行交流耐压试验的相应标准。有相关单位推荐使用工频及近似工频(30～300Hz)的交流试验方法。变频串联谐振是谐振式电流滤波电路，能改善电源波形畸变，获得较好的正弦电压波形，有效防止谐波峰值对被试品的误击穿。变频串联谐振工作在谐振状态，当被试品的绝缘点被击穿时，电流立即脱谐，回路电流迅速下降为正常试验电流的数十分之一。发生闪络击穿时，因失去谐振条件，除短路电流立即下降外，高电压也立即消失，电弧即可熄灭。其恢复电压的再建立过程很长，很容易在再次达到闪络电压断开电源，所以适用于高电压、大容量的电力设备的绝缘耐压试验。

南方电网公司2004年发布的企业标准之《电力设备预防性试验规程》内容中在电缆主绝缘耐压试验一项中规定了电缆的交流耐压试验标准，其试验频率推荐为20～300Hz，35kV及以下电缆试验电压为1.6倍的相电压，110kV电缆试验电压为1.36倍的相电压，220kV及以上电缆试验电压为1.12倍的相电压。

交流耐压试验方法的选择

1，超低频0.1Hz耐压试验

因被试电缆的电容量很大，工频试验时所需试验变压器的容量也要很大，导致试验设备笨重而不适于现场使用。采用0.1Hz作为试验电源，理论上可以将试验变压器的容量降低到1/500，试验变压器的重量可大大降低，可以较容易地移动到现场进行试验。目前，此种方法主要应用于中低压电缆的试验，由于试验条件的真实性毕竟不如近工频交流电压，电压等级偏低，还不能用于110kV及以上的高压电缆试验。

2，振荡电压试验

振荡电压试验是用直流电源给电缆充电，当达到试验电压后使放电间隙击穿而通过电感线圈放电，对电缆施加一定电压幅位、频率为kHz级的衰减振荡波电压作为挤包绝缘电缆线路的竣工试验方法的另一种途径。此种方法比直流耐压试验方法有效，但与工频电压试验相比， 其检查电缆主绝缘和附件缺陷的效果仍不理想， 一是波的衰减厉害，难以满足长电缆的需要;二是使局放增大，对电缆有较大伤害。

3，谐振耐压试验

谐振耐压试验方法是通过改变试验系统的电感量和试验频率，使回路处于谐振状态，这样试验回路中试品上的大部分容性电流与电抗器上的感性电流相抵消，电源供给的能量仅为回路中消耗的用功功率，为试品容量的1/Q(Q为系统的谐振倍数);因此试验电源的容量在降低，重量大大减轻。谐振耐压试验系统按调节方式分为调感式和调频式两种。

可调电感型谐振试验系统可以满足耐压要求，但由于重量大，可移动性差，主要用于试验室。变频串联谐振耐压试验是利用电抗器的电感与被试品电容实现电容谐振，在被试品上获得高电压、大电流，是当前高电压试验的一种新的方法与潮流，在国内外已经得到广泛的应用。

变频谐振试验系统不但能满足高压电缆的耐压要求，而且具有重量轻、可移动性好的优点，适宜现场试验。经分析比较，我们采用变频串联谐振成套试验装置，该装置采用固定电抗器作为谐振电抗器，以调频的方式实现谐振，频率的调节范围为30～300Hz，符合南方电网公司2004年发布的企业标准之《电力设备预防性试验规程》内容中推荐使用频率20～300Hz的谐振耐压试验。
