中试控股技术研究院鲁工为您讲解：220kV高压电缆交流耐压试验装置

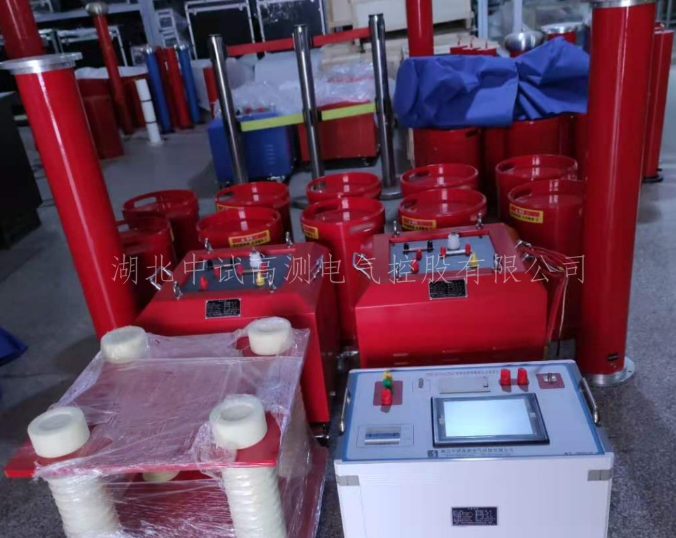

ZSBP-44kVA/44kV变频串联谐振耐压试验装置

11kV/300mm2电缆1km交流耐压试验，电容量≤0.3755uF，试验频率30-300Hz，试验电压28kV，试验时间5min。
10kV开关等电气设备的交流耐压试验，试验频率30-300Hz，试验电压不超过42kV，试验时间1min。

参考标准：DL/T 849.6-2016，DL/T 474.4-2018

变频串联谐振耐压试验装置：ZSBP系列变频串联谐振耐压试验装置，中试控股采用调节电源频率的方式，使得电抗器与被试电容器实现谐振，从而在被试品上获得高电压大电流，因其所需电源功率小、设备重量轻体积小在国内外得到了广泛应用，

是当前高电压试验的新方法和潮流。不会出现任何恢复过电压。试品发生击穿时，因失去谐振条件，高电压也立即消失，电弧即刻熄灭，且恢复电压的再建立过程很长，很容易在再次达到闪络电压前断开电源，

这种电压的恢复过程是一种能量积累的间歇振荡过程，其过程长，而且不会出现任何恢复过电压。

ZSBP-44kVA/44kV变频串联谐振耐压试验装置主要技术参数
1.额定容量：44kVA
2.额定电压：22kV；44kV
3.额定电流：2A；1A
4.测量精度：系统有效值1.5级
5.工作频率：30-300Hz
6.装置输出波形：正弦波
7.品质因素：装置自身Q≥30(f=45Hz)
8.波形畸变率：输出电压波形畸变率≤1%
9.输入电源：单相220或三相380V电压，频率为50Hz
10.工作时间：额定负载下允许连续60min；过压1.1倍1分钟
11.温    升：额定负载下连续运行60min后温升≤65K
12.保护功能：过压、过流、零位启动、系统失谐（闪络）等保护功能
13.环境温度：－20℃-55℃
14.相对湿度：≤90%RH
15.海拔高度:≤3000米
ZSBP-44kVA/44kV变频串联谐振耐压试验装置主要功能及特征
ZSBP系列变频串联谐振耐压试验装置，中试控股采用调节电源频率的方式，使得电抗器与被试电容器实现谐振，从而在被试品上获得高电压大电流，因其所需电源功率小、设备重量轻体积小，在国内外得到了广泛应用，是当前高电压试验的新方法和潮流。
特点：
1、装置具有过压、过流、零位启动、系统失谐（闪络）等保护功能，过压过流保护值可以根据用户需要整定，试品闪络时闪络保护动作并能记下闪络电压值，以供试验分析。
2、整个装置单件重量很轻，便于现场使用。
3、装置具有三种工作模式：全自动模式、手动模式、自动调谐手动升压模式；方便用户根据现场情况灵活选择，提高试验速度。
4、能存储和异地打印数据，存入的数据编号是数字，方便识别和查找。
5、装置自动扫频时频率起点可以在规定范围内任意设定，扫频方向可以向上、向下选择，同时液晶大屏幕显示扫描曲线，方便使用者直观了解是否找到谐振点。
6、ZSBP-44kVA/44kV变频串联谐振耐压试验装置采用DSP平台技术，可根据用户需要增减功能和升级，人机交换界面更为人性化。
7、所需电源容量大大减小。串联谐振电源是利用谐振电抗器和被试品电容谐振产生高电压和大电流的，在整个系统中，电源只需要提供系统中有功消耗的部分，因此试验所需的电源功率只有试验容量的1/Q。

如何选择合适的变频串联谐振耐压试验装置？
为了选对规格，请提供以下技术参数
1、电力变压器：电压等级，大容量，试验性质（中性点耐压或全绝缘耐压）单相对地电容量；
2、电力电缆：电压等级，大长度，截面积；
3、发电机、电动机：电压等级（出口电压或称工作电压），试验电压（耐压值）单相对地电容量范围（如0.2-0.55uF等）；
4、开关、绝缘子、PT、CT、绝缘工器具、母线：电压等级（或称工作电压）；试验电压（耐压值）；
5、CVT效验：电压等级或称工作电压，试验电压（耐压值）电容量范围（如0.005-0.02uF）。

什么是串联谐振？
由于电力预防试验大多是对于大容量和高电压的电气设备，建议采用工频耐压进行绝缘性能的检测，也就是剔除了采用直流高压发生器对于电气设备绝缘性能检测的使用要求，虽两者都属于破坏性试验；

但经过长期的研究，采用工频耐压的方式相对于直流耐压稳定性，安全性要好，由于电气设备的容量大，电压高，往往像油浸式试验变压器一类的工频耐压设备无法满足测试要求，在国内，为了达到这一目的，基本通过变频串联谐振来实现测量。

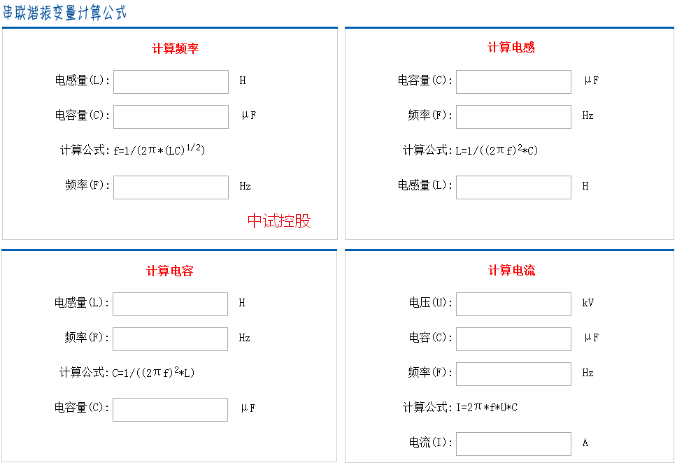

变频串联谐振，“变频”在串联谐振电路中，通过调整可变的频率范围产生谐振条件，“串联”是指在整个电路中的链接方式，串联时，电压相加，电流不变，“谐振”是指的谐振电路，组合起来就是我们常说的串联谐振试验装置。

发电机变频串联谐振试验装置产品特点：

1. 做同电压等级、同容量的发电机交流耐压试验其设备整体重量大大减轻，且单件设备重量小于60公斤，彻底解决现场搬运困难问题；

2. 整套装置原理先进，同时应用新型调频调感技术，严格保证发电机工频耐压试验要求；适用范围宽，大大提升设备使用价值；

3. 配置20Hz－300Hz变频控制源，其保护功能强，输出波形好，稳定性好，具备多种工作模式，操作方便，而且采用220V或380V两种电源，方便现场取电；

4. 先调感后调频方式能准确找到最大Q点，避免电压上升导致的谐振偏移；

5. 配置灵活，扩展功能强。可选配不同类型电抗器或采用多节串并联的方式，满足电力系统所有容性试品试验要求；同时可以满足需要做工频试验的场合，也可以满足变频方式做试验的场合；实现一机多用，性价比高。技术指标：

额定输出电压

0～50 kV (有效值)及以下

输出频率

45～65Hz

谐振电压波形

纯正弦波，波形畸变率≤1%

最大试验容量

2000KVA及其以下

工作制

满功率输出下，一次连续工作时间60min

品质因数

10～40

频率调节灵敏度

0．1HZ，不稳定度＜0.05%

工作电源

220V或380V±15%/50HZ±5%

产品配置及适用范围：

产品型号名称

适用试品对象

电抗器配备数

重量

100/50

发电机0.07~0.13

10KV电缆≤1KM

（300m㎡）

50KV/1A固定电抗器 一台

35㎏

50KV/1A可调电抗器 一台

58㎏

150/50

发电机0.13~0.2

10KV电缆≤1.5KM

（300m㎡）

50KV/1.5A固定电抗器 一台

45㎏

50KV/1.5A可调电抗器 一台

65㎏

225/50

发电机0.2~0.27

10KV电缆≤2.5KM

（300m㎡）

50KV/1.5A固定电抗器 两台

45㎏

50KV/1.5A可调电抗器 一台

65㎏

360/60

发电机0.27~0.33

60KV/2A固定电抗器 两台

85㎏

变压器电站串联谐振试验设备选型指南

产品简介：

       交流耐压试验装置适用于变压器、断路器、开关、GIS系统、电缆、套管、绝缘子等设备的交流耐压试验。

具备高压过压保护、低压过流保护，以及失谐保护、零位、闪络保护、紧急停机、欠压保护等多重保护功能。既可满足高电压、小电流的设备试验条件要求，又可满足低电压、大电流的设备试验条件要求，具有较宽的适用范围。

       交流耐压试验装置的频率调节，分为粗调和细调，并可自动寻找试验谐振点，保证谐振频率在整个试验过程中不发生漂移；所需电源容量小，试验所需的电源功率只有试验容量的1/Q；体积小，重量轻，为普通试验装置的1/3-1/5；谐振电源是谐振式滤波电路，能改善输出电压的波形畸变，获得很好的正弦波形，有效防止了谐波峰值对试品的误击穿；具备多种工作模式，采用220V或380V单相电源，方便现场取电；多只方式，积木式组合，可串可并操作简单，方便现场使用。



产品别名：交流耐压谐振装置、变频谐振、变频串联谐振、串联谐振、串联谐振变压器、变压器电站串联谐振试验设备

1、所需电源容量大大减小，试验所需的电源功率只有试验容量的1/Q。

2、体积小，重量轻，一般为普通试验装置的1/3-1/5；

3、谐振电源是谐振式滤波电路，能改善输出电压的波形畸变，获得很好的正弦波形，有效的防止了谐波峰值对试品的误击穿。

4、变频电源保护功能强，稳定性好；具备具备全自动（自动调谐、自动升压）、全手动（手动调谐、手动升压）以及半自动（自动调谐、手动升压及手动调谐、自动升压）的多种工作模式，可任意切换使用，操作方便；采用220V或380V单相电源，方便现场取电。

5、配置灵活，扩展功能强。谐振电抗器采用多只方式，积木式组合，可串可并，满足多种试品的试验要求，更方便现场使用。

6、大屏幕触摸LED液晶彩屏和外接鼠标直接完成各种参数的设置，试验结果可保存、打印、上传、回查等。

1、环境温度：-10℃～45℃

2、工作湿度：≤90%

3、海拔高度：≤3000m

4、电源输入：380V±10%三相或 220V±10%单相(10kW以下),50Hz

5、额定试验容量：0～5000kVA

6、谐振电压：0～1000kV

7、频率调节范围：20～300Hz

8、系统测量精度：1.0级

9、频率调节分辨率：0.01Hz

10、不稳定度：≤0.05%

11、输出波形： 正弦波

12、波形畸变率：≤0.5%

13、噪   声：≤60dB

14、电抗器Q值：30～90

15、工作制：满功率输出下，连续工作时间60min
