中试控股技术研究院鲁工为您讲解：35kV电缆串联谐振/电科院推荐

ZSBP-44kVA/44kV变频串联谐振耐压试验装置

11kV/300mm2电缆1km交流耐压试验，电容量≤0.3755uF，试验频率30-300Hz，试验电压28kV，试验时间5min。
10kV开关等电气设备的交流耐压试验，试验频率30-300Hz，试验电压不超过42kV，试验时间1min。

参考标准：DL/T 849.6-2016，DL/T 474.4-2018

变频串联谐振耐压试验装置：ZSBP系列变频串联谐振耐压试验装置，中试控股采用调节电源频率的方式，使得电抗器与被试电容器实现谐振，从而在被试品上获得高电压大电流，因其所需电源功率小、设备重量轻体积小在国内外得到了广泛应用，

是当前高电压试验的新方法和潮流。不会出现任何恢复过电压。试品发生击穿时，因失去谐振条件，高电压也立即消失，电弧即刻熄灭，且恢复电压的再建立过程很长，很容易在再次达到闪络电压前断开电源，

这种电压的恢复过程是一种能量积累的间歇振荡过程，其过程长，而且不会出现任何恢复过电压。

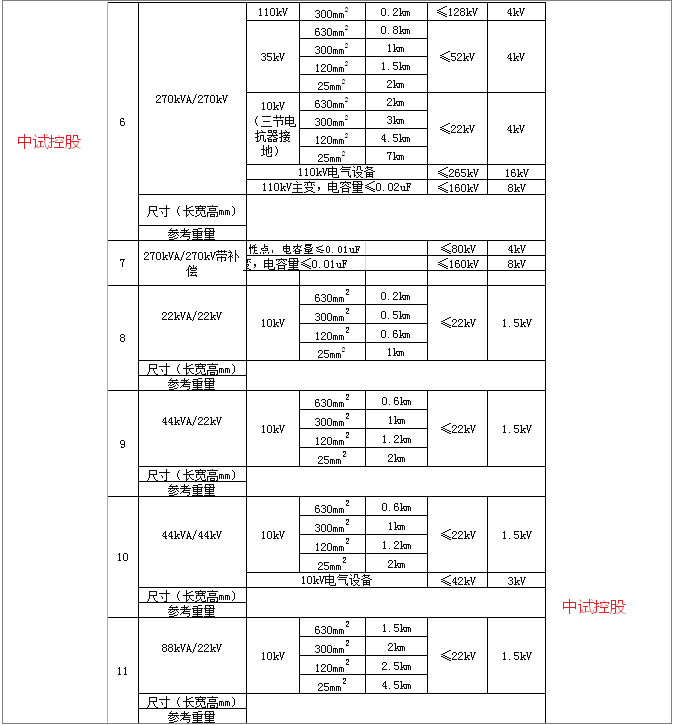

ZSBP-44kVA/44kV变频串联谐振耐压试验装置主要技术参数
1.额定容量：44kVA
2.额定电压：22kV；44kV
3.额定电流：2A；1A
4.测量精度：系统有效值1.5级
5.工作频率：30-300Hz
6.装置输出波形：正弦波
7.品质因素：装置自身Q≥30(f=45Hz)
8.波形畸变率：输出电压波形畸变率≤1%
9.输入电源：单相220或三相380V电压，频率为50Hz
10.工作时间：额定负载下允许连续60min；过压1.1倍1分钟
11.温    升：额定负载下连续运行60min后温升≤65K
12.保护功能：过压、过流、零位启动、系统失谐（闪络）等保护功能
13.环境温度：－20℃-55℃
14.相对湿度：≤90%RH
15.海拔高度:≤3000米

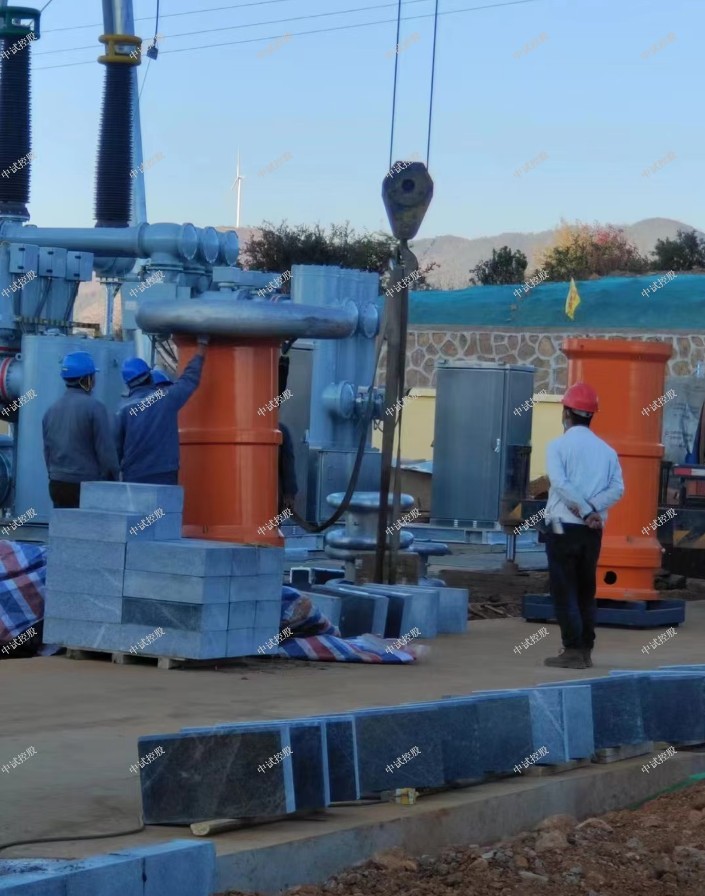

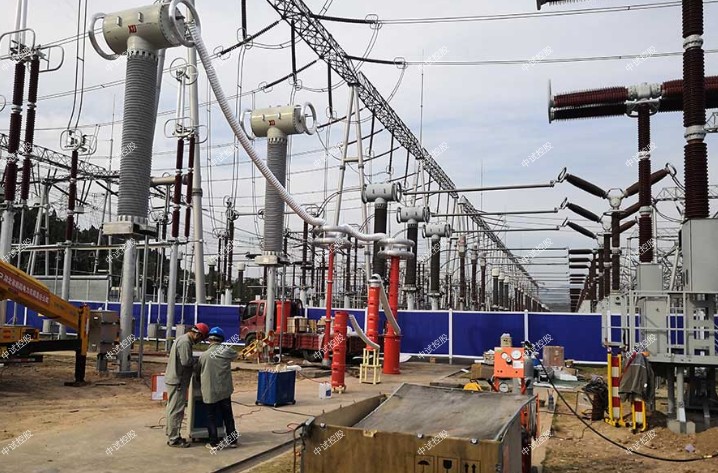

交流耐压试验是电力设备绝缘强度有效和直接的方法，是电力预防性试验的一项重要内容。 此外，由于交流耐压试验电压一般比运行电压高，因此通过试验后，设备有较大的安全裕度，因此交流耐压试验是电力设备安全运行的一种重要手段。一般变频串联谐振试验装置来进行交流耐压试验。
试验电压的确定
交流耐压试验中，关键的问题就是正确选择试验电压的数值，一方面要求能保证绝缘水平，另一方面要考虑因试验电压过高而引起的绝缘劣化。
一般应考虑以下几个因素：
1、在被试品上可能产生过电压的数值、持续时间及其次数。如被试品遭受较高过电压的可能性极小，则可不必采用过高的试验电压；如被试品（如直接与架空线连接的发电机）可能遭受到较高的过电压时，则应适当提高试验电压的数值。
2、电气设备设计时采用的绝缘水平。
3、设备绝缘的状况。设备在运行中由于各种条件的影响，使绝缘逐步劣化，绝缘性能下降，故在确定试验电压时，应考虑到绝缘损伤的程度和运行年限。例如，运行中设备的试验电压应为出厂时的75%~90%。
被试品是否被穿可按下述各种情况进行判断：
1、根据试验时接入的表计进行分析，一般情况下，若电流表突然上升，则表明被试品击穿（过流继电器动作，自动跳闸）。但当被试品的容抗XC  与试验变压器的漏抗 XL之比不大于2时，虽然被试品击穿，电流表指示也不会发生明显的变化，有时还可能出现电流表指示反而下降的情况。
若出现这种情况，应根据在高压侧的测量电压装置高压侧的电压，被试品若击穿，其电压表只是要突然下降，而在低压侧测量的电压表也要下降，但有时很不明显。
2、根据试验控制回路的状况进行分析。若过流继电器整定值适当，则被试品击穿时过流继电器动作，电磁开关即跳闸。若整定值过小，可以在升压过程中因被试品的电容电流过大而使过流继电器动作而跳闸。
3、根据被试品状况进行分析。试验过程中，如被试品发出响声、断续放电响声、冒烟、产生气体、有焦臭味、及燃烧等都是不能容许的，应查明原因。如查明这种情况来自被试品绝缘部分，则可以认为被试品存在问题或已确实被。
什么是串联谐振？
由于电力预防试验大多是对于大容量和高电压的电气设备，建议采用工频耐压进行绝缘性能的检测，也就是剔除了采用直流高压发生器对于电气设备绝缘性能检测的使用要求，虽两者都属于破坏性试验，但经过长期的研究，采用工频耐压的方式相对于直流耐压稳定性，安全性要好，由于电气设备的容量大，电压高，往往像油浸式试验变压器一类的工频耐压设备无法满足测试要求，在国内，为了达到这一目的，基本通过变频串联谐振来实现测量。
变频串联谐振，“变频”在串联谐振电路中，通过调整可变的频率范围产生谐振条件，“串联”是指在整个电路中的链接方式，串联时，电压相加，电流不变，“谐振”是指的谐振电路，组合起来就是我们常说的串联谐振试验装置。
串联谐振试验前有什么条件？
试验前条件分析
当我们拿到试验之后，我们要分析试验的主体是什么，比如：电力电缆、变压器、GIS组合器还是母线等等，针对不同的内容所施加的电压不一样，像同样是变压器，中性点接地和不接地的电压等级就不同，而且接线也不同，电压和容量直接影响串联谐振试验装置的配置方案，所说的配置方案也就是连接方式，串联方式、怎么串联以及串联几个等等。
要想达到串联谐振的条件是当容抗等于感抗时，即可产生谐振的条件。
串联谐振试验中控制逆变器的方法有调幅控制和脉冲调频控制两种。脉冲频率调制方法实现起来比较简单，可以在下面两种情况下使用。
1 )如果负载对工作频率范围没有严格限制,这时频率必须跟踪,但相位差可以存在而不处于谐振工作状态。
2 )如果负载的Q值较高,或者功率调节范围不是很大,则较小的频率偏差就可以达到调功的要求。

变频串联谐振采用的是谐振原理，在系统回路中产生一定频率的电压与回路中的电容，电抗产生谐振，其电容（试品）两端产生谐振电压后，再进行升压，使电容两端的电压达到试验电压。

在电力系统中，当电压过高时，可能击穿绝缘介质，损坏电气设备;在无线电电路中，则常利用谐振的特点达到有选择的传递信号的目的。电感或电容上产生的电压到底是电源电压的多少倍|我们用品质因数Q来表示。

在收音机电路中，品质因数Q值越大，很容易就可以检测出需要的信号，它的选择性越好，好的电路。但是在实际中，Q值并不总是越大越好，比如音频放大，我们所要选择的频率不是一个单一的频率，我们希望放大的是整个声音频带范围内的信号，也就是通频带要宽越好，这样才能保证信号不出现失真，由于Q与通频带宽度存在矛盾，此时一般选择一个适中的值。

因此串联谐振又称电压谐振。

谐振时电感和电容两端的等效阻抗为0，相当于短路。

阻抗条件，谐振后虚部相等符号相反。串联阻抗等于0，并联阻抗等于无穷大。就是在谐振的时候，串联电路谐振电流无穷大;并联电路谐振电压无穷大(理论值)。

在电阻、电容、电感串联电路中，出现电源、电压、电流同相位现象，叫做串联谐振，其特点是：电路呈纯电阻性，电源、电压和电流同相位，电抗X等于0，阻抗Z等于电阻R，此时电路的阻抗最小，电流最大，在电感和电容上可能产生比电源电压大很多倍的高电压，因此串联谐振也称电压谐振。

谐振电压与原电压叠加，并联谐振：在电阻、电容、电感并联电路中，出现电路端电压和总电流同相位的现象，叫做并联谐振，其特点是：并联谐振是一种完全的补偿，电源无需提供无功功率，只提供电阻所需要的有功功率，谐振时，电路的总电流最小，而支路电流往往大于电路中的总电流，因此，并联谐振也叫电流谐振。

在电阻、电容和电感串联的电路中，感抗Xl和Xc的作用是直接相减的。如果满足一定条件，恰好使Xl=Xc，则电路的电抗等于零，电路中的电流和电压相位相同，没有无功功率在电阻与电感、电容间交换。电路的这种状态称为串联谐振。

电路谐振条件是Xc=Xl，即ωL=1/ωC，由此可得电路固有谐振条件为f0=1/(2π√LC)。

阻抗条件：谐振后虚部相等符号相反。串联阻抗等于0，并联阻抗等于无穷大。就是在谐振的时候，串联电路谐振电流无穷大;并联电路谐振电压无穷大(理论值)。或者说：(1)串联电路中：总的输入阻抗的虚部等于零(谐振就是输出的电压和电流同相)(2)并联电路中：总的输入导纳虚部为零电路实验从RLC 串联谐振电路的方程分析出发， 推导了电路在谐振状态下的谐振频率、品质因数和输入阻抗， 并且基于Multisim仿真软件创建RLC 串联谐振电路， 利用其虚拟仪表和仿真分析， 分别用测量及仿真分析的方法验证它的理论根据。其结果表明了仿真与理论分析的一致性， 为仿真分析在电子电路设计中的运用提供了一种可行的研究方法。

谐振现象是正弦稳态电路的一种特定的工作状态。通常，谐振电路由电容、电感和电阻组成，按照其原件的连接形式可分为串联谐振电路、并联谐振电路和耦合谐振电路等。

由于谐振电路具有良好的选择性，在通信与电子技术中得到了广泛的应用。比如，串联谐振时电感电压或电容电压大于激励电压的现象，在无线电通信技术领域获得了有效的应用，例如当无线电广播或电视接收机调谐在某个频率或频带上时，就可使该频率或频带内的信号特别增强，而把其他频率或频带内的信号滤去，这种性能即称为谐振电路的选择性。所以研究串联谐振有重要的意义。

在含有电感L 、电容C 和电阻R 的串联谐振电路中，需要研究在不同频率正弦激励下响应随频率变化的情况， 即频率特性。Multisim 仿真软件可以实现原理图的捕获、电路分析、电路仿真、仿真仪器测试等方面的应用， 其数量众多的元件数据库、标准化仿真仪器、直观界面、简洁明了的操作、强大的分析测试、可信的测试结果都为众多的电子工程设计人员提供了一种可靠的分析方法， 同时也缩短了产品的研发时间。
