中试控股技术研究院鲁工为您讲解：电缆耐压试验装置

ZSBP-54KVA/54KV变频串联谐振成套试验装置

10kV/300mm2的电缆，长度1km，电容量≤0.378uF试验频率为30-300Hz,试验电压22kV。
35kV/300mm2的电缆，长度0.5km，电容量≤0.01uF试验频率为30-300Hz,试验电压52kV。

参考标准：DL/T 849.6-2016，DL/T 474.4-2018

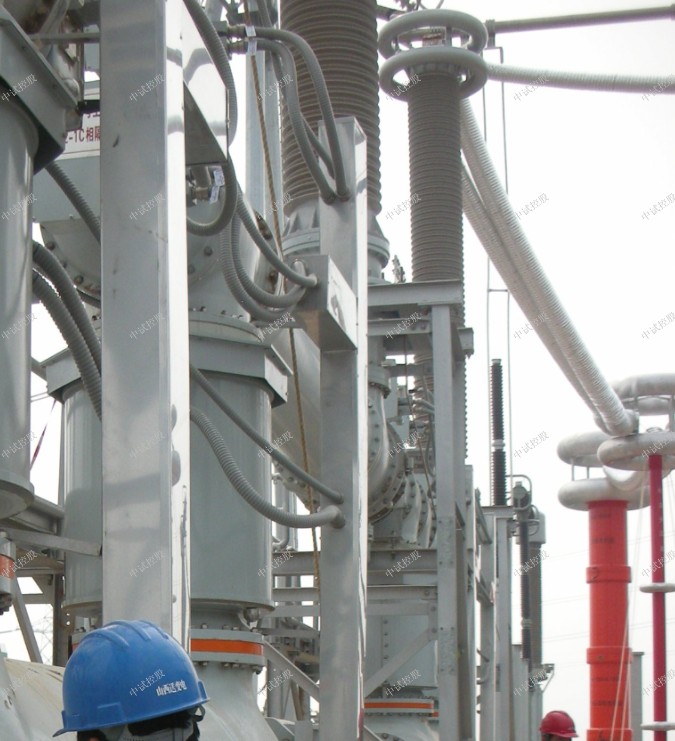

变频串联谐振耐压试验装置：ZSBP系列变频串联谐振耐压试验装置，中试控股采用调节电源频率的方式，使得电抗器与被试电容器实现谐振，从而在被试品上获得高电压大电流，因其所需电源功率小、设备重量轻体积小在国内外得到了广泛应用，是当前高电压试验的新方法和潮流。

交流耐压试验是电力设备绝缘强度有效和直接的方法，是电力预防性试验的一项重要内容。 此外，由于交流耐压试验电压一般比运行电压高，因此通过试验后，设备有较大的安全裕度，因此交流耐压试验是电力设备安全运行的一种重要手段。一般变频串联谐振试验装置来进行交流耐压试验。
试验电压的确定交流耐压试验中，关键的问题就是正确选择试验电压的数值，一方面要求能保证绝缘水平，另一方面要考虑因试验电压过高而引起的绝缘劣化。

中试控股系统主要性能及参数
1、电源电压：   220V±10%、50Hz；
  2、额定容量：  54KVA；
  3、输出电压：    54KV，
  4、输出电流：   1A，2A，
  5、输出电压波形:  正弦波；
6、输出电压波形畸变率: ≤0.5% ；
7、允许连续工作时间：额定输出电流下持续运行时间为60分钟；
  8、输出频率范围:     30～300Hz ；
    9、品质因数:         ≥30
10、系统噪声:       ≤60db
11、系统测量精度:    1.0级
12、频率分辨率:      0.01Hz
13、频率不稳定度:    ≤0.05%
14、环境温度：       -25℃～ +55℃
相对湿度:       ≤90%
海拔高度:       ≤2000m
15、具备手动试验/自动调谐/自动试验模式。
16、具备大屏幕显示,可指示:输出电压(有效值)及输出频率等。
17、具备试验电压、时间、试验频率范围等试验参数设置功能。
18  具备过电压、过电流、过热保护功能。
19、具备闪络保护功能,在试品发生闪络时谐振回路失谐,电源立即停止输出,屏幕提示“试验失败”及相关信息。
20、具备各种数据打印功能。

统配置及具体参数

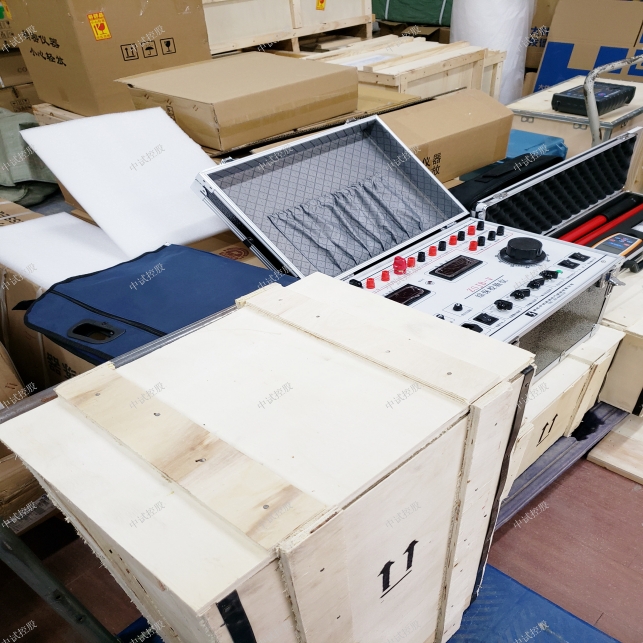

1、变频控制电源6KW                1台
a) 变频控制电源采用高压耐压试验专用变频电源,采用一体化设计,控制电源本体具备调频、调压、控制、保护等功能。
b) 额定输出容量:  6KW
c) 工作电源:      交流220V、50Hz 。
d) 输出电压:      0～250V可调。
e) 输出电压不稳定度≤0.05%
f) 最大输出电流:  24A
g) 输出波形:正弦波,      波形畸变率:≤0.5%
h) 频率调节范围:  30～300Hz
频率调节分辨率: 0.001 Hz
i) 连续运行时间: 大于1小时
j) 噪声水平:≤ 60dB
k) 变频电源采用高性能专用微机控制电压、频率调节
l) 变频电源配备专用引线和插头与其他设备进行连接。
m) 保   护 ：具有过压、过流、过热、放电保护功能。
n) 具备手动试验/自动调谐/自动试验三种模式,并可任意切换。
具备大屏幕显示,可指示:输出电压(有效值)及输出频率、励磁电流、励磁电压、试验时间等。
具备试验电压、时间、试验频率范围等试验参数设置功能及各种数据打印功能。
  O) 重   量： 16Kg
2、 中试控股励磁变压器6KVA            1台
a) 额定容量:    6KVA
b) 输入电压:    250V
c) 输出电压：   1.75KV；3.5KV；
d) 工作频率范围： 30～300Hz
e) 连续运行时间: 大于1小时
f) 电压比测量误差: 小于1%
g) 结构： 采用干式结构,绝缘耐热等级H级,满足干式变压器国家规范要求；
高﹑低压绕组间和铁芯设静电屏蔽,既作为励磁变,又是隔离变；
内置过电压保护,防止击穿反击。
  h) 重   量：    40Kg ;

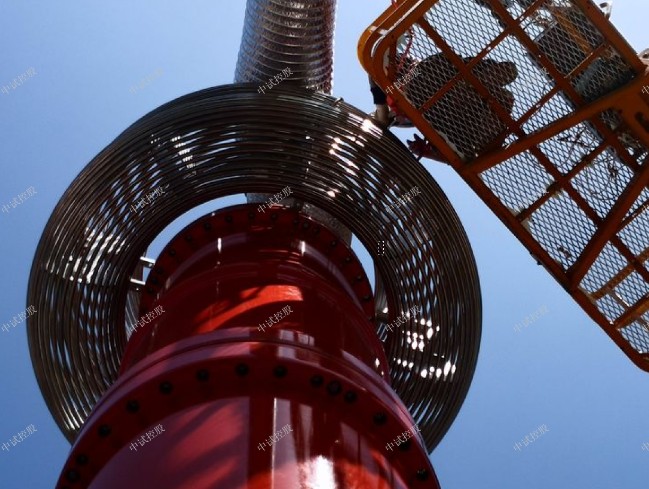

3、高压电抗器 DK-27/27      2台
a) 额定容量：   27KVA
b) 额定电压：   27KV
c) 额定电流：1A
e) 品质因素：  Q≥30
f) 结    构： 干式；
    g)  重    量： 35Kg/台
h) 连续运行时间：≥ 1小时
4、 电容分压器   60/0.003              1台
a) 额定电压：    60KV
b) 工作频率：    30～300Hz
c) 分 压 比：    1000：1
d) 分压比误差：  ≤1%,
e) 测量精度：    交流有效值1.0级
f) 介质损耗：    tgδ≤0.5% ;
g) 重    量：    10Kg
h)高﹑低压臂的电容采用一致的介质结构,温度系数小,角位移小,在30-300HZ内分压比不变。

结构： 采用干式结构,绝缘耐热等级H级,满足干式变压器国家规范要求；高﹑低压绕组间和铁芯设静电屏蔽,既作为励磁变,又是隔离变；内置过电压保护,防止击穿反击。

一般应考虑以下几个因素：
1、在被试品上可能产生过电压的数值、持续时间及其次数。如被试品遭受较高过电压的可能性极小，则可不必采用过高的试验电压；如被试品（如直接与架空线连接的发电机）可能遭受到较高的过电压时，则应适当提高试验电压的数值。
2、电气设备设计时采用的绝缘水平。
3、设备绝缘的状况。设备在运行中由于各种条件的影响，使绝缘逐步劣化，绝缘性能下降，故在确定试验电压时，应考虑到绝缘损伤的程度和运行年限。例如，运行中设备的试验电压应为出厂时的75%~90%。

    直流侧调功

    直流侧调功方式是在逆变器的直流侧进行输出功率调节的方式,中试控股即通过对逆变环节输入电压值的调节实现对逆变器输出功率的调节。通常有两类直流侧调功方式相控整流调功和直流斩波调功。

1.相控整流调功

    整流电路采用全控或半控器件进行可控整流,通过调节触发角得到不同的整流输出直流电压供给逆变环节,从而改变逆变器输出功率。相控整流方式很大的不足是由于触发角直接影响到网侧功率因数,因此采用相控整流调功时会使系统网侧功率因数变低,同时也会给电网带来不同程度的谐波危害。另外,还有采用半控器件时系统调节响应快速性差等缺点。

    2.直流斩波调功

    直流斩波调功电路拓扑,即在整流与逆变环节之间加入DC/DC变换器,通过调节DC/D变换器的功率器件导通占空比来改变输出电压,从而调节感应加热电源的输出功率,该模式采用不控整流方式,大大降低了系统对电网的干扰,且提高了网侧功率因素但需在主电路增加一级直流调压和滤波电路,大大增加了电源的体积和成本,且斩波主开关器件工作在硬开关状态,开关损耗大,不易在高频及大容量系统中应用。

    逆变侧调功

    逆变侧调功即在逆变器侧通过对逆变桥功率器件开通关断的控制改变逆变器输出电压的有效值从而实现对逆变器输出功率的调节。常见的逆变调功方法主要有脉冲频率调制法、脉冲密度调制法、PWM调制法,下面分别进行介绍。采用逆变侧调功方案,就可以在直流侧采用不控整流,从而大大提高系统整体网侧功率因数,同时逆变侧功率调节的响应速度比采用直流侧调节要快。

    1.频率调制

    串联谐振电路的阻抗频率特性。如果让负载工作在感性状态下,中试控股那么负载阻抗将随频率的提高而提高,从而减小输出功率。频率调制的方式简单易行,而且容易实现软开关。但是调节范围有限,如果要求输出功率接近零,就要求开关频率达到无穷大,这显然是不可能的,所以只有在值较高的时候才比较有优势。

    2.脉冲密度调制

    就是通过控制脉冲密度,从而控制输出平均功率,来达到控制功率的目的。中试控股也就是通过控制加热时间来控制功率。这种控制方法较容易实现,在传统的电阻加热的设备中比较常用。但是由于是间断加热,所以加热效果不好,使加热对象加热不均匀,这种方法较少用。

    3.脉冲宽度调制

    该方法通常采用不控整流桥和滤波电路为逆变桥提供稳定的直流输入电压,应用负载频率跟踪技术,使电流过零信号与基准桥臂驱动信号同步,通过调节逆变桥基准桥臂与移相桥臂的驱动信号之间的移相角,尽而改变输出电压脉宽,使得负载输出的正负交替电压之间插入一个零电压区,从而调节输出电压的有效值,实现功率调节。在这种控制方案下电路中的功率开关器件易实现ZVS或ZCS软开关,减少了开关损耗和电磁干扰,同时调功范围宽、速度快、功率因数高、负载适应性好,克服了整流调功和PFM调功的缺点,是目前一种较好的控制方案。而根据输出电压基波和输出电流的相位关系有三种移相调功方式：

    （1）容性移相PWM调功方式输出电压基波相位滞后输出电流

    （2）谐振移相PWM调功方式输出电压基波与输出电流同相位

    （3）感性移相PWM调功方式输出电压基波相位超前输出电流。
