中试控股技术研究院鲁工为您讲解：10kV/300mm2电缆1.5km串联谐振

ZSBP-54KVA/54KV变频串联谐振成套试验装置

10kV/300mm2的电缆，长度1km，电容量≤0.378uF试验频率为30-300Hz,试验电压22kV。
35kV/300mm2的电缆，长度0.5km，电容量≤0.01uF试验频率为30-300Hz,试验电压52kV。

参考标准：DL/T 849.6-2016，DL/T 474.4-2018

变频串联谐振耐压试验装置：ZSBP系列变频串联谐振耐压试验装置，中试控股采用调节电源频率的方式，使得电抗器与被试电容器实现谐振，从而在被试品上获得高电压大电流，因其所需电源功率小、设备重量轻体积小在国内外得到了广泛应用，是当前高电压试验的新方法和潮流。

交流耐压试验是电力设备绝缘强度有效和直接的方法，是电力预防性试验的一项重要内容。 此外，由于交流耐压试验电压一般比运行电压高，因此通过试验后，设备有较大的安全裕度，因此交流耐压试验是电力设备安全运行的一种重要手段。一般变频串联谐振试验装置来进行交流耐压试验。
试验电压的确定交流耐压试验中，关键的问题就是正确选择试验电压的数值，一方面要求能保证绝缘水平，另一方面要考虑因试验电压过高而引起的绝缘劣化。

ZSBP-54KVA/54KV变频串联谐振成套试验装置
技术方案
适用范围
1. 10kV/300mm2的电缆，长度1km，电容量≤0.378uF试验频率为30-300Hz,试验电压22kV。
2. 35kV/300mm2的电缆，长度0.5km，电容量≤0.01uF试验频率为30-300Hz,试验电压52kV。
中试控股系统主要性能及参数
1、电源电压：   220V±10%、50Hz；
  2、额定容量：  54KVA；
  3、输出电压：    54KV，
  4、输出电流：   1A，2A，
  5、输出电压波形:  正弦波；
6、输出电压波形畸变率: ≤0.5% ；
7、允许连续工作时间：额定输出电流下持续运行时间为60分钟；
  8、输出频率范围:     30～300Hz ；
    9、品质因数:         ≥30
10、系统噪声:       ≤60db
11、系统测量精度:    1.0级
12、频率分辨率:      0.01Hz
13、频率不稳定度:    ≤0.05%
14、环境温度：       -25℃～ +55℃
相对湿度:       ≤90%
海拔高度:       ≤2000m
15、具备手动试验/自动调谐/自动试验模式。
16、具备大屏幕显示,可指示:输出电压(有效值)及输出频率等。
17、具备试验电压、时间、试验频率范围等试验参数设置功能。
18  具备过电压、过电流、过热保护功能。
19、具备闪络保护功能,在试品发生闪络时谐振回路失谐,电源立即停止输出,屏幕提示“试验失败”及相关信息。
20、具备各种数据打印功能。

结构： 采用干式结构,绝缘耐热等级H级,满足干式变压器国家规范要求；高﹑低压绕组间和铁芯设静电屏蔽,既作为励磁变,又是隔离变；内置过电压保护,防止击穿反击。

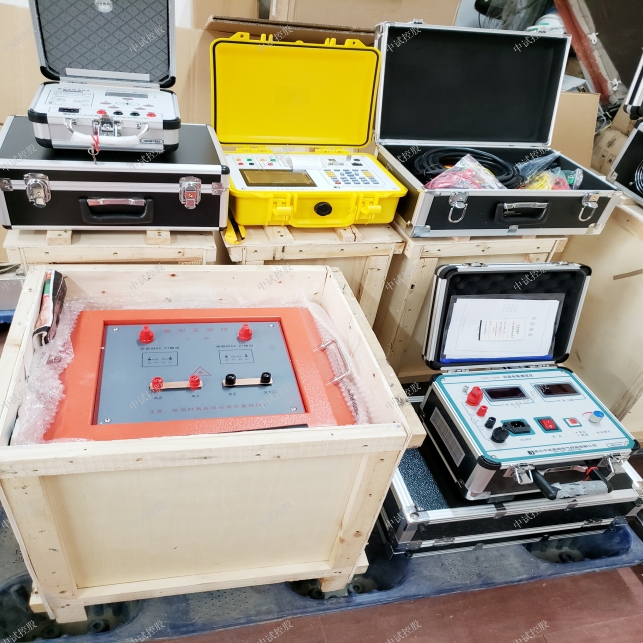

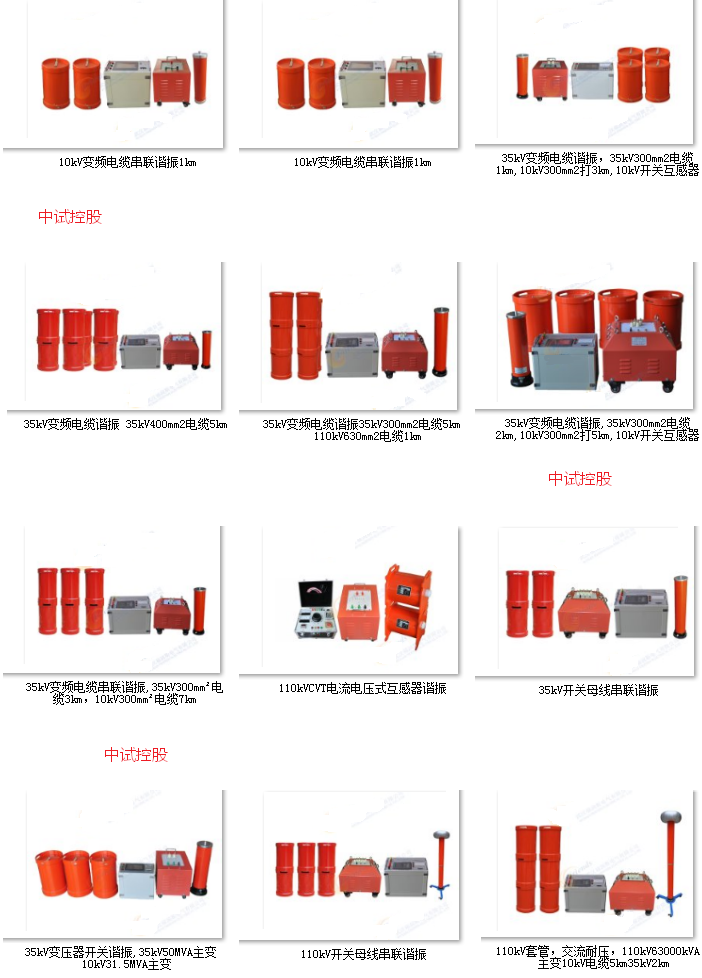

    变频串联谐振试验设备不同于一般通用的试验仪器，特点是同一套设备可以用于不同电气设备的交流耐压试验如交联电缆、变压器、GIS、电动机和发电机等，除了本选型目录给出系列典型常用型号供用户选择外，通常需要根据用户的试品范围和试验要求进行配置方案的设计，满足不同地区、不同用户、不同试品的试验要求。

    用户只要提供下表参数，我们将提供符合您要求型号和详细技术方案。

  1、列出被试品类型：交联电缆、变压器、GIS、发电机、其它试品名称。

  2、被试品相关参数：交联电缆参数(电压等级、截面积、长度)。

                     变压器参数（电压等级、容量）。

                     GIS参数（电压等级、间隔数）。

                     发电机参数（火电/水电、容量、冷却方式、出口电压）。

                     其它试品参数（试品名称、电压等级、试品容量）。

                     被试品试验参数：试验电压、试验频率、加压时间。

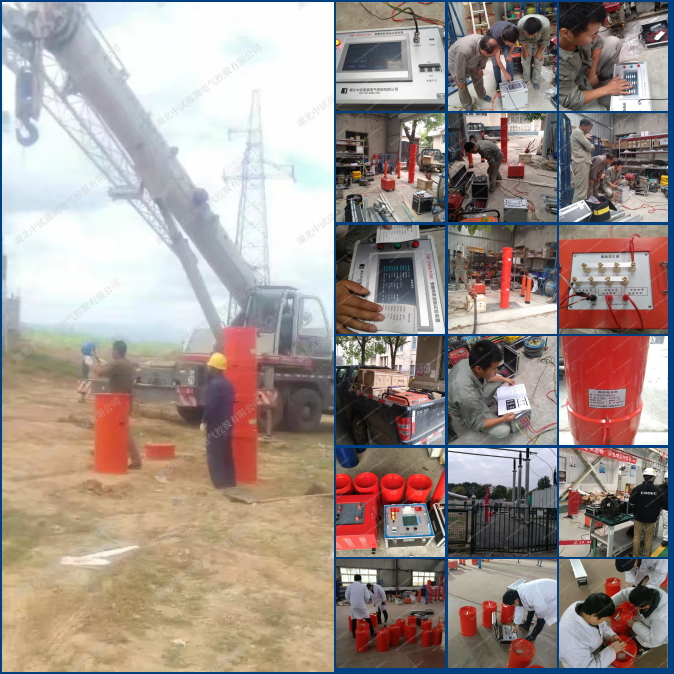

变频谐振试验装置介绍

    变频串联谐振耐压试验设备技术参数：

    1、供电电源电压：AC220V/380V 50Hz 。

  2、输出电压：1000kV及以下；输出容量：30-25000kVA。

  3、工作频率范围：20-300Hz； 频率调节分辨率：0.01Hz。

  4、试验电压波形：正弦波,波形畸变率≤0.2% 。

  5、系统具有过电压保护、过电流保护、试品击穿跳闸、试品击穿过电压保护、放电保护。

变频谐振电源

    变频谐振电源是变频串联谐振系统的核心设备，其作用是将AC220V/380V，50Hz电源 变为频率可调、电压可调， 同时集保护，控制，监测功能于一体。

  1、具有多重软硬件保护。

（1）当试验电压超过设定的保护电压后，过电压保护动作。

（2）当工作电流超过设定工作电流时，过电流保护动作。

（3）当试品击穿、短路或试品放电时，放电保护动作。

  2、自动寻找谐振点、自动升压、自动计时、自动降压和打印报告。

    3、主要元器件和材料均由国际知名厂家（西门子、英特尔等）提供，确保产品质量稳定可靠。

励磁变压器主要变频电源输出的电压升到合适的试验电压。

谐振电抗器

    谐振电抗器又称高压电抗器，主要作用是与试品发生串联谐振。

  1、干式、真空环氧浇注，免维护。

  2、绝缘耐热等级满足干式电抗器国家标准要求。

  3、采用了热平衡设计，可连续运行。

  4、满足同等性能要求时，体积小，重量轻。

  5、电抗器可串、可并，可满足多种试验要求。

  6、电抗器均配有专用铝合金箱，便于保管和搬运。

分压器和补偿电容器

  分压器主要用于测量试品上的高压电压值。

  补偿电容器主要用于小容量试品试验时，保证谐振频率。
