中试控股技术研究院鲁工为您讲解：10kV电力电缆交流耐压试验装置

ZSBP-270kVA/108kV变频串联谐振试验装置

35kV/300mm2电缆2km的交流耐压试验，电容量≤0.389uF，试验频率30-300Hz，试验电压52kV，试验时间60min。
10kV/400mm2电缆5km的交流耐压试验，电容量≤2.1uF，试验频率30-300Hz，试验电压22kV，试验时间5min。
35kV开关柜、互感器、母线母盘的交流耐压试验，试验频率30-300Hz，试验电压95kV，试验时间1min。

参考标准：DL/T 849.6-2016，DL/T 474.4-2018

变频串联谐振试验装置：ZSBP系列变频串联谐振耐压试验装置，中试控股采用调节电源频率的方式，使得电抗器与被试电容器实现谐振，从而在被试品上获得高电压大电流，因其所需电源功率小、设备重量轻体积小在国内外得到了广泛应用，是当前高电压试验的新方法和潮流。

交流耐压试验是电力设备绝缘强度有效和直接的方法，是电力预防性试验的一项重要内容。 此外，由于交流耐压试验电压一般比运行电压高，因此通过试验后，设备有较大的安全裕度，因此交流耐压试验是电力设备安全运行的一种重要手段。一般变频串联谐振试验装置来进行交流耐压试验。
试验电压的确定交流耐压试验中，关键的问题就是正确选择试验电压的数值，一方面要求能保证绝缘水平，另一方面要考虑因试验电压过高而引起的绝缘劣化。

220KV串联谐振交流耐压装置可以做什么?
变频串联谐振成套耐压试验装置适用于大容量，高电压的电容性试品的交接和预防性试验；

主要针对220KV及以内的电力电缆、变压器、断路器/开关、开关柜、避雷器、电压互感器、电流互感器、套管、支柱绝缘子、电抗器、母线、隔离开关、输电线路、发电机、电动机、熔断器、电容器、接触器、配电箱、绝缘材质、变电站系统的交流耐压试验。

装置主要技术参数及功能：
1. 额定容量：270kVA；
2. 输入电源：单相220或三相380V电压，频率为50Hz；
3. 额定电压：27kV；54kV；108kV
4. 额定电流：10A；5A；2.5A
5. 工作频率：30-300Hz；
6. 装置输出波形：正弦波
7. 波形畸变率：输出电压波形畸变率≤1%；
8. 工作时间：额定负载下允许连续60min；过压1.1倍1分钟；
9. 温 升：额定负载下连续运行60min后温升≤65K；
10. 品质因素：装置自身Q≥30(f=45Hz)；
11. 保护功能： 对被试品具有过流、过压及试品闪络保护(详见变频电源部分)；
12. 测量精度：系统有效值1.5级；
串联谐振工作环境：
1. 环境温度：－100C –50 0C;
2. 相对湿度：≤90%RH;
3. 海拔高度: ≤1000米；
简易读懂：变频串联谐振耐压试验装置可以做什么?
变频串联谐振成套耐压试验装置适用于大容量，高电压的电容性试品的交接和预防性试验，主要针对电力电缆、变压器、断路器/开关、开关柜、避雷器、电压互感器、电流互感器、套管、支柱绝缘子、电抗器、母线、隔离开关、输电线路、发电机、电动机、熔断器、电容器、接触器、配电箱、绝缘材质、变电站系统的交流耐压试验，对被测试品做承受过电压预防交流试验和交接交流试验。

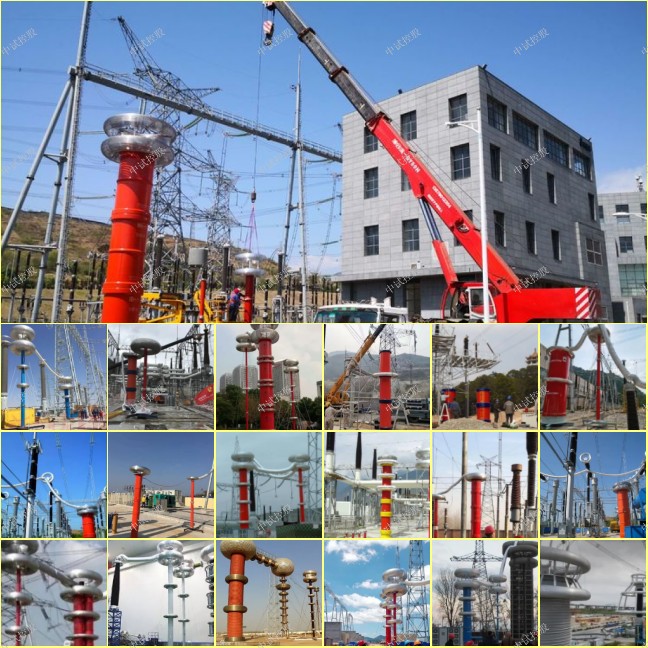

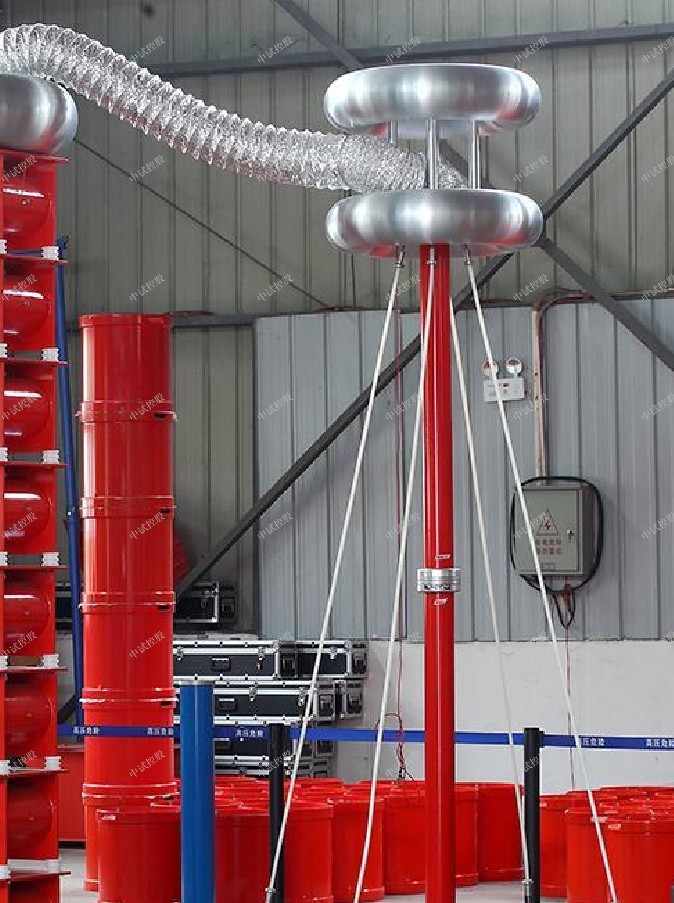

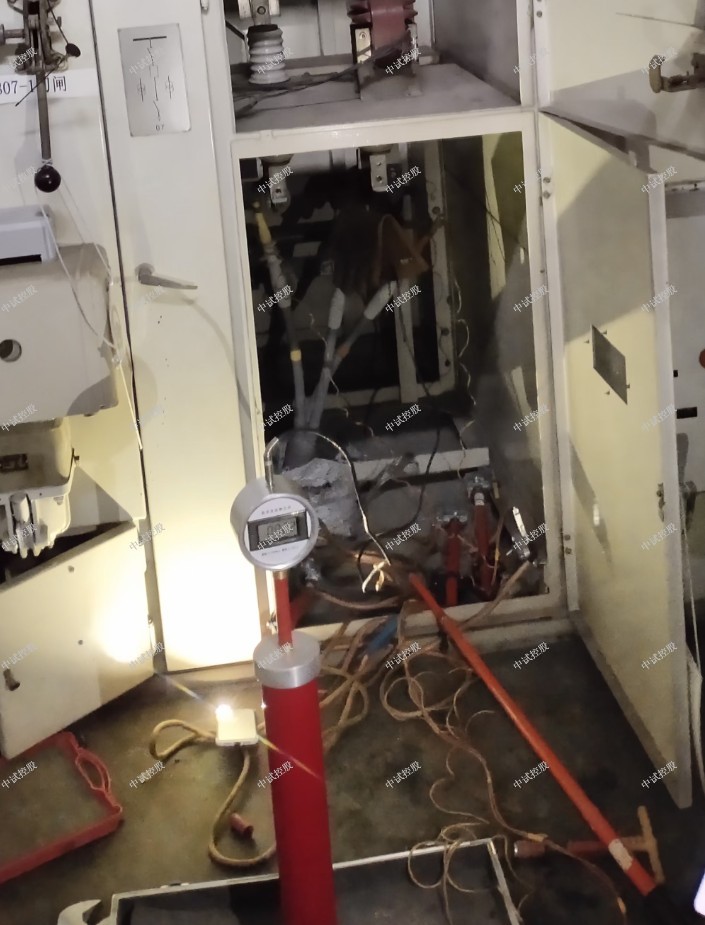

变频串联谐振耐压试验装置组成部分：变频电源主机、激励变压器、电抗器、电容分压器、补偿电容器、测试附件组成。
元器件（纯进口）：功率器件：德国英飞凌，模块：日本富士IGBT，芯片：英特尔等

结构： 采用干式结构,绝缘耐热等级H级,满足干式变压器国家规范要求；高﹑低压绕组间和铁芯设静电屏蔽,既作为励磁变,又是隔离变；内置过电压保护,防止击穿反击。

采用了调节电源的频率的方式使得电抗器与被试电容器实现谐振，在被试品上获得高电压大电流，是当前高电压试验的一种新的方法和潮流，在国内外已经得到广泛的应用。
采用了专用的SPWM数字式波形发生芯片，频率分辨率16位，在20~300Hz时频率细度可达0.1Hz；采用了正交非同步固定式载波调制方式，确保在整个频率区间内输出波形良好；功率部分采用了先进的IPM模块，在小重量下确保仪器稳定和安全。

图中，电压由220V或者380V市电进入控制电源，经过变频输出到达励磁变压器初级绕组，提高输出容量之后由励磁变压器次级绕组输出到电抗器进行一次电压输出，并保持持续提升电压，最后由分压器采集后返回到控制电源，补偿电容器不作特别要求，根据实际情况配置，一般串联谐振装置的容量大，被试对象电容相对较小时会使用，在对变压器试验时可能会用到，但使用时一定要搞清楚名牌标注的最大是电压值，补偿电容的试验电压与分压器的电压是由区分的，否则容易导致补偿电容器内部故障。

安全事项

在正确接好线之后一定要仔细检查，除了检查人与设备的安全有效距离之外，还应当检查设备与设备之间的安全距离，变压器的谐振试验电压比较高，有些会采用其他固定的方式，但切记要牢靠，紧固，分压器一般都附带三角支架，防止外力导致倾斜或者倒塌，试验完毕之后要充分放电，即便是交流电压，同样建议您放电，高压试验一定要两个人操作，一个监督，一个操作，必要时安排人员现场值守看护，雨天不要进行变压器串联谐振试验，同样，夜间也不建议您进行变压器的串联谐振试验。

串联谐振是指在电容、电阻和电感的电路中，XC=XL，电路呈电阻状态时一种现象，这种现象就是串联谐振现象，串联谐振在不同的应用中有不同的作用和危害，比如：我们在对变压器进行预防性试验时，所采用的变频串联谐振试验装置就是通过XC=XL，使它满足谐振条件，达到试验的目的，如果采用传统的设备是很难达到这一电压值，所以这也是串联谐振应用的最大好处，但对于运行中的电力系统是不允许的，一般会采取技术手段及时抑制和预防谐振条件，消除谐振现象。

串联谐振对电力系统的危害

谐振可在各种电压系统中存在，尤其在35kv一下系统比较多，往往由系统接地，变压器、消弧线圈、互感器等铁芯电感的磁饱和作用而激发持续性谐振，这些都会导致电压升高，谐振电压对电力系统所产生的危害是破坏性的，谐振电压剧烈上升首先会击穿系统的绝缘水平，其次，电气元件产生大量的附加谐波损耗，降低发电、输电和送电的传输效率，除此以外还会造成继电保护装置勿动、拒动、通讯异常，表计计量不准等。

部分供电线路的损耗由谐波引起：由于集肤效应和邻近效应，使线路电阻随频率增加而提高，造成电能的损失和浪费；谐波电流可能造成线路过载过热，损害导体绝缘，同时高频谐波可能造成集肤效应降低电缆的载流能力。

部分供电线路的损耗由谐波引起：由于集肤效应和邻近效应，使线路电阻随频率增加而提高，造成电能的损失和浪费；谐波电流可能造成线路过载过热，损害导体绝缘，同时高频谐波可能造成集肤效应降低电缆的载流能力。

谐波影响各种电气设备的正常工作：谐波电流的存在导致电力变压器产生附加的损耗，从而引起过载、过热，加速了绝缘介质的老化，导致绝缘损坏。正序和负序谐波电流在旋转电动机定子中分别形成正向和反向旋转磁场，导致电动机效率降低，发热增加。

而正序和负序谐波电流在同步电动机的转子中分别形成正向和反向旋转磁场，造成局部发热，缩短其使用寿命。

谐波电流不但会使电子电气设备出现较大的误差，甚至引起电子电气设备的失灵。谐波电流及谐波电压影响通讯及通信设备一般通过磁感应、电容耦合、电感应及电气传导等方式磁感应、电气传导、电感应及电容耦合等方式对低频信号影响更大。

例如变流器等电气设备在换相时注入的高压脉冲含有较高的谐波频率，甚至可以达到1MHz，这些谐波频率将会影响通信设备、通信线路的正常工作，从而导致通信系统处于瘫痪的状态。

使电力电容器产生发热、噪声、鼓肚、击穿以及绝缘寿命缩短等危害。对谐波频率比较敏感的电力电容器因其自身的容性阻抗特性，以及频率与容抗成反比的特性，使得谐波电流容易被电力电容器吸收从而引起电容器发热过载。

此外，基波电压与谐波电压叠加时使电压波形增多了起伏，倾向于增多每个周期中局部放电的次数，相应地增加了每个周期中局部放电次数的功率，使电力电容器产生发热、噪声、鼓肚、击穿以及绝缘寿命缩短等危害。
