中试控股技术研究院鲁工为您讲解：6kV电缆耐压试验装置

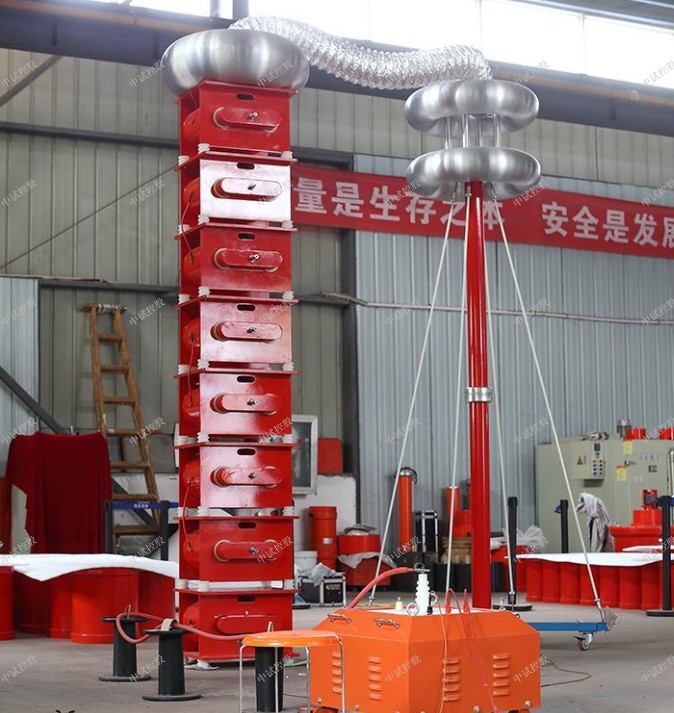

ZSBP-22kVA/22kV 变频串联谐振耐压试验装置

10kV/25mm2电缆1km交流耐压试验，电容量≤0.1576uF，试验频率30-300Hz，试验电压22kV，试验时间5min。
10kV/120mm2电缆0.6km交流耐压试验，电容量≤0.1562uF，试验频率30-300Hz，试验电压22kV，试验时间5min。
10kV/300mm2电缆0.5km交流耐压试验，电容量≤0.1877uF，试验频率30-300Hz，试验电压22kV，试验时间5min。
10kV/630mm2电缆0.2km交流耐压试验，电容量≤0.102uF，试验频率30-300Hz，试验电压22kV，试验时间5min。

参考标准：DL/T 849.6-2016，DL/T 474.4-2018

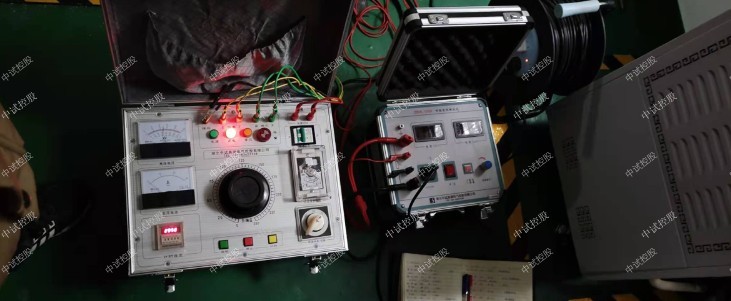

变频串联谐振试验装置：ZSBP系列变频串联谐振耐压试验装置，中试控股采用调节电源频率的方式，使得电抗器与被试电容器实现谐振，从而在被试品上获得高电压大电流，因其所需电源功率小、设备重量轻体积小在国内外得到了广泛应用，是当前高电压试验的新方法和潮流。

交流耐压试验是电力设备绝缘强度有效和直接的方法，是电力预防性试验的一项重要内容。 此外，由于交流耐压试验电压一般比运行电压高，因此通过试验后，设备有较大的安全裕度，因此交流耐压试验是电力设备安全运行的一种重要手段。一般变频串联谐振试验装置来进行交流耐压试验。
试验电压的确定交流耐压试验中，关键的问题就是正确选择试验电压的数值，一方面要求能保证绝缘水平，另一方面要考虑因试验电压过高而引起的绝缘劣化。

警 告！
禁止带电拔插测试线，您在插拔测试线、电源插座时，会产生电火花，小心电击，避免触电危险，注意人身安全！
高压危险！操作此电源或谐振系统的人员必须具备高压专业技术人员资格。
1． 查看或拆接试验回路连线时，必须断开设备电源，         严禁设备带电时查看或拆接试验回路连线。否则可能造成人员伤亡事故。
2． 操作人员必须熟读操作手册了解操作注意事项后，严格按照操作手册进行操作。
3． 通电试验前必须检查所有试验连线正确，尤其是接地端子必须良好接地。
安全要求
请阅读下列安全注意事项，以免人身伤害，并防止本产品或与其相连接的任何其它产品受到损坏。为了避免可能发生的危险，本产品只可在规定的范围内使用。
只有合格的技术人员才可执行维修
—防止火灾或人身伤害！
使用适当的电源线：只可使用本产品专用、并且符合本产品规格的电源线。
正确地连接和断开：当测试导线与带电端子连接时，请勿随意连接或断开测试导线。
产品接地：本产品除通过电源线接地导线接地外，产品外壳的接地柱必须接地。为了防止电击，接地导体必须与地面相连。在与本产品输入或输出终端连接前，应确保本产品已正确接地。
注意所有终端的额定值：为了防止火灾或电击危险，请注意本产品的所有额定值和标记。在对本产品进行连接之前，请阅读本产品使用说明书，以便进一步了解有关额定值的信息。
在有可疑的故障时，请勿操作：如怀疑本产品有损坏，请本公司维修人员进行检查，切勿继续操作。
请勿在潮湿环境下操作
请勿在易爆环境中操作
保持产品表面清洁和干燥

验证：

1、110kV/300mm长度0.5km电缆的交流耐压试验，电容量≤0.0735uF，试验频率30-300Hz，试验电压128kV，试验时间60min。

使用电抗器两节并联，则L=350/2=175H

2、35kV/300mm长度1km电缆的交流耐压试验，电容量≤0.1945uF，试验频率30-300Hz，试验电压52kV，试验时间60min。

使用电抗器两节并联，则L=276/2=138H

当回路发生串联谐振时,X1=Xc,Uc=U/RXc=U/RXL。其中XL为回路感抗,Xc为回路弯抗,U为励磁电压,Uc为试品承受电压。设谐振回路的品质因数为Q,则Uc=QU,即被试品上获得的电压为励磁电压的Q倍,被试品上获得的容量也为试验电源容量的Q倍,就实现了用低电压小容量试验变压器对大容量试品进行交流耐压试验的目的。

特征

变频串联谐振耐压试验装置，中试控股采用调节电源频率的方式，使得电抗器与被试电容器实现谐振，从而在被试品上获得高电压大电流，因其所需电源功率小、设备重量轻体积小，在国内外得到了广泛好评和应用，是当前高电压试验的新方法和潮流。

什么是串联谐振？
由于电力预防试验大多是对于大容量和高电压的电气设备，建议采用工频耐压进行绝缘性能的检测，也就是剔除了采用直流高压发生器对于电气设备绝缘性能检测的使用要求，虽两者都属于破坏性试验，但经过长期的研究，采用工频耐压的方式相对于直流耐压稳定性，安全性要好，由于电气设备的容量大，电压高，往往像油浸式试验变压器一类的工频耐压设备无法满足测试要求，在国内，为了达到这一目的，基本通过变频串联谐振来实现测量。
变频串联谐振，“变频”在串联谐振电路中，通过调整可变的频率范围产生谐振条件，“串联”是指在整个电路中的链接方式，串联时，电压相加，电流不变，“谐振”是指的谐振电路，组合起来就是我们常说的串联谐振试验装置。
所需电源容量大大减小。串联谐振电源是利用谐振电抗器和被试品电容谐振产生高电压和大电流的，在整个系统中，电源只需要提供系统中有功消耗的部分，因此试验所需的电源功率只有试验容量的1/Q。
设备的重量和体积大大减少。串联谐振装置中，省去了笨重的大功率调压装置和普通的大功率工频试验变压器，而且，谐振激磁电源只需试验容量的1/Q，使得系统重量和体积大大减少，一般为普通试验装置的1/10-1/30。
有效改善输出电压波形。谐振电源是谐振式滤波电路，能改善输出电压的波形畸变，获得很好的正弦波形，有效防止了谐波峰值对试品的误击穿。

所需电源容量大大减小。串联谐振电源是利用谐振电抗器和被试品电容谐振产生高电压和大电流的，在整个系统中，电源只需要提供系统中有功消耗的部分，因此试验所需的电源功率只有试验容量的1/Q。
设备的重量和体积大大减少。串联谐振装置中，省去了笨重的大功率调压装置和普通的大功率工频试验变压器，而且，谐振激磁电源只需试验容量的1/Q，使得系统重量和体积大大减少，一般为普通试验装置的1/10-1/30。
有效改善输出电压波形。谐振电源是谐振式滤波电路，能改善输出电压的波形畸变，获得很好的正弦波形，有效防止了谐波峰值对试品的误击穿。

结构： 采用干式结构,绝缘耐热等级H级,满足干式变压器国家规范要求；高﹑低压绕组间和铁芯设静电屏蔽,既作为励磁变,又是隔离变；内置过电压保护,防止击穿反击。

采用了调节电源的频率的方式使得电抗器与被试电容器实现谐振，在被试品上获得高电压大电流，是当前高电压试验的一种新的方法和潮流，在国内外已经得到广泛的应用。
采用了专用的SPWM数字式波形发生芯片，频率分辨率16位，在20~300Hz时频率细度可达0.1Hz；采用了正交非同步固定式载波调制方式，确保在整个频率区间内输出波形良好；功率部分采用了先进的IPM模块，在小重量下确保仪器稳定和安全。

串联谐振设备特点

1、电稳定性、可靠性高。系统采用进口功率元件作为功率变换的核心，电压输出和频率输出稳定，电磁兼容设计合理，保护功能完善，经过多次高压直接对地短路的测试，系统仍然保持完好，同时系统也有很强的过载能力。

2、 自动调谐功能强大。系统自动调谐时，从30Hz到300Hz自动扫频，显示扫频曲线，用户能直观地看到系统调谐过程;扫频完成后，系统根据扫频初步找到的谐振频点，在其±5Hz范围内以0.01Hz为分辨率进行频率细扫，最后精确锁定谐振频率

3、支持多种试验模式。系统支持"自动调谐+手动调压"，"自动调谐+自动调压"，"手动调谐+手动调压"等试验模式，推荐使用"自动调谐+手动调压"模式，既能快速找到谐振点，又能通过手动调压控制试验过程，安全性更高。

4、系统人机交互界面友好。试验参数设置、试验控制、试验结果等同屏显示，直观清晰，并具有自动计时及操作提示功能。全触摸屏操作及显示，具备试验数据保存和查询功能

5、保护功能完善。具备零位保护(电压输出控制旋钮不在零位时，禁止系统启动)，过压保护，过流保护，闪络保护等功能，保证了系统的可靠性。

电谐振

当接收电路的固有频率跟收到的电磁波频率相同时，接收电路中产生的振荡电流最强，这种现象叫做电谐振。

世界上有许许多多的无线电台、电视台以及各种无线通信设备，他们不断的向空中发射各种频率的电磁波，这些电磁波弥漫在我们周围。如果不加选择的把他们都接受下来，那必然是一片混乱的信号。所以，接收电磁波后首先要从诸多的信号中把我们需要的选择出来，这就要设法使我们需要的电磁波在接收天线中激起的感应电流最强。在无线电技术里，利用电谐振可以达到这个目的。

电谐振的种类

串联谐振

在电阻、电感及电容所组成的串联电路内，当容抗XC与感抗XL相等时，即XC=XL，电路中的电压U与电流I的相位相同，电路呈现纯电阻性，这种现象叫串联谐振(也称为电压谐振)。当电路发生串联谐振时，电路的阻抗Z=√R2+XC-XL2=R,电路中总阻抗最小，电流将达到最大值。

危害性

发生谐振时，由于感抗和容抗相等，所以电感和电容两端的电压有效值相等，即：UL=UC。又由于其相位相反，因此这两个电压是相互抵消的。在电容或电感的电压有效值为：UL=UC=XLI0=ω0LIO=ω0LU/R。式中ω0L/R称为谐振电路的品质因数，它代表电压比。即UC/U或UL/U。

品质因数是衡量谐振电路特性的一个重要参数。如电路中电抗越大，电阻越小，则品质因数越高。因此电容或电感上的电压值将比外加电压大的多。一般电感、电容谐振电路的品质因数可达几十甚至几百。所以串联谐振又叫电压谐振。在电力系统中，串联谐振将会产生高出电网额定电压数倍的过电压，对电力设备的安全造成很大危害。

在R-L-C串联电路中，出现线路端电压和电流同相位的现象叫串联谐振。
