中试控股技术研究院鲁工为您讲解：电缆投运后年检调试装置（电科院）

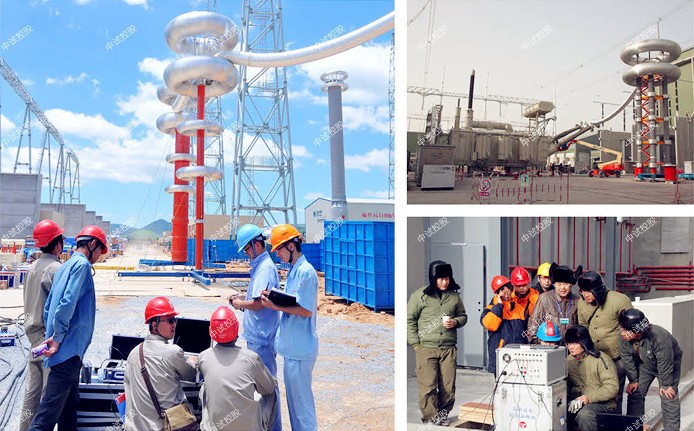

ZSBP-108KVA/108KV变频串联谐振耐压试验装置

全自动模式、半自动模式、手动模式

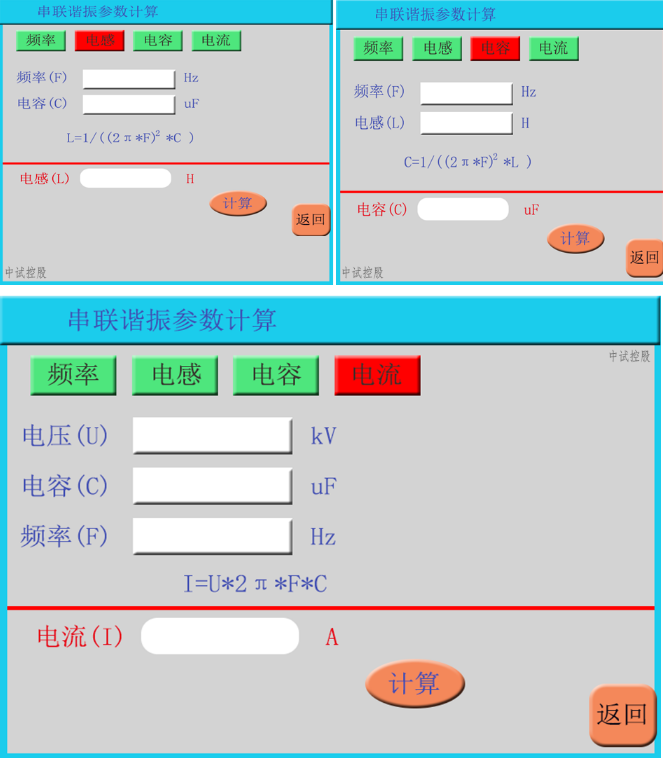

实时显示试验状态，用户可根据试验状态进行相应操作。

参考标准：DL/T 849.6-2016，DL/T 474.4-2018

变频串联谐振耐压试验装置：变频串联谐振耐压试验装置采用了调节电源的频率的方式使得电抗器与被试电容器实现谐振，在被试品上获得高电压大电流，是当前高电压试验的一种新的方法和潮流，在国内外已经得到广泛的应用。
采用了专用的SPWM数字式波形发生芯片，频率分辨率16位，在20~300Hz时频率细度可达0.1Hz；采用了正交非同步固定式载波调制方式，确保在整个频率区间内输出波形良好；功率部分采用了先进的IPM模块，在小重量下确保仪器稳定和安全。

变频串联谐振耐压试验装置组成部分：变频电源主机、激励变压器、电抗器、电容分压器、补偿电容器、测试附件组成。元器件（纯进口）：功率器件：德国英飞凌，模块：日本富士IGBT，芯片：英特尔等

ZSBP-108KVA/108KV变频串联谐振耐压试验装置
一、介绍
执行标准：DL/T 849.6-2016，DL/T 474.4-2018《电力设备专用测试仪高压谐振试验装置》
作用：对被测试品做承受过电压预防交流试验和交接交流试验
可以完成交流被测试品：电力电缆、变压器、断路器/开关、开关柜、隔离开关、避雷器、电压互感器、电流互感器、套管、支柱绝缘子、电抗器、母线、隔离开关、输电线路、发电机、电动机、熔断器、电容器、接触器、配电箱、绝缘材质、变电站系统等各种被试品的预防交流试验和交接交流耐压试验
电源：采用220V及380V两种
元器件（纯进口）：功率器件：德国英飞凌，模块：日本富士IGBT，芯片：英特尔等
二、参数
变频串联谐振耐压试验装置采用了调节电源的频率的方式使得电抗器与被试电容器实现谐振，在被试品上获得高电压大电流，是当前高电压试验的一种新的方法和潮流，在国内外已经得到广泛的应用。
采用了专用的SPWM数字式波形发生芯片，频率分辨率16位，在20~300Hz时频率细度可达0.1Hz；采用了正交非同步固定式载波调制方式，确保在整个频率区间内输出波形良好；功率部分采用了先进的IPM模块，在小重量下确保仪器稳定和安全。
1、输入:电压220V或者380V ±10%
2、频率：45/65Hz
3、输出电压：0-250V
4、输出波形：正弦波
5、频率调节范围：30-300Hz
6、频率分辨率：0.01Hz
7、频率稳定度：0.1%
8、频率步进值：5Hz,1Hz，0.1Hz，0.01Hz
9、电压分辨率：0.1kV
10、电压测量精度：1.5%
11、电压步进值： 1%，0.5%，0.1%，0.01%
12、运行连续工作时间：60分钟
国内一些研究机构认为，交联聚乙烯电缆的直流耐压试验中，由于空间电荷效应，绝缘中的实际电场强度可比电缆绝缘的工作电场强度高达11倍。交联聚乙烯绝缘电缆即使通过了直流试验不发生击穿，也会引起绝缘的严重损伤。

其次，由于施加的直流电压场强分布与运行的交流电压场强分布不同。直流试验也不能真实模拟运行状态下电缆承受的过电压，并有效的发现电缆及电缆接头本身和施工工艺的缺陷。因此，使用非直流的方法对交联电缆进行耐压试验就越来越受到人们的重视。

同时，各种大型变压器的交流耐压试验，火力及水力发电机的交流耐压试验也定期进行。这些设备的试验要求的试验设备容量大，，通常情况下采用谐振的方法进行试验，但必须是在工频条件下或等效工频条件下进行。

等效工频条件一般采用45—65HZ的频率范围，但是很多试验单位要求30-300HZ试验电源对这类设备进行交流耐压试验。

另外还有一种低频设备，0.1HZ的超低频设备耐压仪，他有一个弊端就是电压很难做到很高，在行业里推广使用一直没有得到用户的大面积认可。串联谐振装置的应用很快就得到市场的认可，他是真实模拟运行状态施加电压，能够很快的发现被试设备本身状态情况。

结构： 采用干式结构,绝缘耐热等级H级,满足干式变压器国家规范要求；高﹑低压绕组间和铁芯设静电屏蔽,既作为励磁变,又是隔离变；内置过电压保护,防止击穿反击。

为了防止电击，接地导体必须与地面相连。在与本产品输入或输出终端连接前，应确保本产品已正确接地。
注意所有终端的额定值：为了防止火灾或电击危险，请注意本产品的所有额定值和标记。在对本产品进行连接之前，请阅读本产品使用说明书，以便进一步了解有关额定值的信息。
在有可疑的故障时，请勿操作：如怀疑本产品有损坏，请本公司维修人员进行检查，切勿继续操作。
请勿在潮湿环境下操作
请勿在易爆环境中操作
保持产品表面清洁和干燥

谐振过电压条件特点

在中性点不接地电力系统中，由于电磁式电压互感器(TV)激磁特性的非线性，当电压发生波动使网络中电抗接近容抗时，便产生谐振过电压。特别是遇有激磁特性不好(易饱和)的TV及系统发生单相对地闪络或接地时，更容易引发谐振过电压。轻者令到TV的熔断器熔断、匝间短路;重者则发生避雷器、母线短路、厂用电失电等严重威胁电力系统和电气设备运行安全的事故。

谐振即物理的简谐振动，物体在跟偏离平衡位置的位移成正比，且总是指向平衡位置的回复力的作用下的振动。其动力学方程式是F=-kx。谐振的现象是电流增大和电压减小，越接近谐振中心，电流表电压表功率表转动变化快，但是和短路得区别是不会出现零序量。

在物理学里，有一个概念叫共振：当策动力的频率和系统的固有频率相等时，系统受迫振动的振幅最大，这种现象叫共振。电路里的谐振其实也是这个意思：当电路的激励的频率等于电路的固有频率时，电路的电磁振荡的振幅也将达到峰值。实际上，共振和谐振表达的是同样一种现象。这种具有相同实质的现象在不同的领域里有不同的叫法而已。

谐振应用

收音机利用的就是谐振现象。转动收音机的旋钮时，就是在变动里边的电路的固有频率。忽然，在某一点，电路的频率和空气中原来不可见的电磁波的频率相等起来，于是，它们发生了谐振。远方的声音从收音机中传出来。这声音是谐振的产物。

谐振电路

由电感L和电容C组成的，可以在一个或若干个频率上发生谐振现象的电路，统称为谐振电路。在电子和无线电工程中，经常要从许多电信号中选取出我们所需要的电信号，而同时把我们不需要的电信号加以抑制或滤出，为此就需要有一个选择电路，即谐振电路。另一方面，在电力工程中，有可能由于电路中出现谐振而产生某些危害，例如过电压或过电流。所以，对谐振电路的研究，无论是从利用方面，或是从限制其危害方面来看，都有重要意义。

谐振特点

谐振电路都有一个特点，容抗等于感抗，电路呈阻性：

那么就有ωL=1/ωC

因为LC都是已知条件，那么可以把谐振的频率点算出来。

品质因数Q=ωL/R，所谓品质因数如果为28,那么并联的谐振电路就是电流增大了28倍;如果是串联的谐振电路,那么就是电压增加了28倍。

那么现在串联谐振点下的电压为施加的电压乘以品质因数。

如果已知条件告诉你的施加电压为峰值,那么就直接相乘;如果已知条件告诉你的施加电压为有效值,那么还需要将算出来的电压再乘以1.414得出峰值。

在电阻、电感及电容所组成的串联电路内，当容抗XC与感抗XL相等时，即XC=XL，电路中的电压U与电流I的相位相同，电路呈现纯电阻性，这种现象叫串联谐振。当电路发生串联谐振时电路的阻抗Z=√R^2 +(XC-XL)^2=R，电路中总阻抗最小，电流将达到最大值。

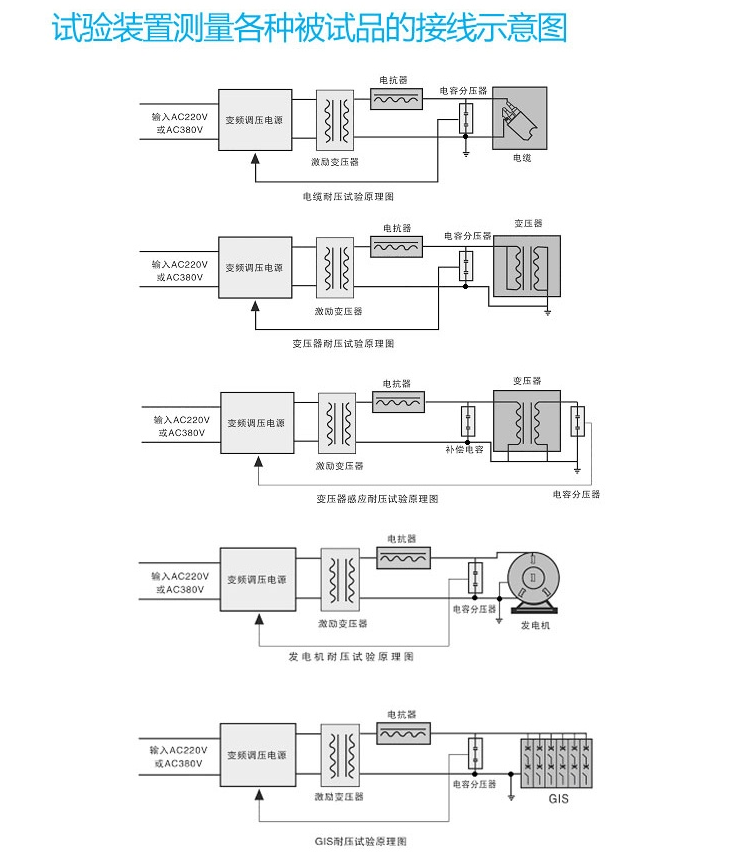

串联谐振一般是由变频电源、励磁变压器、电抗器和电容分压器组成。被试品的电容与电抗器构成串联谐振连接方式；分压器并联在被试品上，用于测量被试品上的谐振电压，并作过压保护信号。

串联谐振原理

在回路频率 f=1/2π√LC 时，回路产生谐振，此时试品上的电压是励磁变高压端输出电压的Q倍。Q为系统品质因素，即电压谐振倍数，一般为几十到一百以上。先通过调节变频电源的输出频率使回路发生串联谐振，再在回路谐振的条件下调节变频电源输出电压使试品电压达到试验值。由于回路的谐振，变频电源较小的输出电压就可在试品CX上产生较高的试验电压。

串联谐振别称

串联谐振变压器、变频谐振、变频串联谐振、串联谐振试验设备、串联谐振原理、串联谐振应用、串联谐振系统、变频串联谐振交流耐压试验装置、调频串联谐振装置、变频串联谐振试验装置，电缆交流耐压试验装置、串联谐振耐压试验设备，电缆耐压试验设备，调频串联谐振试验装置等 。
