中试控股技术研究院鲁工为您讲解：110KV谐振耐压仪

ZSBP-540kVA/270kV变频谐振试验装置

试验数据保存，可即时打印试验数据，也可将数据保存以备下次打印。
数据查询功能,根据试验日期查询以往的试验数据。

参考标准：DL/T 849.6-2016，DL/T 474.4-2018

变频谐振试验装置：变频串联谐振耐压试验装置采用了调节电源的频率的方式使得电抗器与被试电容器实现谐振，在被试品上获得高电压大电流，是当前高电压试验的一种新的方法和潮流，在国内外已经得到广泛的应用。
采用了专用的SPWM数字式波形发生芯片，频率分辨率16位，在20~300Hz时频率细度可达0.1Hz；采用了正交非同步固定式载波调制方式，确保在整个频率区间内输出波形良好；功率部分采用了先进的IPM模块，在小重量下确保仪器稳定和安全。

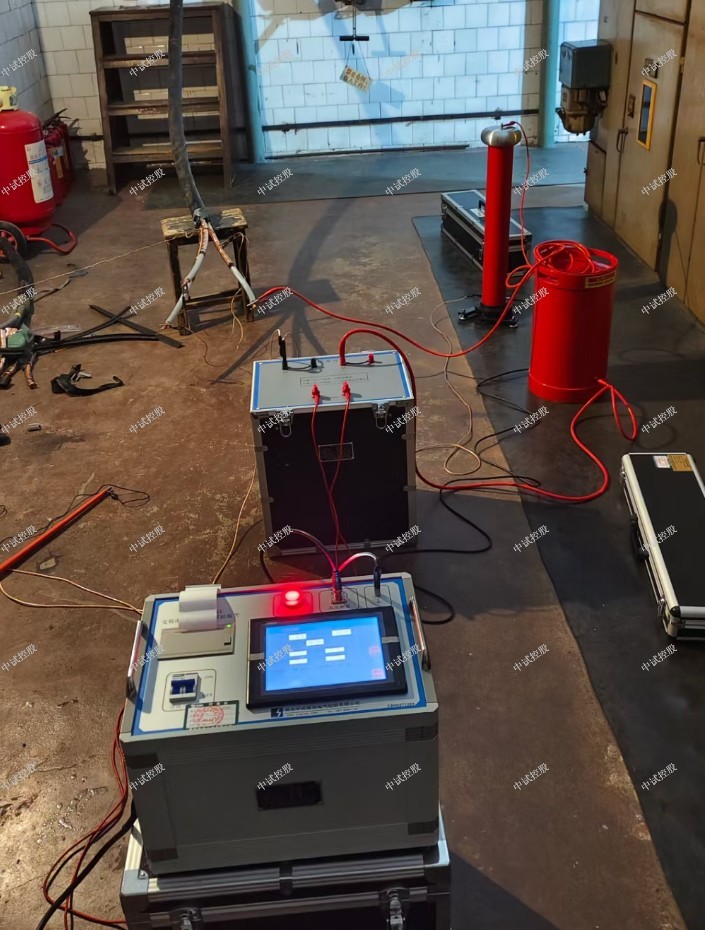

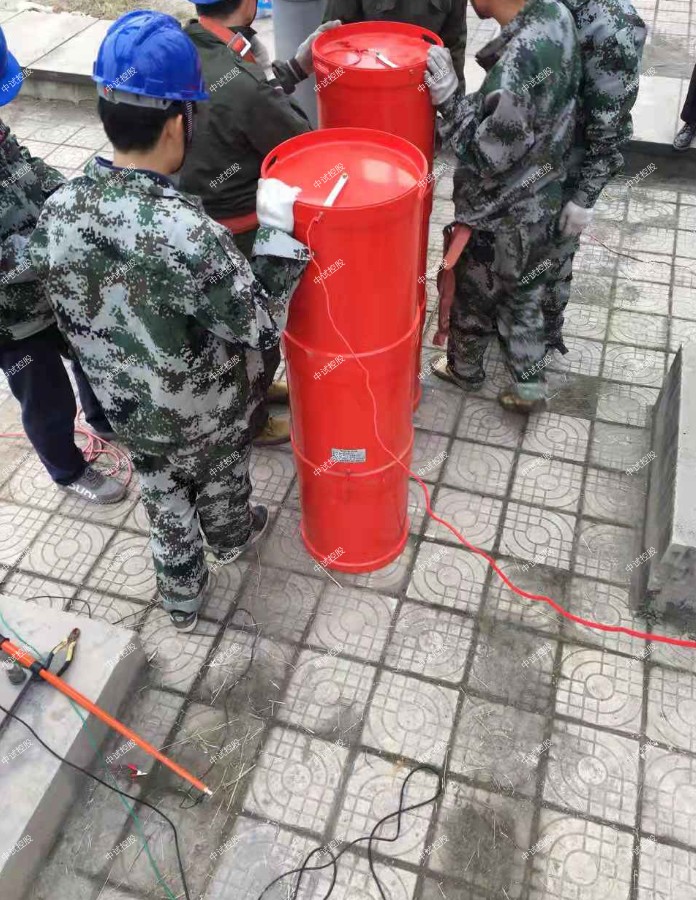

变频串联谐振耐压试验装置组成部分：变频电源主机、激励变压器、电抗器、电容分压器、补偿电容器、测试附件组成。元器件（纯进口）：功率器件：德国英飞凌，模块：日本富士IGBT，芯片：英特尔等

技术参数及功能描述
1、技术参数
? 输入电源:
电压： 380/220V±10%
频率： 45/65Hz
? 输出电压：0-500V；
? 输出波形：正弦波
? 频率调节范围：30-300Hz
? 频率分辨率：0.01Hz
? 频率稳定度：0.1%
? 频率步进值：5Hz,1Hz，0.1Hz，0.01Hz
? 电压分辨率：0.1kV
? 电压测量精度：1.5%
? 电压步进值： 1%，0.5%，0.1%，0.01%
? 运行连续工作时间：60分钟
2、功能描述
变频电源有如下几个显著的特点：
? 波形为脉宽电压调节的方波。
? 内部由ARM控制，操作功能得到优化,操作简单。
? 自动扫频，寻找谐振点.频率范围30-300Hz,可设置扫频范围，扫频最大耗时40秒钟(全频扫)， 频率分辨率0.01Hz。
? 自动试验，用户可设置试验程序，试验程序分为5段，系统自动按设置的程序完成试验过程。
? 耐压时自动跟踪电压，电压正常波动时自动调整电压到目标电压，异常波动时提示用户电压异常波动，由用户根据试验情况进行操作。
? 实时显示试验状态，用户可根据试验状态进行相应操作。
? 强大的保护功能：过流保护，过压保护和闪络保护，过热保护，高压异常保护，软/硬件同时保护，确保安全。

设备遵循标准
《电气装置安装工程电气设备交接试验标准》   GB50150-2006
《水轮发电机组安装技术规范》               GB/T8564――2003
《高压谐振试验装置》                       DL/T 849.6—2004
《电抗器》                                 GB10229.88
《电力设备预防性试验规程》                  DL/T596-1996
《耦合电容器和电容分压器》                  IEC358(1990)

为了防止电击，接地导体必须与地面相连。在与本产品输入或输出终端连接前，应确保本产品已正确接地。
注意所有终端的额定值：为了防止火灾或电击危险，请注意本产品的所有额定值和标记。在对本产品进行连接之前，请阅读本产品使用说明书，以便进一步了解有关额定值的信息。
在有可疑的故障时，请勿操作：如怀疑本产品有损坏，请本公司维修人员进行检查，切勿继续操作。
请勿在潮湿环境下操作
请勿在易爆环境中操作
保持产品表面清洁和干燥

发电机交流耐压试验要求采用工频电压，目前国标对工频电压的频率定义为45Hz～65Hz，但是在很多试验场合，要求对发电机进行的是50Hz±2Hz的交 流试验，而发电机定子绕组的对地电容量又比较大，国内目前大多数试验单位采用的是谐振变压器对它进行试验，但是谐振变压器本身很重，动辄上吨，现场试验很 不方便。我公司针对此现状设计制造了调频调感式发电机变频串联谐振试验装置。

     发电机变频串联谐振试验装置既可以采用调整电抗器电感量的方式达到谐振状态，也可以采用调整系统工作频率的方式达到谐振状态，还可以同时采用上述两种方式达 到谐振状态。当需要什么频率做试验时，就将激励源的频率调整到需要的频率，然后根据被试品的电容量调节电抗器的感抗，使系统谐振，产生高压，在升压过程 中，如果谐振点偏离，可以通过微调频率的方式准确找到谐振点，保证高Q值，从而最大程度的减小电源容量和试验设备体积重量。

发电机变频串联谐振试验装置产品特点：

1. 做同电压等级、同容量的发电机交流耐压试验其设备整体重量大大减轻，且单件设备重量小于60公斤，彻底解决现场搬运困难问题；

2. 整套装置原理先进，同时应用新型调频调感技术，严格保证发电机工频耐压试验要求；适用范围宽，大大提升设备使用价值；

3. 配置20Hz－300Hz变频控制源，其保护功能强，输出波形好，稳定性好，具备多种工作模式，操作方便，而且采用220V或380V两种电源，方便现场取电；

4. 先调感后调频方式能准确找到最大Q点，避免电压上升导致的谐振偏移；

5. 配置灵活，扩展功能强。可选配不同类型电抗器或采用多节串并联的方式，满足电力系统所有容性试品试验要求；同时可以满足需要做工频试验的场合，也可以满足变频方式做试验的场合；实现一机多用，性价比高。技术指标：

额定输出电压

0～50 kV (有效值)及以下

输出频率

45～65Hz

谐振电压波形

纯正弦波，波形畸变率≤1%

最大试验容量

2000KVA及其以下

工作制

满功率输出下，一次连续工作时间60min

品质因数

10～40

频率调节灵敏度

0．1HZ，不稳定度＜0.05%

工作电源

220V或380V±15%/50HZ±5%

产品配置及适用范围：

产品型号名称

适用试品对象

电抗器配备数

重量

100/50

发电机0.07~0.13

10KV电缆≤1KM

（300m㎡）

50KV/1A固定电抗器 一台

35㎏

50KV/1A可调电抗器 一台

58㎏

150/50

发电机0.13~0.2

10KV电缆≤1.5KM

（300m㎡）

50KV/1.5A固定电抗器 一台

45㎏

50KV/1.5A可调电抗器 一台

65㎏

225/50

发电机0.2~0.27

10KV电缆≤2.5KM

（300m㎡）

50KV/1.5A固定电抗器 两台

45㎏

50KV/1.5A可调电抗器 一台

65㎏

360/60

发电机0.27~0.33

60KV/2A固定电抗器 两台

85㎏
