中试控股技术研究院鲁工为您讲解：电缆交流耐压测试装置（电力院）

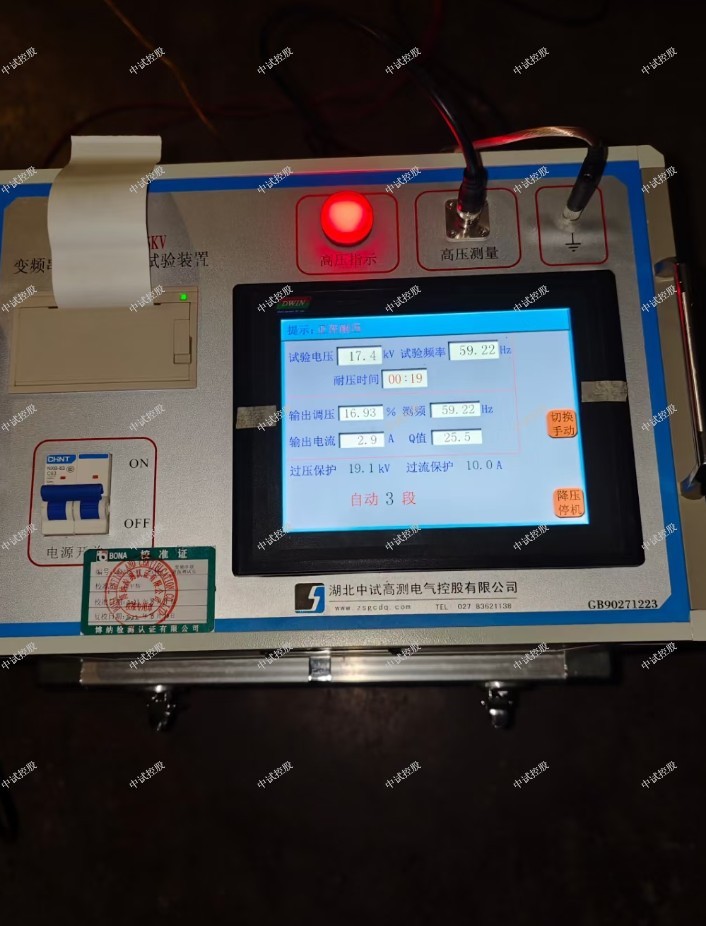

ZSBP-540kVA/270kV变频谐振试验装置

试验数据保存，可即时打印试验数据，也可将数据保存以备下次打印。
数据查询功能,根据试验日期查询以往的试验数据。

参考标准：DL/T 849.6-2016，DL/T 474.4-2018

变频谐振试验装置：变频串联谐振耐压试验装置采用了调节电源的频率的方式使得电抗器与被试电容器实现谐振，在被试品上获得高电压大电流，是当前高电压试验的一种新的方法和潮流，在国内外已经得到广泛的应用。
采用了专用的SPWM数字式波形发生芯片，频率分辨率16位，在20~300Hz时频率细度可达0.1Hz；采用了正交非同步固定式载波调制方式，确保在整个频率区间内输出波形良好；功率部分采用了先进的IPM模块，在小重量下确保仪器稳定和安全。

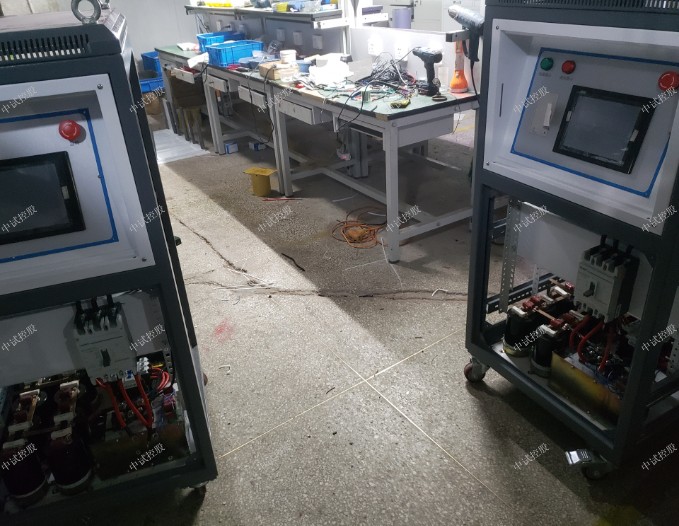

变频串联谐振耐压试验装置组成部分：变频电源主机、激励变压器、电抗器、电容分压器、补偿电容器、测试附件组成。元器件（纯进口）：功率器件：德国英飞凌，模块：日本富士IGBT，芯片：英特尔等

技术参数及功能描述
1、技术参数
? 输入电源:
电压： 380/220V±10%
频率： 45/65Hz
? 输出电压：0-500V；
? 输出波形：正弦波
? 频率调节范围：30-300Hz
? 频率分辨率：0.01Hz
? 频率稳定度：0.1%
? 频率步进值：5Hz,1Hz，0.1Hz，0.01Hz
? 电压分辨率：0.1kV
? 电压测量精度：1.5%
? 电压步进值： 1%，0.5%，0.1%，0.01%
? 运行连续工作时间：60分钟
串谐计算
为了用户更好更快的完成试验，多用计算公式可以节约时间和少带设备
注意事项及常见问题
1、高压试验请注意安全，严格按照高压试验的规范来操作。检查/修改试验接线时，请先关闭本系统，并切断电源。
2、串联谐振系统支持的最高电压为800Kv，实际能够升到的高压由激励变压器决定，请根据试验电压调换合适的激励变压器。
3、如果开机后发现变压器发出非正常声音，请立即关闭本系统并切断电源，检查变压器接线是否正确。
4、正常“停机”采用逐步降压停机的方式，保护停机直接快速停机，遇到紧急情况可以直接断开空开直接关机。
5、如果自动扫频失败，请检查接线或重设扫频范围。
6、本系统试验电压为峰值采样（国标要求），如果系统显示的高压跟万用表显示的高压差别大，请检查“试验参数”中的“分压变比”是否正确填写。
常见故障排除
通用注意事项
1.本试验设备应由高压试验专业人员使用，使用前应仔细阅读使用说明书，并经反复操作训练。
2.操作人员应不少于2人。使用时应严格遵守本单位有关高压试验的安全作业规程。
3.为了保证试验的安全正确，除必须熟悉本产品说明书外，还必须严格按国家有关标准和规程进行试验操作。
4.各联接线不能接错，否则可导致试验装置损坏
5.本装置使用时，输出的是高电压或超高电压，必须可靠接地，注意操作安全。
常见故障原因及排除
1.自动调谐不能完成，找不到谐振点：
现象：
调谐完成后仪器提示高压异常
原因：
回路接地不好，试验回路接线错误，装置某一仪器开路，高压测量线短路或者开路，高压测量红黑线头插反
排除方法：
1）检查接地装置可靠，接地连接线是否有断开点；
2）检查励磁变压器的高低压线圈的通断；
3）检查每一只电抗器的通断；
4）检查分压器的信号线的通断；
5）检查分压器的高低压电容臂的通断；
6）装置自身升压时没有谐振点，还需要检查补偿电容器的通断；
如果所有部件正常，依然没有谐振点，请和厂家联系，不可拆卸仪器！
3 不能升压到试验电压
现象：
1）；改换激励电压到较高的电压接头
2）被试品部分有避雷器没有打开连线
3）谐振点没有找准，偏谐；
原因：
1）电抗器与试品电容量不匹配，没有准确找到谐振点；
2）试品损耗较高，系统Q值太低；
3）励磁变压器高压输出电压较低；
4）高压连接线过长或没有采用高压防晕线
排除方法：
1）将补偿电容器并接入试验回路，加大回路电容量；
2）尽可能将多只电抗器串联，提高回路电感量；
3）提高励磁变压器的输出电压；
4）干燥处理被试品，提高被试品的绝缘强度，减少回路的有功损耗；
5） 一般在设备较高电压输出时，采用高压防晕线，或将普通高压输出线改为较短的连线，一般不超过5米。

设备遵循标准
《电气装置安装工程电气设备交接试验标准》   GB50150-2006
《水轮发电机组安装技术规范》               GB/T8564――2003
《高压谐振试验装置》                       DL/T 849.6—2004
《电抗器》                                 GB10229.88
《电力设备预防性试验规程》                  DL/T596-1996
《耦合电容器和电容分压器》                  IEC358(1990)

为了防止电击，接地导体必须与地面相连。在与本产品输入或输出终端连接前，应确保本产品已正确接地。
注意所有终端的额定值：为了防止火灾或电击危险，请注意本产品的所有额定值和标记。在对本产品进行连接之前，请阅读本产品使用说明书，以便进一步了解有关额定值的信息。
在有可疑的故障时，请勿操作：如怀疑本产品有损坏，请本公司维修人员进行检查，切勿继续操作。
请勿在潮湿环境下操作
请勿在易爆环境中操作
保持产品表面清洁和干燥

中试控股电力讲解原因：回路接地不好，试验回路接线错误，装置某一仪器开路

       排除方法：检查接地装置可靠，接地连接线是否有断开点；

检查励磁变压器的高低压线圈的通断；

检查每一只电抗器的通断；

检查分压器的信号线的通断；

检查分压器的高低压电容臂的通断；

装置自身升压时没有谐振点，还需要检查补偿电容器的通断；

       （2）现象：调谐曲线是一条曲线，有较低的尖峰；

       试验时一次电压较高，高压却较低，甚至在没有升到试验电压时，一次电压已经到达额定电压，回路自动降压；

       原因：电抗器与试品电容量不匹配，没有准确找到谐振点；

试品损耗较高，系统Q值太低；

励磁变压器高压输出电压较低；

       中试控股电力讲解排除方法：将补偿电容器并接入试验回路，加大回路电容量；

尽可能将多只电抗器串联，提高回路电感量；

提高励磁变压器的输出电压；

干燥处理被试品，提高被试品的绝缘强度，减少回路的有功损耗；

       如果上述操作全部处理完后，依然不能解决问题，请和微欧电力联系，不可自行拆卸仪器！



中试控股电力工频交流耐压试验是鉴定发电机绝缘强度的最有效和最直接的方法，由于试验电压与工作电压的波形、频率一致，因此对判断发电机能够投入运行具有决定性的意义，是发电机绝缘试验中一项关键性的试验。



特别注意：在进行交流耐压试验前，必须先对其它各项非破坏性试验结果，如绝缘电阻、吸收比、泄漏电流等进行综合分析判断后，才决定该发电机能否承受耐压试验的电压，以免在交流耐压试验中造成不应有的绝缘击穿。

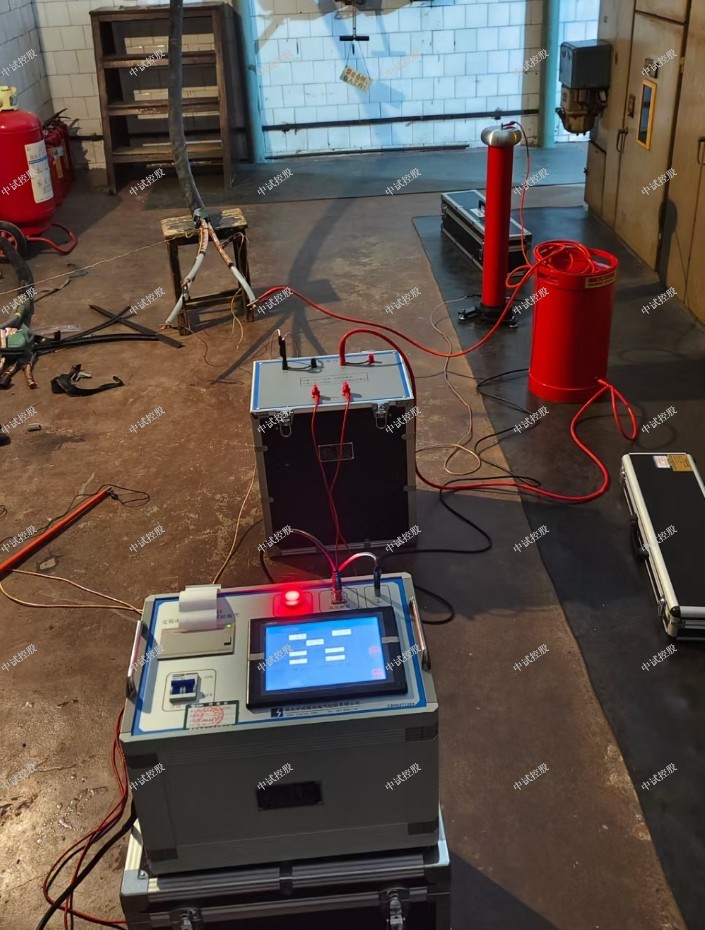

中试控股电力讲解如何用串联谐振给发电机做交流耐压试验，具体操作方法如下：

过流保护设定，按试验变压器高压侧额定电流的1.2倍整定。

例：该激励变压器高压侧额定电流为50A，所配置互感器为50/5，则其电流继电器应调整为5A。

过压保护设定，按试验时的电压的1.1倍整定。

例：该试验电压为39kV时，则其显示器应调整为43kV。

把分压器的电缆线接到控制台上高压电压两接线柱  注意：所有地线必须接好，牢固可靠。

激励变压器上的高压电流接到控制台上高压电流两接线柱.

耐压时间整定：将时间继电器上的试验时间设置到所需的试验时间。

按上图所示连接好试验接线检查无误后，合上控制台的断路器，此时若调压器不在零位，调压器将自动回零 。不接通主电源，调节电抗器铁芯间隙，观察升降及间隙限位保护功能是否正常。

合闸主电源，按“升压”按钮，升压到电抗器上获得几百伏电压，通过改变气隙来调谐使输出电压达到最高，此时调谐完毕，即可升压，升压到试验电压值时，会自动耐压计时，到达设定耐压时间，设备自动降压到零。

断开主电源。

试验时，有关人员应加强对被试设备的监护，一旦出现异常现象，应将调压器迅速降压，并同时断开电源。
