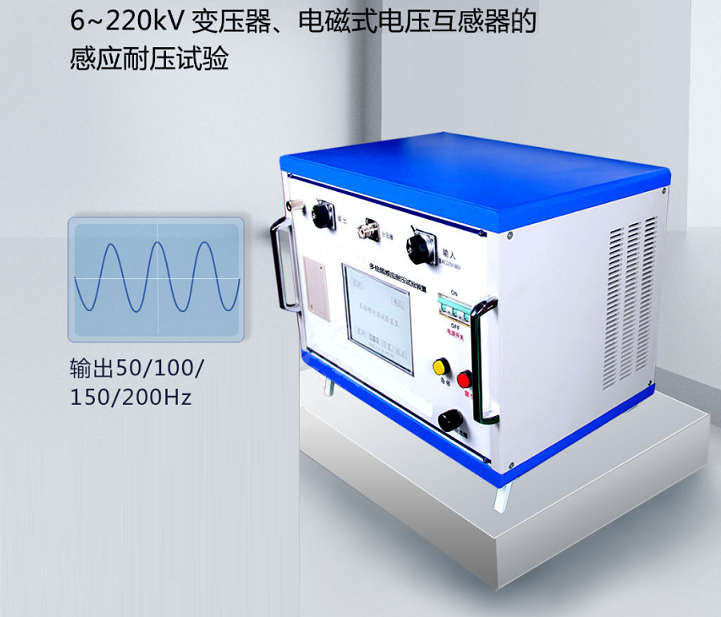

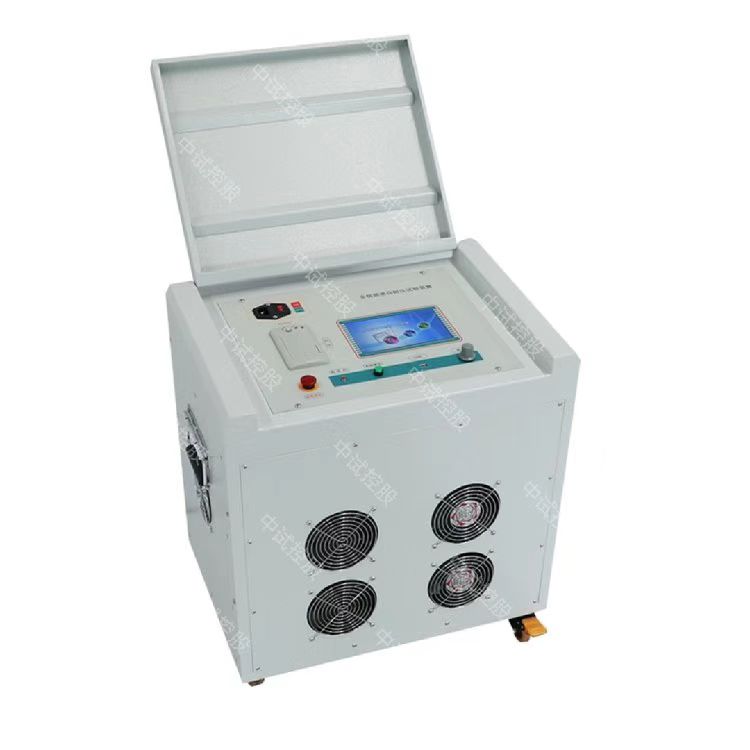

ZSDBF-5KVA多倍频感应耐压试验装置

不仅可做互感器感应耐压试验，还可兼做伏安特性试验。
配合高阻抗电容分压器，能直接监测一次侧的高压自动完成感应耐压试

参考标准：DL/T 848.4-2004

多倍频感应耐压试验装置：ZSDBF-5KVA多倍频感应耐压试验装置实现各种被试品的预防性交流耐压试验和交接性交流耐压试验，中试控股满足35kV及以下电压等级互感器的感应耐压试验我中试控股的感应耐压试验装置采用微机控制

中试控股结合先进的变频及高速采样技术设计制造，比传统的三倍频发生器效率高，输出电压稳定，测量精度高，重复性好，并且可以实现自动升压、升压至设定值后自动计时、计时完成后自动降压的功能，操作极其简单。

仪器采用背光式大屏幕液晶显示，全中文操作界面，带实时时钟和微型打印机。仪器采用一体化结构，重量轻，便于携带。

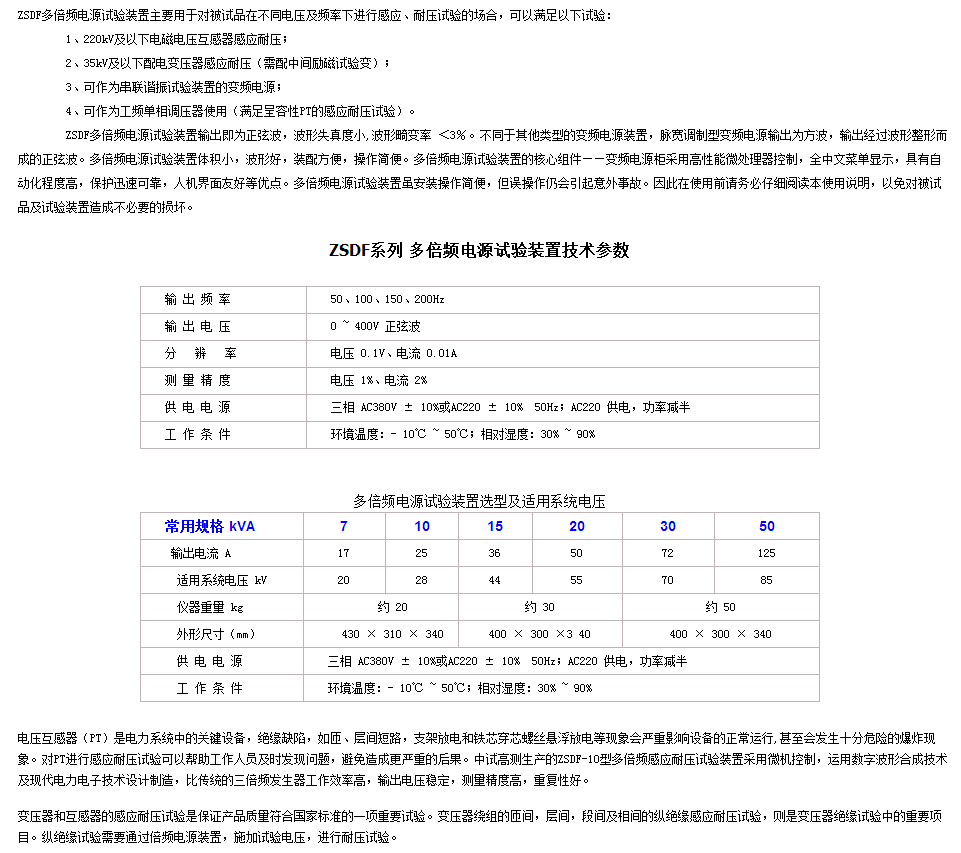

ZSDBF-5KVA 多倍频感应耐压试验装置技术指标
装置容量：5kW
输入电压：AC，三相，380V±10%。
电源频率：50Hz。
输出电压：0 ～400V
输出频率：50Hz，100Hz，150Hz，200Hz（可选）。
波形畸变率：<3%。
保护功能：对被试品具有过流 、过压及试品闪络保护 (见变频电源部分)；
5kW/380V  1台
额定输出容量：5kW
工作电源：380±10%V（三相），工频
输出电压：0 –400V， 单相，
额定输入电流：25A
额定输出电流：25A
噪声水平 ：≤50dB
重  量：约12kg；

感应耐压试验原理
变压器刚出产时，没有经过恶劣环境长时间的考验，外施其额定电压和频率的电源作试验，绕组匝间、层间和段间的电压不足以达到电介质缺陷处的击穿电压难以造成这些绝缘缺陷处的放电和击穿，这种存在绝缘故障隐患的变压器与绝缘性能良好的同类变压器的空载电流和空载功耗没有太大的差别，故而难以发现这些隐患。
而感应耐压试验给变压器施加2倍额定电压以上的电压，可在纵绝缘缺陷处建立更高更集中的场强，绕组匝间、层间和段间的电压达到并超过电介质缺陷处的击穿电压;感应耐压试验给变压器施加频率在2倍的额定频率以上，较高的频率又可以大大降低固体电介质的击穿电压，使得绝缘缺陷更容易被击穿;感应耐压试验所规定的外施电压的作用时间亦可保证绝缘缺陷的击穿;故感应耐压试验可以可靠地检测出变压器纵绝缘性能的好坏。
感应耐压试验给变压器施加电源的频率之所以在2倍的额定频率以上，是因为：变压器的激磁电流i――主磁通振幅Фm的特性曲线一般设计在额定频率和额定电压下接近弯曲饱和部分，又因在电源频率不变的情况下，主磁通Фm决定于外施电压U:
U――外施电源电压，
V△ФmE――加电绕组的感应电动势，
Vf――外施电源频率，
HzW――加电绕组的匝数，
n所以给变压器加2倍额定电压以上的电压△ii必然会导致铁芯严重饱和，主磁通Фm增大△Фm，激磁电流i会急剧增加，致使变压器发热烧毁;为使变压器在加2倍压以上铁芯仍不饱和，则需要提高电源的频率至2倍频以上。感应耐压试验给变压器原边加2倍压以上，2倍频以上的电源，变压器的主磁通会使原边和副边同时感应出感应电动势E1和E2，且分别是其额定工作状态下的2倍以上，所以感应耐压试验可以同时对主、副绕组进行纵绝缘性能的测试。当然，我们也完全可以根据需要从变压器的副边进行测试，不过所施加的电压应当是变压器额定工作状态下空载电压的2倍以上，频率同样是额定频率的2倍以上。

ZSDBF-5KVA多倍频感应耐压试验装置实现各种被试品的预防性交流耐压试验和交接性交流耐压试验，中试控股满足35kV及以下电压等级互感器的感应耐压试验；

中试控股考验交联橡塑电力电缆、电力变压器、GIS、互感器、绝缘子、发电机、开关等被试品绝缘承受各种过电压能力及容性负载的交流耐压试验。

下面是我选择变压器容量及空载负载测试仪的方法，向大家简单的介绍一下，希望对大家以后选择的时候会有帮助。

我感觉选择这种仪器的时候最关键的是要选择到一个好的品牌，因为好的品牌其产品的质量会比较过关，进行测量的结果也会更加的准确。而在这众多的品牌中，笔者感觉很好的选择就是中试控股生产的产品了。

该公司生产的变压器容量及空载负载测试仪，其拥有体积小、重量轻、稳定性好、测量的准确性高等优点，其可以说是大家进行变压器损耗测量的很好选择了。要是你有这方面的需求的话可以考虑一下这个品牌的产品，其一定会是你很好的选择的，而且其也是非常的合理的。

1.空载损耗和空载电流

    变压器的损耗是变压器的重要性能参数，一方面表示变压器在运行过程中的效率，另一方面表明变压器设计制造的性能是否满足要求。变压器空载损耗和空载电流测量、负载损耗和短路阻抗测量都是变压器的例行试验。

    变压器的空载试验就是对变压器任一组线圈施加额定电压，其它线圈开路的情况下，测量变压器的空载损耗和空载电流。空载电流用它与额定电流的百分数表示，即：

        I0%＝(I0／IN)×100

    2.空载试验的目的

    测量变压器的空载损耗和空载电流；验证变压器铁心的设计计算、工艺制造是否满足技术条件和标准的要求；检查变压器铁心是否存在缺陷，如局部过热，局部绝缘不良等。

    3.短路损耗和短路阻抗

    变压器的短路试验就是将变压器的一组线圈短路，在另一线圈加上额定频率的交流电压使变压器线圈内的电流为额定值，此时所测得的损耗为短路损耗，所加的电压为短路电压，短路电压是以被加电压线圈的额定电压百分数表示的：

        μK%＝(UK／UN)×100

    此时求得的阻抗为短路阻抗，同样以被加压线圈的额定阻抗百分数表示：

        ZK%＝(ZK／ZN)×100

    变压器的短路电压百分数和短路阻抗百分数是相等的，并且其有功分量和无功分量也对应相等。

    4.负载试验的目的

    计算和确定变压器有无可能与其它变压器并联运行；计算和试验变压器短路时的热稳定和动稳定；计算变压器的效率；计算变压器二次侧电压由于负载改变而产生的变化。
