中试控股技术研究院鲁工为您讲解：10KVA感应耐压试验装置

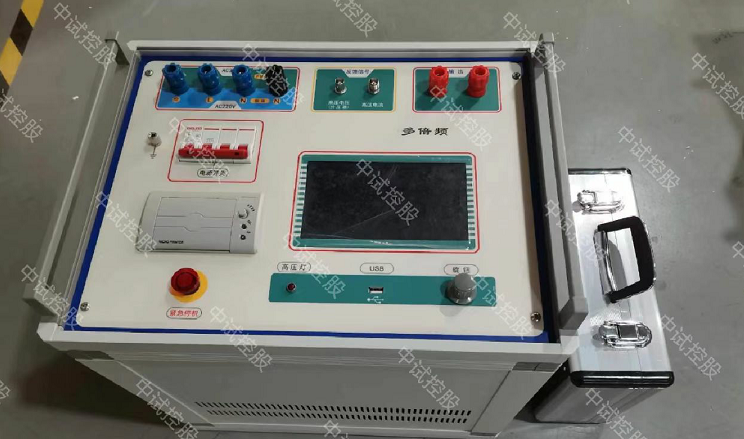

ZSDBF-7.5KVA多倍频感应耐压试验装置

不仅可做互感器感应耐压试验，还可兼做伏安特性试验。
配合高阻抗电容分压器，能直接监测一次侧的高压自动完成感应耐压试

参考标准：DL/T 848.4-2004

多倍频感应耐压试验装置：ZSDBF-7.5KVA多倍频感应耐压试验装置实现各种被试品的预防性交流耐压试验和交接性交流耐压试验，中试控股满足35kV及以下电压等级互感器的感应耐压试验我中试控股的感应耐压试验装置采用微机控制

中试控股结合先进的变频及高速采样技术设计制造，比传统的三倍频发生器效率高，输出电压稳定，测量精度高，重复性好，并且可以实现自动升压、升压至设定值后自动计时、计时完成后自动降压的功能，操作极其简单。

仪器采用背光式大屏幕液晶显示，全中文操作界面，带实时时钟和微型打印机。仪器采用一体化结构，重量轻，便于携带。

电力设备在运行中，绝缘长期受着电场、温度和机械振动的作用会逐渐发生劣化。其中包括整体劣化和部分劣化，形成缺陷。例如由于局部地方电场比较集中或者局部绝缘比较脆弱就存在局部的缺陷。

各种预防性试验方法，各有所长，均能分别发现一些缺陷，反映出绝缘的状况，但其他试验方法的试验电压往往都低于电力设备的工作电压，作为安全运行的保证还不够有力。

直流耐压试验虽然试验电压比较高，能发现一些绝缘的弱点，但是由于电力设备的绝缘大多数都是组合电介质，在直流电压的作用下，其电压是按电阻分布的，所以交流电力设备在交流电场下的弱点使用直流作试验就不一定能够发现，例如发电机的槽部缺陷在直流下就不易被发现。

交流耐压试验符合电力设备在运行中所承受的电气状况，同时交流耐压试验电压一般比运行电压高，因此通过试验后，设备有较大的安全裕度，所以这种试验已成为保证安全运行的一个重要手段。
但是由于感应交流耐压试验装置所采用的试验电压比运行电压高得多，过高的电压会使绝缘介质损失增大、发热、放电，会加速绝缘缺陷的发展，因此，从某种意义上讲，交流耐压试验是一种破坏性试验。

ZSDBF-7.5KVA多倍频感应耐压试验装置技术指标
工作条件                  环境温度：-10℃～50℃     相对湿度：30%～90%
供电电源                  三相AC380V±10%或AC220±10%    50 Hz±5 Hz
                          如用AC220供电，功率减半
输出频率                  50、100、150、200  调节细度0.1 Hz
输出电压                  0～350V正弦波
输出功率                  7.5KW
最大输出电压              350V
最大输出电流              17.5A
电压最小分辨率            0.01V
电流最小分辨率            0.001A
电压电流精度              ±1%
外形尺寸（mm）            430（长）×310（宽）×340（高）
仪器重量                  约20kg
ZSDBF多倍频感应耐压装置主要用于对被试品在不同电压及频率下进行感应、耐压试验的场合，可以满足以下试验：
1、220kV及以下电磁电压互感器感应耐压；
2、35kV及以下配电变压器感应耐压（需配中间励磁试验变）；
3、可作为串联谐振试验装置的变频电源；
4、可作为工频单相调压器使用（满足呈容性PT的感应耐压试验）。
根据中国标准《GB311-61》和原水电部1985年1月发布的《电气设备预防性试验规程》，为满足电力系统对高压互感器倍频感应耐压试验设备的要求而设计的，广泛用于电力系统35-220kV等级串激式电压互感器的交流耐压试验，以考核互感器的主、从绝缘强度，同时也可对电机及小型变压器的绕组进行感应试验；

也可作为短时运行的150Hz电源使用。

多倍频感应耐压试验装置实现各种被试品的预防性交流耐压试验和交接性交流耐压试验，中试控股满足35kV及以下电压等级互感器的感应耐压试验；

中试控股考验交联橡塑电力电缆、电力变压器、GIS、互感器、绝缘子、发电机、开关等被试品绝缘承受各种过电压能力及容性负载的交流耐压试验。

  变压器的纵绝缘主要依赖于绕组内的绝缘介质——漆包线本身的绝缘漆、变压器油、绝缘纸、浸渍漆和绝缘胶等等（不同种类的变压器可能包含其中一种或多种绝缘介质）；纵绝缘电介质很难保证100%的纯净度，难免混含固体杂质、气泡或水份等，生产过程中也会受到不同程度的损伤；变压器工作时的最高场强集中在这些缺陷处，长期负载运作的温升又降低绝缘介质的击穿电压，造成局部放电，电介质通过外施交变电场吸收的功率即介质损耗会显著增加，导致电介质发热严重，介质电导增大，该部位的大电流也会产生热量，就会使电介质的温度继续升高，而温度的升高反过来又使电介质的电导增加。如此长期恶性循环下去，最后导致电介质的热击穿和整个变压器的毁坏。这一故障表现在变压器的特性上就是空载电流和空载功耗显著增加，并且绕组有灼热、飞弧、振动和啸叫等不良现象。可见利用感应耐压试验检测出变压器是否含有纵绝缘缺陷是极其必要的。

    相对于变压器的主绝缘即绕组与绕组之间以及绕组与铁芯之间的绝缘而言，变压器还有另外一项重要的绝缘性能指标――纵绝缘。纵绝缘是指变压器绕组具有不同电位的不同点和不同部位之间的绝缘，主要包括绕组匝间、层间和段间的绝缘性能，而国家标准和国际电工委员会（IEC）标准中规定的“感应耐压试验”则是专门用于检验变压器纵绝缘性能的测试方法之一。

感应耐压试验原理
    变压器刚出产时，没有经过恶劣环境长时间的考验，外施其额定电压和频率的电源作试验，绕组匝间、层间和段间的电压不足以达到电介质缺陷处的击穿电压难以造成这些绝缘缺陷处的放电和击穿，这种存在绝缘故障隐患的变压器与绝缘性能良好的同类变压器的空载电流和空载功耗没有太大的差别，故而难以发现这些隐患；
    而感应耐压试验给变压器施加２倍额定电压以上的电压，可在纵绝缘缺陷处建立更高更集中的场强，绕组匝间、层间和段间的电压达到并超过电介质缺陷处的击穿电压；感应耐压试验给变压器施加频率在２倍的额定频率以上，较高的频率又可以大大降低固体电介质的击穿电压，使得绝缘缺陷更容易被击穿；感应耐压试验所规定的外施电压的作用时间亦可保证绝缘缺陷的击穿；故感应耐压试验可以可靠地检测出变压器纵绝缘性能的好坏。
    感应耐压试验给变压器施加电源的频率之所以在２倍的额定频率以上，是因为：变压器的激磁电流i――主磁通振幅Фm的特性曲线一般设计在额定频率和额定电压下接近弯曲饱和部分（如图1所示），又因在电源频率不变的情况下，主磁通Фm决定于外施电压U
U=E=4.44WfФm                  Фm
    U――外施电源电压，V             △Фm
    E――加电绕组的感应电动势，V
f ――外施电源频率，Hz
   W――加电绕组的匝数，n
所以给变压器加２倍额定电压以上的电压                 △i            i
必然会导致铁芯严重饱和，主磁通Фm增大△Фm,激磁电流i会急剧增加，致使变压器发热烧毁；为使变压器在加２倍压以上铁芯仍不饱和，则需要提高电源的频率至２倍频以上。
    感应耐压试验给变压器原边加２倍压以上，２倍频以上的电源，变压器的主磁通会使原边和副边同时感应出感应电动势E1和E2，且分别是其额定工作状态下的２倍以上，所以感应耐压试验可以同时对主、副绕组进行纵绝缘性能的测试。当然，我们也完全可以根据需要从变压器的副边进行测试，不过所施加的电压应当是变压器额定工作状态下空载电压的２倍以上，频率同样是额定频率的２倍以上。
