中试控股技术研究院鲁工为您讲解：变压器多倍频发生器

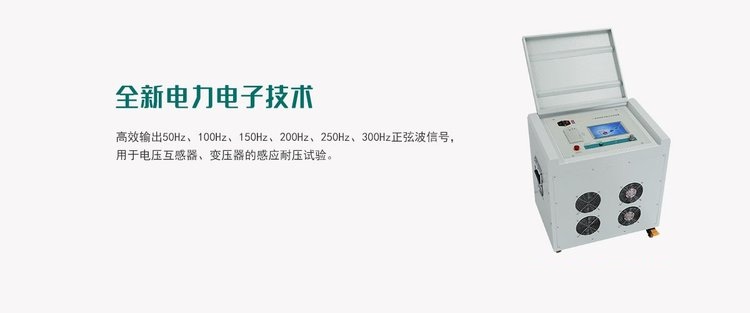

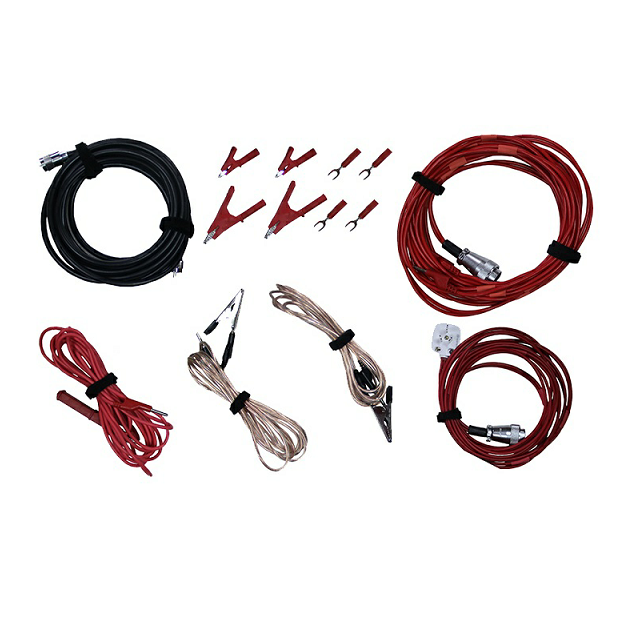

ZSDBF-7.5KVA多倍频感应耐压试验装置

不仅可做互感器感应耐压试验，还可兼做伏安特性试验。
配合高阻抗电容分压器，能直接监测一次侧的高压自动完成感应耐压试

参考标准：DL/T 848.4-2004

多倍频感应耐压试验装置：ZSDBF-7.5KVA多倍频感应耐压试验装置实现各种被试品的预防性交流耐压试验和交接性交流耐压试验，中试控股满足35kV及以下电压等级互感器的感应耐压试验我中试控股的感应耐压试验装置采用微机控制

中试控股结合先进的变频及高速采样技术设计制造，比传统的三倍频发生器效率高，输出电压稳定，测量精度高，重复性好，并且可以实现自动升压、升压至设定值后自动计时、计时完成后自动降压的功能，操作极其简单。

仪器采用背光式大屏幕液晶显示，全中文操作界面，带实时时钟和微型打印机。仪器采用一体化结构，重量轻，便于携带。

什么是感应耐压测试？
感应耐压试验是指给变压器规定的绕组外施一电压，该电压不低于2倍的额定电源电压，频率不小于2倍低额定频率；要求在该电压按规定持续的时间内绕组无灼热、飞狐、击穿或损伤等迹象；要求感应耐压试验前后额定工作电源下的空载电流和功耗无明显的变化。

根据国家试验标准，对电力变压器及电压互感器感应试验电压大致2-3倍工作相电压考虑。

众所周知，变压器在额定频率，额定电压下，铁芯接近饱和，若用工频电源在被试变压器绕组两端施加大于额定电压的试验电压，则空载励磁电流会急剧增加，达到不可允许的程度。变压器、互感器感应耐压试验是检验该产品是否符合国家标准的一项重要试验。

ZSDBF-7.5KVA多倍频感应耐压试验装置技术指标
工作条件                  环境温度：-10℃～50℃     相对湿度：30%～90%
供电电源                  三相AC380V±10%或AC220±10%    50 Hz±5 Hz
                          如用AC220供电，功率减半
输出频率                  50、100、150、200  调节细度0.1 Hz
输出电压                  0～350V正弦波
输出功率                  7.5KW
最大输出电压              350V
最大输出电流              17.5A
电压最小分辨率            0.01V
电流最小分辨率            0.001A
电压电流精度              ±1%
外形尺寸（mm）            430（长）×310（宽）×340（高）
仪器重量                  约20kg

感应耐压试验装置功能—— Features

1、该电子式多倍频发生器装置采用电力电子技术，内部核心部分使用变频调节器。参数预置、保护设置、频率选择、电压调节控制等，全部采用数字控制技术。内置计算机，8寸彩色液晶显示，数据存储可达到3200组
2、电子式多倍频发生器采用触摸式操作方式，配备热敏打印机进行汉字打印
3、预置50Hz、100Hz、150Hz、200Hz的试验频率（可选），触摸方式调节电压（步长可以实时调节，选择1V、2V、5V、10V），可实现本装置的多倍频试验电压输出
4、外置LC滤波回路，保证波形畸变率在指标范围内。外置带抽头的补偿电感，以补偿被试设备的电容电流，提高装置的带负载能力
5、电子式多倍频发生器体积小、重量轻，便于携带，便于大功率化
6、不只是产生三倍频，还能产生1、2、3、4倍频的试验电压输出
7、操作、接线简单，对现场试验电源容量的要求，有很大程度的降低

多倍频感应耐压试验装置实现各种被试品的预防性交流耐压试验和交接性交流耐压试验，中试控股满足35kV及以下电压等级互感器的感应耐压试验；

、

中试控股考验交联橡塑电力电缆、电力变压器、GIS、互感器、绝缘子、发电机、开关等被试品绝缘承受各种过电压能力及容性负载的交流耐压试验。

电流互感器二次回路负载测试仪具有下列功能

⑴.可以实现全自动测量；

⑵.使用工程塑料机箱，结识耐用，有效保障测试人员及系统安全；

⑶.仪器具有量程自动切换功能，保证测试精度；

⑷.采用电子式原理线路结合DSP技术是使测试稳定性好，抗干扰能力强；

⑸.测量完毕，自动计算各项参数，便于客户分析和试验。

⑹.采用大屏幕汉字液晶显示，所有操作均由汉字菜单提示； 数据具备掉电存贮及浏览功能，能与计算机联机传送数据。

⑺.采用大容量7.2V11Ah锂电池供电，对测试回路不产生任何影响，避免系统出现保护的情况。同时在现场无供电电源的情况下使用。

⑻.二次负荷测试，采用钳型电流表采样电流，不需要断开二次回路。可以实现不停电在线测量。自动切换量程：测量过程中可以根据测试对象数值的不同切换到不同的位置，使测量精度和显示位数得到保证。

⑼.工作时间可以长达24小时（长），可在充电状态下测量。

⑽.附有轻巧充电器，方便测量，在电池电量不足的情况下可以外接充电器测量。

⑾.仪器体积小，重量轻。

⑿.能存储480组测量数据，断电后能保持十年

⒀.中文界面大屏幕显示，带有RS-232通讯接口

主要技术指标

1、环境条件

——温度：－5°C～40°C

——相对湿度：<95%（25°C）

——海拔高度：<2500m

——外界干扰：无特强震动、无特强电磁场

2、PT电流互感器二次回路负载测试仪主要技术指标

⊙导纳测量准确度：

DX=±(X×2%+Y×2%)±2个字

DY=±( Y×2%+ X×2%×34.38)±2个字

2个字——仪器的量化误差

电压表头：0.5%

⊙电阻测量范围：0.1Ω-50.0Ω

⊙阻抗测量准确度：

DX=±(X×2%+Y×2%)±2个字

DY=±( Y×2%+ X×2%×34.38)±2个字

2个字——仪器的量化误差

电流表头：1%

3、CT电流互感器二次回路负载测试仪主要技术指标

——阻抗测量范围：0.1Ω—50.0Ω

——阻抗测量准确度：

DX=±(2%×X+2%×Y)±2个字

DY=±(2%×X+2%×Y)±2个字

2个字——仪器的量化误差

电流表头：1%

一、负载试验的目的和意义

变压器的负载试验是在变压器一侧将绕组的线端短路，在另一侧供给额定频率的额定电流，这时两侧的线圈中都流过额定电流，因而产生了漏磁通。绕组中除了有额定电流产生的电阻损耗外，漏磁通在绕组中和结构件中所产生的损耗叫做附近损耗，合在一起称为负载损耗，即负载试验时测得的损耗。负载试验时使短路绕组中产生额定电流所施加的电压为阻抗电压，一般以额定电压的百分数表示。

无论大小变压器，负载损耗都占总损耗的大部分，通过对负载损耗的分析可以检查出变压器在结构上和制造上的缺陷。阻抗电压也是变压器并联运行的重要条件之一。

二、负载试验的有关标准和要求

1.阻抗电压和负载损耗都应符合GB1094.1的要求。

2.负载试验应在主分接上进行。

3.双绕组变压器从试品的一侧供给额定电流，另一侧短路，只测量一次。而三绕组变压器应在成对的绕组间进行，其他绕组开路。

二、负载试验方法

变压器的负载试验，通常是使较大额定电流的一侧绕组短路，另一侧绕组处于额定分接位置，施加额定频率的额定电流，此时，所测的损耗就是负载损耗，所测的电压占额定电压的百分数就是阻抗电压(标么值)。单相变压器和三相变压器的两功率表测量和三功率表测量均与空载试验的接线图基本相同。

四、三相变压器的单相负载试验

三相变压器的单相负载试验是通过对各双相负载损耗的分析比较，观察负载损耗在各相的分布状况，以发现绕组在制造中的缺陷，它是查找故障的有效方法。

当供电绕组为星形连接时，应分布从较高电压侧A-B，B-C，C-A供给电源，施加额定频率的额定电流，测量A-B相的损耗为PAB，电压为UAB，B-C相的损耗为PBC ，电压为UBC;C-A相的负载损耗为PCA，电压为UCA。

当供电绕组为三角形接法时，除分双相施加电源外，还应依次短路一相(A相短路，BC相供电;B相短路，AC供电;C相短路，AB相供电)

五、厂家变压器负载试验检测设备

变压器负载损耗参数测试仪是我公司精心开发、研制的专门用于变压器空载、负载参数测量的高精度仪器。它可对各种变压器的空载电流、空载损耗、短路损耗、阻抗电压等一系列参数可进行精密的测量。

该仪器具有体积小、重量轻、测量准确度高、稳定性好、操作简便易学等优点,完全可取代以往利用多表法测量变压器损耗和容量的方法，接线简单，测试、记录方便，大大提高了工作效率。它以大屏幕图形式液晶作为显示窗口，图形式菜单操作并配有汉字提示，集多参量于一屏的显示界面，人机对话界面友好，使用简便、快捷，是各级电力用户的shou选产品。
