中试控股技术研究院鲁工为您讲解：30Hz-200Hz多倍频试验器

ZSDBF-7.5KVA多倍频感应耐压试验装置

不仅可做互感器感应耐压试验，还可兼做伏安特性试验。
配合高阻抗电容分压器，能直接监测一次侧的高压自动完成感应耐压试

参考标准：DL/T 848.4-2004

多倍频感应耐压试验装置：ZSDBF-7.5KVA多倍频感应耐压试验装置实现各种被试品的预防性交流耐压试验和交接性交流耐压试验，中试控股满足35kV及以下电压等级互感器的感应耐压试验我中试控股的感应耐压试验装置采用微机控制

中试控股结合先进的变频及高速采样技术设计制造，比传统的三倍频发生器效率高，输出电压稳定，测量精度高，重复性好，并且可以实现自动升压、升压至设定值后自动计时、计时完成后自动降压的功能，操作极其简单。

仪器采用背光式大屏幕液晶显示，全中文操作界面，带实时时钟和微型打印机。仪器采用一体化结构，重量轻，便于携带。

ZSDBF-7.5KVA多倍频感应耐压试验装置技术指标
工作条件                  环境温度：-10℃～50℃     相对湿度：30%～90%
供电电源                  三相AC380V±10%或AC220±10%    50 Hz±5 Hz
                          如用AC220供电，功率减半
输出频率                  50、100、150、200  调节细度0.1 Hz
输出电压                  0～350V正弦波
输出功率                  7.5KW
最大输出电压              350V
最大输出电流              17.5A
电压最小分辨率            0.01V
电流最小分辨率            0.001A
电压电流精度              ±1%
外形尺寸（mm）            430（长）×310（宽）×340（高）
仪器重量                  约20kg

1、三倍频感应耐压试验装置的重量和体积大大减少，不但省去了笨重的大功率调压装置和普通的大功率工频试验变压器，而且，频感应激磁电源只需试验容量的1/Q，使得系统重量和体积大大减少，一般为普通试验装置的1/10-1/30。

2、所需电源容量大大减小。电源是利用频感应电抗器和被试品电容频感应产生高电压和大电流的，在整个系统中，电源只需要提供系统中有功消耗的部分，因此，试验所需的电源功率只有试验容量的1/10。

3、改善输出电压的波形。频感应电源是频感应式滤波电路，能改善输出电压的波形畸变，获得很好的正弦波形，有效的防止了谐波峰值对试品的误击穿。

4、不会出现任何恢复过电压。试品发生击穿时，因失去频感应条件，高电压也立即消失，电弧即刻熄灭，且恢复电压的再建立过程很长，很容易在再次达到闪络电压前断开电源，这种电压的恢复过程是一种能量积累的间歇振荡过程，其过程长，而且，不会出现任何恢复过电压。

5、 防止大的短路电流烧伤故障点。在频感应状态，当试品的绝缘弱点被击穿时，电路立即脱谐，回路电流迅速下降为正常试验电流的1/Q。而并联频感应或者试验变 压器方式做耐压试验时，击穿电流立即上升几十倍，两者相比，短路电流与击穿电流相差数百倍。所以，频感应能有效的找到绝缘弱点，又不存在大的短路电流烧伤的忧患

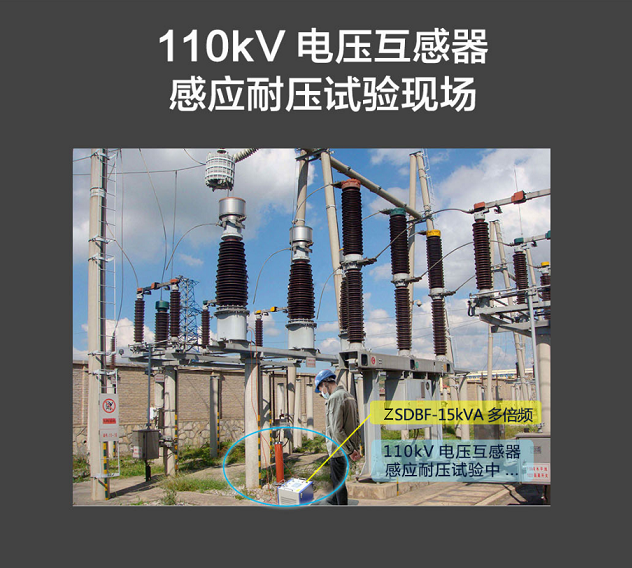

多倍频感应耐压试验装置实现各种被试品的预防性交流耐压试验和交接性交流耐压试验，中试控股满足35kV及以下电压等级互感器的感应耐压试验；

中试控股考验交联橡塑电力电缆、电力变压器、GIS、互感器、绝缘子、发电机、开关等被试品绝缘承受各种过电压能力及容性负载的交流耐压试验。

    对于单相变压器，可采用接线进行空载试验。对于三相变压器，可采用两瓦特表法进行空载试验。直接测量法，适用于额定电压和电流较小，用电压表和电流表即可直接进行测量的变压器。当变压器额定电压和电流较大时，必须借助电压互感器和电流互感器进行间接测量，此时采用接线方式。

空载试验时，在变压器的一侧（可根据试验条件而定）施加额定电压，其余各绕组开路。

短路试验的接线方式和空载试验的接线基本相似，所不同的是要将非加压的线圈三相短接而不是开路。对于三线圈的变压器，每次试一对线圈（共试三次），非被试线圈应为开路。

短路试验时，在变压器的一侧施加工频交流电压，调整施加电压，使线圈中的电流等于额定值；有时由于现场条件的限制，也可以在较低电流下进行试验，但不应低于。

试验要求和注意事项

1、空载试验应在绝缘试验合格的基础上进行，被试变压器的分接开头应置于额定分接位置。

2、在额定电压下进行试验时，所需试验电源容量可按下式估算：SO=SeIo（千伏安）

式中：So—试验所需电源容量，Se—被试变压器额客容量，Io—被试变压变压器额定空载电流百分数。当电源容量大于5倍所需容量时，可不考虑波形对测量结果造成的影响，作大容量变压器试验时，推荐采用系统电压进行试验。

3、当用三相电源进行试验时，要求三相电压对称平衡，即负序分量不超过正序分量的5%，三相线电压相差不超过2%，试验中三相电压要保持稳定，三相电压稍有不平衡时，试验电压可取三相电压的算术平均值，也可以用a、c相的线电压代替。

4、测量用串联的电流互感器应考虑故障时动势稳容量不够可能造成的损坏保护措施。其外壳和低压绕组的接地一端必须可靠接地。测量仪表和测量回路对高压部分应保持足够的安全距离，载流引线必须有足够的通流容量。

5、测量仪表的准确度应不低于0.1级，互感器的准确度应不低于0.2级。对于较大容量变压器损耗功率的测量，应使用低功率因数瓦特表。

6、所测空载损耗是瓦特表指示的代数和，因此接线时必须注意瓦特表电流、电压线卷的极性，若使用互感器应同时注意互感器的极性。

7、利用电网高压电源进行试验时，应遵守有关的安全规程和现场运行规程。

8、试验中若发现表计指示异常或被试变压器有放电声、异常响声、冒烟、喷油等情况，应立即停止试验，断开电源，检查原因，在没有查明原因并予以恰当的处理之前，不得盲目再进行试验。
