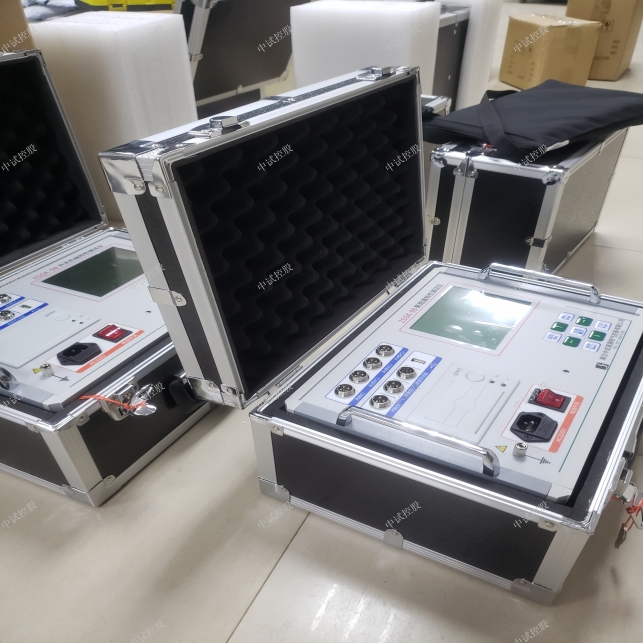

ZSDBF-15KVA 多倍频感应耐压试验装置

触摸方式调节电压可实现本装置的多倍频试验电压输出
步长可以实时调节，任意选择1V、2V、5V、10V

参考标准：DL/T 848.4-2004

多倍频感应耐压试验装置：多倍频感应耐压试验装置实现各种被试品的预防性交流耐压试验和交接性交流耐压试验，中试控股满足35kV及以下电压等级互感器的感应耐压试验我中试控股的感应耐压试验装置采用微机控制

中试控股结合先进的变频及高速采样技术设计制造，比传统的三倍频发生器效率高，输出电压稳定，测量精度高，重复性好，并且可以实现自动升压、升压至设定值后自动计时、计时完成后自动降压的功能，操作极其简单。

仪器采用背光式大屏幕液晶显示，全中文操作界面，带实时时钟和微型打印机。仪器采用一体化结构，重量轻，便于携带。

ZSDBF-15KVA 多倍频感应耐压试验装置技术指标

工作条件                  环境温度：-10℃～50℃     相对湿度：30%～90%

供电电源                  三相AC380V±10%或AC220±10%    50 Hz±5 Hz

                          如用AC220供电，功率减半

输出频率                  30Hz～200Hz   调节细度0.1 Hz

输出电压                  0～400V正弦波

输出功率                  15KW

最大输出电压              400V

最大输出电流              35A

电压最小分辨率            0.01V

电流最小分辨率            0.001A

电压电流精度              ±1%

外形尺寸（mm）            570（长）×400（宽）×350（高）

中试控股仪器重量                  约44kg

中频无刷励磁同步发电机组

  同步发电机组基本原理接线如下图所示。

同步发电机机组基本原理接线图

M——异步感应电动机；G——无刷中频同步发电机；T——升压变压器；

L1——铁芯电抗器；L2——空心电抗器（可用阻波器代替，用于增大补偿电抗的容量）

图中，电源装置

同补偿电抗器、中间升压变压器

以及必要的外围测量设备联合使

用。电源主要由三相异步电动机和无刷励磁的中频同步发电机组

成中试控股中频发电机组，再配以启动、控制、测量和保护系统组成。其工作原理为中频发电机

发出定频率(250Hz)的单相或三相交流电能，经中间变压器升压，同时用补偿电抗器

来调整补偿被试变压器的电容性电流，以获得所需的试验电压。这种工作原理和方式可以

得到所需频率的试验电压，电网电源仅用来驱动发电机组和提供直流励磁电源，使试验电

源与电网电源实现隔离，从而消除了试验回路来自电网系统的干扰，无刷励磁方式也大大

降低了电源本身的干扰水平，因此在做感应耐压的同时，也可进行局部放电测量。

感应分压器主要有两种使用状态：可作为分压器使用或与标准电压互感器级联使用. 下面分别对这两种使用状态进行说明。

      1.使用感应分压器校电压互感器（作分压器使用）

感应分压器校验电压互感器接线图

      使用感应分压器校验电压互感器时，按上图连线，一般感应分压器相对被检电压互感 器准确度而言，标准的误差可以忽略不计，从电压互感器校验仪上可直接读出被检电压互 感器的示值。 （感应分压器效验误差值多为经过折算到一次的误差值，所以要精确求出被检互感器的误 差值时，需要将感应分压器所给误差示值进行折算后作为标准修正值进行修正。）

      2.与标准电压互感器级联校被试电压互感器

标准电压互感器与感分级联校验被试电压互感器接线图

      以上为标准电压互感器与感分级联校验被试电压互感器接线图，如果标准电压互感器与被试电压互感器额定变比不同时，可以用标准电压互感器与感 应分压器级联，测出被检电压互感器的误差。

三倍频感应耐压装置通过施加倍频电源装置，以提高绕组间绝缘的试验电压，从而达到耐压试验的目的。此次中试定制30KVA倍频试验变压器采用分体式结构，试验变压器与控制台自成一体，方便试验过程中配合被试品随时移动位置

多倍频感应耐压试验装置实现各种被试品的预防性交流耐压试验和交接性交流耐压试验，中试控股满足35kV及以下电压等级互感器的感应耐压试验；

中试控股考验交联橡塑电力电缆、电力变压器、GIS、互感器、绝缘子、发电机、开关等被试品绝缘承受各种过电压能力及容性负载的交流耐压试验。

干式变压器的防护方式

根据使用环境特征及防护要求，干式变压器可选择不同的外壳。通常选用IP20防护外壳，可防止直径大于12mm的固体异物进入，为带电部分提供安全屏障。可防止小动物（鼠、蛇、猫、雀等）进入，造成短路停电等恶性故障。若须将变压器安装在户外，则可选用IP23防护外壳，除上述IP20防护功能外，更可防止与垂直线成60°角以内的水滴入。但IP23外壳会使变压器冷却能力下降，选用时要注意其运行容量的降低：容量较小的下降约5%，容量较大的下降约10%。

工厂通常提供的是铝合金外壳、美观耐用，生产厂都可根据客户的实际需要提供各种防护等级、各类材质（如铝合金、钢板等）的防护外壳。若变压器不带外壳，通常可以IP00防护表示。

综上所述，在老旧变压器更新时和设计中新型变压器选型时，如能选用节能低噪型SC（B）9干式变压器，即能减少噪音，无污染，而且过载能力强，供电可靠性高，特别是还能挖掘节电潜力。为检验分接开关安装质量，准确判定变压器有载分接开关准动作特性，降低变压器分接开关事故，排除由于测试技术上不适应对无缺陷分接开关的误判断，科研部门投入一定力量研发变压器有载分接开关动作特性带绕组交流测试技术。钳形接地电阻测试仪能测量出用传统方法无法测量的接地故障，因为该仪表测量的是接地体电阻和接地引线电阻的综合值。

1.带绕组交流测试分接开关动作特性，有以下优势：模拟变压器的运行状态测试，能可靠发现分接开关动作过程存在的缺陷。

可对调压绕组不同结线的变压器进行分接开关测试，填补变压器有载分接开关测试的空白区域。

交流测试结线方式灵活多样，当被测分接开关交换程序出现异常后，可使用任意电压，电流进行测试，对缺陷性质进行确认性试验，不会发生误判断。

排除分接开关直流测试中所出现的电流非缺陷原因所造成的断续，区分由于过渡电阻，开关触头引线接触不良所形成的电流跳跃，直接反应分接开关动作过程的技术特性。时间证明，分接开关在切换过程中，虽然动，静触头间高速相对运动，但接触良好，特别时在高电压下，某些低电压直流试验所表现的分接开关测试波形变异不是开关缺陷。

交流测试不仅能准确判定分接开关交换程序，而且能对分接开关切换过程中的各触头接触情况做出判断。

分接开关交流测试所获得的波形解析结论唯一，可作为分接开关动作特性终裁式试验，为各国工程技术界所认同。
