中试控股技术研究院鲁工为您讲解：六相电流、六相电压综保仪（实力榜）

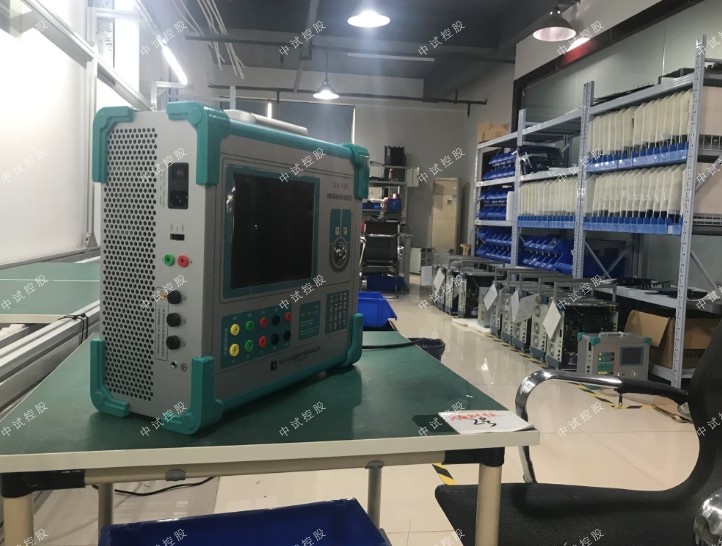

ZSJB-9300三相微机继电保护测试仪

整机模块化设计，进行了大量的优化设计和工艺改进，更加小型化、轻型化，易操作、易维护。
参考标准：GB/T 7261-2016，DL/T 624-2010

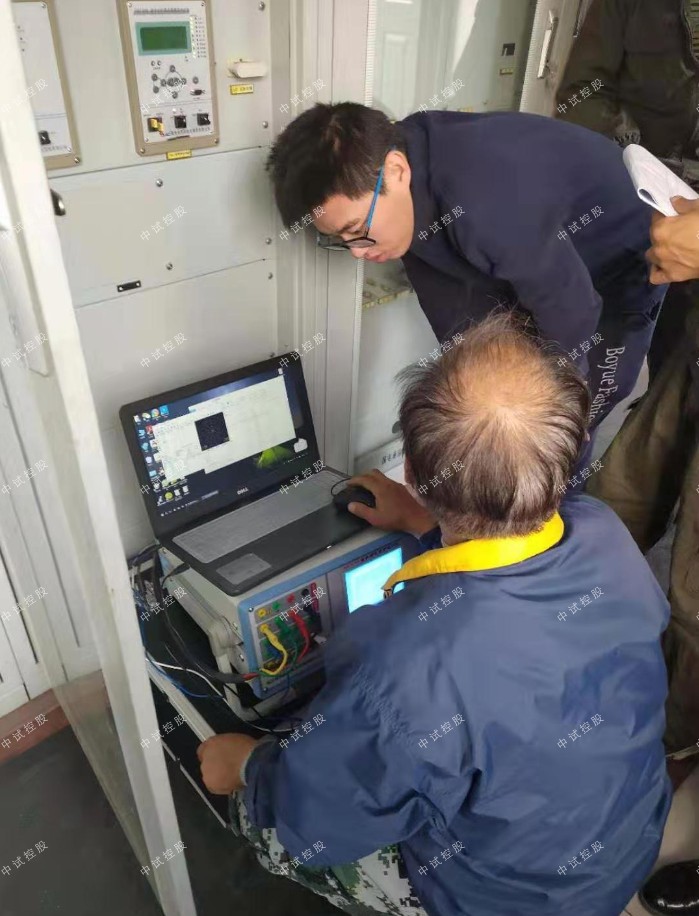

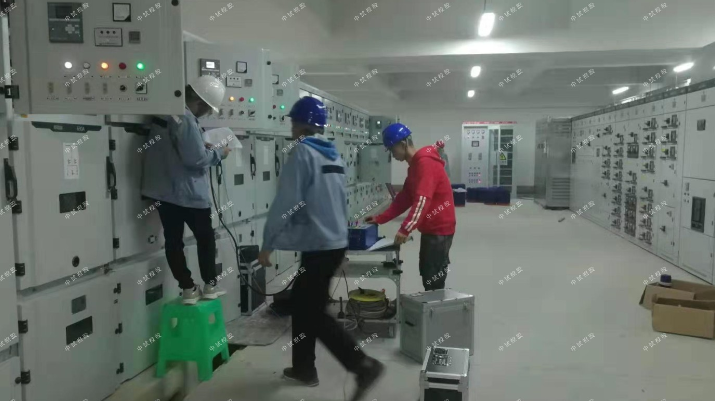

三相微机继电保护测试仪：该产品用于对发电厂、变电站各种继电保护装置参数的整定和测试，智能化程度高，测试准确。

能模拟12路电流、电压的调幅、移相、分相独立变频、多态故障模拟、叠加谐波，具有失真告警、录波数据回放输出等功能，是确保发电厂、变电站及线路安全运行的重要测试仪器。
测试软件采用Windows界面，功能齐全，界面友好，能完成各种继电保护装置的全面测试，自动生成试验数据库和试验报告，图文并茂，使用方便，是发电厂、供电局、科研院所、相关企业等单位理想的继电保护测试装置。

产品特点
12通道同时输出，闭环回采录波监视
内置高性能工控机，10.4”超大屏幕
DSP+FPGA平台
内置便携式录波仪，对现场实时信号录波
录波波形实时显示、分析、存储
全新测试软件
双操作模式
新型高保真线性功放，输出精度高
电流电压输出波形可视化
模块式组合部件结构
EMC性能佳，可靠性强
技术参数
标准模拟量电压电流输出
交流电流输出6路，每路30A / 450VA
交流电压输出6路，每路120V / 70VA
交流输出精度0.1%（主量程范围内）
直流电流输出6路，每路±10A / 200VA
直流电压输出6路，每路±160V / 70VA
直流输出精度0.2%（主量程范围内）
相位0~360°
相位准确度＜0.2°
输出频率0~1200Hz
频率准确度＜0.001Hz
叠加谐波0~24次谐波
开关量
数量10路开入8路开出
便携录波仪参数
交流电压
测量范围4 x 0~180Vrms
交流电流
测量范围4 x 0~180Vrms
交流电流（霍尔）
测量范围2 x 0~125Arms
交流电流（钳形表）
测量范围4 x 0~100Arms
直流电压（大量程）
测量范围1 x 0~+750V
直流电压（中量程）
测量范围1 x 0~+10V
直流电压（小量程）
测量范围1 x 0~+200mV
直流电流测量范围1 x 0~+200mA
◆继电保护测试仪测试软件功能
配置了功能强大的测试软件，能方便地完成所有测试项目，测试功能包括：
1、继电器：测试电压电流、中间、时间、功率方向、同期、频率、阻抗、过流等各类继电器。
2、差动试验：测试比例制动、谐波制动、直流助磁、速断等原理构成的差动保护。
3、故障模拟：简单故障模拟、多态模拟、系统振荡、故障再现、高级仿真。
4、阻抗特性：测试阻抗圆、四边形、精工电压、精工电流、动作、记忆等阻抗特性。
5、线路保护：距离保护定值校验、零序电流定值校验、工频变化量距离定值校验、整组传动试验、成套微机保护定值校验和时间特性。
6、程控电源：电源发生器、谐波发生器、三角波、方波发生器。
7、自动装置与表计：同期装置、毫秒计、功率表。
66-A/B/C/D的电源发生器和多态模拟程序支持六相电流和六相电压输出，差动保护程序支持六相电流输出，还增加了备自投（六相电压）程序。
64-A/B/C/D的电源发生器、多态模拟和差动保护程序支持六相电流输出。

内置高性能工控机，采用嵌入式工业系统WindowsCE.Net，其简洁的系统内核具有稳定可靠高效的硬件实时性能，集成化、一体化，无需外接电脑即可轻松完成各种复杂的试验功能。

还可以杜绝电脑病毒侵犯，即使误操作删除文件也不会破坏操作系统，保证系统安全。

独创动态跟踪技术，采用高性能DSP、FPGA、24位DA和高精度线性功放技术，输出每周波1600点的高精度波形

能快速准确灵活的控制响应模拟输出电力系统故障模型各种瞬时变化的暂态波形，使模拟量输出全量程、从直流到1kHz都能全面保证瞬时变化特性和高精度，对超高压继电保护测试工作的准确性具有特别重要的意义。

变压器短路阻抗测试仪是测量变压器短路阻抗的专用仪器，也是电力部门对于变压器检测不可缺少的检测设备之一，那么我们为什么一定要检测变压器短路阻抗呢？其实变压器短路阻抗大小对变压器运行是有一定影响的。

变压器短路阻抗也称阻抗电压，在变压器行业是这样定义的：当变压器二次绕组短路（稳态），一次绕组流通额定电流而施加的电压称阻抗电压Uz。通常Uz以额定电压的百分数表示，即uz=(Uz/U1n)*100%

当变压器满载运行时，短路阻抗的高低对二次侧输出电压的高低有一定的影响，短路阻抗小，电压降小，中试控股短路阻抗大，电压降大。当变压器负载出现短路时，短路阻抗小，短路电流大，变压器承受的电动力大。短路阻抗大，短路电流小，变压器承受的电动力小。

(一)电压比(变比)不相同的变压器并列运行：

由于三相变压器和单相变压器的原理是相同的，为了便于分析，以两台单相变压器并列运行为例来分析。由于两台变压器原边电压相等，电压比不相等，副边绕组中的感应电势也就不相等，便出现了电势差△E。在△E的作用下，副边绕组内便出现了循环电流IC。当两台变压器的额定容量相等时，即SNI=SNII。循环电流为：

IC=△E/(ZdI＋ZdII)

式中ZdI--表示*台变压器的内部阻抗

ZdII--表示第二台变压器的内部阻抗

如果Zd用阻抗电压UZK表示时，则

Zd=UZK*UN/100IN

式中UN表示额定电压(V)，IN表示额定电流(A)

当两台变压器额定容量不相等时，即SNI≠SNII，循环电流IC为：

IC=á＊II/[UZKI＋(UZKII/?)]

式中：UZKI--表示*台变压器的阻抗电压

UZKII--表示第二台变压器的阻抗电压

INI＜INII

á--用百分数表示的二次电压差

II--变压器I的副边负荷电流

根据以上分析可知：在有负荷的情况下，由于循环电流Ic的存在，使变比小的变压器绕组的电流增加，而使变比大的变压器绕组的电流减少。这样就造成并列运行的变压器不能按容量成正比分担负荷。如母线总的负荷电流为I时(I=INI＋INII)，若变压器I满负荷运行，则变压器II欠负荷运行；若变压器II满负荷运行，则变压器I过负荷运行。由此可见，当变比不相等的变压器并列运行时，由于循环电流Ic的存在，变压器不能带满负荷，使总容量不能充分利用。

又由于变压器的循环电流不是负荷电流，但它却占据了变压器的容量，因此降低了输出功率，增加了损耗。当变比相差很大时，可能破坏变压器的正常工作，甚至使变压器损坏。为了避免因变比相差过大产生循环电流Ic过大而影响并列变压器的正常工作，规定变比相差不宜大于0.5%

(二)阻抗电压不等时变压器并列运行：

因为变压器间负荷分配与其额定容量成正比，而与阻抗电压成反比。也就是说当变压器并列运行时，如果阻抗电压不同，其负荷并不按额定容量成比例分配，并列变压器所带的电流与阻抗电压成反比，即II/III=UZKII/UZKI或UZKIIII=UZKIIIII，设两台变压器并列运行，其容量为SNI，SNII，阻抗电压为UZI、UZII，则各台变压器的负荷按下式计算：

SI=[(SNI+SNII)/(SNI/UZKI+SNII/UZKII)]＊(SNI/UZKI)

SII=[(SNI+SNII)/(SNI/UZKI+SNII/UZKII)]＊(SNII/UZKII)

即S△I/SII=(SNI＊UZKII)/(SNII＊UZKI)

根据以上分析可知：当两台阻抗电压不等的变压器并列运行时，阻抗电压大的分配负荷小，当这台变压器满负荷时，另一台阻抗电压小的变压器就会过负荷运行。变压器长期过负荷运行是不允许的，因此，只能让阻抗电压大的变压器欠负荷运行，这样就限制了总输出功率，能量损耗也增加了，也就不能保证变压器的经济运行。所以，为了避免因阻抗电压相差过大，使并列变压器负荷电流严重分配不均，影响变压器容量不能充分发挥，规定阻抗电压不能相差10%。
