中试控股技术研究院鲁工为您讲解：变压器容量及损耗测量仪

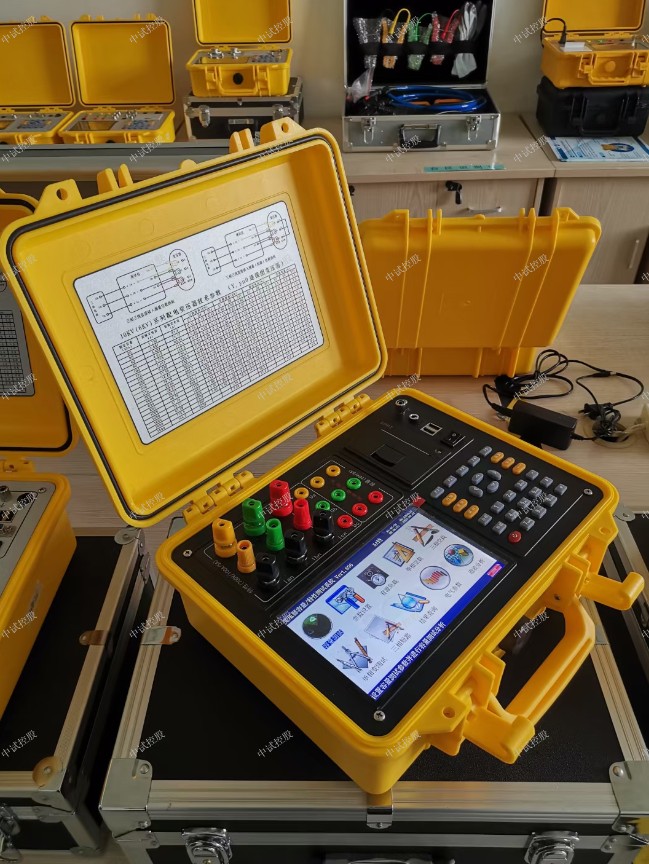

ZSRS-8000变压器容量空负载损耗测试仪

用于变压器容量、空载、负载等特性参数测量的高精密仪器
参考标准：DL/T 1256-2013

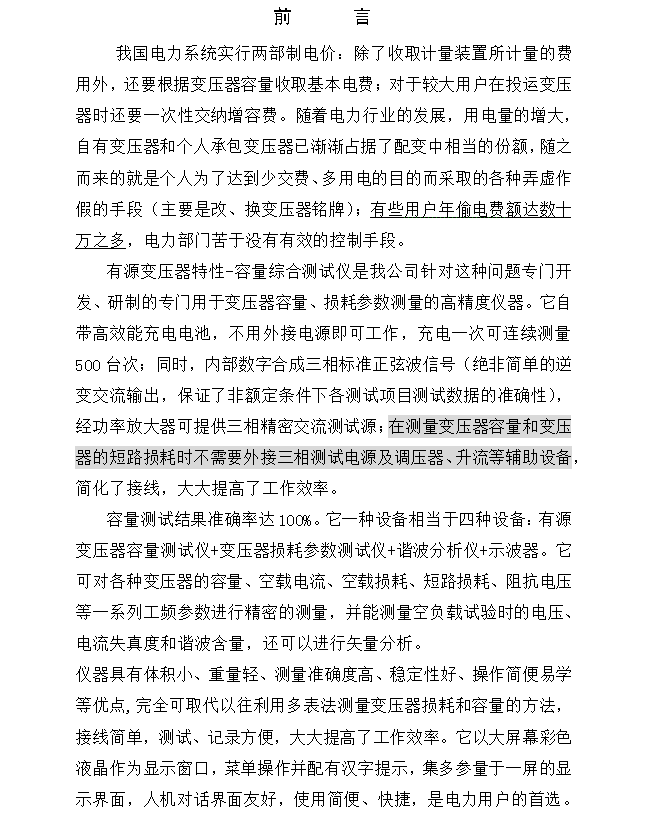

变压器容量空负载损耗测试仪：变压器容量及空载负载测试仪针对这种问题专门开发、研制的专门用于变压器容量、损耗参数测量的高精度仪器。它自带高效能充电电池，不用外接电源即可工作，充电一次可连续测量500台次；

同时，内部数字合成三相标准正弦波信号（绝非简单的逆变交流输出，保证了非额定条件下各测试项目测试数据的准确性），经功率放大器可提供三相精密交流测试源；

在测量变压器容量和变压器的短路损耗时不需要外接三相测试电源及调压器、升流等辅助设备，简化了接线，大大提高了工作效率。

关于变压器容量计算的一些问题

1、变压器的额定容量，应该是变压器在规定的使用条件下，能够保证变压器正常运行的最大载荷视在功率；

2、这个视在功率就是变压器的输出功率，也是变压器能带最大负载的视在功率；

3、变压器额定运行时，变压器的输出视在功率等于额定容量；

4、变压器额定运行时，变压器的输入视在功率大于额定容量；

5、由于变压器的效率很高，一般认为变压器额定运行时，变压器的输入视在功率等于额定容量，由此进行的运算及结果也是基本准确的；

6、所以在使用变压器时，你只要观察变压器输出的电流、电压、功率因数及其视在功率等于或小于额定容量就是安全的(使用条件满足时)；

7、有人认为变压器有损耗，必须在额定容量90%以下运行是错误的！

8、变压器在设计选用容量时，根据计算负荷要乘以安全系数是对的。

技术指标

1、 输入特性
有源部分：
电压测量范围：0~10V
电流测量范围：0~10A
无源部分：
电压测量范围：0~750V 宽量限。
电流测量范围：0~5A~100A内部双量程。
2、 准确度
电压：±0.1%
电流：±0.1%
功率：±0.1%（CosΦ>0.2），±0.3%（0.02<CosΦ<0.2）
3、 工作温度：－10℃~ +40℃
4、 充电电源：交流160V~260V
5、 绝缘：⑴、电压、电流输入端对机壳的绝缘电阻≥100M?。
         ⑵、工作电源输入端对外壳之间承受工频2kV（有效值），历时1分钟实验。
6、 主机体积：32cm×24cm×13cm
7、 重量：3kg

? 在主界面中用来移动光标，使其指向需要进行的项目功能条（功能条反色显示）。
? 上下键在容量测试屏和参数设置屏中用来移动光标，使其指向需要要更改的参数（包括：容量设置部分的试品编号、当前温度、阻抗电压、高额定电压、试品类型、分接档位、联结组别、参比容量和特性测试部分的PT变比、CT变比、高额定电压、低额定电压、当前温度、设置日期、设置时间、变压器容量、接线方式等）。
? 上下键在记录浏览功能屏中用来翻阅记录。
? 左右键在容量测试参数设置功能屏中用来切换可选的项目，如分接档位、联接组别、参比容量，可根据屏幕上方的提示用左右键在这些档位中连续切换，选至需要的数值。
 键：确定键，在开机后按下此键进入主菜单。主菜单下按下此键即进入当前指向的功能选项（反色显示的功能条），在输入参数时，作用是开始输入和结束输入并使刚键入的数字有效。
退出键：返回键，按下此键均直接返回到主菜单；如果正在测试过程中、测试结束时按此键则同时返回主界面。
存储键：在容量测试结果下，按存储键可存储当前容量测试结果。
查询键：在主菜单下按下查询键，可查询已存储的容量数据。
设置键：在主菜单下按下设置，可快速进入参数设置屏。
F1~F5键：辅助功能键。F4是打印功能键。
切换、自检、帮助、开关键：现为保留按键，无实际用途。

可自动进行波形畸变校正，温度校正（提供简单的温度校正和附加损耗分别校正两种方式），电压校正（非额定电压下的空载试验），电流校正（非额定电流条件下的短路试验），非常适合没有做稍大容量变压器短路试验条件的单位

一种设备相当于四种设备：变压器容量及空载负载测试仪+变压器损耗参数测试仪+谐波分析仪+示波器。

下面介绍下变压器直流电阻测试仪使用中需要注意的细节：

 1、使用直流电阻测试仪时，请勿堵住或封闭机身的通风口，要知道，仪器也是有生命的，也需要精心的维护，一般将仪器站立放置即可，定期检查扇叶是否堵塞。

2、 面板上有USB插口，允许热拨插USB口设备（如U盘等），以及打印设备，但注意拨插时一定要在数据传输结束后进行，以免数据丢失带来的不便。

3、 在测试短路阻抗小于整定定值的时候保护才会出口，所以一般取定值的0.95倍来做试验，可保证保护能够可靠出口；在模拟接地距离故障的时候，零序补偿系数一定要设置正确；

4、如果在使用过程中变压器直流电阻测试仪界面出现数据出错或设备无法连接等问题，可以这样解决：向下触按复位按钮键，使DSP复位；或退出运行程序回到主菜单，重新运行程序，则界面所有数据均恢复至默认值，就是这么简单！

5、注意环境因素，试验之前，如果现场干扰较强或安全要求较高，请将变压器直流电阻测试仪电源线的接地端接地或装置接地孔接地。

6、一定要注意禁止将外部的交直流电源引入到变压器直流电阻测试仪的电压、电流输出插孔。否则，变压器直流电阻测试仪将直接面临损耗的威胁，或直接烧坏元器件。冬天到来，大家都在搓手取暖，在意志上也开始变得更加懒惰，什么都不想动了，即使如此，也不要偷懒对变压器直流电阻测试仪的维护，为了使工作中更高的提高效率，这一项日常工作必须坚持做到位。变压器直流电阻测试仪是变压器在交接、大修和改变分接开关后，必不可少的试验项目，也是电力检测工程中最为常见的电力测试仪器。一般情况下，用变压器直流电阻测试仪的电桥法和压降法来测量绕组和大功率电感设备时，却是一项非常费时的工作量，为了改变这种状况，缩短测量时间以及减轻工作人员的压力，不妨花点心思积极对变压器直流电阻测试仪的维护做好计划工作。

首先要了解变压器直流电阻测试仪的优势

1、变压器直流电阻测试仪采用高速32位A/D转换器，测量数据精确度高且稳定，重复动作好，保护功能完善，能可靠保护反电势对直流电阻测试仪的破坏，具有自动放电指示功能，自动化程度高，操作简便。

2、变压器直流电阻测试仪器采用全新电源技术，测量范围宽。响应速度快，测量数据稳定，测试过程中自动刷新数据。在测量状态可以直接转换分接开关，仪器会自动提示，新的电阻值很快就会显示出来。内部具有不掉电存储器，可永久保存数据。

3、自动程控电流源技术，电流源共设一千个电流档位，从而达到比较宽的测量范围和最佳的测量状态，无须手动切换电流换档。

4、变压器直流电阻测试仪采用全部汉字菜单及操作提示，直观方便，可储存120次测量数据，掉电不丢失。



其次要熟悉变压器直流电阻测试仪操作要点

1、中试控股电力讲解使用完变压器直流电阻测试仪后，应及时对机内的电池进行充电维护，不要等到电池彻底没电了才充电，至少要保持10%的电量，这样对设备本身更友好。

2、长期不用时，要对仪器内的电池组进行充电维护，一般充电14小时左右，直至“充满”指示灯亮为止，然后卸掉电池，用绝缘物包起来，不可直接接触空气，以免电流偷偷流失，也防止生锈。

3、直流测试时，发现欠压指示灯亮，应立刻停止使用直流电源，改换交流电源测试。
