中试控股技术研究院鲁工为您讲解：配变变压器损耗测量仪

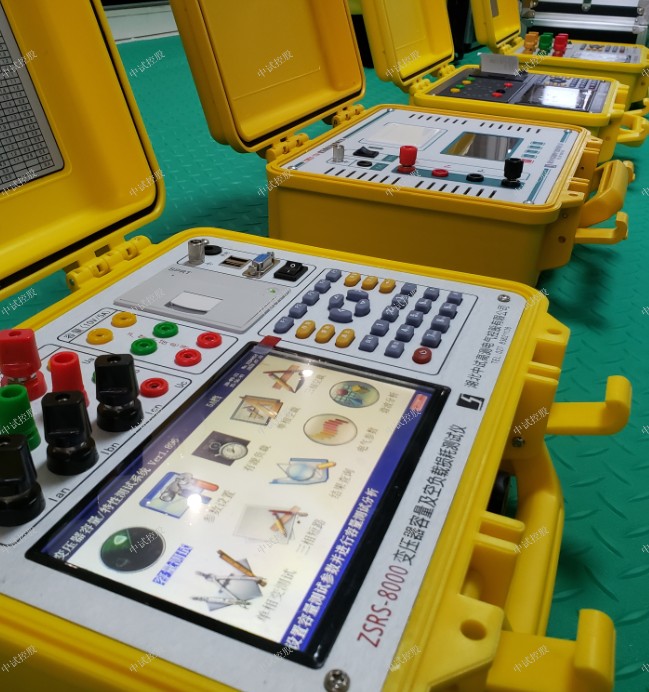

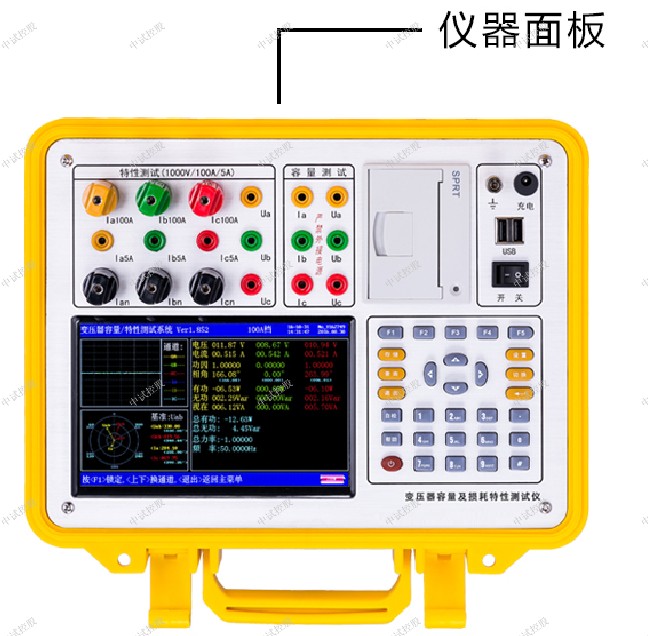

ZSRS-8000变压器容量空负载损耗测试仪

用于变压器容量、空载、负载等特性参数测量的高精密仪器
参考标准：DL/T 1256-2013

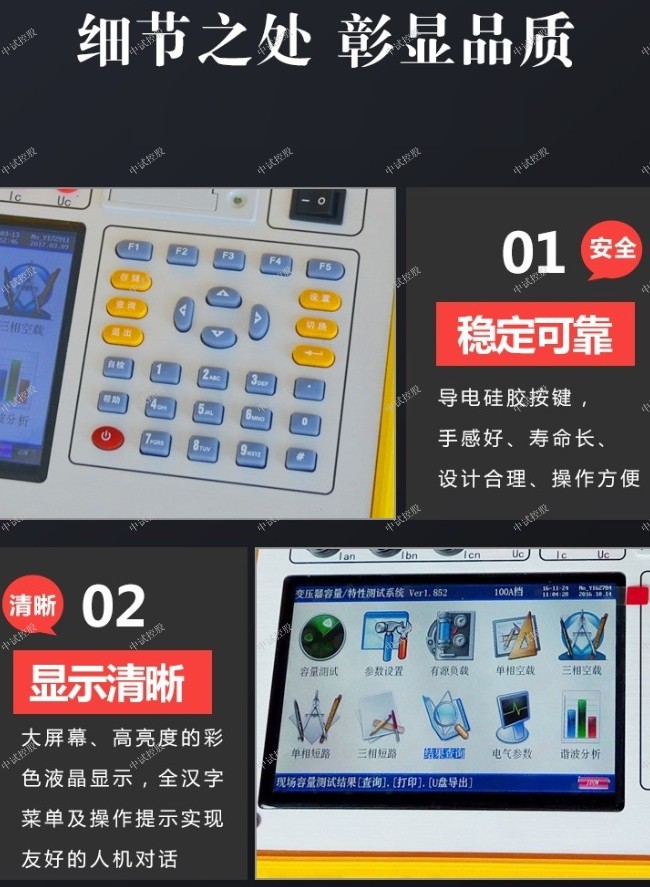

变压器容量空负载损耗测试仪：变压器容量及空载负载测试仪针对这种问题专门开发、研制的专门用于变压器容量、损耗参数测量的高精度仪器。它自带高效能充电电池，不用外接电源即可工作，充电一次可连续测量500台次；

同时，内部数字合成三相标准正弦波信号（绝非简单的逆变交流输出，保证了非额定条件下各测试项目测试数据的准确性），经功率放大器可提供三相精密交流测试源；

在测量变压器容量和变压器的短路损耗时不需要外接三相测试电源及调压器、升流等辅助设备，简化了接线，大大提高了工作效率。

按变压器的效率最高时的负荷率βM来计算容量

当建筑物的计算负荷确定后，配电变压器的总装机容量为：

S=Pjs/βb×cosφ2(KVA) (1)

式中Pjs——建筑物的有功计算负荷KW;

cosφ2——补偿后的平均功率因数，不小于0.9;

βb——变压器的负荷率。

因此，变压器容量确定就在于选定变压器的负荷率βb。

我们知道，当变压器的负荷率为：

βb=βM=Po/PKH (2) 时效率最高

式中Po——变压器的空载损耗;

PKH——变压器的短路损耗。

变压器的空载试验和短路损耗都可以使用变压器容量特性测试仪进行，其测试结果完全符合GB1094．1-2003《电力变压器》和GB/T6451《三相油浸式电力变压器技术参数和要求》有关变压器试验标准的规定。

技术指标

1、 输入特性
有源部分：
电压测量范围：0~10V
电流测量范围：0~10A
无源部分：
电压测量范围：0~750V 宽量限。
电流测量范围：0~5A~100A内部双量程。
2、 准确度
电压：±0.1%
电流：±0.1%
功率：±0.1%（CosΦ>0.2），±0.3%（0.02<CosΦ<0.2）
3、 工作温度：－10℃~ +40℃
4、 充电电源：交流160V~260V
5、 绝缘：⑴、电压、电流输入端对机壳的绝缘电阻≥100M?。
         ⑵、工作电源输入端对外壳之间承受工频2kV（有效值），历时1分钟实验。
6、 主机体积：32cm×24cm×13cm
7、 重量：3kg

电力变压器容量、台数选择遵循的原则

变电站内变压器容量和台数是影响电网结构、供电安全可靠性和经济性的重要因素（2），而容量大小和台数多少的选择往往取决于区域负荷的现状和增长速度，取决于一次性建设投资的大小，取决于周围上一级电网或电厂提供负载的能力，取决于与之相联结的配电装置技术和性能指标，取决于负荷本身的性质和对供电可靠性要求的高低，取决于变压器单位容量造价、系统短路容量和运输安装条件等等，近几年随着变压器制造技术的不断提高，变压器自身质量和安全运行水平大幅度提高；变压器空载损耗下降的幅度大，变压器经济运行的负载率得到不断降低；又国家节能减排政策，鼓励企业开展经济运行工作；

可自动进行波形畸变校正，温度校正（提供简单的温度校正和附加损耗分别校正两种方式），电压校正（非额定电压下的空载试验），电流校正（非额定电流条件下的短路试验），非常适合没有做稍大容量变压器短路试验条件的单位

一种设备相当于四种设备：变压器容量及空载负载测试仪+变压器损耗参数测试仪+谐波分析仪+示波器。

气味、颜色

变压器内部故障及各部件过热将引起一系列的气味、颜色的变化。

(1) 瓷套管端子的紧固部分松动，表面接触过热氧化，会引起变色和异常气味。

(2) 变压器漏磁的断磁能力不好及磁场分布不均匀，引生涡流，也会使油箱各部分的局部过热引起油漆变色。

(3) 瓷套管污损产生电晕，会发出奇臭味，冷却风扇，油泵烧毁会发出烧焦气味。

(4) 吸湿计变色是吸潮过度，垫圈损坏，进入其油室的水量太多等原因造成的。

温度

(1) 变压器的很多故障都伴随着急剧的温升，对运行中的变压器，应经常检查套管各个端子和母线或电缆的连接是否紧密，有无发热迹象。

(2) 过负载、环境温度超过规定值，冷却风扇和输油泵出现故障，散热器阀门忘记打开，漏油引起油量不足，温度计损坏以及变压器内部故障等会使温度计上的读数超过运行标准中规定的允许温度。

以上所述的依据对声音、振动、气味、变色、温度现象对变压器事故的判断，只能作为现场直观的初步判断。因为，变压器的内部故障不仅是单一方面的直观反映，它涉及诸多因素，有时甚至会出现假象。因此，必须进行测量并做综合分析，才能准确可靠地找出故障原因，判明事故性质，提出较完备的合理的处理方法。 1 目前测量直流电阻的方法及存在的问题

        中试控股技术博士为您解答：目前测量直流电阻的方法有电桥法和电压降法两种。电桥法是用单臂电桥或双臂电桥进行测量，这种方法可以直接读取数据，准确度较高，但设备较贵。电压降法是对每相绕组进行直流电阻的测量，然后利用测量数据，计算得出线圈的直流电阻。在不具备电桥的地方，一般采用这种测量方法。这种方法的主要缺点是需要较长的时间才能测到准确值。因为每相绕组可以等效成电阻和电感的串联电路，在接通电源后，电感中电流从零逐渐增加，达到一稳定数值，电感两端电压则从零忽然增加到电源电压，然后逐渐下降到稳态值，需要一个过渡过程，过程的长短取决于电路的时间常数t=L/R。
