中试控股技术研究院鲁工为您讲解：配网变压器参数测试仪

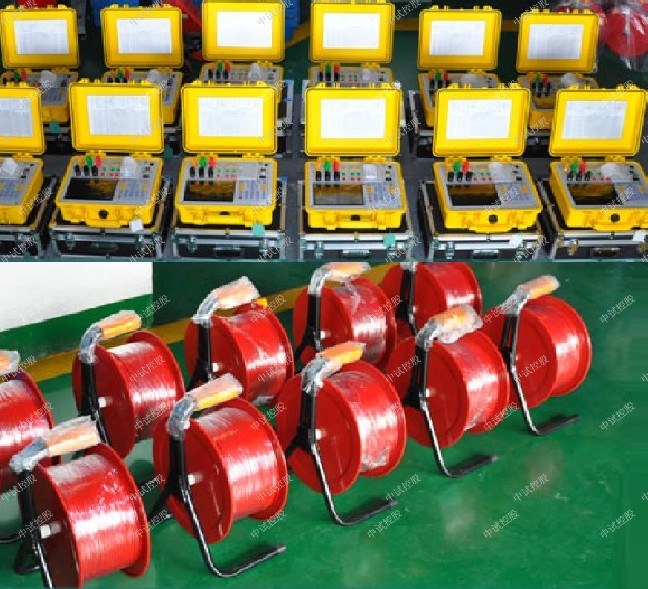

ZSRS-8000变压器容量空负载损耗测试仪

用于变压器容量、空载、负载等特性参数测量的高精密仪器
参考标准：DL/T 1256-2013

变压器容量空负载损耗测试仪：变压器容量及空载负载测试仪针对这种问题专门开发、研制的专门用于变压器容量、损耗参数测量的高精度仪器。它自带高效能充电电池，不用外接电源即可工作，充电一次可连续测量500台次；

同时，内部数字合成三相标准正弦波信号（绝非简单的逆变交流输出，保证了非额定条件下各测试项目测试数据的准确性），经功率放大器可提供三相精密交流测试源；

在测量变压器容量和变压器的短路损耗时不需要外接三相测试电源及调压器、升流等辅助设备，简化了接线，大大提高了工作效率。

单相法测量三相变压器空载损耗接线说明
注意：此方法只适用于Y/Yn0联结方式的变压器
当现场停电无法提供空载试验所用的三相电源时，可采用单相法测量三相变压器的空载损耗，测量方法如下：
1． 用单相~220V交流电源分别对变压器的A、B、C各相做单相空载试验。在进入参数设置界面时，在 变压器容量： 状态栏输入所测得变压器容量值，在 高额定电压： 、低额定电压： 和 接线方式： 状态栏，按铭牌所标值输入。
2． 做A相空载时，将黄色测试钳子夹在变压器低压侧的a相接线柱，将绿色测试钳子夹在变压器低压侧的公共端；测试钳分粗细线，按接线示意图联接（粗线接电流，细线接电压）。接线无误后，接通单相~220V交流电源，待数值稳定后按《确定》键，此时完成a相测试。注意：完成a相测试后必须先断开所加得~220V交流电源，然后换相测试（每测试完一相必须先断开电源）
3． 做B相空载时，将黄色测试钳子夹在变压器低压侧的b相接线柱，将绿色测试钳子夹在变压器低压侧的公共端；
4． 做C相空载时，将黄色测试钳子夹在变压器低压侧的c相接线柱，将绿色测试钳子夹在变压器低压侧的公共端；

技术指标
1、 输入特性
有源部分：
电压测量范围：0~10V
电流测量范围：0~10A
无源部分：
电压测量范围：0~750V 宽量限。
电流测量范围：0~5A~100A内部双量程。
2、 准确度
电压：±0.1%
电流：±0.1%
功率：±0.1%（CosΦ>0.2），±0.3%（0.02<CosΦ<0.2）
3、 工作温度：－10℃~ +40℃
4、 充电电源：交流160V~260V
5、 绝缘：⑴、电压、电流输入端对机壳的绝缘电阻≥100M?。
         ⑵、工作电源输入端对外壳之间承受工频2kV（有效值），历时1分钟实验。
6、 主机体积：32cm×24cm×13cm
7、 重量：3kg
电池维护及充电
仪器采用高性能锂离子充电电池做为内部电源，操作人员不能随意更换其他类型的电池，避免因电平不兼容而造成对仪器的损害。
仪器须及时充电，避免电池深度放电影响电池寿命，
正常使用的情况下尽可能每天充电（长期不用最好在一个月内充一次电），以免影响使用和电池寿命，每次充电时间应在4小时以上，因内部有充电保护功能，可以对仪器连续充电

可自动进行波形畸变校正，温度校正（提供简单的温度校正和附加损耗分别校正两种方式），电压校正（非额定电压下的空载试验），电流校正（非额定电流条件下的短路试验），非常适合没有做稍大容量变压器短路试验条件的单位

一种设备相当于四种设备：变压器容量及空载负载测试仪+变压器损耗参数测试仪+谐波分析仪+示波器。

有源变压器特性-容量综合测试仪是专门用于变压器容量、损耗参数测量的高精度仪器。它自带高效能充电电池，不用外接电源即可工作，充电一次可连续测量几十至上百台次；同时，内部数字合成三相标准正弦波信号（绝非简单的逆变交流输出，保证了非额定条件下各测试项目测试数据的准确性），经功率放大器可提供三相精密交流测试源；在测量变压器容量和变压器的短路损耗时不需要外接三相测试电源及调压器、升流等辅助设备，简化了接线，大大提高了工作效率；它一种设备相当于二种设备：有源变压器容量测试仪+变压器损耗参数测试仪。它可对各种变压器的容量、空载电流、空载损耗、短路损耗、阻抗电压等一系列工频参数可进行精密的测量。该仪器具有体积小、重量轻、测量准确度高、稳定性好、操作简便易学等优点,完全可取代以往利用多表法测量变压器损耗和容量的方法，接线简单，测试、记录方便，大大提高了工作效率。它以大屏幕图形式液晶作为显示窗口，图形式菜单操作并配有汉字提示，集多参量于一屏的显示界面，人机对话界面友好，使用简便、快捷。

功能特点

1、可精确测量各种配电变压器的容量，无源测量，方便、准确。

2、内部自带电源、自动产生三相大功率测试电源。

3、可测量各种类型的变压器的空载电流、空载损耗、短路电压、短路损耗。

4、可自动进行波形畸变校正，温度校正，电压校正，电流校正（非额定电流条件下的短路试验），操作人员只需根据变压器类型输入校正指数仪器即可自动计算出校正后的结果，非常适合没有做稍大容量变压器短路试验条件的单位。

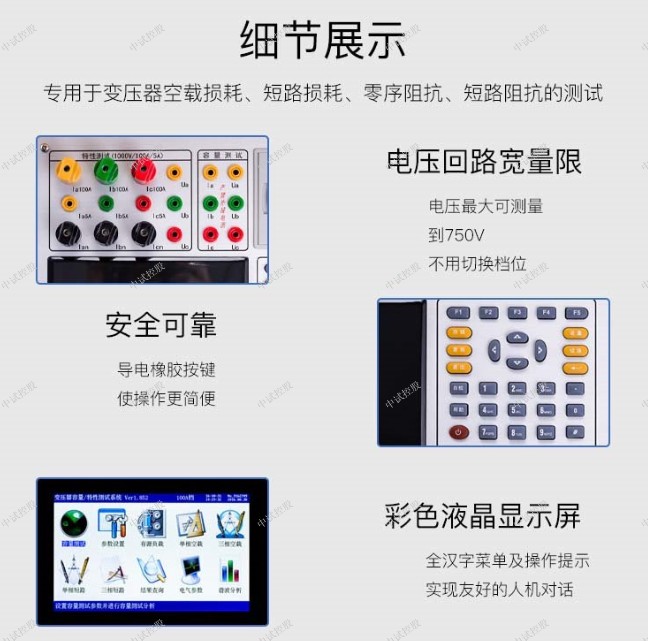

5、电压回路宽量限：电压可测量到750V，不用切换档位即可保证精度。不会因电压档位选错而对仪器本身有所损坏。

6、电池剩余电量百分数指示功能，绝非简单的亏电报警。

6、大屏幕、高亮度的液晶显示，全汉字菜单及操作提示实现友好的人机对话，触摸按键使操作更简便，宽温液晶带亮度调节，可适应冬夏各季。

7、用户可随时将测试的数据通过微型打印机将结果打印出来。

8、测试结果存储功能，可存储200组容量测试数据。

技术参数

1、 输入特性

有源部分：

电压测量范围：0~10V

电流测量范围：0~10A

无源部分：

电压测量范围：0~750V 宽量限。

电流测量范围：0~100A内部全部自动切换量程。

2、 准确度

电压、电流、频率：±0.2% 功率：±0.5%（CosΦ>0.1），±1.0%（0.02<CosΦ<0.1）

3、 充电电源：交流160V~260V剩磁的产生和危害

电力变压器在运行过程中，其内部会产生稳态磁通。当变压器断电切除时，由于回路磁通守恒，稳态磁通不会立即消失，而会保留一个与最末时刻稳态磁通大小相等、极性相同的剩磁。另一方面，因为大容量变压器绕组直流电阻测试、变比测量或空载试验。都是采用大电流恒流源来提高测试速度，可是会使变压器铁芯产生剩磁。

由于剩磁的存在，当变压器投入运行时铁芯剩磁使变压器铁心半周饱和，在励磁电流中产生大量谐波，这不仅增加了变压器的无功消耗，而且可能引起差动保护装置误动作，使变压器的投运失败，造成一定的经济损失。所以我们在变压投运前必须做消磁工作，确保变压器安全正常运行。

变压器如何消磁

电力变压器互感器消磁仪是消除大型电力变压器直流电阻试验后剩磁危害的专用消磁设备，该消磁仪适用于35kV及以上大型电力变压器及互感器投运前消除剩磁，尤其是针对330kV及以上电压等级的大容量变压器。

将电力变压器消磁仪的I＋、V＋、V－、I－端子与被试品按图中的方法联接好。这种联接法，可消除接触电阻以及导线电阻对测量的影响。如果电力变压器互感器消磁仪随带的测试线长度不够，可使用直径相当的导线将测试线加长。

消磁仪使用接线方法

接好测试线后，闭合电源开关，电源指示灯亮，按下"启停"键，此时表头显示"E0000"。根据被测值的大小选定电阻档位量程，按下该档开关，此时该档指示灯亮，四位半LCD显示的稳定值即为被测的电阻值，读值时请注意所选量程上的单位（mΩ/Ω/kΩ）。按下"启停"键，"放电"指示灯亮（若被试品储存电量较小，则"放电"指示灯不亮），放电后，"放电"指示灯熄灭，再转换测试夹，进行再次测试。

中试控股在这里提醒大家，容量较大的变压器或互感器通大电流进行测试后必须消磁。变压器容量测试仪功能特点试验解析：

1、可精确测量各种配电变压器的容量，无源测量，方便、准确。

2、内部带自备电源、采用高效电池，自动产生三相大功率测试电源。

3、可测量各种类型的变压器的空载电流、空载损耗、短路电压、短路损耗。

4、可自动进行波形畸变校正，温度校正，电压校正，电流校正（非额定电流条件下的短路试验），操作人员只需根据变压器类型输入校正指数仪器即可自动计算出校正后的结果，非常适合暂无做大容量变压器短路试验条件的单位。变压器容量测试仪功能特点试验解析

5、电压回路宽量限：电压最大可测量到750V，不用切换档位即可保证精度。不会因电压档位选错而对仪器本身有所损坏。

6、电池剩余电量百分数指示功能，绝非简单的亏电报警。

7、大屏幕、高亮度的液晶显示，全汉字菜单及操作提示实现友好的人机对话，操作更简便，宽温液晶，可适应冬夏各季。

8、用户可随时将测试的数据通过微型打印机打印出来。

9、测试结果存储功能，可存储200组容量测试数据。

   变压器容量测试仪空载试验：从变压器的某一绕组（一般从二次低压侧）施加额定频率的正弦波额定电压，其余绕组开路，测量空载电流和空载损耗。如试验条件有限，电源电压达不到额定电压，可在非额定电压条件下试验，这种试验方法误差较大，一般只用于检查变压器有无故障，只有试验电压达到额定电压的80%以上才可用来测试空载损耗。
