中试控股技术研究院鲁工为您讲解：大型变压器容量测试仪

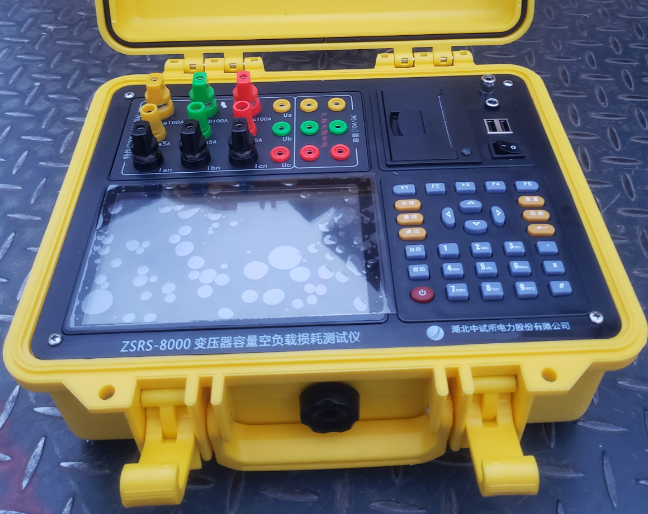

ZSRS-8000变压器容量空负载损耗测试仪

用于变压器容量、空载、负载等特性参数测量的高精密仪器
参考标准：DL/T 1256-2013

变压器容量空负载损耗测试仪：变压器容量及空载负载测试仪针对这种问题专门开发、研制的专门用于变压器容量、损耗参数测量的高精度仪器。它自带高效能充电电池，不用外接电源即可工作，充电一次可连续测量500台次；

同时，内部数字合成三相标准正弦波信号（绝非简单的逆变交流输出，保证了非额定条件下各测试项目测试数据的准确性），经功率放大器可提供三相精密交流测试源；

在测量变压器容量和变压器的短路损耗时不需要外接三相测试电源及调压器、升流等辅助设备，简化了接线，大大提高了工作效率。

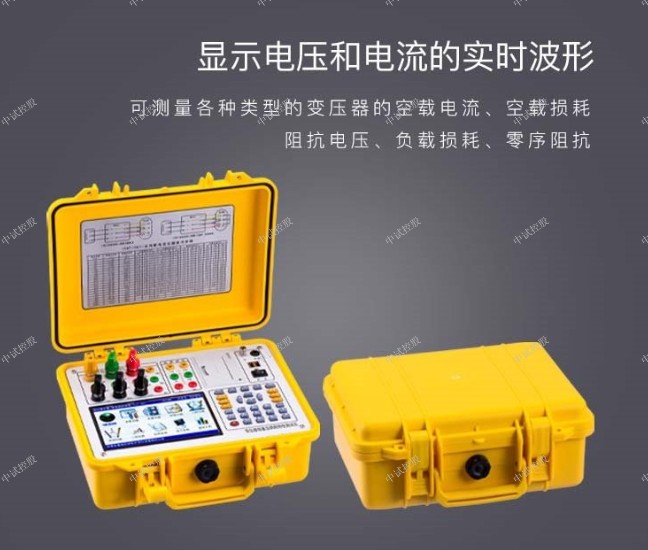

ZSRS-8000变压器容量空负载损耗测试仪容量测试结果准确率达100%。它一种设备相当于四种设备：有源变压器容量测试仪+变压器损耗参数测试仪+谐波分析仪+示波。它可对各种变压器的容量、空载电流、空载损耗、短路损耗、阻抗电压等一系列工频参数进行精密的测量，并能测量空负载试验时的电压、电流失真度和谐波含量，还可以进行矢量分析。
ZSRS-8000变压器容量空负载损耗测试仪可精确测量各种配电变压器的容量，无源测量，方便、准确。内部自带电源、自动产生三相大功率测试电源。可测量各种类型的变压器的空载电流、空载损耗、短路电压、短路损耗。通过空载试验可准确判定被测变压器的型号，包括：S7、S9、S11、S13、S15、S20、S21、S22、S25等干变SCB9、SCB10、SCB11、SCB12、SCB13、SCB14、SCB15、SCB16、SCB17、SCB18、SCB19等各种类型的变压器。

技术指标
1、 输入特性
有源部分：
电压测量范围：0~10V
电流测量范围：0~10A
无源部分：
电压测量范围：0~750V 宽量限。
电流测量范围：0~5A~100A内部双量程。
2、 准确度
电压：±0.1%
电流：±0.1%
功率：±0.1%（CosΦ>0.2），±0.3%（0.02<CosΦ<0.2）
3、 工作温度：－10℃~ +40℃
4、 充电电源：交流160V~260V
5、 绝缘：⑴、电压、电流输入端对机壳的绝缘电阻≥100M?。
         ⑵、工作电源输入端对外壳之间承受工频2kV（有效值），历时1分钟实验。
6、 主机体积：32cm×24cm×13cm
7、 重量：3kg
我国电力系统实行两部制电价：除了收取计量装置所计量的费用外，还要根据变压器容量收取基本电费；对于较大用户在投运变压器时还要一次性交纳增容费。随着电力行业的发展，用电量的增大，自有变压器和个人承包变压器已渐渐占据了配变中相当的份额，随之而来的就是个人为了达到少交费、多用电的目的而采取的各种弄虚作假的手段（主要是改、换变压器铭牌）；有些用户年偷电费额达数十万之多，电力部门苦于没有有效的控制手段。
有源变压器特性-容量综合测试仪是我公司针对这种问题专门开发、研制的专门用于变压器容量、损耗参数测量的高精度仪器。它自带高效能充电电池，不用外接电源即可工作，充电一次可连续测量500台次；同时，内部数字合成三相标准正弦波信号（绝非简单的逆变交流输出，保证了非额定条件下各测试项目测试数据的准确性），经功率放大器可提供三相精密交流测试源；在测量变压器容量和变压器的短路损耗时不需要外接三相测试电源及调压器、升流等辅助设备，简化了接线，大大提高了工作效率。
容量测试结果准确率达100%。它一种设备相当于四种设备：有源变压器容量测试仪+变压器损耗参数测试仪+谐波分析仪+示波器。它可对各种变压器的容量、空载电流、空载损耗、短路损耗、阻抗电压等一系列工频参数进行精密的测量，并能测量空负载试验时的电压、电流失真度和谐波含量，还可以进行矢量分析。

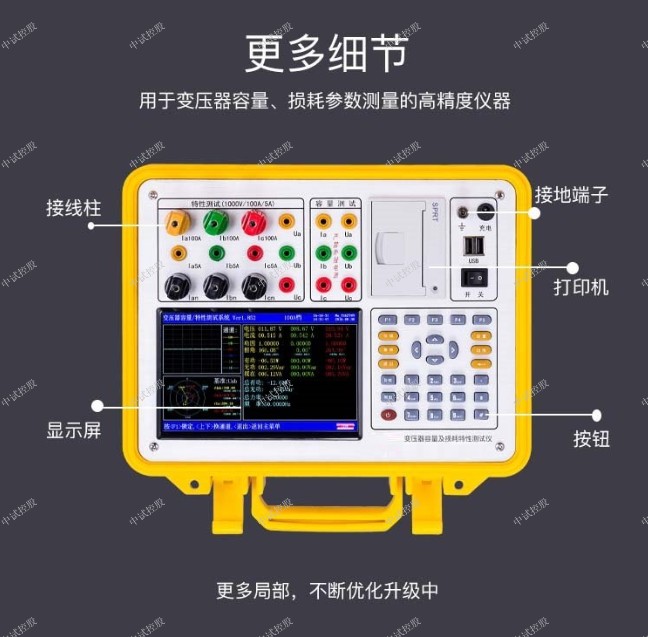

仪器具有体积小、重量轻、测量准确度高、稳定性好、操作简便易学等优点,完全可取代以往利用多表法测量变压器损耗和容量的方法，接线简单，测试、记录方便，大大提高了工作效率。它以大屏幕彩色液晶作为显示窗口，菜单操作并配有汉字提示，集多参量于一屏的显示界面，人机对话界面友好，使用简便、快捷，是电力用户的首选。

可自动进行波形畸变校正，温度校正（提供简单的温度校正和附加损耗分别校正两种方式），电压校正（非额定电压下的空载试验），电流校正（非额定电流条件下的短路试验），非常适合没有做稍大容量变压器短路试验条件的单位

一种设备相当于四种设备：变压器容量及空载负载测试仪+变压器损耗参数测试仪+谐波分析仪+示波器。

我们在平时选用配电变压器时,如果把容量选择过大,就会形成“大马拉小车”的现象。这不仅增加了设备投资,而且还会使变压器长期处于空载状态,使无功损失增加。如果变压器容量选择过小,将会使变压器长期处与过负荷状态,易烧毁变压器。因此,正确选择变压器容量是电网降损节能的重要措施之一,在实际应用中,我们可以根据以下的简便方法来选择变压器容量。

本着“小容量，密布点”的原则，配电变压器应尽量位于负荷中心，供电半径不超过0.5千米。配电变压器的负载率在0.5～0.6之间效率最高，此时变压器的容量称为经济容量。如果负载比较稳定，连续生产的情况可按经济容量选择变压器容量。

对于仅向排灌等动力负载供电的专用变压器，一般可按异步电动机铭牌功率的1.2倍选用变压器的容量。一般电动机的启动电流是额定电流的4~7倍,变压器应能承受住这种冲击,直接启动的电动机中最大的一台的容量,一般不应超过变压器容量的30%左右。应当指出的是：排灌专用变压器一般不应接入其他负荷，以便在非排灌期及时停运，减少电能损失。

对于供电照明、农副业产品加工等综合用电变压器容量的选择，要考虑用电设备的同时功率，可按实际可能出现的最大负荷的1.25倍选用变压器的容量。

根据农村电网用户分散、负荷密度小、负荷季节性和间隙性强等特点，可采用调容量变压器。调容量变压器是一种可以根据负荷大小进行无负荷调整容量的变压器,它适宜于负荷季节性变化明显的地点使用。

对于变电所或用电负荷较大的工矿企业，一般采用母子变压器供电方式，其中一台（母变压器）按最大负荷配置，另一台（子变压器）按低负荷状态选择，就可以大大提高配电变压器利用率，降低配电变压器的空载损耗。针对农村中某些配变一年中除了少量高峰用电负荷外，长时间处于低负荷运行状态实际情况，对有条件的用户，也可采用母子变或变压器并列运行的供电方式。在负荷变化较大时，根据电能损耗最低的原则，投入不同容量的变压器。

下面中试控股详细介绍变频电源可以带载各种阻抗特性的负载，包括电感类、电阻类、整流类常见负载，需引起重视的是负载类型不同，所需变频电源的功率容量有很大不同。

1、.变频电源不同负载的容量选择方法：

阻性：电源容量= 1.1×负载功率

感性：电源容量=负载启动电流/负载额定电流×负载功率

整流：电源容量= 负载电流波峰系数/1.5×负载功率

混合型：请按照不同负载所占比例适当选取

2、变频电源负载性质的种类：

线性负载包括阻性负载 或功率因数已校正负载、感性负载、容性负载。

非线性负载是指带有电解电容的整流滤波型负载

注：对于冰箱、空调之类的感性负载，应按照启动功率来选择电源容量。(启动功率一般为额定功率的5-7倍)

对于一些过冷负载或感应式交流异步电机等，这类负载都具备稳态电流小，启动电流大的特点，尤其是感应式交流异步电机的启动电流与转子的机械摩擦系数有很大关系，所以建议，用户在为此类设备配置变频电源时，最好提前与电源公司确认，让其将根据负载情况做出方案，保障您的设备良好运行。
