ZSRS-8000变压器容量空负载损耗测试仪

用于变压器容量、空载、负载等特性参数测量的高精密仪器
参考标准：DL/T 1256-2013

变压器容量空负载损耗测试仪：变压器容量及空载负载测试仪针对这种问题专门开发、研制的专门用于变压器容量、损耗参数测量的高精度仪器。它自带高效能充电电池，不用外接电源即可工作，充电一次可连续测量500台次；

同时，内部数字合成三相标准正弦波信号（绝非简单的逆变交流输出，保证了非额定条件下各测试项目测试数据的准确性），经功率放大器可提供三相精密交流测试源；

在测量变压器容量和变压器的短路损耗时不需要外接三相测试电源及调压器、升流等辅助设备，简化了接线，大大提高了工作效率。

ZSRS-8000变压器容量空负载损耗测试仪容量测量范围：

20kVA~100000kVA。
电池剩余电量百分数指示功能。

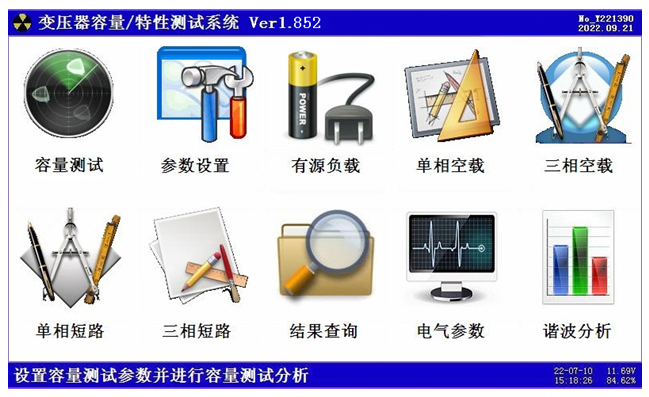

大屏幕、高亮度的彩色液晶显示，全汉字菜单及操作提示实现友好。
可随时将测试的数据通过微型打印机将结果打印出来。
中试控股测试结果存储功能，可存储200组容量测试数据。
技术指标
1、 输入特性
有源部分：
电压测量范围：0~10V
电流测量范围：0~10A
无源部分：
电压测量范围：0~750V 宽量限。
电流测量范围：0~5A~100A内部双量程。
2、 准确度
电压：±0.1%
电流：±0.1%
功率：±0.1%（CosΦ>0.2），±0.3%（0.02<CosΦ<0.2）
3、 工作温度：－10℃~ +40℃
4、 充电电源：交流160V~260V
5、 绝缘：⑴、电压、电流输入端对机壳的绝缘电阻≥100M?。
         ⑵、工作电源输入端对外壳之间承受工频2kV（有效值），历时1分钟实验。
6、 主机体积：32cm×24cm×13cm
7、 重量：3kg
结构外观

仪器由中试控股主机和配件箱两部分组成，其中主机是仪器的核心，所有的电气部分安装在主机内部，其主机外箱采用高强度防水注塑机箱，坚固耐用，配件箱用来放置测试导线及工具。

ZSRS-8000变压器容量空负载损耗测试仪具有体积小、重量轻、测量准确度高、稳定性好、操作简便易学等优点,中试控股完全可取代以往用多表法测量变压器损耗和容量的方法，接线简单，测试、方便，大大提高了工作效率。它以大屏幕彩色液晶作为显示窗口，菜单操作并配有汉字提示，集多参量于一屏的显示界面，人机对话界面友好，使用简便。
一、功能特点
1、可精确测量各种配电变压器的容量，无源测量，方便、准确。
2、内部自带电源、自动产生三相大功率测试电源。
3、可测量各种类型的变压器的空载电流、空载损耗、短路电压、短路损耗。
4、通过空载试验可准确判定被测变压器的型号。
5、可自动进行波形畸变校正，温度校正（提供简单的温度校正和附加损耗分别校正两种方式），电压校正（非额定电压下的空载试验），电流校正（非额定电流条件下的短路试验），非常适合没有做稍大容量变压器短路试验条件的单位。
6、ZSRS-8000变压器容量空负载损耗测试仪可测量电压和电流的谐波含量和总谐波失真度。
7、可进行简单的矢量分析，绘制矢量图。
8、显示各电参量的波形图，做为示波使用。
9、电压回路宽量限：电压zui大可测量到750V，不用切换档位即可保证精度。不会因电压档位选错而对仪器本身有所损坏。
10、电流量程分高低档，zui大可保证100A测量范围，zui小可保证毫安级的幅值准确测量，可满足PT的阻抗电压测量。

可自动进行波形畸变校正，温度校正（提供简单的温度校正和附加损耗分别校正两种方式），电压校正（非额定电压下的空载试验），电流校正（非额定电流条件下的短路试验），非常适合没有做稍大容量变压器短路试验条件的单位

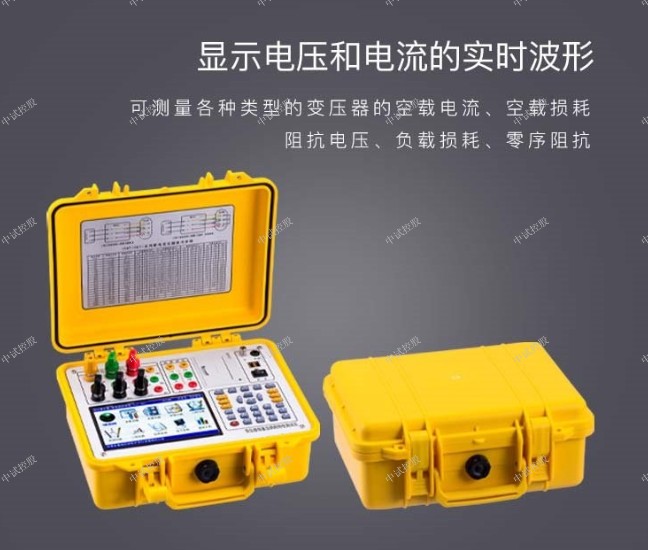

一种设备相当于四种设备：变压器容量及空载负载测试仪+变压器损耗参数测试仪+谐波分析仪+示波器。

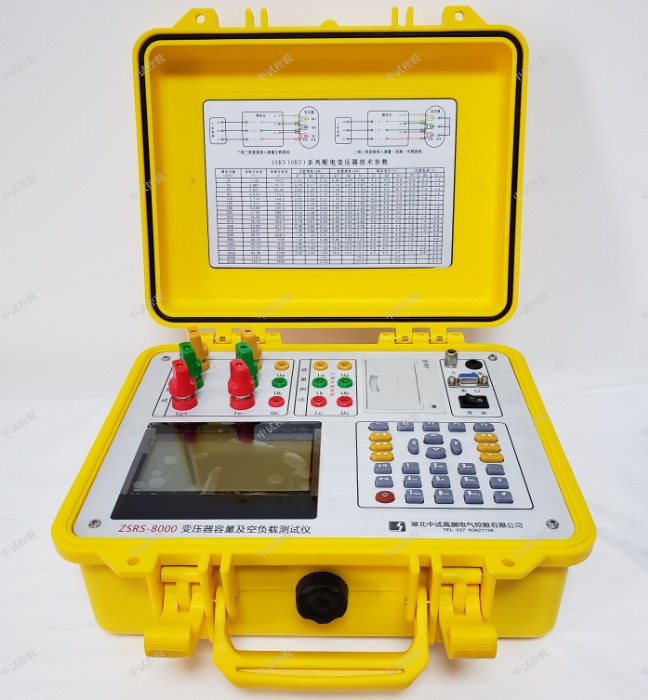

最上方从左到右依次为特性测试用端子（Ia正负输入端子、Ib正负输入端子、Ic正负输入端子、电压端子Ua、Ub、Uc、），打印机、电源插座及开关、RS232通讯接口（保留功能，暂无）、接地端子、注意在操作时一定要确保所接的端子正确，否则有可能会影响测试结果甚至损坏仪器；面板左下方为高亮度液晶显示屏；液晶右侧为导电橡胶键盘。

键盘说明

键盘共有30个键，分别为：存储、查询、设置、切换、↑、↓、←、→、Ã、退出、自检、帮助、数字1、数字2（ABC）、数字3（DEF）、数字4（GHI）、数字5（JKL）、数字6（MNO）、数字7（PQRS）、数字8（TUV）、数字9（WXYZ）、数字0、小数点、＃、辅助功能建F1、F2、F3、F4、F5。

各键功能如下：

↑、↓、←、→键：光标移动键；在主菜单中用来移动光标，使其指向某个功能菜单；在参数设置功能屏下上下键用来切换当前选项。

键：确定键，在主菜单下，按此键显示菜单子目录，在子目录下，按下此键即进入被选中的功能，另外，在输入某些参数时，开始输入和结束输入并使刚键入的数字有效。

退出键：返回键，按下此键均直接返回到主菜单；

存储键：用来将测试结果存储为记录的形式。

查询键：用来浏览已存储的记录内容。

设置键：按此键可在在主菜单下直接进入设置屏进行参数的设置。

切换、自检键：现为保留按键，无实际用途。

帮助键：用来显示帮助信息。

数字/字符键：用来进行参数设置的输入（可输入数字或字符）。

小数点键：用来在设置参数时输入小数点。

#键：在温度设置时代表“负号”，例如：设置“－5℃”需按“＃”键，再按“5”键，再按“确定”键完成。

F1~F5键：辅助功能键（快捷键）。用来快速进入辅助功能界面或实现相应的功能。

 变压器容量及损耗特性测试仪具有体积小、重量轻、测量准确度高、稳定性好、操作简单等诸多优点。完全可以取代以往利用多表法测量变压器损耗和容量的方法，接线更简单，测试、记录更方便，使您的工作效率得到了大幅度的提升。



变压器容量及损耗特性测试仪技术知识问答:



1、为什么变压器短路试验所测得的损耗可以认为就是绕组的电阻损耗?



答：由于短路试验所加的电压很低，铁心中的磁通密度很小，这是铁心中的损耗相对于绕组中的电阻损耗可以忽略不计，所以变压器短路试验所测得的损耗可以认为就是绕组的电阻损耗。



2、变压器进行直流电阻试验的目的是什么?



答：变压器进行直流电阻试验的目的是检查绕组回路是否有短路、开路或接错线，检查绕组导线焊接点、引线套管及分接开关有无接触不良。另外，还可核对绕组所用导线的规格是否符合设计要求。



3、变压器空载试验的目的是什么?



答：变压器空载试验的目的是测量铁心中的空载电流和空载损耗，发现磁路中的局部或整体缺陷，同时也能发现变压器在感应耐压试验后，绕组是否有匝间短路。



4、为什么变压器短路试验所测得的损耗可以认为就是绕组的电阻损耗?



答：由于短路试验所加的电压很低，铁心中的磁通密度很小，这是铁心中的损耗相对于绕组中的电阻损耗可以忽略不计，所以变压器短路试验所测得的损耗可以认为就是绕组的电阻损耗。



5、变压器重绕大修后，测得的空载损耗、短路损耗及总损耗值，与国家标准规定的数值比较允许偏差各是多少?



答：空载、短路损耗分别允许+15％，总损耗+10％。



6、为什么星形连接的自耦变压器常带有角接第三绕组?它的容量是如何确定的?



答：Yn，yn联接的自耦变压器，为了改善电动势波刀常设置一个独立的接成三角形的第三组绕组，它与其他绕组电磁感应关系但没有电的联系。第三组绕组除了补偿三次谐外，还可以作为带负荷的绕组，其容量等于自耦变压器的电容量。如仅用于改善电动势波形，则其容量等于电磁容量25％一30％。
