中试控股技术研究院鲁工为您讲解：变压器损耗参数测量仪（实力推荐）

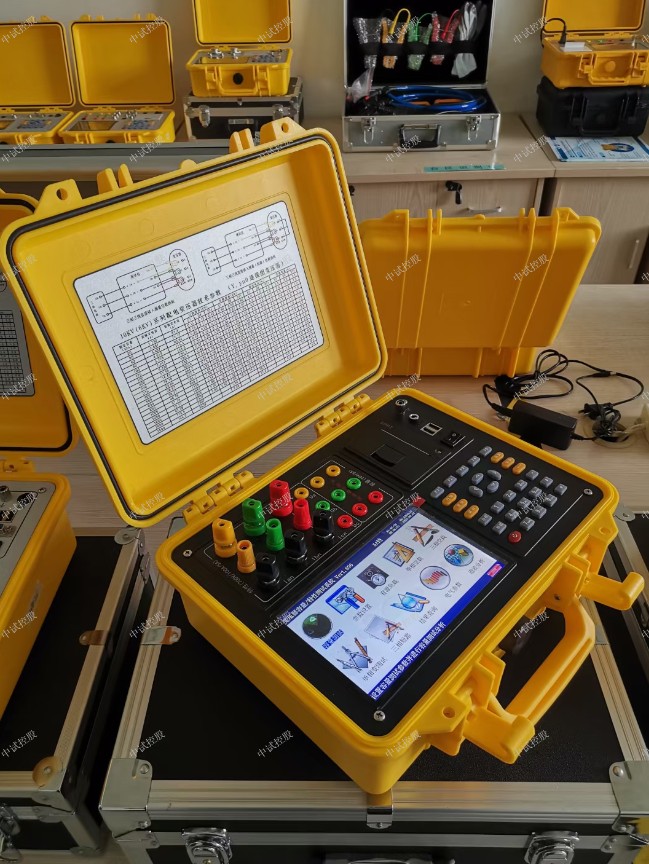

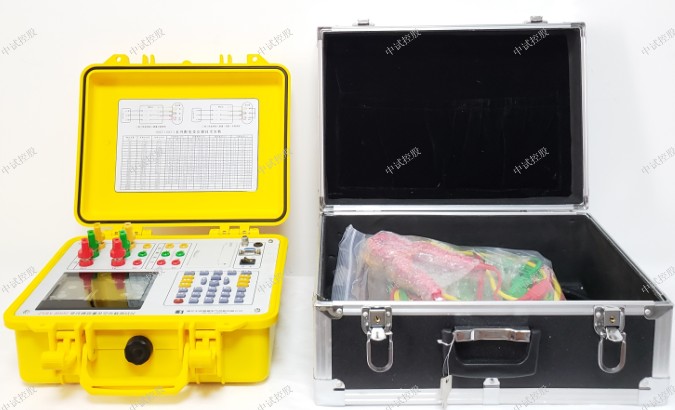

ZSRS-8000变压器容量空负载损耗测试仪

用于变压器容量、空载、负载等特性参数测量的高精密仪器
参考标准：DL/T 1256-2013

变压器容量空负载损耗测试仪：变压器容量及空载负载测试仪针对这种问题专门开发、研制的专门用于变压器容量、损耗参数测量的高精度仪器。它自带高效能充电电池，不用外接电源即可工作，充电一次可连续测量500台次；

同时，内部数字合成三相标准正弦波信号（绝非简单的逆变交流输出，保证了非额定条件下各测试项目测试数据的准确性），经功率放大器可提供三相精密交流测试源；

在测量变压器容量和变压器的短路损耗时不需要外接三相测试电源及调压器、升流等辅助设备，简化了接线，大大提高了工作效率。

基本概念
空载试验：从变压器的某一绕组（一般从二次低压侧）施加正弦波额定频率的额定电压，其余绕组开路，测量空载电流和空载损耗。如果试验条件有限，电源电压达不到额定电压，可在非额定电压条件下试验，这种试验方法误差较大，一般只用于检查变压器有无故障，只有试验电压达到额定电压的80%以上才可用来测试空载损耗。
短路试验：将变压器低压大电流侧人工短接，从电压高的一侧线圈的额定分接头处通入额定频率的试验电压，使绕组中电流达到额定值，然后测量输入功率和施加的电压（即短路损耗和短路电压）以及电流值。
2．测试方法
根据不同的测试项目以下分别进行介绍：
⑴．单相电源分相对三相变压器空载损耗的测量（只试用Y/Yn0接线）：当现场试验条件无法满足用三相电源来做空载试验时，可用单相电源（交流220V）来进行三相变压器的空载试验。分别对变压器的每相加压试验，试验结果自动折算到三相电源试验的情况。具体接线（见附件三）。
利用仪器的Ua、Ub测量电压，用A相电流回路测量电流，依次对被测变压器的低压侧Ao、Bo、Co加电，进行测试。
⑵．三相电源测量变压器的空载损耗：将变压器的非测试端开路
⑶．测量单相变压器短路损耗：
⑷．三相三线电源测量变压器短路损耗：从变压器高压侧施加三相测试电源，低压侧用专用短接线良好短接

技术指标
1、 输入特性
有源部分：
电压测量范围：0~10V
电流测量范围：0~10A
无源部分：
电压测量范围：0~750V 宽量限。
电流测量范围：0~5A~100A内部双量程。
2、 准确度
电压：±0.1%
电流：±0.1%
功率：±0.1%（CosΦ>0.2），±0.3%（0.02<CosΦ<0.2）
3、 工作温度：－10℃~ +40℃
4、 充电电源：交流160V~260V
5、 绝缘：⑴、电压、电流输入端对机壳的绝缘电阻≥100M?。
         ⑵、工作电源输入端对外壳之间承受工频2kV（有效值），历时1分钟实验。
6、 主机体积：32cm×24cm×13cm
7、 重量：3kg
接好线后，在主界面选择容量测试项目，此时进入容量参数设置屏，按下列操作步骤进行设置：
? 设定当前温度，通过上下键将手型指针指到‘当前温度’选项，用左右键调节温度数值，要求尽量准确，最好以温度计的示值为准。
? 设置高压侧额定电压，通过上下键将手型指针指到‘高额定电压’选项，用左右键调节高额定电压档，例如被测变压器是10kV/400V的配变，则将本项设置为10kV
? 设置变压器类型，通过上下键将手型指针指到‘变压器类型’选项，用左右键调节该选项，使之与铭牌相符。
? 设置分接档位，通过上下键将手型指针指到‘分接档位’选项，用左右键调节该选项，通常将分接打到2分接位置，如遇被测变压器分接在其他位置，则将该选项设置到相应的位置。
? 通过上下键将手型指针指到‘被试品编号’选项，用左右键调节该选项为某个编号值。
? 按开始键进行测试，结果自动保留在液晶屏上
? 选择‘保存’可将结果保存到内部存储器中，如不需保存，则不选此项。
? 选择‘打印’可将测试结果打印出来。
有源负载试验的接线方法与容量测试完全相同，操作也同样简单，值得注意的是，有源负载试验的参数设置是用主界面中的第三项‘参数设置’，一定要正确设置。

可自动进行波形畸变校正，温度校正（提供简单的温度校正和附加损耗分别校正两种方式），电压校正（非额定电压下的空载试验），电流校正（非额定电流条件下的短路试验），非常适合没有做稍大容量变压器短路试验条件的单位

一种设备相当于四种设备：变压器容量及空载负载测试仪+变压器损耗参数测试仪+谐波分析仪+示波器。

变压器容量及损耗参数测试仪技术指标

     变压器容量及损耗参数综合特性测试仪容量测试结果准确率高， 在测量变压器容量和变压器的短路损耗时不需要外接三相测试电源及调压器、升流等辅助设备，简化了接线，大大提高了工作效率。它一种设备相当于四种设备：有源变压器容量测试仪+变压器损耗参数测试仪+谐波分析仪+示波器。它可对各种变压器的容量、空载电流、空载损耗、短路损耗、阻抗电压等一系列工频参数进行准确的测量，并能测量空负载试验时的电压、电流失真度和谐波含量，还可以进行矢量分析。它以大屏幕彩色液晶作为显示窗口，菜单操作并配有汉字提示，集多参量于一屏的显示界面，人机对话界面友好，使用简便、快捷，是各级电力用户的采购产品。

产品特征：

1、可准确测量各种配电变压器的容量，无源测量，方便、准确。

2、内部自带电源、自动产生三相大功率测试电源。

3、可测量各种类型的变压器的空载电流、空载损耗、短路电压、短路损耗。

4、可自动进行波形畸变校正，温度校正（提供简单的温度校正和附加损耗分别校正两种方式），电压校正（非额定电压下的空载试验），电流校正（非额定电流条件下的短路试验），非常适合没有做稍大容量变压器短路试验条件的单位。

5、可测量电压和电流的谐波含量和总谐波失真度。

6、可进行简单的矢量分析，绘制矢量图。

7、显示各电参量的波形图，做为示波器使用。

8、电压回路宽量限：电压可测量到800V，不用切换档位即可保证精度。不会因电压档位选错而对仪器本身有所损坏。

9、容量测量范围：20KVA~100000KVA。

10、电池剩余电量百分数指示功能，绝非简单的亏电报警。

11、大屏幕、高亮度的彩色液晶显示，全汉字菜单及操作提示实现友好的人机对话，导电硅胶触摸按键使操作更简便，按键寿命更长。

12、用户可随时将测试的数据通过微型打印机将结果打印出来。

13、测试结果存储功能，可存储200组容量测试数据。

产品别称：变压器损耗参数测试仪、变压器容量特性测试仪、变压器特性测试仪，变压器容量及损耗测试仪，变压器综合特性测试仪，变压器容量测试仪，变压器损耗参数测试仪

变压器空负载容量综合测试仪技术指标

产品特点

1、可测量变压器的空载电流、空载损耗、短路电压、短路（负载）损耗。

2、可进行谐波试验，分析至31次谐波。

3、仪器内部自动进行量程切换，允许测量电压、电流范围宽，接线简单。

4、做三相变压器的空载、负载试验时，仪器能自动判断接线是否正确，并显示三相电压、电流的向量图。

5、单机可以完成1000KVA以下的配电变压器全电流下的负载实验；在三分之一额定电流下可完成3150KVA以下的配电变压器的负载试验（在三分之一的额定电流下，仪器可换算到额定电流下的负载损耗参数）。

6、所有测试结果均自动进行相关校正。仪器可自动进行诸如：波形校正、温度校正、非额定电压校正、非额定电流校正等多种校正，使测试结果准确度更高。

7、320x240大屏幕、高亮度的液晶显示，全汉字菜单及操作提示实现友好的人机对话，触摸按键使操作更简便，宽温液晶带亮度调节，可适应冬夏各季。

8、仪器可以由用户预设40组被试品参数，而且这些参数可以根据需要随时删除和增加，使用非常方便。

9、自带实时电子钟，自动记录试验的日期、时间利于实验结果的保存、管理。

10、面板式热敏打印机，可现场快速打印试验结果。

11、数据（试品设置、测量结果、测试时间等）具备掉电存贮及浏览功能，可以存储500组实验结果，能与计算机联机传送数据。

12、允许外接电压互感器和电流互感器进行扩展量程测量，可测量任意参数的被试品。





技术指标

1、电流测量范围：0.5A~60A，测量精度0.2级；

2、电压测量范围：10V~650V，测量精度0.2级；

3、外加互感器可以拓宽仪器的测量范围；

4、频率测量范围：40~65Hz，测量精度0.2级；

5、电源输入：AC220V±10%.



变压器容量及损耗参数测试仪技术指标

产品概述

    我国对大工业用户实行的是两部制电价，即电价是由电度电价和基本电价两部分构成。根据国家发改委明文规定，在"销售电价管理暂行办法"的第三章“销售电价的计价方式”中规定居民生活，农业生产用电实行单一制度电价，工商业及其他用户中受变压器容量在一定规模以上，实行两部制电价，正是由于两部制电价中有一部分电价是由变压器容量确定，因此，一些不法分子为了牟取不正当的利益，采用使用实际容量和名牌不符合的变压器，或者偷换名牌，或者定做非标准容量的变压器等手段，达到少交电费的目的，给国家和电网企业造成严重的经济损失，严重的危害了供电企业的正常运作。

  针对以上这种不良电力用户偷逃基本电费、私自增容问题, 结合广大用户的实际需求，我公司自主研发一款多功能智能型变压器容量损耗参数测试仪，产品集变压器容量及空负载特性测试仪于一体，相当于以往两台设备（变压器容量测试仪+变压器空载负载测试仪）。携带方便，测试精准，深受广大用户的一致好评。

变压器容量及损耗参数测试仪可对各种变压器的容量、空载电流、空载损耗、短路损耗、阻抗电压等一系列工频参数进行精密的测量，该仪器主要优点在于7寸TFT高清彩色触摸操作界面，操作更加智能化，大大缩短测试时间；实现“精”“稳”“快”三大主力要素
