中试控股技术研究院鲁工为您讲解：110KV线路参数综合测试仪（工厂）

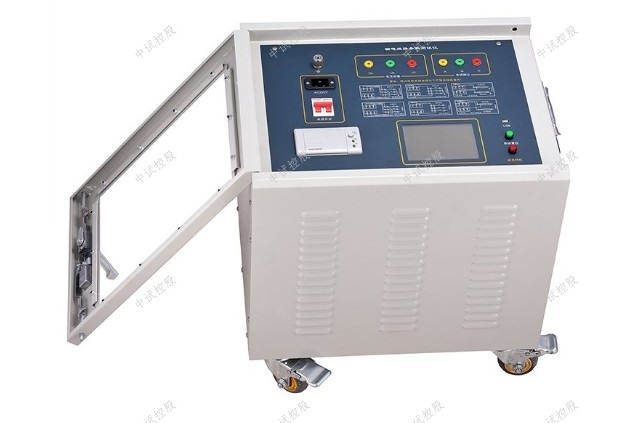

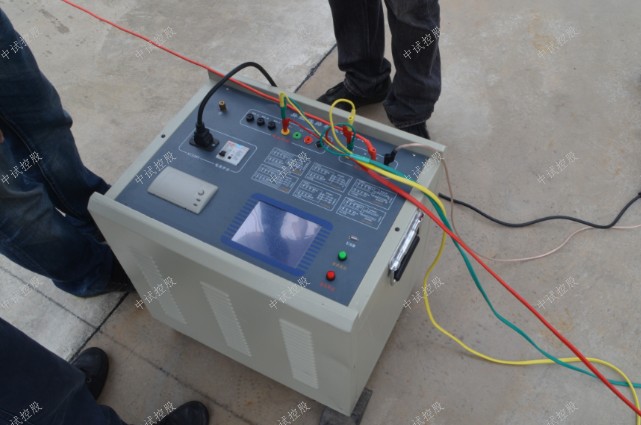

ZSXL-Z 输电线路异频参数测试仪(高配分体）

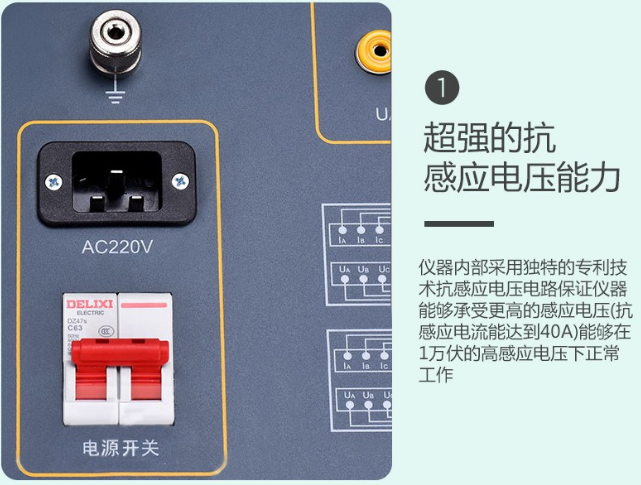

超强的抗感应电压能力
一体化结构，体积小、重量轻
参考标准： DL/T 741-2010

输电线路异频参数测试仪：随着电网的发展和线路走廊用地的紧张，同杆多回架设的情况越来越普遍，输电线路之间的耦合越来越紧密，在输电线路工频参数测试时干扰越来越强，严重影响测试的准确性和测试仪器设备的安全性

针对这一问题，我们开发了新一代输电线路异频参数测试系统，集成变频测试电源、精密测量模块、高速数字处理芯片及独有的国家专利技术抗感应电压电路；有效地消除强干扰的影响，保证仪器设备的安全，能极其方便、快速、准确地测量输电线路的工频参数。

主要技术参数
1使用条件 -20℃～50℃ RH＜80%
2抗干扰原理 变频法
3电    源 AC 220V±10% 发电机≧3KW
4电源输出 最大输出电压 AC250V
电压精度 0.5%
电流精度 0.5%
最大输出电流 8A
输出频率 45Hz、55Hz
5测量范围 电容 0.01～30μF
阻抗 0.01～400Ω
阻抗角 -180°～+180°
6测量分辨率 电容 0.0001μF
阻抗 0.0001Ω
阻抗角 0.0001°
7测量准确度 电容：     ≥1μF时，±1%读数±0.01μF；
           ＜1μF时，±2%读数±0.01μF；
电阻：     ≥1Ω时，±1%读数±0.01Ω；
           ＜1Ω时，±2%读数±0.01Ω；
阻抗角：   ±0.2°(电压＞1.0V）；
±0.3°(电压:0.2V～1.0V)；
8抗干扰电流 30A
9抗感应电压 10KV
10外型尺寸 550（L）×430（W）×530（H）
11存储器大小 200 组  支持U盘数据存储
12重    量 60 Kg

输电线路绝缘电阻测试装置测试接线注意事项
1.确认被测试品安全接地，试品不带电。
2.确认MOEN-7705 输电线路绝缘电阻测试装置E端(接地端)已接地。
3.G端(保护环)的使用（本机为低电压侧屏蔽）
测量高绝缘电阻时，应在试品两测量端之间的表面上套一导体保护环，并将该导体保护环用一测试线连接到MOEN-7705 输电线路绝缘电阻测试装置的G端，以消除试品表面泄漏电流引起的测量误差，保障测试准确。

尤其在对仪表检定时G端应接在电阻箱的的G端，以保证正常检定。
220kV变电站输电线路工频参数仪特点：
1能够准确测量各种高压输电线线路(架空、电缆、架空电缆混合、同杆多回架设的工频参数（正序电容、零序电容、正序阻抗、零序阻抗、互感和耦合电容、相间电容等）。
2.满足《110千伏及以上送变电基本建设工程启动验收规程》、DL/T559-94《220-500kV电网继电保护装置运行整定规程》、《GB50150-2006》的规定要求。
3.220kV变电站输电线路工频参数仪采用一体化结构，内置变频电源模块，可变频调压输出电源。采用数字滤波技术，避开了工频电场对测试的干扰，从根本上解决了强电场干扰下准确测量的难题。
输电线路为什么要核相及核相方法
输变电工程扩建、新安装或大修后投运对变动过内外接线的变压器，新架设或接线更动、走向发生变化的高压电源线路接入变电站、主设备大修后，竣工投运现场都要进行核相实验，即所谓的定相。

核相通俗讲是通过测量两条输电线路的相序和相位，然后将两条线路相序及相位一致的并入在一起。

如电网合并、变电站的主接线形式、变压器的接线组别、电压互感器二次接线方式等都需要核相后方可接线。

电力系统由发电厂（发电机、升压变）、220-500kV高压输电线路、区域变电站（降压变压器）、35-110kV高压配电线路（用户、降压变压器）和6-10kV配电线路以及220V380V低压配电线路组成。

其中高压输电线路、低压配电线路是连接发电、供电、用电之间的桥梁，极其重要！

输电线路工频参数包含线路的正序电容、零序电容、正序阻抗、零序阻抗、线路间的互感电抗和耦合电容测量；

变压器中性点不接地运行的优点

(一)供电可靠性较高

当电网发生单相接地故障时，三相线电压和相电流变化甚小。由于不构成短路回路，单相接地电流对用户供电影响不大。但是，必须在较短时间(一般2小时)内迅速清除故障，以免故障扩大。由于短时间内不致跳闸，供电可靠性较高。

(二)对通信和信号系统的干扰小

当三相基本对称运行时，电力线对周围空间形成的电磁场不大，不会对通讯和信号系统产生干扰影响。同理，由于变压器中性点不接地的电路单相接地电流较小，对邻近的通讯线路和信号系统等弱电干扰也较小。对于农电网中心点不接地小系统单相接地电弧均能自动熄灭。

  中试控股详细介绍油浸式变压器是以油作为变压器主要绝缘手段，依靠油作冷却介质（自冷。风冷。水冷）。一般升压站的主变都是油浸式的，变比20KV/500KV.

       干式变压器依靠空气对流进行冷却。小容量变压器变比6000V/400V.

    干式变压器和油式变压器相比，除工作原理相同外，最大的区别就是变压器内部有没有油，同时还有许多区别。

    1、从外观上看，封装形式不同，干式变压器能直接看到铁芯和线圈，而油式变压器只能看到变压器的外壳；

    2、引线形式不一样，干式变压器大多使用硅橡胶套管，而油式变压器大部分使用瓷套管；

    3、容量及电压不同，干式变压器一般适用于配电用，容量大都在1600KVA以下，电压在10KV以下，也有个别做到35KV电压等级的；而油式变压器却可以从小到大做到全部容量，电压等级也做到了所有电压；我国中试控股详细介绍正在建设的特高压1000KV试验线路，采用的一定是油式变压器。

   4、绝缘和散热不一样，干式变压器一般用树脂绝缘，靠自然风冷，大容量靠风机冷却，而油式变压器靠绝缘油进行绝缘，靠绝缘油在变压器内部的循环将线圈产生的热带到变压器的散热器（片）上进行散热。

   5、从应用场所上说，干式变压器大多应用在需要“防火、防爆”的场所，一般大型建筑、高层建筑上易采用；而油式变压器由于“出事”后可能有油喷出或泄漏，造成火灾，大多应用在室外，且有场地挖设“事故油池”的场所。

   6、对负荷的承受能力不同，一般干式变压器应在额定容量下运行，而油式变压器过载能力比较好。

   7、造价不一样，对同容量变压器来说，干式变压器的采购比油式变压器要高。

   1.看

面对一台送修的变压器, 首先要仔细察看外观。如果发现器身“鼓肚”; 导电杆变色; 油标管中无油或油质浑浊; 有其中一项或几项, 即说明变压器内部出现故障。

2.问

一般送修人员即是管理该变压器的电工, 对变压器运行情况和故障前后的情况较为了解。要仔细向电工询问变压器的负荷大小及分配情况, 以便判断变压器是否过负荷或负荷分配不均。如果是雷雨季节,还要了解故障前后有无雷雨天气,高低压侧是否安装避雷器。因雷击造成变压器烧毁的情况比较多。低压线路及负荷有无短路或接地情况、变压器故障前后有无其它异常情况。

3.嗅

拧开油枕盖, 用鼻子嗅, 如果闻到一股浓烈的焦糊味, 则变压器非过热即是烧毁。如果仅嗅到一股煤油味, 则变压器一般不会存在大的问题。

4.测

通过以上大体可判断出变压器的故障种类。但还必须通过测试来确认和验证。测试项目有以下几种:

(1)摇绝缘电阻。用2500V 摇表测高压对地、高低压之间的绝缘电阻, 用500V 摇表测低压对地的绝阻。如果绝阻不高或直接指到零位,则说明绕组受潮或绝缘损坏。

(2)做变比。在变压器高压侧A、B、C 等电杆上接380V 三相电源。并加5～ 10A 熔断件做短路保护。用万能表测低压测a、b、c 导电杆之间的电压及ao, bo, co 的电压, 并计算高低压测的变比。如果三相数值不平衡, 或实测变比较额定变比小, 则变压器绕组即是出现了匝间短路或已完全烧毁。

(3)中试控股详细介绍测空载电流。在变压器低压侧加380V 三相电压。并在每一相电源上串接大于或等于额定空载电流的电流表。如果某一相或两相有匝间短路情况, 其空载电流必然成倍增加, 远远大于额定空载电流。变压器故障多种多样, 只要在实践中不断总结经验, 是会掌握查找故障的技巧的。

  1. 从外形识别 常用电源变压器的铁芯有E形和C形两种。E形铁芯变压器呈壳式结构（铁芯包裹线圈），采用D41、D42优质硅钢片作铁芯，应用广泛。C形铁芯变压器用冷轧硅钢带作铁芯，磁漏小，体积小，呈芯式结构（线圈包裹铁芯）。

2. 从绕组引出端子数识别 电源变压器常见的有两个绕组，即一个初级和一个次级绕组，因此有四个引出端。有的电源变压器为防止交流声及其他干扰，初、次级绕组间往往加一屏蔽层，其屏蔽层是接地端。因此，电源变压器接线端子至少是4个。

3. 从硅钢片的叠片方式识别 E形电源变压器的硅钢片是交*插入的，E片和I片间不留空气隙，整个铁芯严丝合缝。音频输入、输出变压器的E片和I片之间留有一定的空气隙，这是区别电源和音频变压器的最直观方法。至于C形变压器，一般都是电源变压器。
