中试控股技术研究院鲁工为您讲解:高压大功率IGBT动态参数综合测试仪

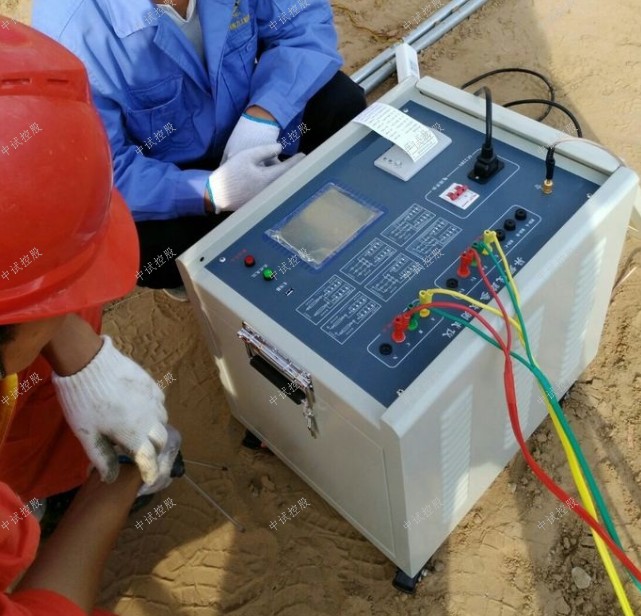

ZSXL-Z 输电线路异频参数测试仪(高配分体)
超强的抗感应电压能力
输电线路异频参数测试仪:随着电网的发展和线路走廊用地的紧张,同杆多回架设的情况越来越普遍,输电线路之间的耦合越来越紧密,在输电线路工频参数测试时干扰越来越强,严重影响测试的准确性和测试仪器设备的安全性
针对这一问题,我们开发了新一代输电线路异频参数测试系统,集成变频测试电源、精密测量模块、高速数字处理芯片及独有的国家专利技术抗感应电压电路;有效地消除强干扰的影响,保证仪器设备的安全,能极其方便、快速、准确地测量输电线路的工频参数。
主要技术参数
在雷雨天气或者沿线路有雷雨天气时,不能进行测量,以保证操作人员和设备安全。

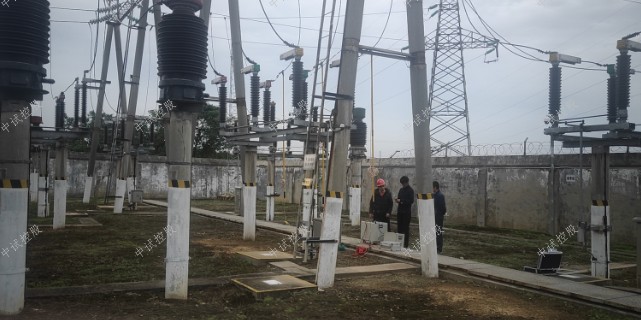

电力系统由发电厂(发电机、升压变)、220-500kV高压输电线路、区域变电站(降压变压器)、35-110kV高压配电线路(用户、降压变压器)和6-10kV配电线路以及220V380V低压配电线路组成。
其中高压输电线路、低压配电线路是连接发电、供电、用电之间的桥梁,极其重要!
输电线路工频参数包含线路的正序电容、零序电容、正序阻抗、零序阻抗、线路间的互感电抗和耦合电容测量;
一体化结构,体积小、重量轻
参考标准: DL/T 741-2010
1使用条件 -20℃~50℃ RH<80%
2抗干扰原理 变频法
3电 源 AC 220V±10% 发电机≧3KW
4电源输出 最大输出电压 AC250V
电压精度 0.5%
电流精度 0.5%
最大输出电流 8A
输出频率 45Hz、55Hz
5测量范围 电容 0.01~30μF
阻抗 0.01~400Ω
阻抗角 -180°~+180°
6测量分辨率 电容 0.0001μF
阻抗 0.0001Ω
阻抗角 0.0001°
7测量准确度 电容: ≥1μF时,±1%读数±0.01μF;
<1μF时,±2%读数±0.01μF;
电阻: ≥1Ω时,±1%读数±0.01Ω;
<1Ω时,±2%读数±0.01Ω;
阻抗角: ±0.2°(电压>1.0V);
±0.3°(电压:0.2V~1.0V);
8抗干扰电流 30A
9抗感应电压 10KV
10外型尺寸 550(L)×430(W)×530(H)
11存储器大小 200 组 支持U盘数据存储
仪器测试接线极为简捷,只需一次接入上述测试线,通过仪器自动控制测量方式和被测线路对端接线方式配合,即可完成所有序参数测量,大大提高测试效率和操作安全性。
附录A______工频参数测量试验报告
试验日期:__报告日期:____________
一、铭牌参数
线路参数理论计算值(架空线路部分)
正序阻抗(Ω) 零序阻抗(Ω)
二、现场干扰测量
感应电压 感应电流
UA UB UC IA IB IC
三、阻抗测量:
试验仪器: 仪器名称 型号 编号 生产厂家
试验环境: 环温: 湿度:
正序阻抗测量(全长: KM) +j
正序阻抗(Ω) 正序电阻(Ω) 正序电抗(Ω) 正序电感(H)
全长测量值
每KM换算值
零序阻抗测量(全长: KM) +j
零序阻抗(Ω) 零序电阻(Ω) 零序电抗(Ω) 零序电感(H)
全长测量值
每KM换算值
正序电容测量(全长: KM) +j
正序阻抗(Ω) 正序电阻(Ω) 正序容抗(Ω) 正序电容(H)
全长测量值
每KM换算值
零序电容测量(全长: KM) +j
零序阻抗(Ω) 零序电阻(Ω) 零序容抗(Ω) 零序电容(H)
全长测量值
每KM换算值
附录B:随机配件
1仪器主机 1台
2附件箱 1个
3测试线黄绿红带夹子 1套
4地线 1根
5专用AC220V电源线 1根
6打印纸 1卷
7合格证 1份
8说明书 份
9出厂报告 1份
注 意:具体随机配件视出货型号的差异可能有所不同。
备注:使用说明书里所有图片仅供参考,以实际使用仪器为主。
把电源输入有过流自动脱扣及防止突发加压的零位连锁装置的操作箱,经自耦调压器调节电压输入试验变压器初级绕组,根据电磁感应原理,在次级(高压)绕组按其与初级绕组匝数之比可获得同等倍数的电压幅值-工频高压。
5KVA/50KV技术参数
输入电压:200V 输出电压:50KV
额定容量:5KVA 额定电流:25A
工作频率:50HZ 输出电流:10mA
注意事项:
1.设备在搬运过程中,因其内部充有高压气体,应轻拿轻放,特别不要伤及套管。
2.试验设备的布置,对人身周围要有足够的安全距离。尽量避免在人员过道上布置设备及施高压引线。
3.试验现场安装围栏、悬挂“止步、高压危险”标示牌。
4.试验中高压引线要有支撑或牵引绝缘物。要有安全监护员,防止有人靠近和从底下穿过。
5.直流高压试验中微安表最好在高位时,除有屏蔽盒外有过流自动保护装置以防止突发性击穿短路或放电时表烧坏。
6.工频耐压试验:请注意验算设备容量是否足够,并应避免产生谐振。
7.工作地线(高压尾、稳压电容末端接地线)与保护地线(操作箱外壳)应分开连接,并有良好的接地性能。
8.试验中如有电源不规则摆动(如电焊)必然影响高压输出稳定,此时应停止试验查找原因排除。
9.试验工作对气候(温度、湿度)的要求应符合试验规程要求,并作记录。
10.高压测试工作要严格执行能源部颁发的安全工作规程有关规定。 中试控股技术博士为您解答:变压器容量及损耗参数测试仪是专业用来对各种变压器的容量、空载电流、空载损耗、短路损耗、阻抗电压等一系列工频参数进行精密的测量,并能测量空负载试验时的电压、电流失真度和谐波含量,还可以进行矢量分析的电力设备,自带蓄电功能,不需要外接电源的情况下可以测试机器500余次,拥有体积小,重量轻,测试精度高的特点。那么,变压器容量及损耗参数测试仪的接线方法是怎么样的呢?
?
单相法变压器空载试验接线图:
单相法测量三相变压器空载损耗接线说明:(注意:此方法只适用于Y/Yn0联结方式的变压器)
当现场停电无法提供空载试验所用的三相电源时,可采用单相法测量三相变压器的空载损耗,测量方法如下:
1.用单相~220V交流电源分别对变压器的A、B、C各相做单相空载试验。在进入参数设置界面时,在 变压器容量: 状态栏输入所测得变压器容量值,在 高额定电压: 、低额定电压: 和 接线方式: 状态栏,按铭牌所标值输入。
2.做A相空载时,将黄色测试钳子夹在变压器低压侧的a相接线柱,将绿色测试钳子夹在变压器低压侧的公共端;测试钳分粗细线,按接线示意图联接(粗线接电流,细线接电压)。接线无误后,接通单相~220V交流电源,待数值稳定后按《确定》键,此时完成a相测试。注意:完成a相测试后必须先断开所加得~220V交流电源,然后换相测试(每测试完一相必须先断开电源)
3.做B相空载时,将黄色测试钳子夹在变压器低压侧的b相接线柱,将绿色测试钳子夹在变压器低压侧的公共端;
4.做C相空载时,将黄色测试钳子夹在变压器低压侧的c相接线柱,将绿色测试钳子夹在变压器低压侧的公共端;怎样使用变压器绕组变形测试仪呢?中试控股技术博士为您解答:变压器绕组变形测试仪由笔记本电脑及单片机构成高精度测量系统,结构紧凑,操作简单,具有较完备的测试分析功能。具有体积体积小,重量轻的特点,不论是室外还是室内操作都是很方便的,是电力工作者得心应手的工具,那么如何操作变压器绕组变形测试仪呢?
仪器面板:
1.仪器面板上安装有电源自锁开关, 按下时电源打开,指示灯点亮,关闭时按下松开, 指示灯熄灭。
2.上方印有仪器型号和名称。
3.下方印有仪器生产厂名。
(变压器绕组变形测试仪前面板图)
4.仪器背板上安装有电源插座内藏保险丝。
5.USB通信端口连接笔记本电脑和无线WIFI天线。
测量信号端口:K9插座外标颜色与测量电缆外标颜色一致,请对颜色连接。
