中试控股技术研究院鲁工为您讲解：输电线路缺陷分析仪

ZSXL-Z 输电线路异频参数测试仪(高配分体）

超强的抗感应电压能力
一体化结构，体积小、重量轻
参考标准： DL/T 741-2010

输电线路异频参数测试仪：随着电网的发展和线路走廊用地的紧张，同杆多回架设的情况越来越普遍，输电线路之间的耦合越来越紧密，在输电线路工频参数测试时干扰越来越强，严重影响测试的准确性和测试仪器设备的安全性

针对这一问题，我们开发了新一代输电线路异频参数测试系统，集成变频测试电源、精密测量模块、高速数字处理芯片及独有的国家专利技术抗感应电压电路；有效地消除强干扰的影响，保证仪器设备的安全，能极其方便、快速、准确地测量输电线路的工频参数。

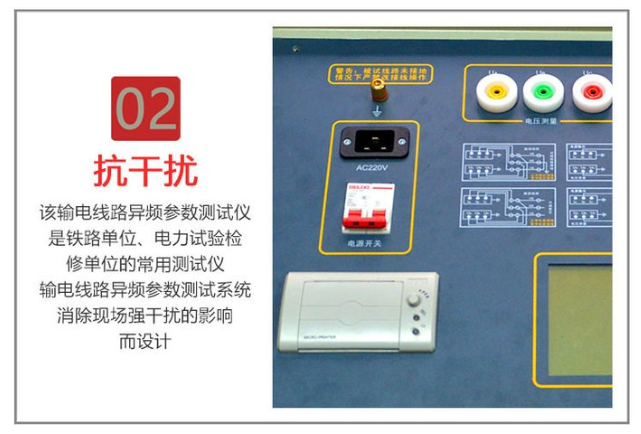

面板说明
图3-1仪器面板指示图
1、紧急停止按键
2、系统复位按键
3、USB接口
4、液晶触摸显示屏
5、测试电源输出（A、B、C、N）插孔（电流测量端子）
6、电压测量输入（UA、UB、UC）插孔（电压测量端子）
7、电源输入插座（AC220）
8、输入电源开关
9、打印机

输电线路工频参数包含哪几部分？
输电线路工频参数包含线路的正序电容、零序电容、正序阻抗、零序阻抗、线路间的互感电抗和耦合电容测量；
测试技术完全满足以下规程、标准中对架空电力线路的工频参数测量项目的要求。
《DL/T 1119-2010输电线路工频参数测试仪通用技术条件》
《110千伏及以上送变电基本建设工程启动验收规程》
《DL/T559-94   220-500kV电网继电保护装置运行整定规程》
《GB50150-2006电气装置安装工程电气设备交接试验标准》
输电线路工频参数测试服务，可满足测量测量35-500kV高压输电线线路(架空、电缆、架空电缆混合、同杆多回架设)的工频参数等。

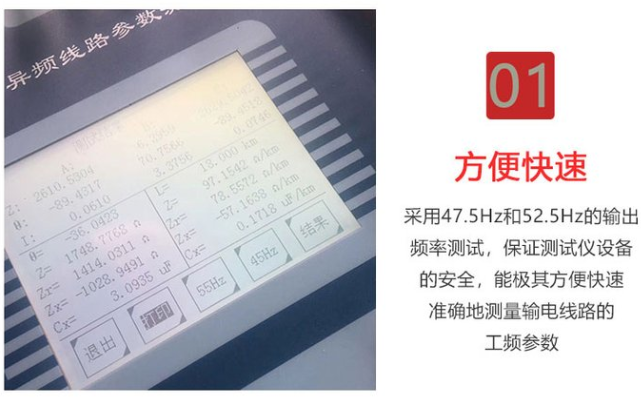

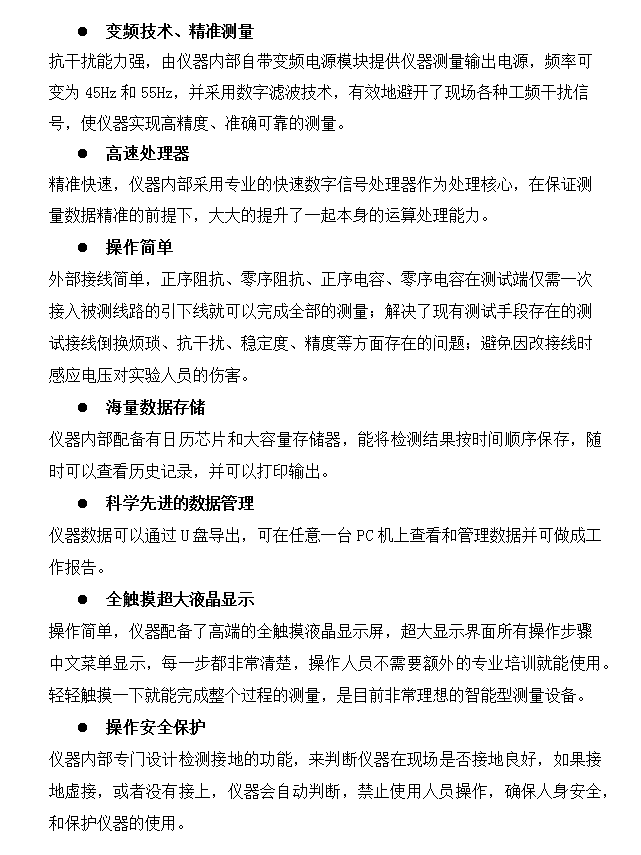

ZSXL-Z 输电线路异频参数测试仪是现场测试各种高压输电线路(架空、电缆、架空电缆混合)工频参数的高精度测试仪器。仪器为一体化结构，内置变频电源模块，可变频调压输出电源。频率可变为45H和55Hz，采用数字滤波技术，避开了工频电场对测试的干扰，从根本上解决了强电场干扰下准确测量的难题。同时适用于全部停电后用发电机供电检测的场合。
随着电网的发展和线路走廊用地的紧张，同杆多回架设的情况越来越普遍，输电线路之间的耦合越来越紧密，在输电线路工频参数测试时干扰越来越强，严重影响测试的准确性和测试仪器设备的安全性，针对这一问题，我们开发了新一代输电线路异频参数测试系统，集成变频测试电源、精密测量模块、高速数字处理芯片及独有的国家专利技术抗感应电压电路；有效地消除强干扰的影响，保证仪器设备的安全，能极其方便、快速、准确地测量输电线路的工频参数。

电力系统由发电厂（发电机、升压变）、220-500kV高压输电线路、区域变电站（降压变压器）、35-110kV高压配电线路（用户、降压变压器）和6-10kV配电线路以及220V380V低压配电线路组成。

其中高压输电线路、低压配电线路是连接发电、供电、用电之间的桥梁，极其重要！

输电线路工频参数包含线路的正序电容、零序电容、正序阻抗、零序阻抗、线路间的互感电抗和耦合电容测量；

测定变压器油的酸值有什么实际意义?

新油所含有机酸主要为环浣酸。在贮存和使用过程中，油因氧化而生成的有机酸为脂肪

酸。酸值对于新油来说是精制程度的一种标志，对于运行油来说，则是油质老化程度的

一种标志，是判定油品是否能继续使用的重要指标之一。

酸值包括油中所含有机酸和无机酸，但在大多数情况下，油中不 含无机酸。因此，油

酸值实际上代表油中有机酸的含量。1、

变比

是变压器设计时计算误差的一个概念。一般的变比大于3时，误差需小于百分之0.5；变

比小于等于3时，误差需小于百分之1。

2、变压器原绕组和变压器副绕组中的感应电势,与绕组的匝数成正比。根据两侧功率相

同，功率等于电压的平方与电阻的比值，从而得出电压比，即变比。

3、原绕组输入电压与副绕组输出电压之比,等于它们的匝数比,比值K称为变比系数。例

：变压器的变比110KV／11KV=10。操作

充气式试验变压器

试验时一定要注意的事项：

1、做耐压试验时升压速度不能过快，并防止突然加压，例如调压器不在零位的突然合

闸，也不能突然断电，一般应在调压器降至零位时分闸。

2、试验人员应做好责任分工,设定好试验现场的安全距离,仔细检查好被试品及试验变

压器的接地情况,并设有专人监护安全及观察被试品状态工作。

3、对大型设备的试验，一般都应先进行试验变压器的空升试验，即不接试品时升压至

试验电压，以便校对好仪表的指示精度，调整好放电球隙的球间距。

4、在升压或耐压试验过程中，如发现下列不正常情况，



(1) 电压、电流表指针摆动很大，



(2)被试品发出不正常响声，



(3)发现绝缘有烧焦或冒烟现象，应立即降压，切断电源，停止试验并查明原因。

5、被试品主要部位应清除干净，保持绝对干燥，以免损坏被试品和带来试验数值的误

差。

6、使用本产品做高压试验时，除熟悉本说明书外，还必须严格执行国家有关标准和操

作规程。

7、武汉中试高测电气提醒广大用户，操作充气式试验变压器试验时一定要注

意以上的事项。干式试验变压器

做耐压试验时，由于电气距离的原因会有三种声音:

一般，空气放电分三阶段，第一阶段是电离，电场在大点，就会进入流注阶段，在大点

空气就会被击穿。

1、如果只是像炒豆子的“劈劈啪啪”的声音，能坚持一分钟不击穿的话，原则上是符

合国标要求的。

2、如果出现“zi zi”的声音，但是也坚持了一分钟不击穿，其实也是符合国标要求的

，但是出现流注的变压器长期运行的风险较大。

“噼啪噼啪”：是空气电离的声音

“zi,zi”：是空气流注的声音

“啪”：又响又脆，伴随火花，是绝缘（或空气）被击穿的声音。

3、耐压噪声大的主要原因是主空道（高压线圈与低压线圈）的空气距离不够。

E=U/D E电场，U电压，D电极间的距离，当D较小时，E较大，空气在标准气压，标准湿

度下耐受场强大致为0.7KV/mm。当电场大于这个值时，分子就会容易电离。但是只要空

气不被击穿，就不会导电。

4、变压器主空道的绝缘不要只看空气，因为高低压线圈也有内外层绝缘，计算时，应

以复合绝缘考虑。有载调压变压器分接开关的故障是由哪些原因造成的？



答：是由以下几点原因造成的：



（1）辅助触头中的过渡电阻在切换过程中被击穿烧断。



（2）分接开关密封不严，进水造成相间短路。



（3）由于触头滚轮卡住，使分接开关停在过渡位置，造成匝间短路而烧坏。



（4）分接开关油箱缺油。



（5）调压过程中遇到穿越故障电流。

变压器损耗参数测试仪试验电源容量确定及额定和非额定测量环境：

变压器损耗参数测试仪空载损耗试验时试验电源容量的确定变压器损耗参数测试仪计算

公式

为了选用合适的试验电源，必须在试验前确定其容量。根据被试变压器的铭牌容量及铭

牌所载的空载电流百分数(无铭牌或铭牌未给出数值的，可查取同型式变压器的额定数

据)，在额定电压下进行试验时，按下式计算：

S′≥（SN×I0%×K）/100

式中   S′--试验所需三相电源容量；

SN  --变压器额定容量；

I0% --空载电流百分比。

K --系数 电源为调压器时 K=2.5 电源为发电机 K=5；

 根据经验下面的公式也实用

S′≥SN×K

式中  S′--试验所需三相电源电源容量；

SN  --变压器额定容量；

K  --经验系数，可在0.05～0.10间选取

如果用单相电源，电源容量=三相电源容量/1.5

例：被测试变压器额定容量50KVA，阻抗电压为4%，

如果试验时用额定电流 ，Ik/IN =1，电源容量应大于 (50×4)/100=2KW

如果试验时用50%的额定电流 ，Ik/IN=0.5，电源容量应大于 2KW×0.5×0.5=0.5KW

变压器损耗参数测试仪额定条件下的测试：

试验必须在额定频率（正弦波形）和额定电流下进行，一般选择变压器一次侧绕组侧为

试验绕组，二次侧（大电流侧）人工短路，短路导线截面积应不小于变压器导线截面积

,其长度要尽可能短，并确保接触电阻可以忽略,以免影响测试结果。
