中试控股技术研究院鲁工为您讲解：输电线路杆塔参数测试仪

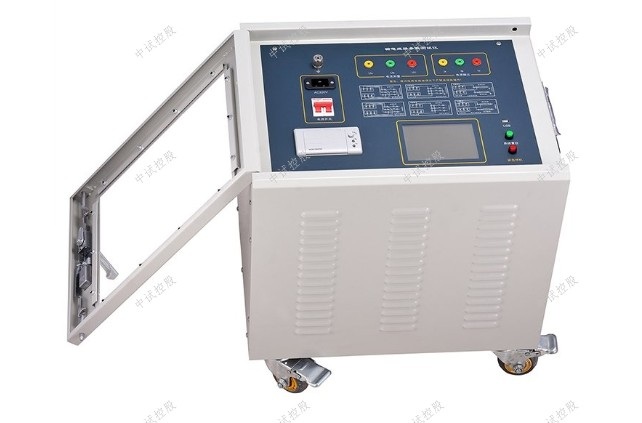

ZSXL-Y输电线路异频参数测试系统

测量线路间互感和耦合电容(线路直阻采用专门的线路直阻仪进行测量)
DSP数字信号处理器为内核
参考标准： DL/T 741-2010

输电线路异频参数测试系统：集成异频测试电源、测量仪表、数学模型于一体，消除强干扰的影响，保证仪器设备的安全，能极其方便快速、准确地测量输电线路的工频参数。输电线路是用变压器将发电机发出的电能升压后，再经断路器等控制设备接入输电线路来实现。结构形式，输电线路分为架空输电线路和电缆线路。输电线路试验为离线检测和在线检测，运用带电作业或其他作业方式对杆塔本体、基础、架空导地线、绝缘子、金具及接地装置等的运行状态进行检测，可以对线路运行状态及可靠性提供评估依据，对线路状态检修提供可靠的分析数据，对线路事故、故障的原因进行分析判断及提前防范的作用。

参数
仪器供电电源 三相，AC380V±10%，15A，50Hz (有效值)
仪器内部异频电源特性 最大输出电压 三相，0～200V(有效值＜±1%)
最大输出电流 5A
输出频率 47.5Hz，52.5Hz (＜±0.1HZ)
有功功率 功率因数在0.1～1.0时，±0.5%读数±1个字
有功功率 47.5Hz，52.5Hz (＜±0.1HZ)
最大输出功率 三相3×3kW(9kW)
具备测量两相线路的功能(包括直流输电线路和电气化铁路牵引线路)
测量范围 电容 0.1～30μF
阻抗 0.1～400Ω
阻抗角 0°～360°
线路长度从0.3km到400km均应能够稳定准确测试
测量分辨率 电容 0.01μF
阻抗 0.01Ω
阻抗角 0.01°
测量准确度 电容 ≥1μF时，±1%读数±0.01μF
＜1μF时，±3%读数±0.01μF
阻抗 ≥1Ω时，±1%读数±0.01Ω
＜1Ω时，±3%读数±0.01Ω
阻抗角 测试条件：电流＞0.1A
±0.3°(电压＞1.0V)，±0.5°(电压:0.2V～1.0V)

输电线路的常见问题及维护对策
1.电杆积水冰冻
电杆积水冰冻主要是因为电杆积水，水分进入到电杆内部，冰冻以后膨胀对电杆造成破坏。在维护工作中应该做好四方面的工作：第一是在有可能积水的地段，做好封堵工作，或者将电杆外基封实；

第二是在冰冻期到来以前，对线路上所有的电杆进行不要的检查，并针对出现的问题进行维护；第三是在施工以前检查电杆的质量；第四是在积水冰冻以前及时的清理，并保证水流的畅通。
2.倒杆塔
对于倒杆塔的维护工作，首先应该做好杆塔的管护工作，并且针对杆塔的出现的问题进行相应的调整，比如因质量问题要及时更换等；其次要对拉线进行必要的检查和维护工作，从而保证整个输电线路稳定的运行，同时及时的补全输电线路构件损失，稳定杆塔的受力；

最后在特殊天气时增强对线路的巡检工作，并在巡检是注意导线连接处的受热问题。
3.雷击
雷击能够对输电线路造成巨大的直接和间接伤害，因此要加强在此方面的维护工作。其主要的维护策略分为四个方面：第一严格落实避雷线的架设，做好防雷基本工作；第二是降低杆塔的接地电阻，提高杆塔的抗雷击能力；第三是架设相应的耦合地线，以对雷击电流进行分流；

第四是增强线路的绝缘性，并装置自动重合闸。
4.线路触电
线路触电给线路维护人员带来了生命威胁，因此应该对这方面的维护工作给予高度的重视。在实际维护工作中，首先应该保证维护人员进行作业时相关工具的绝缘性和作业活动的安全距离；

其次应该严格的规范接地操作的规范性，做好自我防护工作；最后应该做好杆塔工作的监护工作，保证维护工作的有效性

电力系统由发电厂（发电机、升压变）、220-500kV高压输电线路、区域变电站（降压变压器）、35-110kV高压配电线路（用户、降压变压器）和6-10kV配电线路以及220V380V低压配电线路组成。

其中高压输电线路、低压配电线路是连接发电、供电、用电之间的桥梁，极其重要！

输电线路工频参数包含线路的正序电容、零序电容、正序阻抗、零序阻抗、线路间的互感电抗和耦合电容测量；

线路参数测试仪是发电站、变电站等现场或实验室测试各种高压输电线路参数的高精度测试仪器。仪器为一体化结构，内置变频电源模块，可变频调压输出电源。频率可变为45Hz或55Hz，采用数字滤波技术，避开了工频电场对测试的干扰，从根本上解决了强电场干扰下准确测量的难题。同时适用于全部停电后用发电机供电检测的场合。

输电线路故障距离测试仪是用于架空输电线路发生永久性接地(短路)或断路(开路)时，测量故障点到测量点(变压器)的距离。

该仪器适用于10kV及以上各电压等级的架空输电线，当发生永久性单相接地或断线故障时，只要在变电站内对故障线路进行测试，就可准确地测出故障距离，确定故障杆塔，便于抢修人员快速查找故障，缩短抢修时间。

本仪器必须在线路停电的基础上才能使用。它具有体积小，携带方便，自带电池交直两用，具有图形和数字显示功能，操作方便。

新建高压输电线路在投入运行之前，除了检查线路绝缘情况、核对相位外，还应测量各种工频参数值，作为计算系统短路电流、继电保护整定、推算潮流分布和选择合理运行方式等工作的实际依据。一般应测的参数有直流电阻R、正序阻抗Z1、零序阻抗Z0、正序电容C1和零序电容C0、相间电容C12 。

对于同杆架设的多回路或距离较近、平行段较长的线路、还需测量耦合电容Cm和互感阻抗Zm。

测量参数前，需要记录线路的有关设计资料如线路名称、电压等级、线路长度、杆塔型式、导线型号和截面等，并根据这些资料和现场情况作出测试方案。

在传统的输电线路工频参数测试中，采用三相自耦变和大容量隔离变压器提供测试电源，通过电力计量用的CT和PT作电信号变换，后用指针式的高精度电压表、电流表、功率表测量各个电参数，后计算得到输电线路工频参数测试结果。使整套试验设备体积大、重量大，需要吊车配合工作，十分不利于现场测量，而且由于测试电源为工频电源，极易与耦合的工频干扰信号混频，带来很大的测量误差，需要大幅度提高信噪比，这对电源的容量和体积又进一步提高。

线路参数测试仪能够准确测量各种高压输电线线路(架空、电缆、架空电缆混合、同杆多回架设的工频参数（正序电容、零序电容、正序阻抗、零序阻抗、互感和耦合电容、相间电容等）。

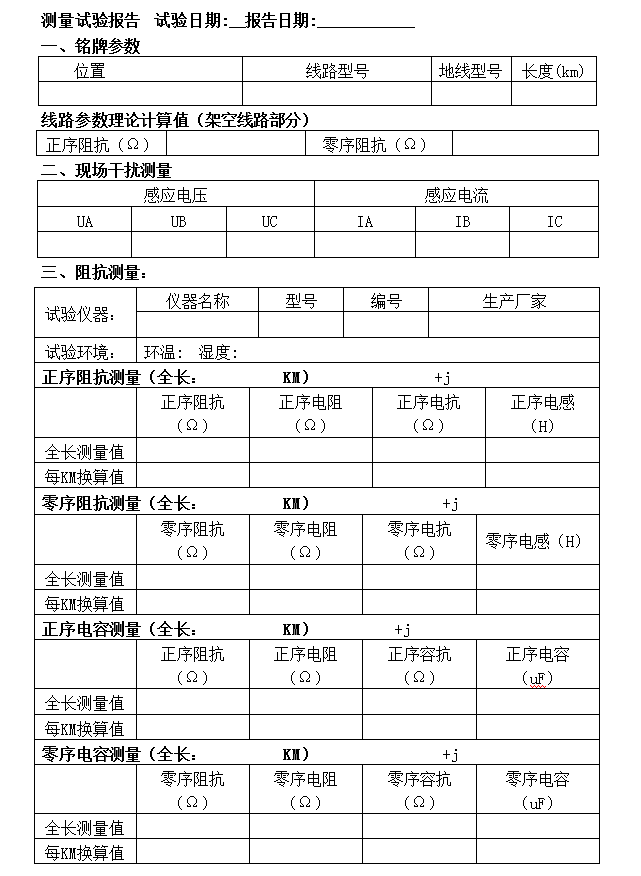

本仪器中的测量结果说明：

正序阻抗：已经折算成每相每千米的正序参数；

零序阻抗：已经折算成每相每千米的零序参数；

正序电容：已经折算成每相每千米线路对地的正序参数；

零序电容：已经折算成每相每千米的平均对地零序参数；

耦合电容：实际测量值，没有折算；

互感阻抗：实际测量值，没有折算；

相间电容：实际测量值，没有折算；

线地电容：实际测量值，没有折算；

线地阻抗：实际测量值，没有折算。
