中试控股技术研究院鲁工为您讲解：一体式变压器绕组变形试验仪

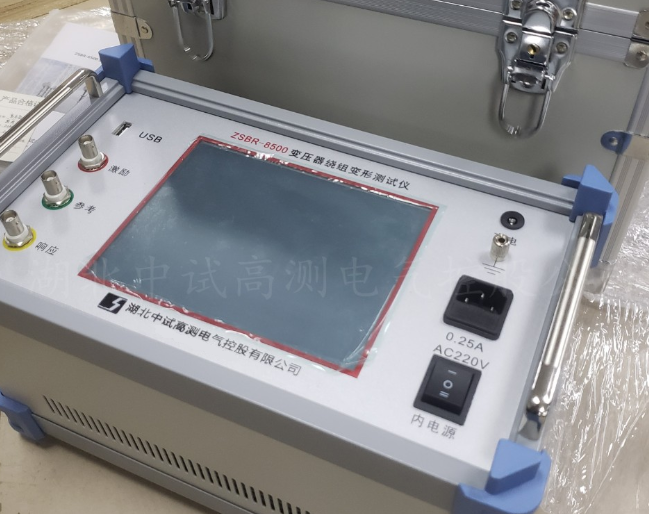

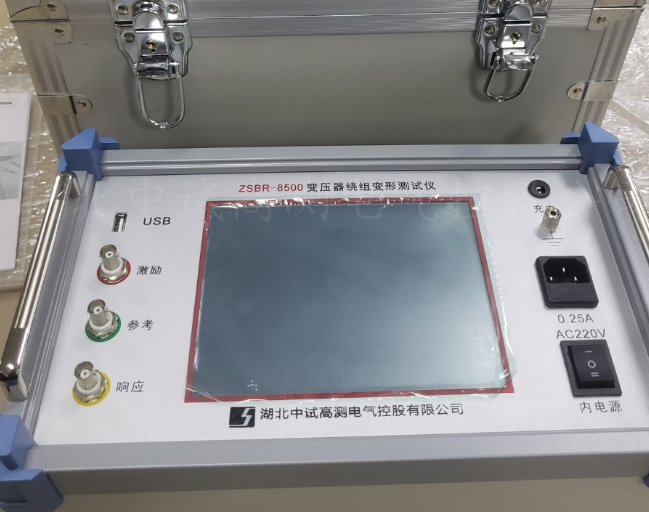

ZSBX-9000变压器绕组变形测试仪

双电源供电:市电AC220V士10%，内电源6V5AH蓄电池，双通道16位AD采样,8寸彩色触摸屏，USB2.0接口,支持数据上传和联机测试
中英文切换，先进的DDS扫频技术
参考标准：DL/T 911-2016

变压器绕组变形测试仪：当变压器在试验过程中出现匝间、相间短路，在运行中出现短路或其他故障因电磁拉力造成线圈移位，在运输过程中发送碰撞造成线圈相对移位，这些因素都会使变压器分布参数发生变化，其频域响应也发生变化，根据频域响应曲线即可判断变压器的变形程度；

6种不同的扫描方式,精度：0.01%，无线连接电脑，3D立体图形显示，现场测试无需电源；本仪器符合DL/T911 2004《电力变压器绕组变形的频率响应分析法》标准。

注意事项
1. 做完直流电阻试验后不能立即做绕组变形试验，测试前必须保证接线端充分放电，否则可能损坏本仪器。
2. 测试前必须断开所有引线，使变压器接线套管距离外导体大于20cm。
3. 测试钳应与接线套管紧密连接，放线时不要弯曲测试线，收线时应按照线的原状绕成环状保存，线的环状直径不得小于35cm，否则有损测试线。
4. 不可用其他测试线代替本仪器标配的测试线。
5. 仪器应存放于通风干燥处，避免潮湿。
6. 若长期不用，每隔一个月通电一次，每次1-2小时。
7. 为了延长电池使用寿命，请用户不要过度放电，电量显示图标指示没电时应立即充电，充电完成后静置至少半小时再使用电池供电。
8. 若仪器通电后显示屏不亮，可能是电池没电或者保险丝熔断，请立即充电或更换保险丝，注意保险丝规格：0.25A。
9. 若使用内电源电池供电，当电池电量过低，屏幕会闪烁，请立即断电或充电。
10. 测试过程中，尽量不要随意移动或拆除测试线。
11. 若仪器屏幕闪烁，说明电池电量消耗完毕，请立即改用市电供电。
12. 若连接市电开机，屏幕不亮，肯能电源插座保险丝损坏，请更换0.25A的保险丝。

售后服务
仪器自购买之日起一年内，属于公司的产品质量问题免费维修，终身提供保修和技术服务。如发现仪器有不正常情况或故障请与公司及时联系，以便为您安排最便捷的处理方案，并为您提供最快的现场服务。

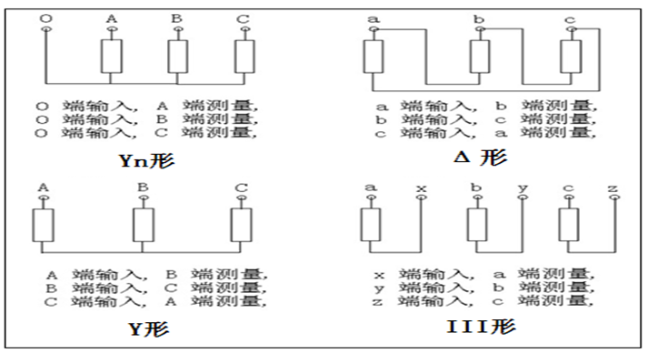

附录I变压器常见接线方式

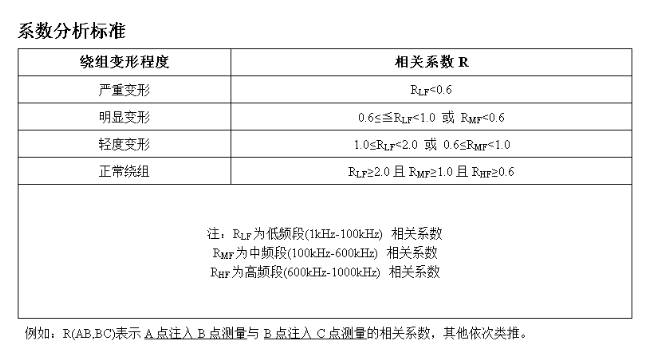

附录II相关系数分析标准
本仪器或PC软件针对变压器变形程度的分析严格按照DLT/911 2004执行，执行标准如下表所示：
绕组变形程度 相关系数R
严重变形 RLF<0.6
明显变形 0.6≤≦RLF<1.0 或 RMF<0.6
轻度变形 1.0≤RLF<2.0 或 0.6≤RMF<1.0
正常绕组 RLF≥2.0且RMF≥1.0且RHF≥0.6
注：RLF为低频段(1kHz-100kHz) 相关系数
RMF为中频段(100kHz-600kHz) 相关系数
RHF为高频段(600kHz-1000kHz) 相关系数
例如：R(AB,BC)表示A点注入B点测量与B点注入C点测量的相关系数，其他依次类推。
附录III安装硬件驱动
1. 连接好USB线和电源线，接通电源，进入主界面，点击【PC通讯】，PC机弹出如图11所示对话框；
2. 选择“是，仅这一次(T)”，单击“下一步”，弹出如图12所示对话框；
3. 选择“从列表或指定位置安装（高级）”，单击“下一步”，弹出一对话框，再次单击“下一步”，弹出如图13所示对话框；
4. 单击“仍然继续”，弹出如图14所示对话框，单击“浏览”，选择光盘的USB Driver目录，再单击“确定”；
5. 单击“下一步”等待驱动安装完成。
注意：对于某些WIN7系统，电脑有可能自行寻找驱动，但安装不成功，需要用户手动安装驱动，步骤如下：
鼠标右键单击“我的电脑”，选择“设备管理器”，找到“未知设备”选项，然后右键单击，选择更新驱动程序，单击“下一步”，选择光盘的USB Drive目录，单击“下一步”,点击“仍然继续安装”，直至安装完成。
 ZSBX-9000变压器绕组变形测试仪
1. 采用先进的DDS扫频技术;
2.采用双电源供电:市电AC220V士10%，内电源6V5AH蓄电池;
3. 采用高速，高集成化微处理器设计;
4.输出正弦波幅值可通过软件设置;
5.双通道16位AD采样;
6. 8寸彩色触摸屏，亮度可调;
7. 最多可以保存120组测量数据，供随时查阅或上传至PC机;
8. 有强大的.上位机软件,曲线分析、打印和生成word文档;
9.USB2、0接口，支持数据.上传和联机测试;
10.中英文切换
11.无线连接电脑
12.3D立体图形显示
13.数据U盘导出，现场测试无需电源，电脑。快捷方便。
技术指标
1. 设置6种不同的扫描方式：
线性 1K-1000kHz_1.0步进1kHz    1000点
线性 1K-1000kHz_0.5步进0.5kHz   2000点
线性 1K-2000kHz_1.0步进1kHz    2000点
线性 1K-2000kHz_0.5步进0.5kHz   4000点
分段100HZ - 1000kHz             1440点
分段100HZ - 2000kHz            2440点
2. 测量范围：(-100dB） - （+20dB）
3. 测量精度：0.1dB；
4. 扫描频率精度：0.01%；
5. 信号输入阻抗：1MΩ；
6. 信号输出阻抗：50Ω；
7. 同相测试重复率：99.9%；

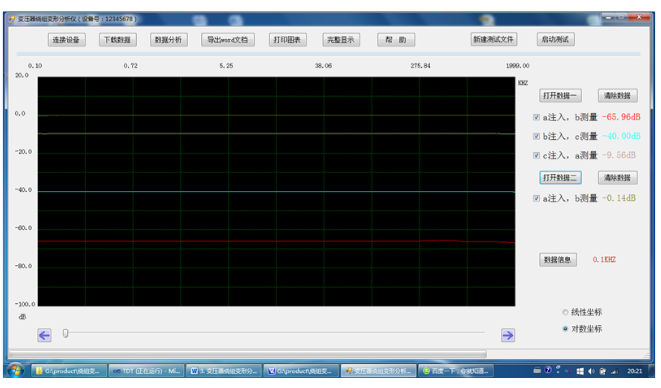

上位机软件
1. 光盘中有以下目录： 应用程序、USB Drive
2. 本软件运行环境：32位 window XP  或  32位 window 7 系统。
3. 应用程序的安装： 打开应用程序文件夹，双击setup.exe, 若用户PC机没有安装.NET 程序运行环境，该安装软件首先安装.NET环境，然后再安装本软件。
4. 首次将设备与电脑连接，需要在PC机上安装硬件驱动，对应光盘USB Drive目录，安装驱动步骤见附件III。
5. 下载数据：连接USB线，使仪器设备处于上传数据状态，单击本软件【连接设备】，设备连接成功后单击【下载数据】即可，数据自动命名、自动保存, 文件命名规则为：测试频段_接线套管_测试日期.xls。
6. 联机测试：每次测试前用户必须新建文件以保存测试数据，测试完成，数据自动保存，打开目录即可查看。
7. 本软件可以同时显示两组数据曲线，便于数据的横向、纵向对比分析，两组曲线的测试频段和接线套管必须一致才能同时打开。
8. 数据分析：用户可自行设置分析频段，然后单击【分析】即可。
9. 用户可以选择性的“导出word文档”和“打印曲线”的显示曲线、曲线信息、分析结果。
10. 曲线水平缩放：“Shift“ + 鼠标滚动，曲线纵向缩放：“Alt”+ 鼠标滚动，按住鼠标左键上下移动。
11. 双击复选框后面的分贝值改变曲线显示颜色。
12. 拖动“跟踪滑块”或单击两边按钮或单击“跟踪滑块”后滚动鼠标查看不同频率下的分贝值。
13. 【清除数据】只是清除当前数据的显示，并没有删除文件，若用户需要删除文件，进入目录删除即可。
14. 用户不要更改.xls文件的内容,否则将导致软件无法识别而产生错误。

ZSBX-9000变压器绕组变形测试仪变压器绕组变形测试仪采用先进的DDS扫频技术;

ZSBX-9000变压器绕组变形测试仪USB2.0接口,支持数据上传；可WIFI联机测试
