中试控股技术研究院鲁工为您讲解：变压器绕组特征图谱试验仪

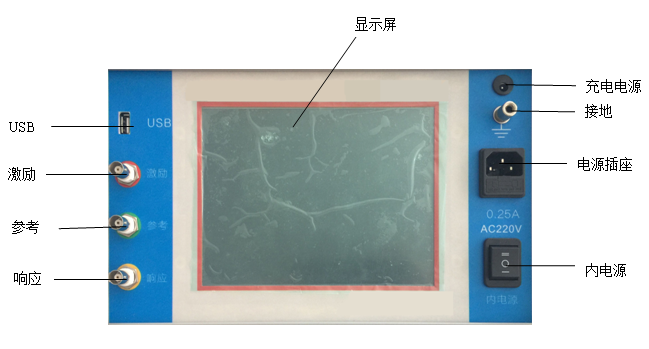

ZSBX-9000变压器绕组变形测试仪

双电源供电:市电AC220V士10%，内电源6V5AH蓄电池，双通道16位AD采样,8寸彩色触摸屏，USB2.0接口,支持数据上传和联机测试
中英文切换，先进的DDS扫频技术
参考标准：DL/T 911-2016

变压器绕组变形测试仪：当变压器在试验过程中出现匝间、相间短路，在运行中出现短路或其他故障因电磁拉力造成线圈移位，在运输过程中发送碰撞造成线圈相对移位，这些因素都会使变压器分布参数发生变化，其频域响应也发生变化，根据频域响应曲线即可判断变压器的变形程度；

6种不同的扫描方式,精度：0.01%，无线连接电脑，3D立体图形显示，现场测试无需电源；本仪器符合DL/T911 2004《电力变压器绕组变形的频率响应分析法》标准。

注意事项
1. 做完直流电阻试验后不能立即做绕组变形试验，测试前必须保证接线端充分放电，否则可能损坏本仪器。
2. 测试前必须断开所有引线，使变压器接线套管距离外导体大于20cm。
3. 测试钳应与接线套管紧密连接，放线时不要弯曲测试线，收线时应按照线的原状绕成环状保存，线的环状直径不得小于35cm，否则有损测试线。
4. 不可用其他测试线代替本仪器标配的测试线。
5. 仪器应存放于通风干燥处，避免潮湿。
6. 若长期不用，每隔一个月通电一次，每次1-2小时。
7. 为了延长电池使用寿命，请用户不要过度放电，电量显示图标指示没电时应立即充电，充电完成后静置至少半小时再使用电池供电。
8. 若仪器通电后显示屏不亮，可能是电池没电或者保险丝熔断，请立即充电或更换保险丝，注意保险丝规格：0.25A。
9. 若使用内电源电池供电，当电池电量过低，屏幕会闪烁，请立即断电或充电。
10. 测试过程中，尽量不要随意移动或拆除测试线。
11. 若仪器屏幕闪烁，说明电池电量消耗完毕，请立即改用市电供电。
12. 若连接市电开机，屏幕不亮，肯能电源插座保险丝损坏，请更换0.25A的保险丝。

技术特点
1. 采用先进的DDS扫频技术；
2. 采用双电源供电：市电AC220V±10%，内电源6V5AH蓄电池；
3. 采用高速，高集成化微处理器设计；
4. 输出正弦波幅值可通过软件设置；
5. 双通道16位AD采样；
6. 8寸彩色触摸屏，亮度可调；
7. 多可以保存120组测量数据，供随时查阅或上传至PC机；
8. 有强大的上位机软件，曲线分析、打印和生成word文档，可3D显示；
9. USB2.0接口,支持数据上传；
10. 可WIFI联机测试
三、技术指标
1. 设置6种不同的扫描方式：
线性 1K-1000kHz_1.0步进1kHz    1000点
线性 1K-1000kHz_0.5步进0.5kHz   2000点
线性 1K-2000kHz_1.0步进1kHz    2000点
线性 1K-2000kHz_0.5步进0.5kHz   4000点
分段100HZ - 1000kHz             1440点
分段100HZ - 2000kHz            2440点
2. 测量范围：(-100dB） - （+20dB）
3. 测量精度：0.1dB；
4. 扫描频率精度：0.01%；
5. 信号输入阻抗：1MΩ；
6. 信号输出阻抗：50Ω；
7. 同相测试重复率：99.9%；
请勿在无仪器盖板时操作。如盖板或面板已卸下，请勿操作本产品。
使用适当的保险丝。只可使用符合本产品规定类型和额定值的保险丝。
避免接触裸露电路和带电金属。产品有电时，请勿触摸裸露的接点和部位。
在有可疑的故障时，请勿操作。如怀疑本产品有损坏，请本公司维修人员进行检查，切勿继续操作。
请勿在潮湿环境下操作。
请勿在易爆环境中操作。
保持产品表面清洁和干燥。
警告：警告字句指出可能造成人身伤亡的状况或做法。
小心：小心字句指出可能造成本产品或其它财产损坏的状况或做法。

ZSBX-9000变压器绕组变形测试仪变压器绕组变形测试仪采用先进的DDS扫频技术;

ZSBX-9000变压器绕组变形测试仪USB2.0接口,支持数据上传；可WIFI联机测试

下面中试控股详细介绍变压器的功能主要有：电压变换；电流变换，阻抗变换；隔离；稳压（磁饱和变压器）;自耦变压器；高压变压器（干式和油浸式）等，变压器常用的铁芯形状一般有E型和C型铁芯，XED型，ED型CD型。

1、变压器不同接线对正反变换过电压的影响

1.1 Yzn11接线。

 当低压侧线路落雷时，雷电流进入低压侧的两个“半绕组”中，大小相等，方向相反，在每个铁心柱上的磁通正好互相抵消，因而也就不会在高压绕组中产生正变换过电压。在高压侧线路落雷时，实际上由于变压器结构和漏磁等原因引起磁路不对称，因而磁通不可能完全抵消，正反变换过电压仍然存在，但是较小，可认为有较好的防雷作用。

2、正反变换过电压

2.1 正变换过电压当低压侧线路遭受雷击时，雷击电流侵入低压绕组经中性点接地装置入地，接地电流Ijd在接地电阻Rjd上产生压降。这个压降使得低压侧中性点电位急剧升高。它叠加在低压绕组出现过电压，危及低压绕组。同时，这个电压通过高低压绕组的电磁感应按变比升高至高压侧，与高压绕组的相电压叠加，致使高压绕组出现危险的过电压。这种由于低压绕组遭受雷击过电压，通过电磁感应变换到高压侧，引起高压绕组过电压的现象叫 “正变换”过电压。

2.2 中试控股详细介绍反变换过电压当高压侧线路遭受雷击时，雷电流通过高压侧避雷器放电入地，接地电流Ijd在接地电阻Rjd上产生压降。这个压降作用在低压侧中性点上，而低压侧出线此时相当于经电阻接地，因此，电压绝大部分加在低压绕组上了。又经电磁感应，这个压降以变比升高至高压侧，并叠加于高压绕组的相电压上，致使高压绕组出现过电压而导致击穿事故。这种由于高压侧遭受雷击，作用于低压侧，通过电磁感应又变换到高压侧，引起高压绕组过电压的现象叫“反变换过电压”。

2.3 Yyn0接线

 这种接法的变压器是我国的一种标准接线。它有很多优点：(1)正常时能保持各相电压不变，同时能提供380/220V两种不同的电压以满足用户要求；(2)发生单相接地短路时，可避免另两相电压的升高；(3)可避免高压窜入低压侧的危险。因此，配电网中几乎所有配变均采用此种接法。

3、Yyn0接线配变的防雷保护

3.1 高压侧装设避雷器以防止雷击过电压。

3．1．1 在配变高压侧装设避雷器，能有效防止高压侧线路落雷时雷电波袭入而损坏配变，工程中常在配变高压侧装设FS—10阀型避雷器。

3．1．2 高压侧装设避雷器后。避雷器接地线应与变压器外壳以及低压侧中性点连接后共同接地，以充分发挥避雷器限压作用和防止逆闪络。

3.2 低压侧装设避雷器以限制正变换过电压。

对于Yyn0配变，即使高压侧装有避雷器，仍然不可避免来自高压侧进行波的反变换或来自低压侧进行波的正变换过电压。当低压侧装设一组避雷器后，正反变换过电压就可以受到限制。下面中试控股详细介绍变压器的过负荷运行，是指变压器在运行时传输的容量超过了变压器的额定容量。

三相变压器的额定容量为SN=〖KF(〗3〖KF)〗，而运行中记录的是变压器的有功输出和无功输出，故需换算

S=S2P+S2Q

当S>SN时，则变压器过负荷运行。变压器过负荷一定是工作电流超过额定电流，这时变压器的负载损耗急剧增加，势必造成变压器温度升高，而变压器温度升高，对变压器的运行及寿命危害极大。因此，必须对变压器的过负荷运行加以限制。这种限制实际上是对变压器绕组热点温度的控制。从这个基点出发，变压器过负荷可以分为以下三种情况。

。

1.禁止过负荷

变压器过负荷程度较大，时间较长，使变压器顶部油温已超过允许值，变压器绕组的热点温度已达到危险程度。这时变压器若继续运行，热点周围的绝缘油会分解产生气泡，绝缘强度严重下降，可能会导致变压器的重大故障，这种过负荷是必须禁止的。

变压器在过负荷运行时，应特别注意以下几点：

(1)密切监视变压器绕组温度和顶部油温。

(2)起动变压器的全部冷却装置，在冷却装置存在缺陷或冷却效率达不到要求时，应禁止变压器过负荷运行。

(3)对带有有载调压装置的变压器，在过负荷程度较大时，应尽量避免用有载调压装置调节分接头。

(4)主变可以在正常过负荷和事故过负荷情况下运行。正常过负荷其允许值应根据主变的负荷曲线，冷却介质以及过负荷前主变所带的负荷来确定。事故过负荷和正常过负荷的运行必须在主变无异常现象情况下运行。如主变存在冷却器损坏，严重渗漏油，本体保护有严重缺陷等情况下，则不允许过负荷运行。

2.允许过负荷

中试控股详细介绍变压器虽然过负荷，但过负荷程度不大，且在过负荷前，变压器负荷较轻，变压器顶部油温并不高，变压器绕组的热点温度不会达到有危害的程度，这种过负荷是变压器容许的。

3.限制过负荷

变压器的过负荷程度较大，使顶部油温升高，变压器绕组的热点温度可能达到有害的程度，但还未达到危险的程度，这时变压器虽能继续运行，但会使绝缘强度下降威胁变压器的安全，影响变压器的寿命。这种过负荷是必须加以限制的

GB/T15164?94《油浸式电力变压器负载导则》中规定按GB1094设计的变压器，在额定负载和正常环境温度(20?°C?)下，其热点温度的基准值为98?°C?，在此温度下的相对老化率为1，即在此条件下，变压器消耗正常寿命。热点温度每增加6K，老化率增加1倍。根据变压器出厂温升试验，折算到20?°C?下的热点，温度均比98?°C小得多(相差近20?°C)，因此实际上变压器均留有较大的温升裕度。因为随着变压器投入运行时间的增加，其冷却系统的热效率会因散热器的脏污、油泵效率下降等原因而比出厂时下降，实际温升可能要比计算的偏高。当然，如制造厂已提供了明确的变压器过负荷能力表，应按制造厂提供的数据执行下面中试控股详细介绍试验变压器的容量选择

标称试验变压器容量Pn的确定公式：Pn=KVn2ωCt×10-9

式中： Pn----标称试验变压器容量（kVA）

Vn-----试验变压器的额定输出高压的有效值（kV）

K------安全系数。K≥1，标称电压Vn≥1MV时，K=2，标称电压较低时，K值可取高一些。

Ct-----被试品的电容量（PF）

ω----角频率， ω=2πf， f----试验电源的频率

被试设备的电容量Ct可由交流电桥测出。Ct的变化很大，可由设备的类型而定。典型数据如下：

简单的桥式或悬式绝缘子 几十微法

简单的分级套管 100 – 1000PF

电压互感器 200 – 500PF

电力变压器 < 1000kVA - 1000PF

> 1000kVA 1000 – 10000PF

高压电力电缆和油浸纸绝缘 250 – 300PF/m

气体绝缘 - 60PF/m

封闭变电站，SF6气体绝缘 100 – 10000PF

对于不同的试验电压Vn，选择不同的（适当的）安全系数K。以上列出不同的Vn所选用的K值供参考

Vn = 50–100kV K=4

Vn = 150–300kV K=3

Vn > 300kV K=2下面中试控股详细介绍充气试验变压器概述使用注意事项

1、当试验变压器长期不使用时，应放置于通风、干燥、无阳光直射的地方。

2、该产品不允许在高于45℃的温度下长期存放、使用、放气。

3、运输搬运途中不得重力冲击。

4、产品紧固件及压力阀、压力表不得擅自松动。
