中试控股技术研究院鲁工为您讲解：变压器中度变形测试仪

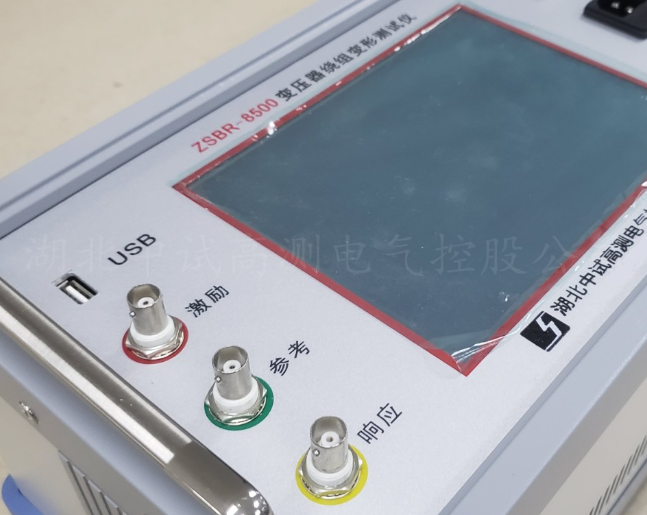

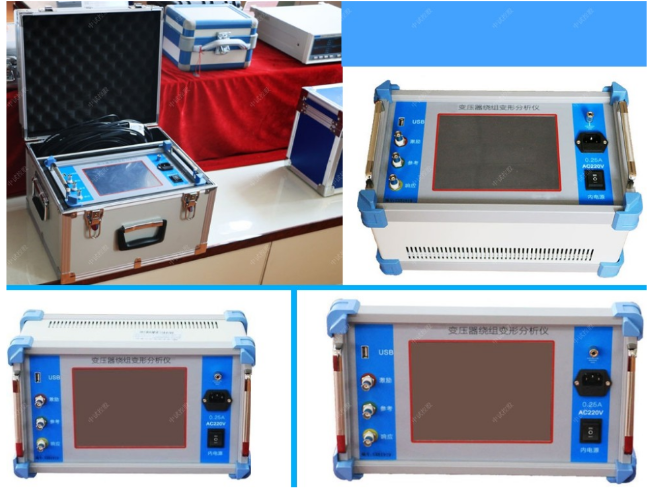

ZSBR-8500变压器绕组变形测试仪

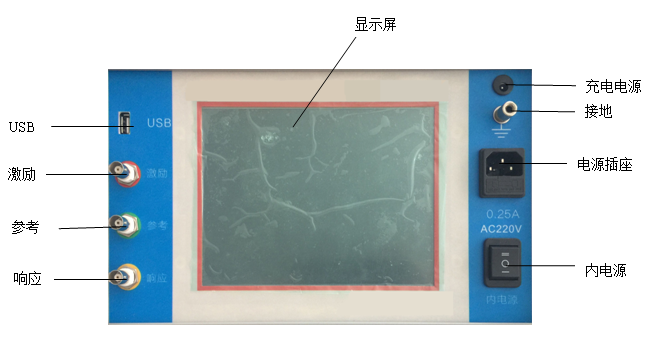

双通道16位AD采样,8寸彩色触摸屏，亮度可调,USB2.0接口,支持数据上传和联机测试
先进的DDS扫频技术
参考标准：DL/T 911-2016

变压器绕组变形测试仪：变压器设计制造完成后，其内部结构和各项参数基本保持不变，因此每个线圈的频域响应也随之确定，正常绕组的变压器，其三相频域响应曲线耦合程度基本一致；
当变压器在试验过程中出现匝间、相间短路，在运行中出现短路或其他故障因电磁拉力造成线圈移位，在运输过程中发送碰撞造成线圈相对移位，这些因素都会使变压器分布参数发生变化，其频域响应也发生变化，根据频域响应曲线即可判断变压器的变形程度；

针对三相Yn电力变压器测量绕组变形测试，分别列举A、B、C三相的接线方法。
测量Yn型电力变压器绕组变形A相接线
1、测量系统共一点接地，取变压器铁芯接地。
2、黄夹子定义为输入，钳在Yn的‘O’点、绿夹子定义为测量，钳在A相上。
3、地线连接网依次由绿夹子地线孔插入接地线至黄夹子地线孔，再连接一接地线到铁芯接地。
4、以上接线完成对三相Yn形的A相测量接线。

ZSBR-8500变压器绕组变形测试仪技术指标
1. 设置6种不同的扫描方式：
线性 1K-1000kHz_1.0步进1kHz    1000点
线性 1K-1000kHz_0.5步进0.5kHz   2000点
线性 1K-2000kHz_1.0步进1kHz    2000点
线性 1K-2000kHz_0.5步进0.5kHz   4000点
分段100HZ - 1000kHz             1440点
分段100HZ - 2000kHz            2440点
2. 测量范围：(-100dB） - （+20dB）
3. 测量精度：0.1dB；
4. 扫描频率精度：0.01%；
5. 信号输入阻抗：1MΩ；
6. 信号输出阻抗：50Ω；
7. 同相测试重复率：99.9%

简介
1、ZSBR-8500电力变压器绕组变形测试仪根据对变压器内部绕组特征参数的测量，采用目前世界发达国家正在开发完善的内部故障频率响应分析(FRA)方法，能对变压器内部故障作出准确判断。
2、变压器设计制造完成后，其线圈和内部结构就确定下来，因此对一台多绕组的变压器线圈而言，如果电压等级相同3、绕制方法相同，则每个线圈对应参数(Ci、Li)就应该是确定的。

因此每个线圈的频域特征响应也随之确定，对应的三相线圈之间其频率图谱具有一定可比性。
4、变压器在试验过程中发生匝间、相间短路，或在运输过程中发生冲撞，造成线圈相对位移，以及运行过程中在短路和故障状态下因电磁拉力造成线圈变形，就会使变压器绕组的分布参数发生变化。

进而影响并改变变压器原有的频域特征，即频率响应发生幅度变化和谐振频点偏移等。

并根据响应分析方法研制开发的ZSBR-8500电力变压器绕组变形测试仪，就是这样一种新颖的变压器内部故障无损检测设备。它适用于63kV～500kV电力变压器的内部结构故障检测。
5、ZSBR-8500电力变压器绕组变形测试仪是将变压器内部绕组参数在不同频域的响应变化经量化处理后，根据其变化量值的大小、频响变化的幅度、区域和频响变化的趋势

来确定变压器内部绕组的变化程度，进而可以根据测量结果判断变压器是否已经受到严重破坏、是否需要进行大修。变压器绕组变形频率响应测试仪由笔记本电脑及单片机构成高精度测量系统,结构紧凑，操作简单，具有较完备的测试分析功能，对照使用说明书或经过短期培训即可自行操作使用。
6、变压器设计制造完成后，其内部结构和各项参数基本保持不变，因此每个线圈的频域响应也随之确定，正常绕组的变压器，其三相频域响应曲线耦合程度基本一致；
7、当变压器在试验过程中出现匝间、相间短路，在运行中出现短路或其他故障因电磁拉力造成线圈移位，在运输过程中发送碰撞造成线圈相对移位，这些因素都会使变压器分布参数发生变化，其频域响应也发生变化，根据频域响应曲线即可判断变压器的变形程度；
8、基于以上思想和先进的测量技术，本公司设计了变压器绕组变形测试仪，该仪器能准确绘制各相频域响应曲线，通过测量曲线的横向、纵向对比，可以准确的判断变压器的变形程度。
9、本仪器符合DL/T911 2004《电力变压器绕组变形的频率响应分析法》标准。

ZSBR-8500变压器绕组变形测试仪采用先进的DDS扫频技术;

ZSBR-8500变压器绕组变形测试仪采用双电源供电:市电AC220V士10%，内电源6V5AH蓄电池;

整体变形：这种变形常见的是在运输过程中震动冲击力造成的?这种变形一般整体情况良好，只是线圈之间相对移动。这种变形一般不改变线圈的电感量和饼间电容，只改变线圈对地电容。所以其频谱图上各谐振点都存在，只是都向高频方向平移。另外在受电动力时，如有几根撑条受力移动位置或脱落。

中试控股详细讲解在受力消失后，则在原来的压紧力的作用下向一边偏心，同时由于电动力造成内线圈收缩或外线圈扩张，高低压线圈之间的距离改变?对地电容减小，使谐振频率均向高频方向移动。谐振频率的改变量在较小的变化时与变形量成正比。其频谱图上特征是，各谐振峰都对应存在，只是平移。这种变形一般引线都分别牵动，300KHZ以上将有一定的改变。

整体压缩：线圈在电磁力或制造工艺的原因，会出现高度尺寸上的压缩。线圈在高度上的减小，将使线圈的总电感增加?同时使线圈饼间的电容增加，在对应的频谱图上，变形相曲线将出现第一个谐振峰向低频方向移动；同时第一谐振峰还将伴随着幅值升高；中高频部分的曲线与正常相的频谱曲线相同。

整体拉伸：线圈在出现固定压板松动、垫块失落等情况时，会出现高度尺寸上的拉伸。线圈在高度上的增加?将使线圈的总电感减小；同时使线圈饼间的电容下降。在对应的频谱图上，变形相曲线将出现第一个谐振峰向高频方向移动；同时第一谐振峰还将伴随着幅值下降；中高频部分的曲线与正常相的频率曲线相同。

局部变形 ：局部变形是指线圈在总高度未发生改变，或等效直径和线圈厚度尚未出现大面积的改变：只是部分线圈的尺寸分布均匀度改变?或部分线饼出现小程度等效直径的改变，线圈的总电感基本不变，所以相和非故障相的频谱曲线在低频段的第一个谐振峰点处将重合，随着部分变形面积的大小，对应的后续几个谐振峰将发生位移。

局部压缩和拉开变形：这种变形一般认为是由于电磁作用力造成的，由于同方向的电流产生的斥力，在线圈两端被压紧时，这种斥力会将个别垫块挤出，造成部分挤压?而部分被拉开。这种变形在两端压钉未动的条件下，一般不会牵动引线；这种变形一般只改变饼间的距离(轴向)，在行会电路中体现在并联电感上的电容(饼间电容)的改变上。引线未被牵动力的条件下，频谱的高频部分将变化很小。线圈整体并未被压缩?只有部分饼章距离拉开，部分饼间距离压缩。频谱图上可以看到?有部分谐振向高频方向移动，并伴随着峰值下降；而有部分谐振峰向低频方向移动?并伴随着峰值升高。变形面积和变形程度可以通过比较谐振峰点明显移动所处的位置，(第几个峰)及谐振峰的移动量来估计分析。局部压缩和拉开变形影响到引线时，频谱图的高频部分将发生变化。局部压缩和拉开变形程度较大时，低频与中频段有些谐振峰会重叠，个别峰会消失，有些谐振峰幅值升高。

匝间短路：如果线圈发生金属性匝间短路，线圈的整体电感将会明显下降，线圈对信号的阻碍大大减小。对应到频谱图，其低频的谐振峰将会明显的向高频方向移动，时由于阻碍减小，频响曲线在低频段将会向衰减减小的方向移动，即曲线上移20DB以上，另外由于Q值下降，频谱曲线上谐振峰谷间的差异将减少。中频和高频段的频谱曲线与正常线圈的图谱重合。

线圈断股：线圈断股时，线圈的整体电感将会略有增大。对应到频谱图时，其低频的谐振峰将会向低频方向略有移动，幅值上的衰减基本不变；中频和高频段的频谱曲线与正常线圈的谱图重合。

金属异物：在正常线圈中，如果在饼间中存在金属异物，虽然对低频总电感影响不大，但饼间电容将增大。频谱曲线图的低频部分谐振峰将向低频方向移动，中高频部分曲线的幅值将有所升高。

引线位移：引线发生位移时，不影响电感，所以频谱曲线的低频段应完全重合，只在200KHZ-500KHZ部分的曲线发生改变，主要是衰减幅值方面的变化。引线向外壳方向移动，则频谱曲线的高频部分向衰减增大的方向移动，曲线下移；引线向线圈靠拢，则频谱曲线的高频部分向衰减减小的方向移动，曲线上移。
